【机械行业标准(JB)】 冷镦模具通用件 顶料杆 A型

中华人民共和国机械行业标准
冷模具通用件
顶料杆A型
JB/T 4208.1696
代替JB4208.16--86
本标准规定了冷镦GB5781、GB5783、GB5786六角头螺栓M3~～M16及GB70内六角圆柱头螺钉M4～M16A型顶料杆的结构型式与尺寸、技术要求和标记。本标准适用于双击整模自动冷镦机的模具。2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB5781-86六角头螺栓全螺纹C级GB5783一86六角头螺栓全螺纹A和B级GB5786-86六角头螺栓细牙全螺纹A和B级GB70—85内六角圆柱头螺钉
GB 1299—853
合金工具钢技术条件
GB1222--84弹簧钢
JB/T4213--96紧固件冷镦模具
技术条件
3 结构型式与尺寸

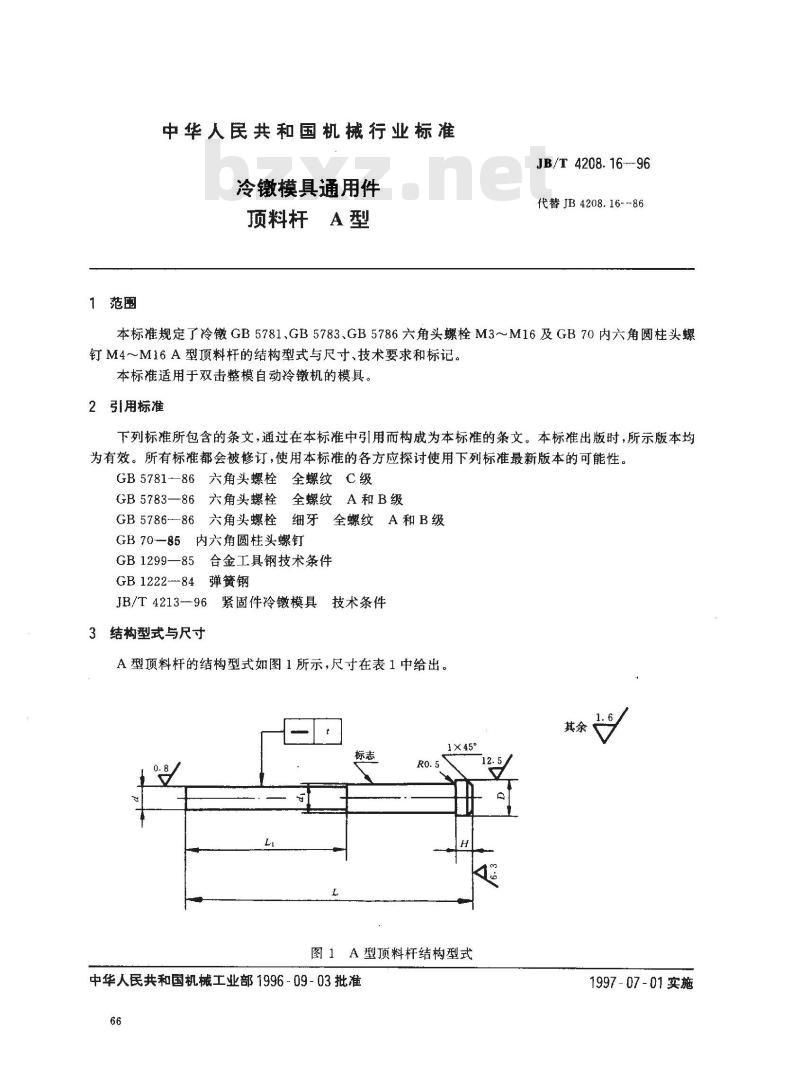

A型项料杆的结构型式如图1所示，尺寸在表1中给出。其余
1×45°
图1A型顶料杆结构型式
中华人民共和国机械工业部1996-09-03批准66
1997-07-01实施

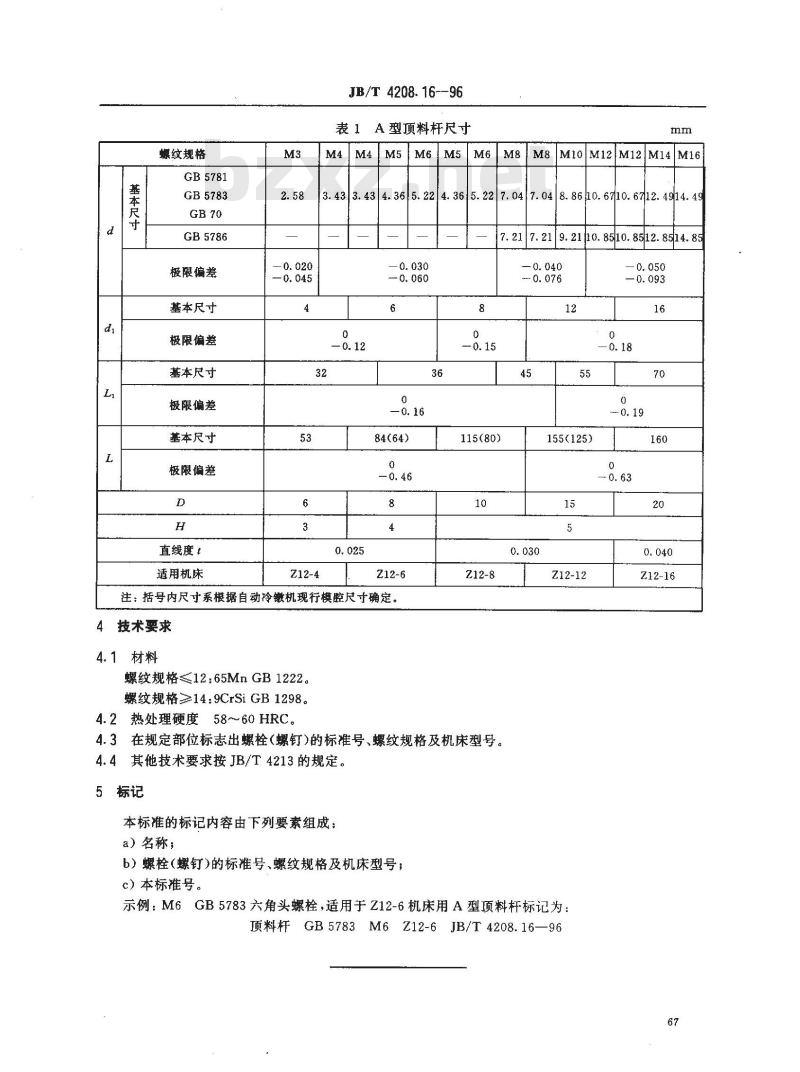

基本尺寸
螺纹规格
GB5781
GB5783
GB 5786
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
直线度t
适用机床
JB/T 4208.16--96
A型顶料杆尺寸
M10M12M12|M14M16
3.433.434.365.224.365.227.047.048.8610.6710.6712.4914.49——————7.217.219.21|10.8510.8512.8514.85-0.030
84(64)
注：括号内尺寸系根据自动冷镦机现行模腔尺寸确定。技术要求
4.1材料
螺纹规格≤12:65MnGB1222。
螺纹规格≥14：9CrSiGB1298。
4.2热处理硬度58~～60HRC。
115(80)
4.3在规定部位标志出螺栓（螺钉)的标准号、螺纹规格及机床型号。4.4其他技术要求按JB/T4213的规定。5标记wwW.bzxz.Net
本标准的标记内容由下列要素组成：a）名称；
b）螺栓(螺钉)的标准号、螺纹规格及机床型号；c）本标准号。
155(125)
Z12-12
示例：M6GB5783六角头螺栓，适用于Z12-6机床用A型项料杆标记为：顶料杆GB5783M6Z12-6JB/T4208.16—960
Z12-16
