【机械行业标准(JB)】 冷镦模具通用件 顶料杆 B型

1范围

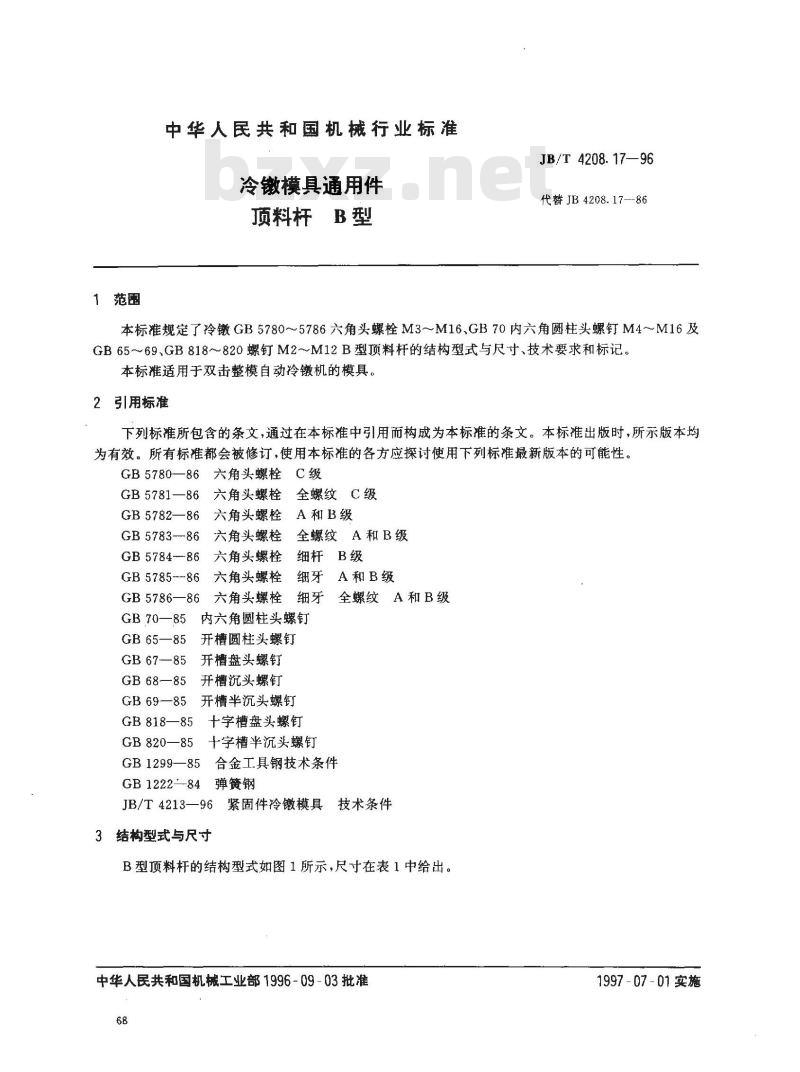

中华人民共和国机械行业标准bzxZ.net
冷镦模具通用件
顶料杆B型
JB/T 4208.17—96
代替JB 4208.17—-86
本标准规定了冷镦GB5780~~5786六角头螺栓M3-M16、GB70内六角圆柱头螺钉M4~M16及GB65～69、GB818～820螺钉M2～M12B型顶料杆的结构型式与尺寸、技术要求和标记。本标准适用于双击整模自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。C级
GB5780—86六角头螺栓
六角头螺栓
GB 5781—86
GB 5782—86
六角头螺栓
GB 5783-86
GB 5784-86
GB 5785--86
GB 5786—86
GB 70—85
GB 65—85
GB 67—85
GB 68—85
六角头螺栓
六角头螺栓
六角头螺栓
全螺纹C级
Ａ和B级
全螺纹A和B级
细杆B级
A和B级
六角头螺栓细牙
内六角圆柱头螺钉
开槽圆柱头螺钉
开槽盘头螺钉
开槽沉头螺钉
开槽半沉头螺钉
GB 69—85
GB 818—85
GB 820—85
十字槽盘头螺钉
十字槽半沉头螺钉
GB 1299—85
GB 1222--84
全螺纹A和B级
合金工具钢技术条件
弹簧钢
JB/T4213—96
紧固件冷模具技术条件
3结构型式与尺寸
B型顶料杆的结构型式如图1所示，尺寸在表1中给出。中华人民共和国机械工业部1996-09-03批准68
1997-07-01实施
螺纹规格
GB 5780~5784
GB 65~~69
GB 818-~820
GB 5785 5786
极限偏差
基本尺寸
极限偏差
直线度：
适用机床
JB/T4208.17—96
1×45°

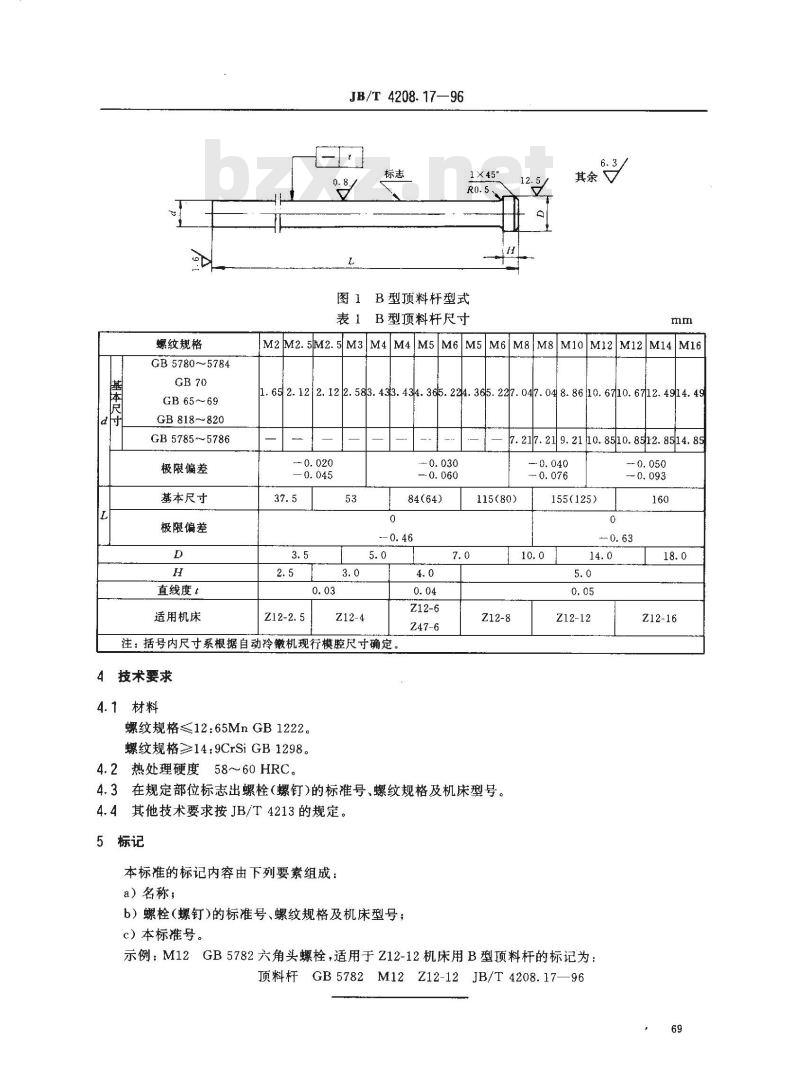

B型顶料杆型式
表1B型顶料杆尺寸
M2M2.5M2.5|M3|M4M4|M5M6M5M6|M8M8M10M12M12M14M161. 65 2. 122. 12 2. 583. 433. 434. 365. 224. 365. 227. 047. 04 8. 86 10. 6710. 6712. 4914, 497.217.219.21 10.8510.8512. 8514.850.020
84(64)
注：括号内尺寸系根据自动冷徽机现行模腔尺寸确定。技术要求
4.1材料
螺纹规格≤12：65MnGB1222。
螺纹规格≥14：9CrSiGB1298。
4.2热处理硬度58～60HRC
115(80)
155(125)
4.3在规定部位标志出螺栓（螺钉)的标准号、螺纹规格及机床型号。4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺栓(螺钉)的标准号、螺纹规格及机床型号；c）本标准号。
Z12-12
示例：M12GB5782六角头螺栓，适用于Z12-12机床用B型顶料杆的标记为：顶料杆GB5782
M12 Z12-12 JB/T 4208.17—96
Z12-16
