【机械行业标准(JB)】冷镦模具通用件缩径模 A型

本网站发布时间： 2024-08-03 21:46:26

JB/T4208.14-1996
现行
　点击下载此标准

基本信息

标准号：
JB/T 4208.14-1996
标准名称：
冷镦模具通用件缩径模 A型
标准类别：
机械行业标准(JB)
标准状态：
现行
发布日期：
1996-09-03
实施日期：
1997-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
70.34 KB

手机扫码下载更方便

标准分类号

中标分类号：
机械>>工艺装备>>J46模具

关联标准

替代情况：
JB 4208.14-1986

出版信息

出版社：
机械行业出版社
页数：
3 页
标准价格：
8.0 元
出版日期：
1997-07-01

其他信息

起草人：
李坚
起草单位：
沈阳标准件研究所
提出单位：
全国模具标准化技术委员会
发布部门：
中华人民共和国机械工业部
相关标签：
冷镦模具通用件

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了冷镦GB 5780、GB 5782、GB 5785六角螺栓M3~M20及GB70内六角圆柱螺钉M4~M20A型缩径模(标准杆)的结构型与尺寸、技术要求和标记。 JB/T 4208.14-1996 冷镦模具通用件缩径模 A型 JB/T4208.14-1996

标准内容

部分标准内容：

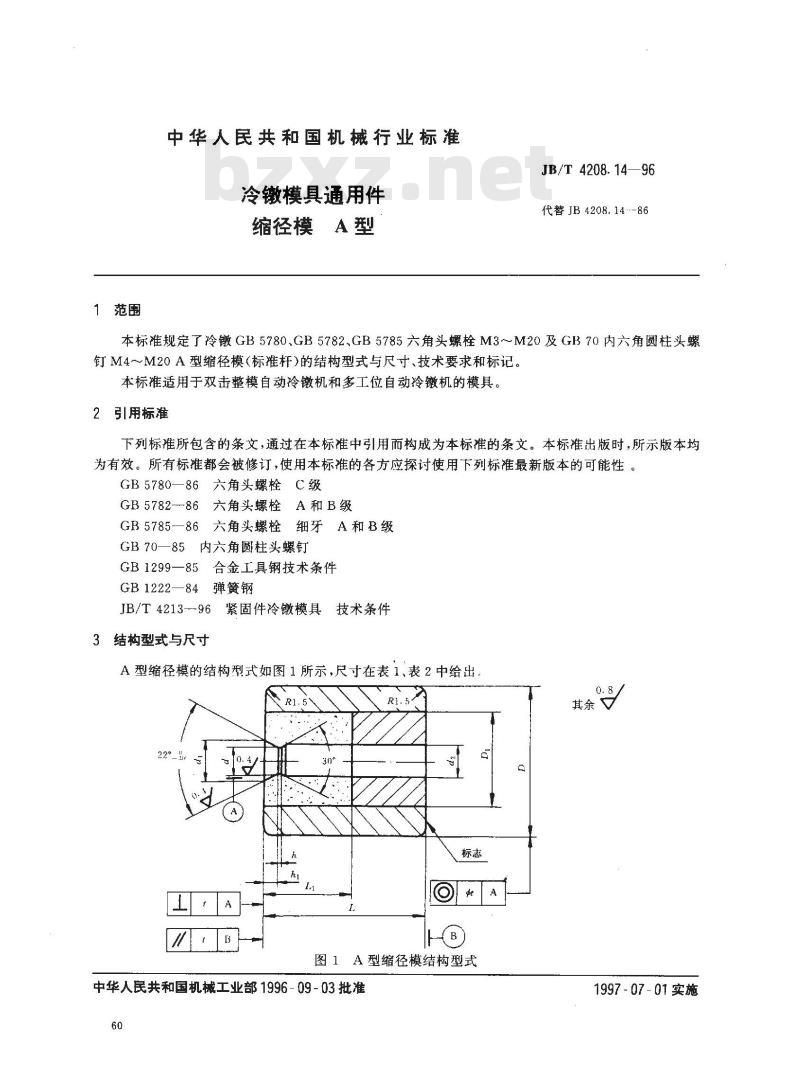

１范围
中华人民共和国机械行业标准
冷镦模具通用件
缩径模A型
JB/T 4208.14—96
代替JB4208.14-86
本标准规定了冷镦GB5780、GB5782、GB5785六角头螺栓M3～M20及GB70内六角圆柱头螺钉M4～M20A型缩径模（标准杆)的结构型式与尺寸、技术要求和标记。本标准适用于双击整模自动冷镦机和多工位自动冷机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB5780—86六角头螺栓C级
GB5782--86六角头螺栓A和B级
GB5785一86六角头螺栓细牙A和B级GB70—85内六角圆柱头螺钉
GB1299—85合金工具钢技术条件GB1222—84弹簧钢
JB/T 4213-96
结构型式与尺寸
紧固件冷镦模具技术条件
A型缩径模的结构型式如图1所示，尺寸在表1、表2中给出R1.5免费标准bzxz.net
图1A型缩径模结构型式
中华人民共和国机械工业部1996-09-03批准60
1997-07-01实施

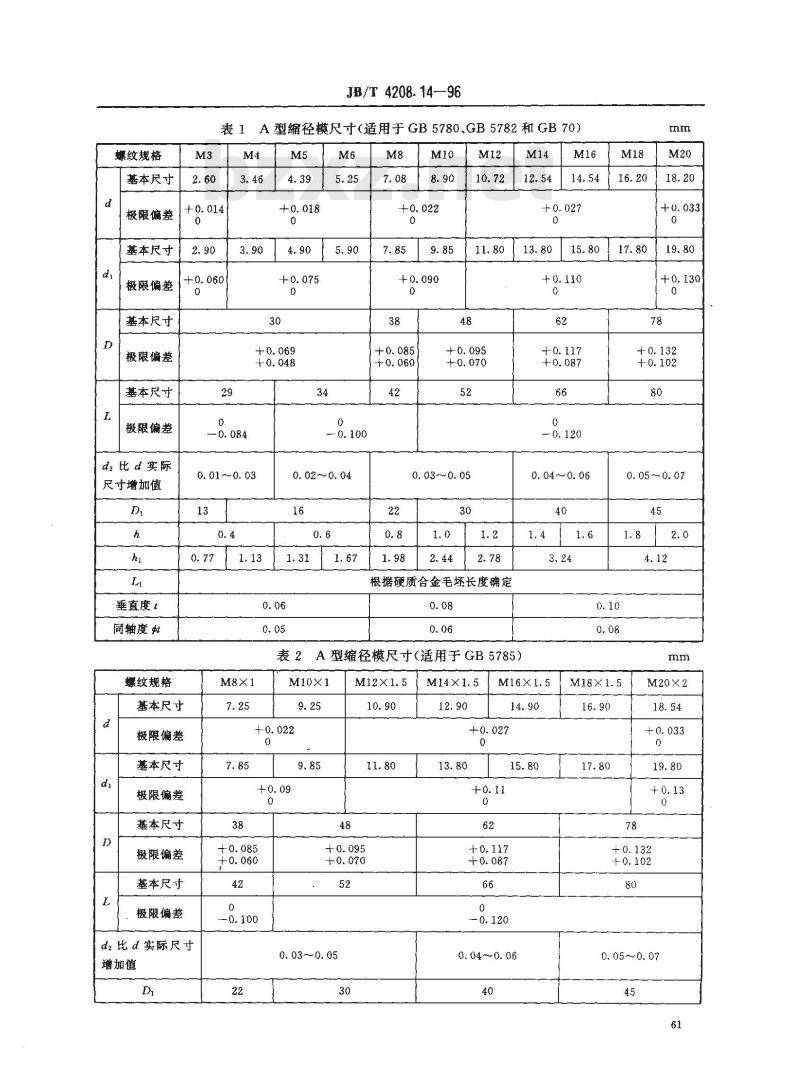

螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
da比d实际
尺寸增加值
垂直度t
同轴度虹
螺纹规格
JB/T4208.14-96
A型缩径模尺寸（适用于GB5780.GB5782和GB70)M4
0.01～~0. 03
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
0. 02 ~0. 04
0. 03~~0. 05
根据硬质合金毛坏长度确定
0. 04 ~0. 06
0. 05 ~~0. 07
表2A型缩径模尺寸（适用于GB5785）M8X1
基本尺寸
极限偏差
d2比d实际尺寸
增加值
0. 04 ~0. 06
M20×2
0. 05~~0. 07
螺纹规格
垂直度t
同轴度虹

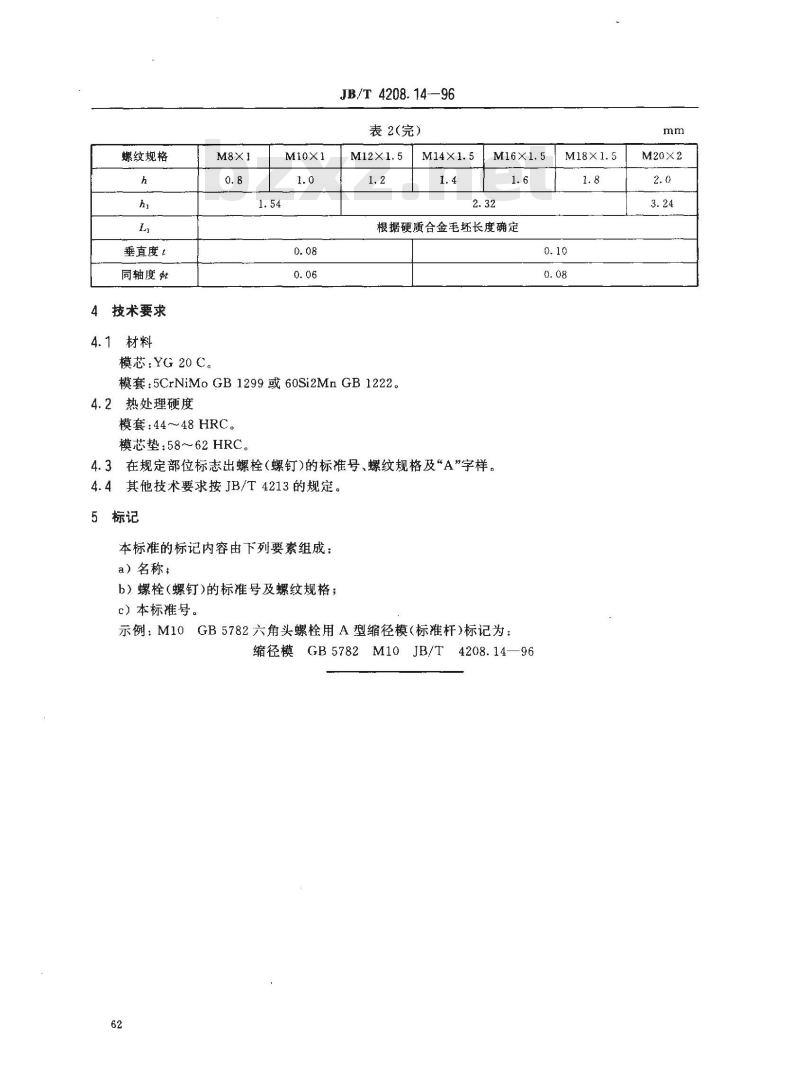

技术要求
4.1材料
模芯：YG20C。
JB/T 4208.14—96
表2(完）
根据硬质合金毛坏长度确定
模套：5CrNiMoGB1299或60Si2MnGB1222。4.2热处理硬度
模套：44~48HRC。
模芯垫：58～62HRC。
4.3在规定部位标志出螺栓（螺钉)的标准号、螺纹规格及“A\字样。4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺栓（螺钉)的标准号及螺纹规格；c）本标准号。
）GB5782六角头螺栓用A型缩径模（标准杆）标记为：示例；M10
GB5782M10JB/T4208.14—96
缩径模
