中华人民共和国机械行业标准
冷模具通用件
切料模A型
JB/T4208.10--96
代替JB4208.10--86
本标准规定了冷镦GB67-69,GB818～820螺钉M2M2.5A型切料模的结构型式与尺寸、技术要求和标记。
本标准适用于双击整模自动冷镦机的模具，2引用标准
下列标准所包含的条文，通过在本标准中引用而构戒为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB67—85开槽盘头螺钉
GB68—85开槽沉头螺钉
GB69—85开槽半沉头螺钉
GB818--85+字槽盘头螺钉
GB820-85十字槽半沉头螺钉
YB12--72高速工具钢技术条件
JB/T4213--96紧固件冷徽模具技术条件3结构型式与尺寸

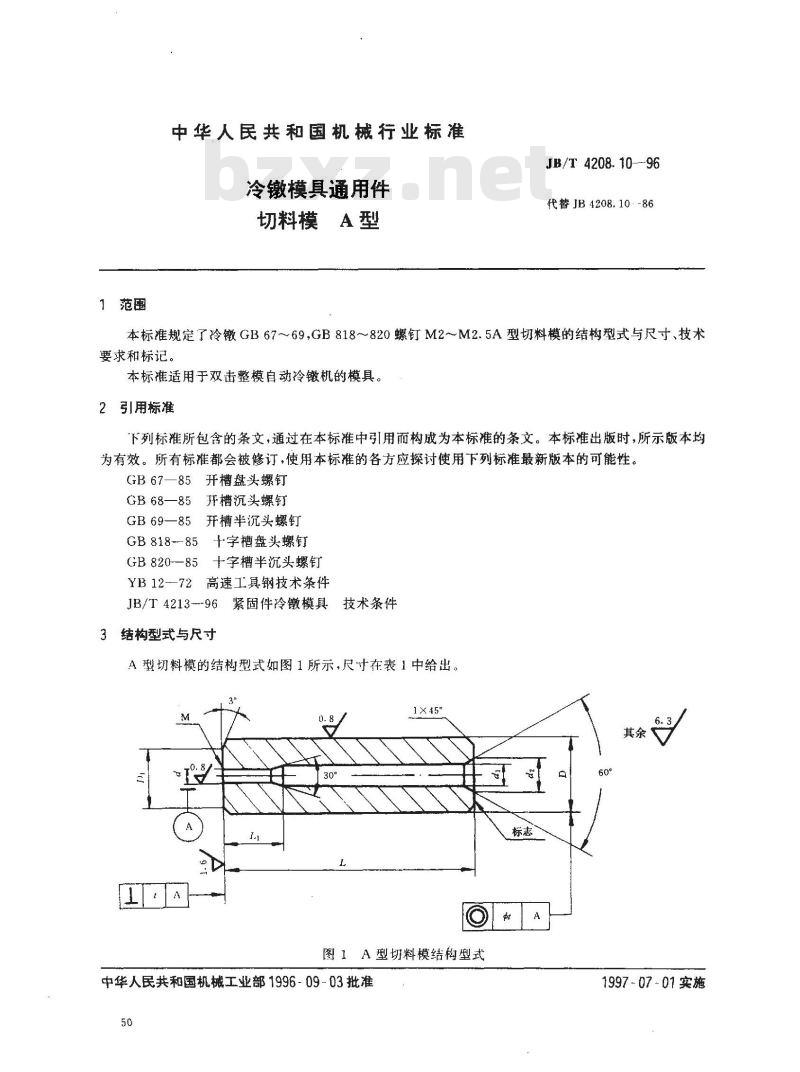

A型切料模的结构型式如图1所示，尺寸在表1中给出。M
1×45″
图1A型切料模结构型式
中华人民共和国机械工业部1996-09-03批准50
1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度虹
垂直度t
适用机床
JB/T 4208.10—96

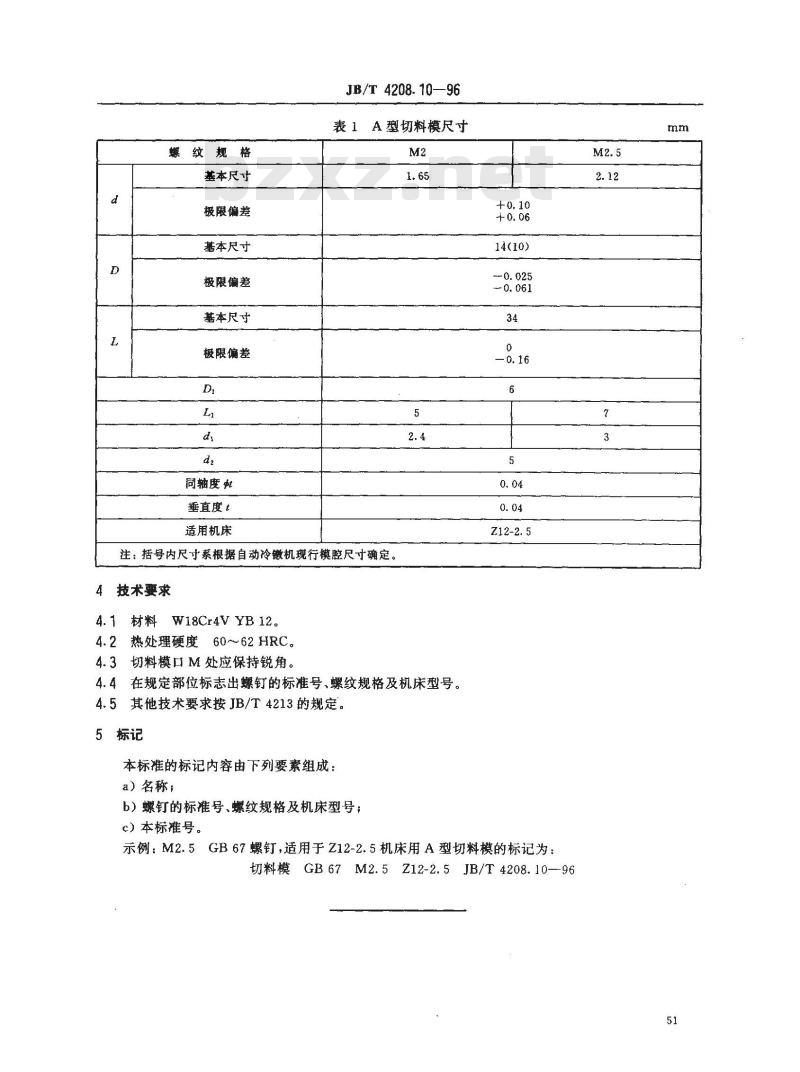

表1A型切料模尺寸
注：括号内尺寸系根据自动冷镦机现行模腔尺寸确定。技术要求
4.1材料W18Cr4VYB12。下载标准就来标准下载网
4.2热处理硬度60～62HRC。
4.3切料模口M处应保持锐角。
4.4在规定部位标志出螺钉的标准号、螺纹规格及机床型号。4.5其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺钉的标准号、螺纹规格及机床型号；c）本标准号。
14(10)
示例：M2.5GB67螺钉，适用于Z12-2.5机床用A型切料模的标记为：切料模GB67M2.5Z12-2.5JB/T4208.10—96M2.5
