JB/T4209.2-1996
现行
　点击下载此标准

基本信息

标准号：
JB/T 4209.2-1996
标准名称：
冷镦六角头螺栓模具终镦冲头
标准类别：
机械行业标准(JB)
标准状态：
现行
发布日期：
1996-09-03
实施日期：
1997-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
133.54 KB

标准分类号

中标分类号：
机械>>工艺装备>>J46模具

关联标准

替代情况：
JB 4209.2-1986

出版信息

出版社：
机械工业出版社
页数：
4页
标准价格：
8.0 元
出版日期：
1997-07-01

其他信息

起草人：
李坚
起草单位：
沈阳标准件研究所
归口单位：
机械工业部北京机电研究所
提出单位：
全国模具标准化技术委员会
发布部门：
中华人民共和国机械工业部
相关标签：
冷镦六角螺栓模具冲头

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了冷镦GB 5780~5786六角头螺栓M3~M20终镦冲头的结构型式与尺寸、技术要求和标记。本标准适用于双击整模自动冷镦机和多工位自动冷镦机的模具。 JB/T 4209.2-1996 冷镦六角头螺栓模具终镦冲头 JB/T4209.2-1996

标准内容

部分标准内容：

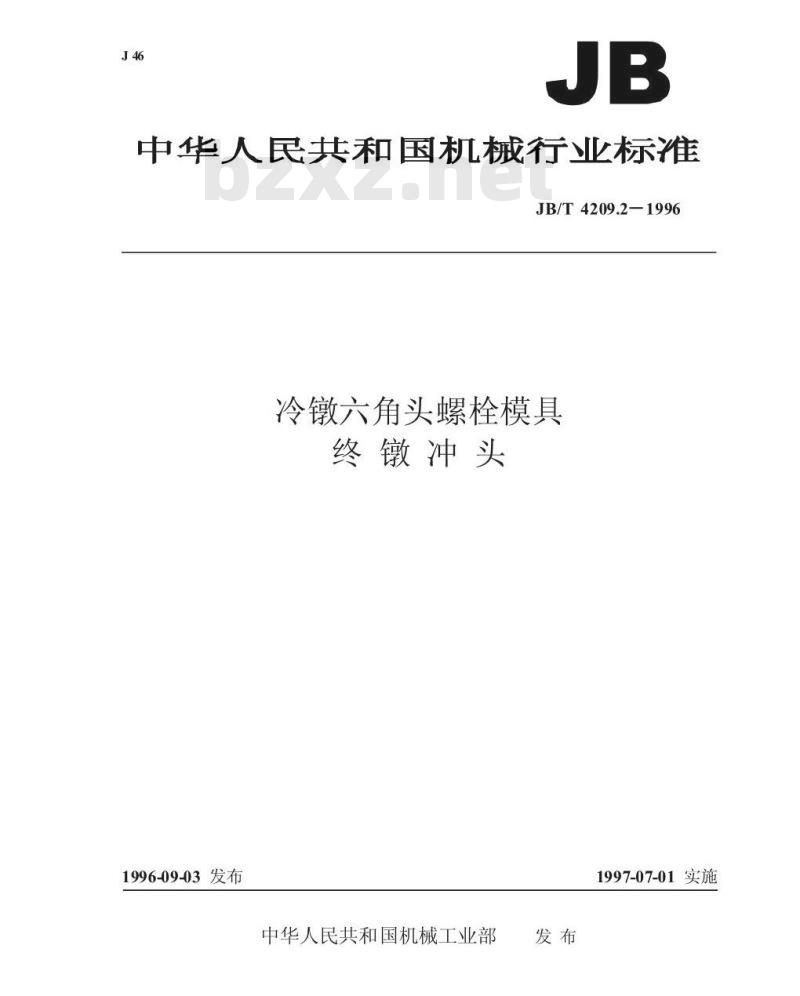

中华人民共和国机械行业标准
JB/T4209.2-1996
冷镦六角头螺栓模具
终镦冲头
1996-09-03发布
中华人民共和国机械工业部
1997-07-01实施
JB/T4209.2—1996

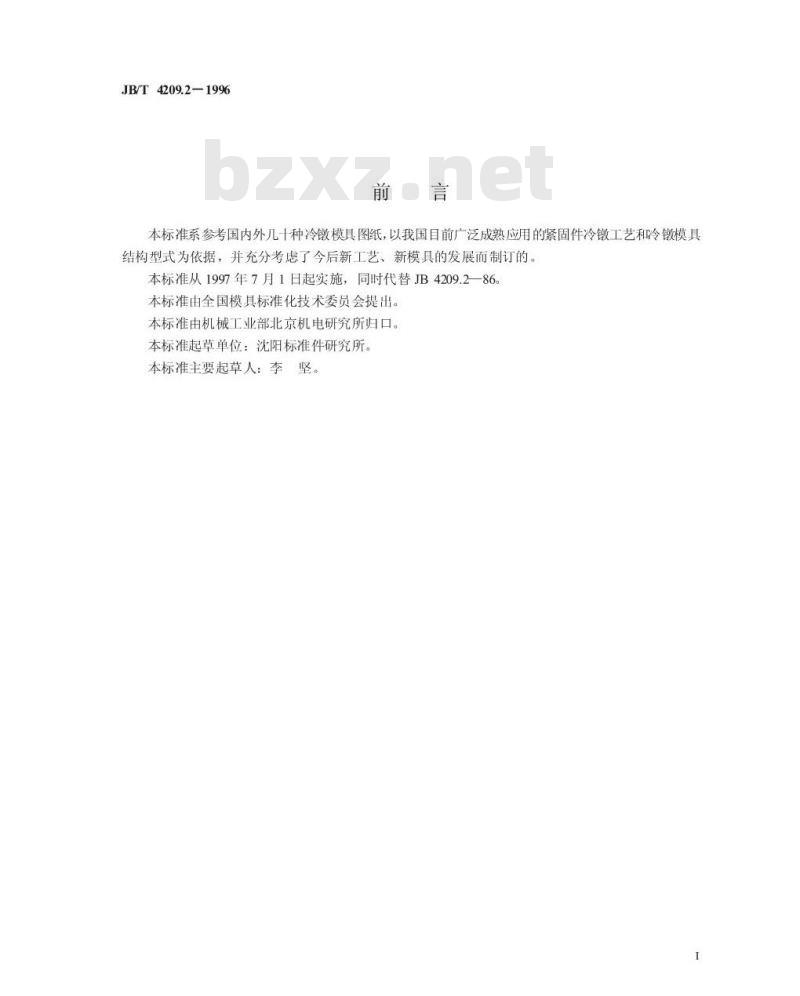

本标准系参考国内外几十种冷镦模具图纸，以我国目前广泛成熟应用的紧固件冷镦工艺和冷镦模具结构型式为依据，并充分考虑了今后新工艺、新模具的发展而制订的、本标准从1997年7月1日起实施，同时代替JB4209.2一86本标准由全国模具标准化技术委员会提出。本标准由机械工业部北京机电研究所归口。本标准起草单位：沈阳标准件研究所。本标准主要起草人：李坚。
1范围
中华人民共和国机械行业标准
冷镦六角头螺栓模具
终镦冲头
JB/T4209.2—1996
代替JB4209.2—86
本标准规定了冷GB57805786六角头螺栓M3~M20终镦冲头的结构型式与尺寸、技术要求和标记。
本标准适用于双击整模自动冷镦机和多工位自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB5780~578686
GB 1298-—86
GB 3098.1—82
JB/T4213—1996
3结构型式与尺寸
六角头螺栓
碳素工具钢技术条件
紧固件机械性能
紧固件冷镦模具
、技术条件免费标准下载网bzxz

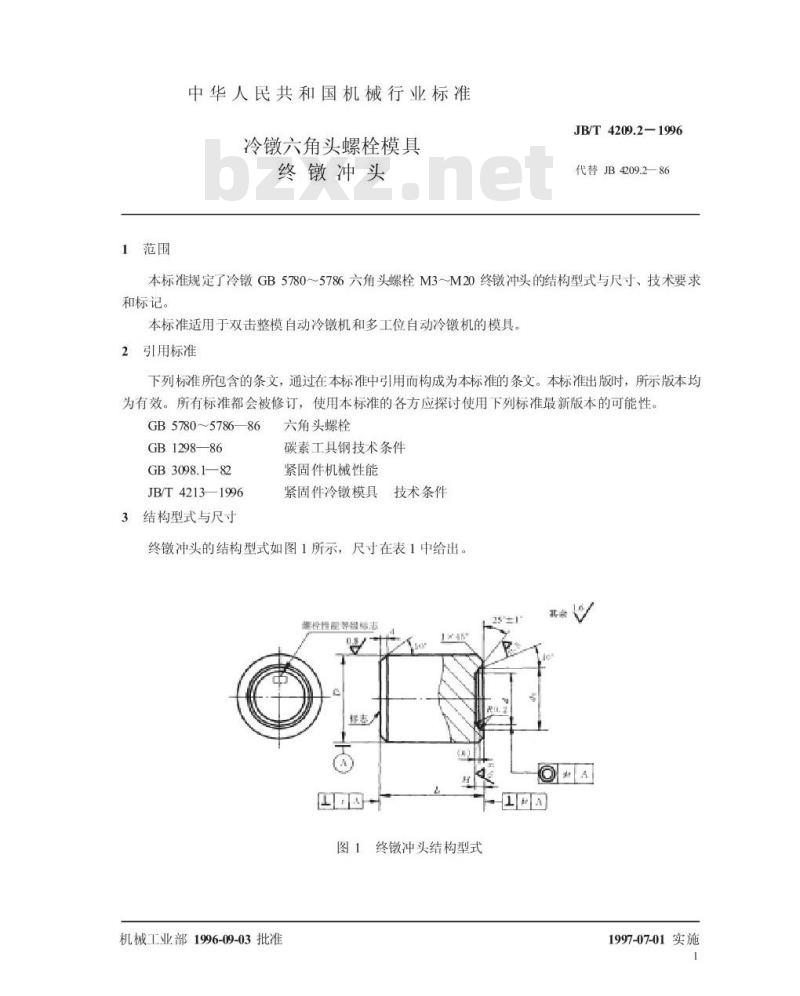

终镦冲头的结构型式如图1所示，尺寸在表1中给出。能控性经等摄据志
终镦冲头结构型式
机械工业部1996-09-03批准
1997-07-01实施
纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度中
垂直度！
4技术要求
JB/T4209.2—1996

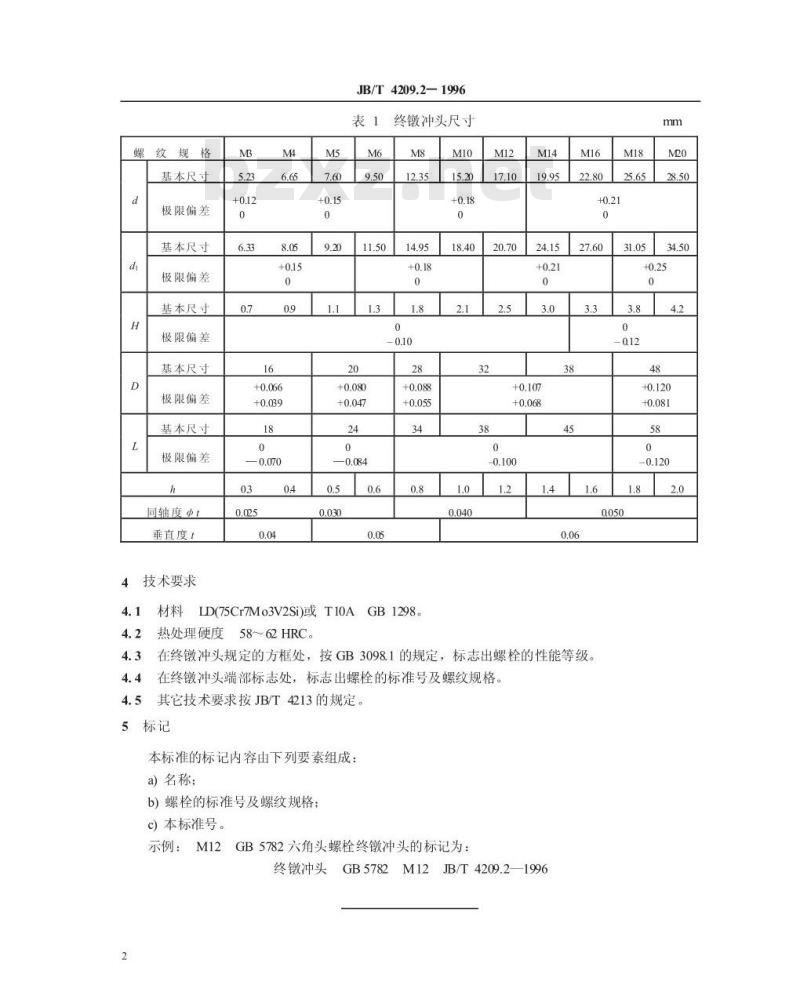

终镦冲头尺寸
4.1材料LD(75Cr7Mo3V2Si)或T10AGB12984.2
58~62HRC。
热处理硬度
4.3在终镦冲头规定的方框处，按GB3098.1的规定，标志出螺栓的性能等级。4.4在终镦冲头端部标志处，标志出螺栓的标准号及螺纹规格其它技术要求按JB/T4213的规定。4.5
5标记
本标准的标记内容由下列要素组成：a)名称
b）螺栓的标准号及螺纹规格；
c)本标准号
示例：M12
GB5782六角头螺栓终镦冲头的标记为：终镦冲头GB5782M12
2JB/T4209.2—1996
机械行业标准
冷镦六角头螺栓模具
终镦冲头
JB/T4209.2—1996

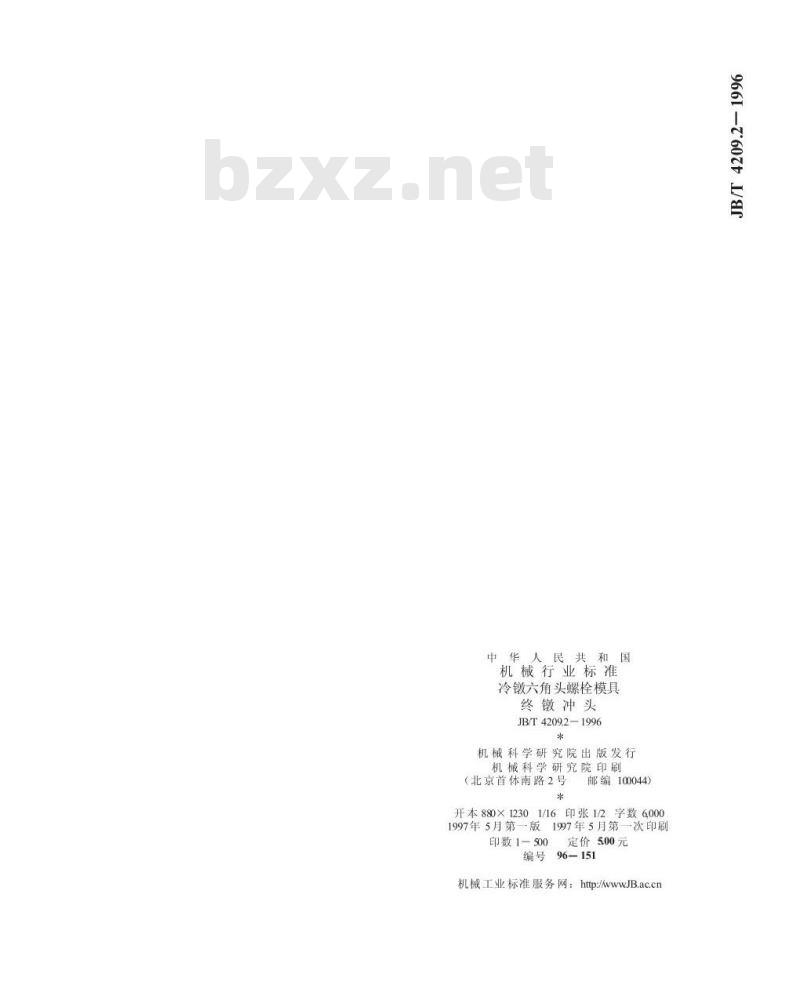

机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号邮编100044）*
开本880×12301/16印张1/2字数60001997年5月第一版
1997年5月第一次印刷
印数1—500
定价500元
96-151
机械工业标准服务网：http:/hvwwJB.ac.cn
