【机械行业标准(JB)】 冷镦六角头螺栓模具 细杆凹模 A型

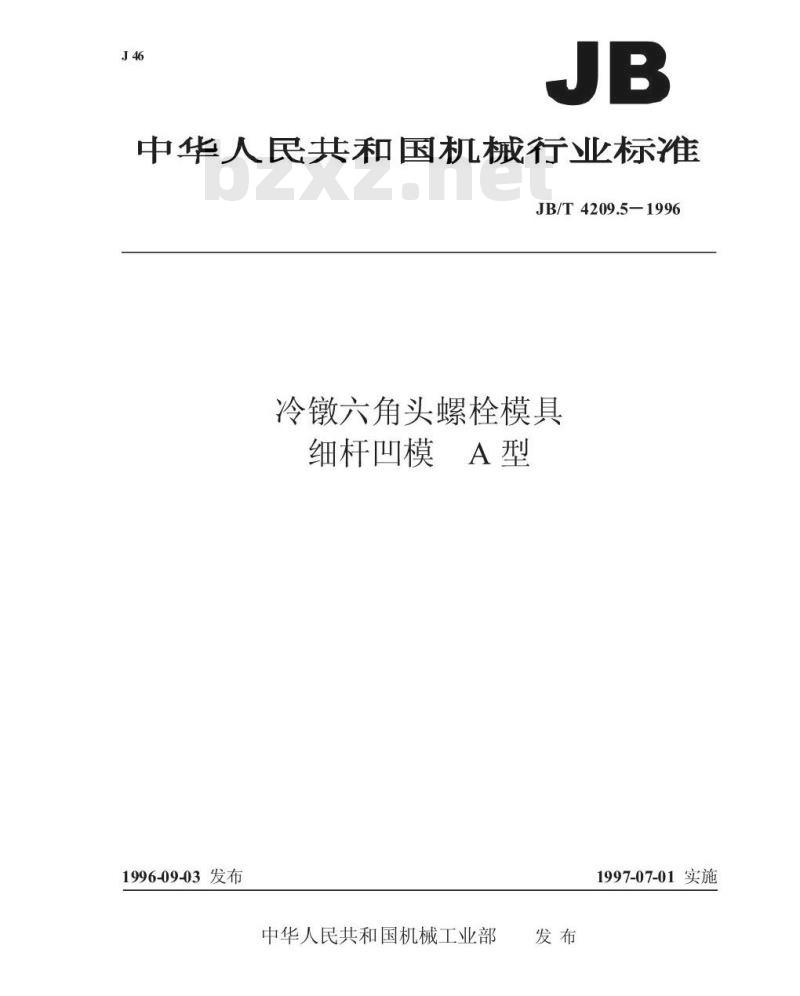

中华人民共和国机械行业标准
JB/T4209.5—1996
冷六角头螺栓模具
细杆凹模A型
1996-09-03发布
中华人民共和国机械工业部
1997-07-01实施
JB/T4209.5—1996

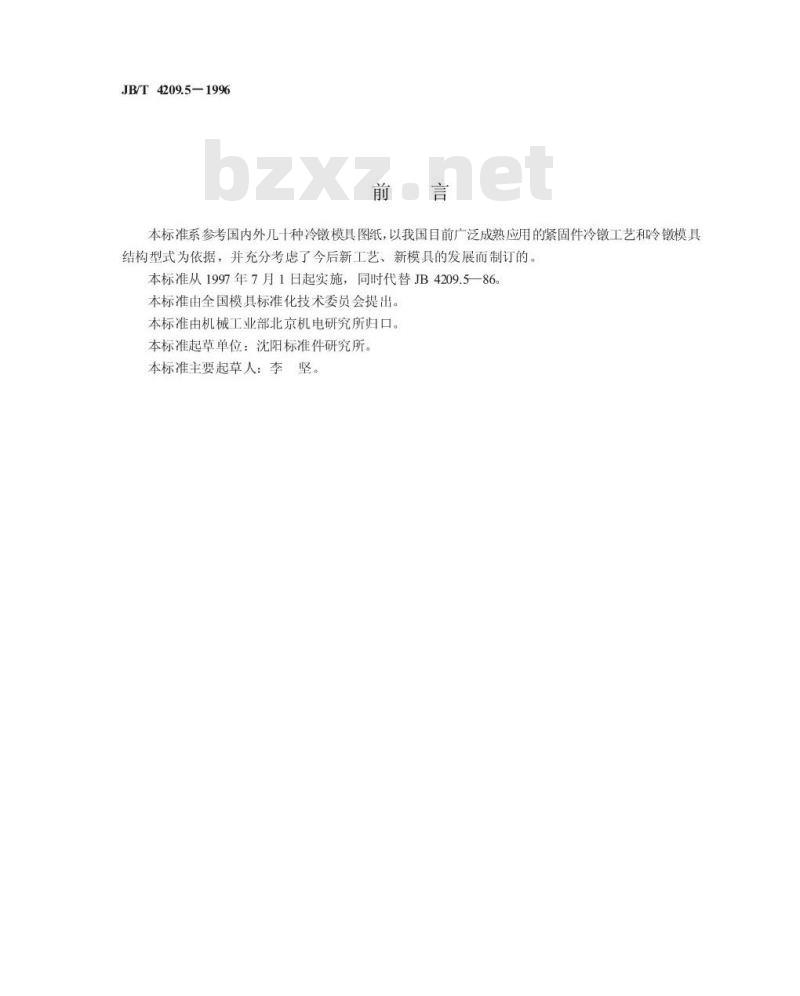

本标准系参考国内外几十种冷镦模具图纸，以我国目前广泛成熟应用的紧固件冷镦工艺和冷镦模具结构型式为依据，并充分考虑了今后新工艺、新模具的发展而制订的、本标准从1997年7月1日起实施，同时代替JB4209.5一86本标准由全国模具标准化技术委员会提出。本标准由机械工业部北京机电研究所归口。本标准起草单位：沈阳标准件研究所。本标准主要起草人：李坚。
1范围
中华人民共和国机械行业标准www.bzxz.net
冷镦六角头螺栓模具
细杆凹模A型
JB/T4209.5—1996
代替JB4209.586
本标准规定了冷GB5784六角头螺栓M3M8细杆凹模的结构型式与尺寸、技术要求和标记。本标准适用于双击整模自动冷机和多工位自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB5784—86
GB 1222—84
GB 1299—85
JB/T4213—1996
结构型式与尺寸
六角头螺栓细杆B级
弹簧钢
合金工具钢技术条件
紧固件冷镦模具技术条件

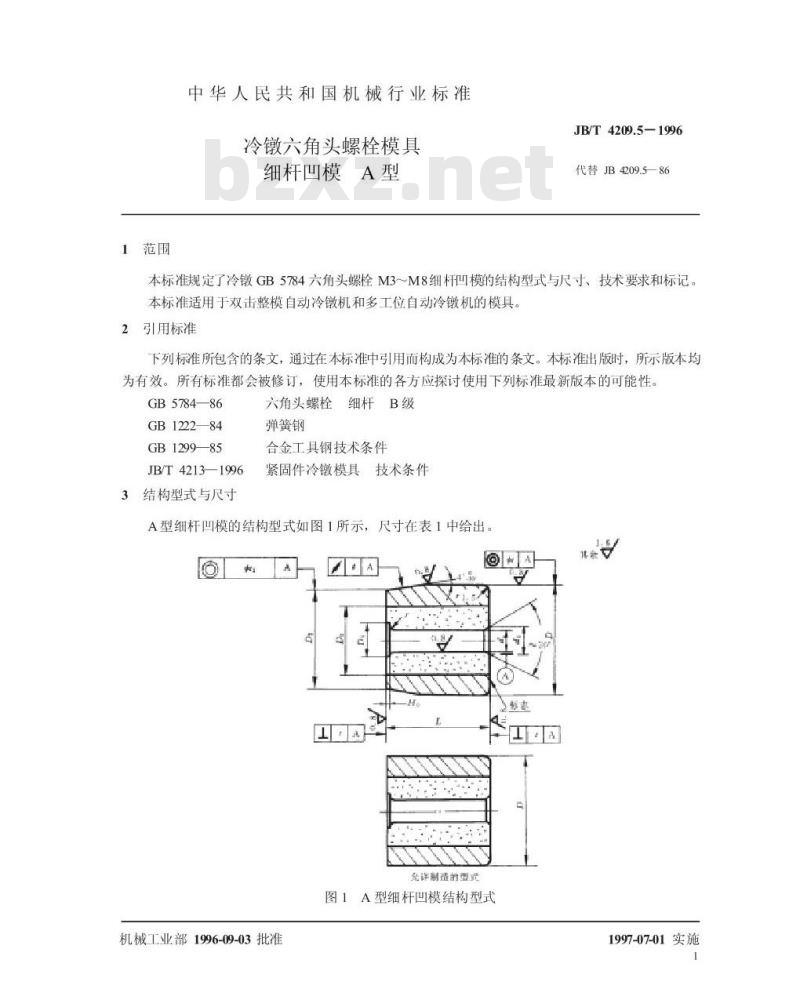

A型细杆凹模的结构型式如图1所示，尺寸在表1中给出。AA
充许制查的型光
图1A型细杆凹模结构型式
机械工业部1996-09-03批准
1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
圆跳动t
同轴度中
同轴度t
垂直度t
技术要求
4.1材料
模芯：YG20C。
模套：5CrNiMo
热处理硬度
JB/T4209.5—1996

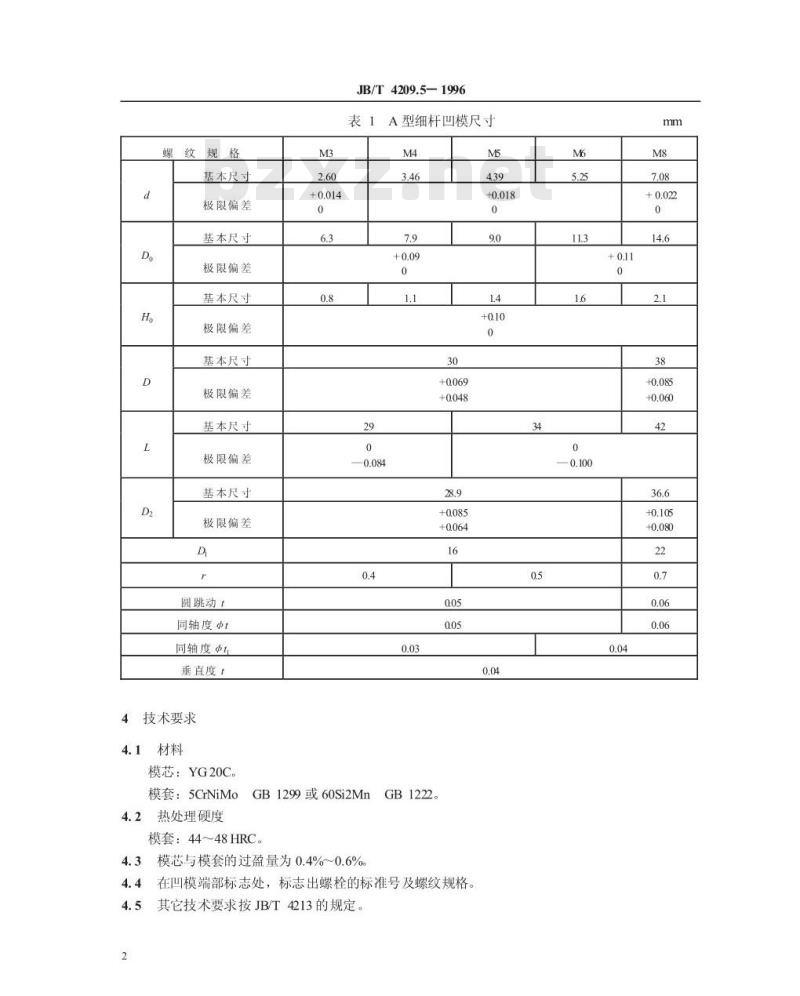

表1A型细杆凹模尺寸
GB1299或60Si2Mn
模套：44~48HRC。
模芯与模套的过盈量为0.4%~0.6%GB1222
在凹模端部标志处，标志出螺栓的标准号及螺纹规格其它技术要求按JB/T4213的规定M
JB/T4209.5—1996

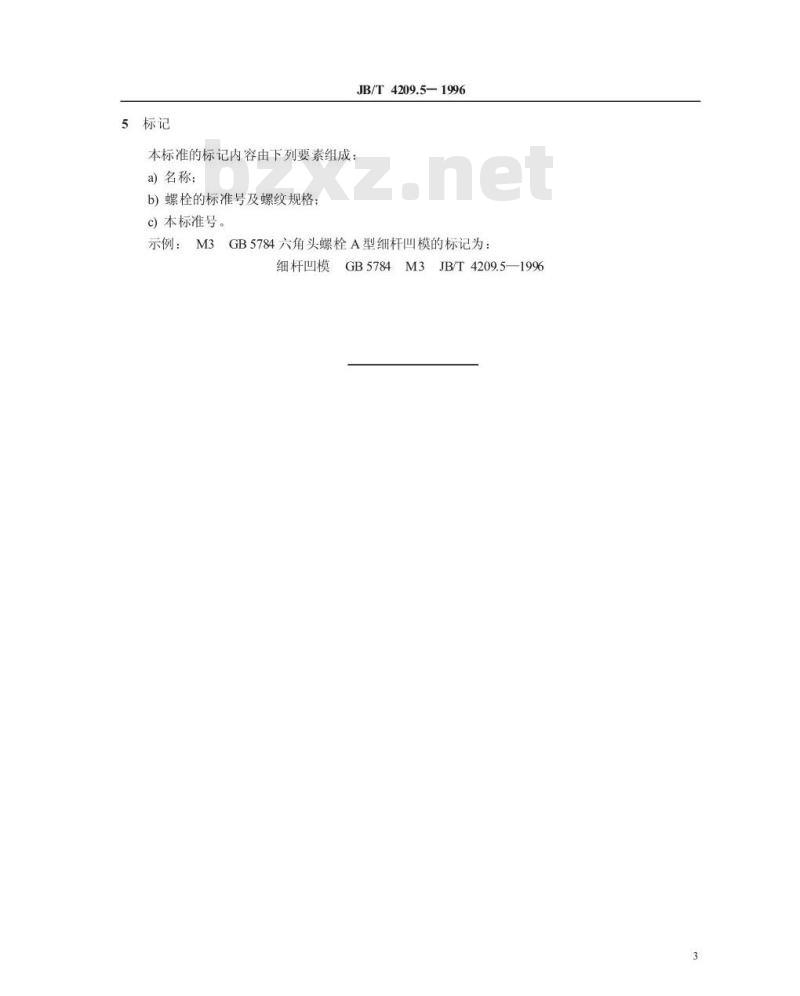

本标准的标记内容由下列要素组成：a)名称：
b）螺栓的标准号及螺纹规格：
c）本标准号
示例：M3
GB5784六角头螺栓A型细杆凹模的标记为：细杆凹模
GB5784M3
JB/T4209.51996
机械行业标准
冷镦六角头螺栓模具
细杆凹模A型
JB/T4209.51996
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号邮编100044）*
开本880×12301/16印张1/2字数80001997年5月第一版
1997年5月第一次印刷
印数1—500
定价500元
96-151
