【机械行业标准(JB)】 冷镦六角头螺栓模具 全螺纹缩径凹模 C型

1范围
中华人民共和国机械行业标准
冷镦六角头螺栓模具
全螺纹缩径凹模C型
JB/T 4209. 9—96
代替JB4209.9-86
本标准规定了冷镦GB5781、GB5783、GB5786六角头螺栓M3~M20C型全螺纹缩径凹模的结构型式与尺寸、技术要求和标记。本标准适用于双击整模自动冷机和多工位自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB5781—86六角头螺栓全螺纹C级GB 5783—86
六角头螺栓全螺纹A和B级
六角头螺栓细牙全螺纹A和B级
GB 5786—86
GB 1222—84
弹簧钢
GB 1299—85
合金工具钢技术条件
JB/T4213--96紧固件冷镦模具技术条件3结构型式与尺寸

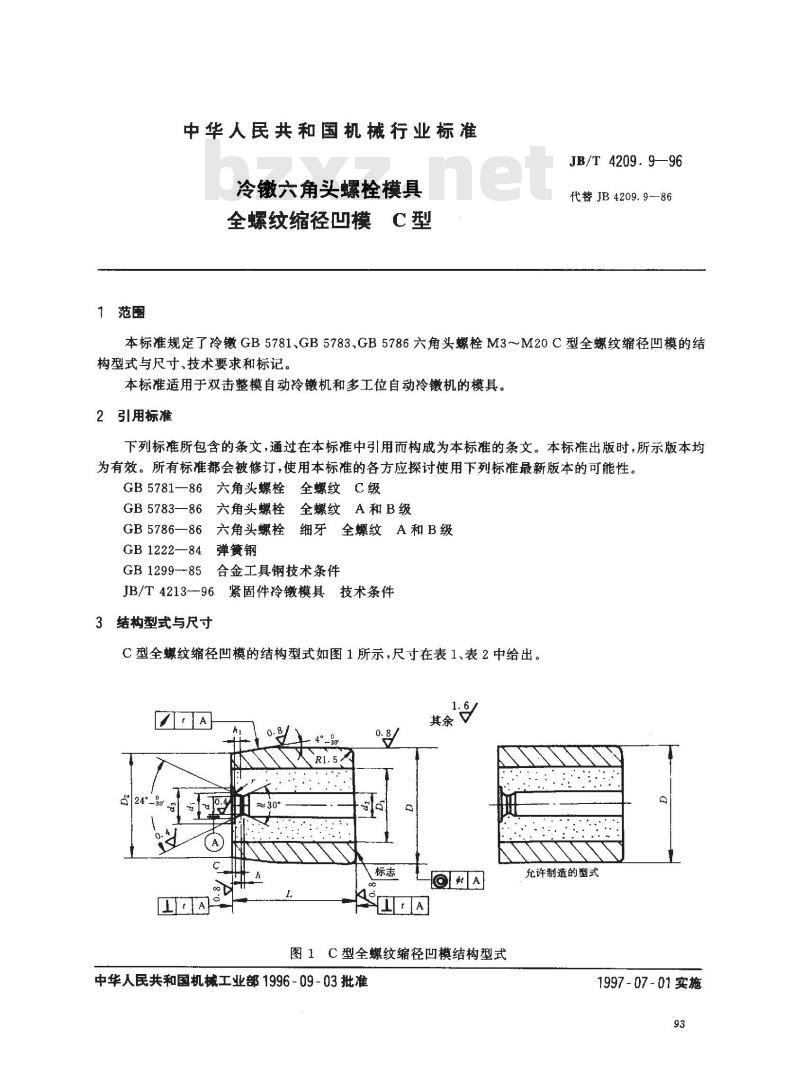

C型全螺纹缩径凹模的结构型式如图1所示，尺寸在表1、表2中给出。MA
其除“
图1C型全螺纹缩径凹模结构型式中华人民共和国机械工业部1996-09-03批准允许制造的型式
1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
JB/T4209.9—96

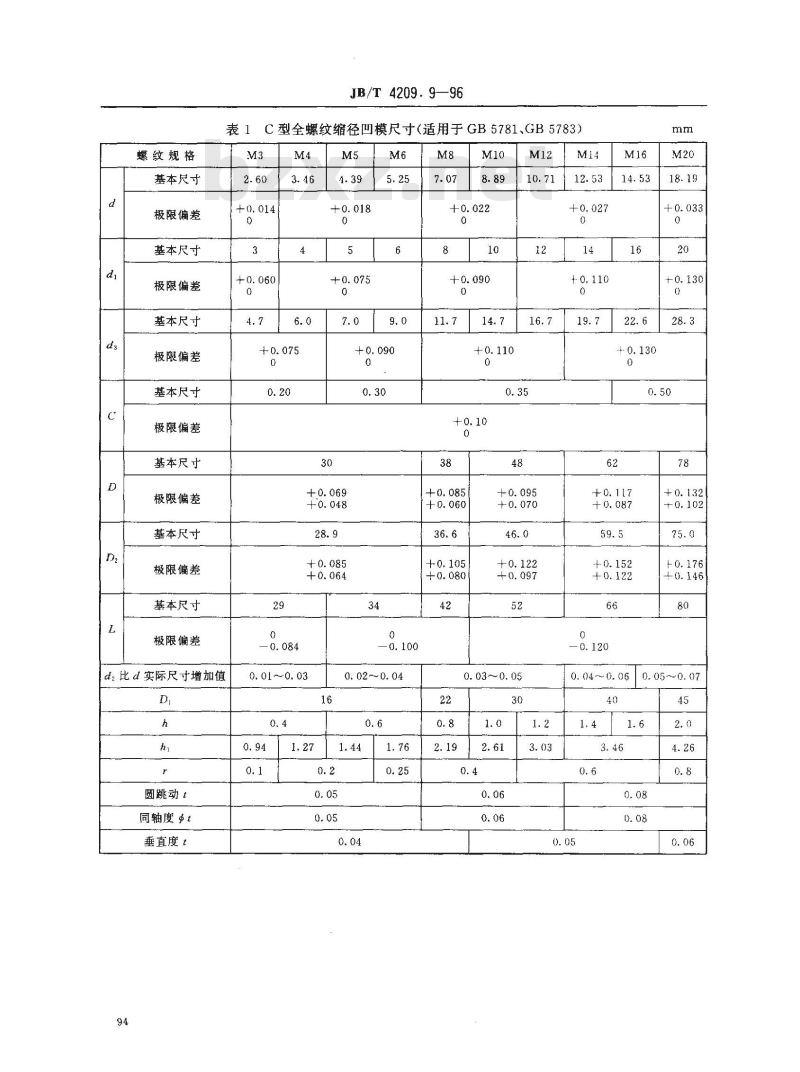

C型全螺纹缩径凹模尺寸（适用于GB5781、GB5783）表1
d：比d实际尺寸增加值
圆跳动。
同轴度t
垂直度
0.01~0.03
0. 02~~0. 04
0. 03~0.05
0. 04 ~ 0. 06
0.05~0.07
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸免费标准bzxz.net
极限偏差
dz比d实际尺寸增加值
圆跳动t
同轴度t
垂直度t
4技术要求
4.1材料
模芯：YG20C。
JB/T 4209. 9--96
表2C型全螺纹缩径凹模尺寸（适用于GB5786）M8X1
M10×1
M12×1. 5
0.03~0.05
M18x1. 5.
0. 04 ~~0. 06
模套：5CrNiMoGB1299或60Si2MnGB1222。4.2热处理硬度
模套：44~～48HRC。
0. 05~0. 07
JB/T4209.9--96

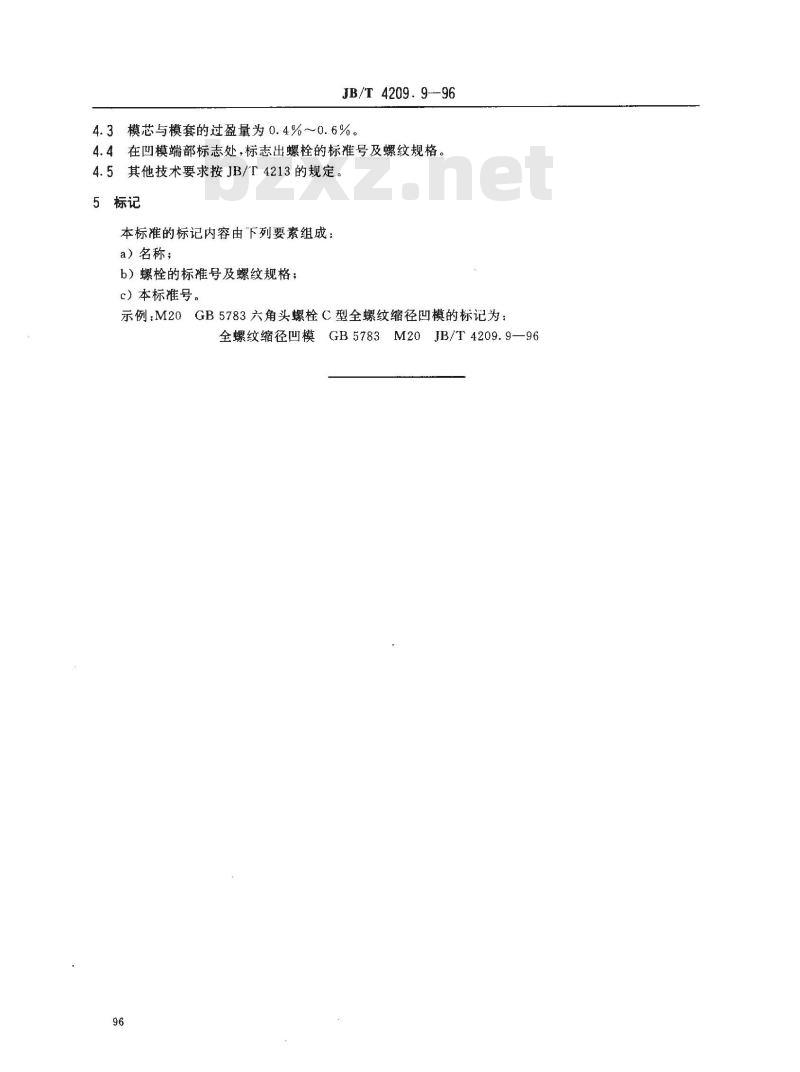

4.3模芯与模套的过盈量为0.4%～0.6%。4.4在凹模端部标志处，标志出螺栓的标准号及螺纹规格。4.5其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺栓的标推号及螺纹规格；
c）本标准号。
示例：M20GB5783六角头螺栓C型全螺纹缩径凹模的标记为：全螺纹缩径凹模GB5783M20JB/T4209.9—9696
