【机械行业标准(JB)】冷镦六角头螺栓模具切边凹模 A型

本网站发布时间： 2024-08-03 21:34:55

JB/T4209.12-1996
现行
　点击下载此标准

基本信息

标准号：
JB/T 4209.12-1996
标准名称：
冷镦六角头螺栓模具切边凹模 A型
标准类别：
机械行业标准(JB)
标准状态：
现行
发布日期：
1996-09-03
实施日期：
1997-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
50.27 KB

标准分类号

中标分类号：
机械>>工艺装备>>J46模具

关联标准

替代情况：
JB 4209.12-1986

出版信息

出版社：
机械工业出版社
页数：
5页
标准价格：
8.0 元
出版日期：
1997-07-01

其他信息

起草人：
李坚
起草单位：
沈阳标准件研究所
归口单位：
机械工业部北京机电研究所
提出单位：
全国模具标准化技术委员会
发布部门：
中华人民共和国机械工业部
相关标签：
冷镦六角螺栓模具切边凹模

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了冷镦GB 5780、GB 5782、GB 5785六角头螺栓M3~M20A型切边凹模的结构型式与尺寸、技术要求和标记。本标准适用于多工位自动冷镦机和自动切边机的模具。 JB/T 4209.12-1996 冷镦六角头螺栓模具切边凹模 A型 JB/T4209.12-1996

标准内容

部分标准内容：

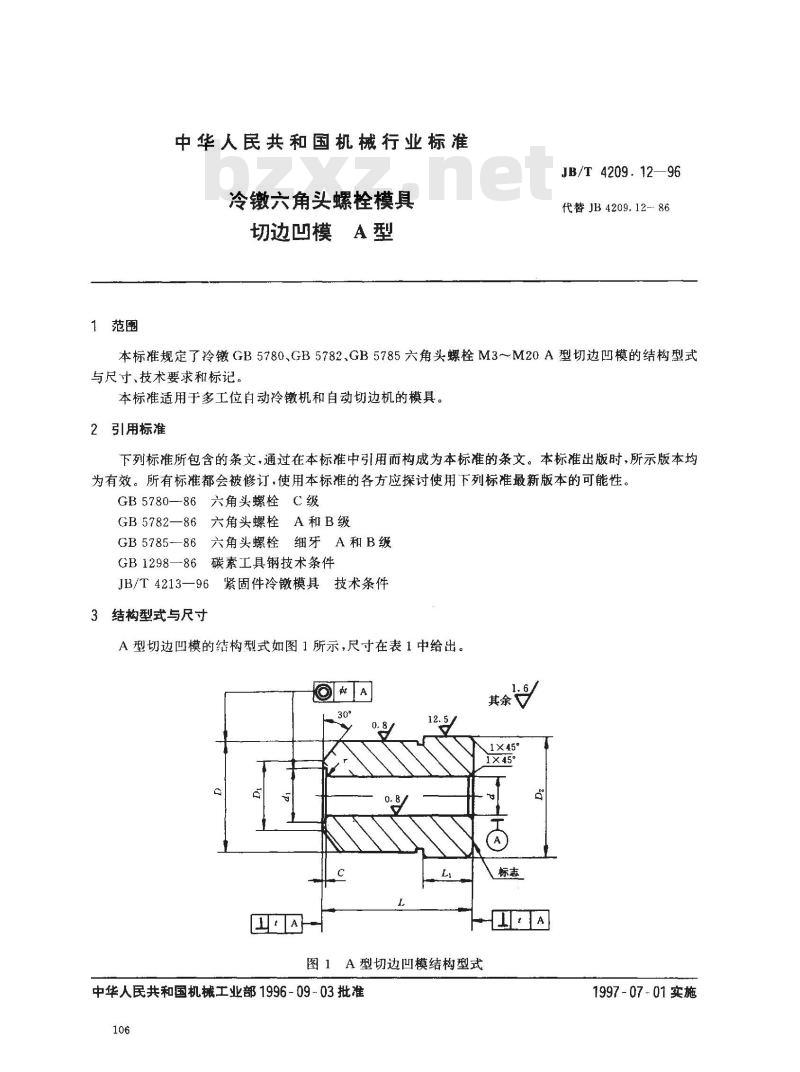

1范围
中华人民共和国机械行业标准
冷六角头螺栓模具
切边凹模A型
JB/T4209.12—96
代替JB4209.12-86
本标准规定了冷镦GB5780、GB5782.GB5785六角头螺栓M3～M20A型切边凹模的结构型式与尺寸、技术要求和标记。
本标准适用于多工位自动冷镦机和自动切边机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB5780—86六角头螺栓C级
GB5782—86六角头螺栓A和B级
GB5785--86六角头螺栓细牙A和B级GB1298—86碳素工具钢技术条件JB/T4213—96紧固件冷镦模具技术条件3结构型式与尺寸
A型切边凹模的结构型式如图1所示，尺寸在表1中给出。.6
图1A型切边凹模结构型式
中华人民共和国机械工业部1996-09-03批准106
1997-07-01实施
螺纹规格
基GB5782
IGB 5785
d|寸/
GB5780
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差下载标准就来标准下载网
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
垂直度t
同轴度t
4技术要求
JB/T 4209.12—96

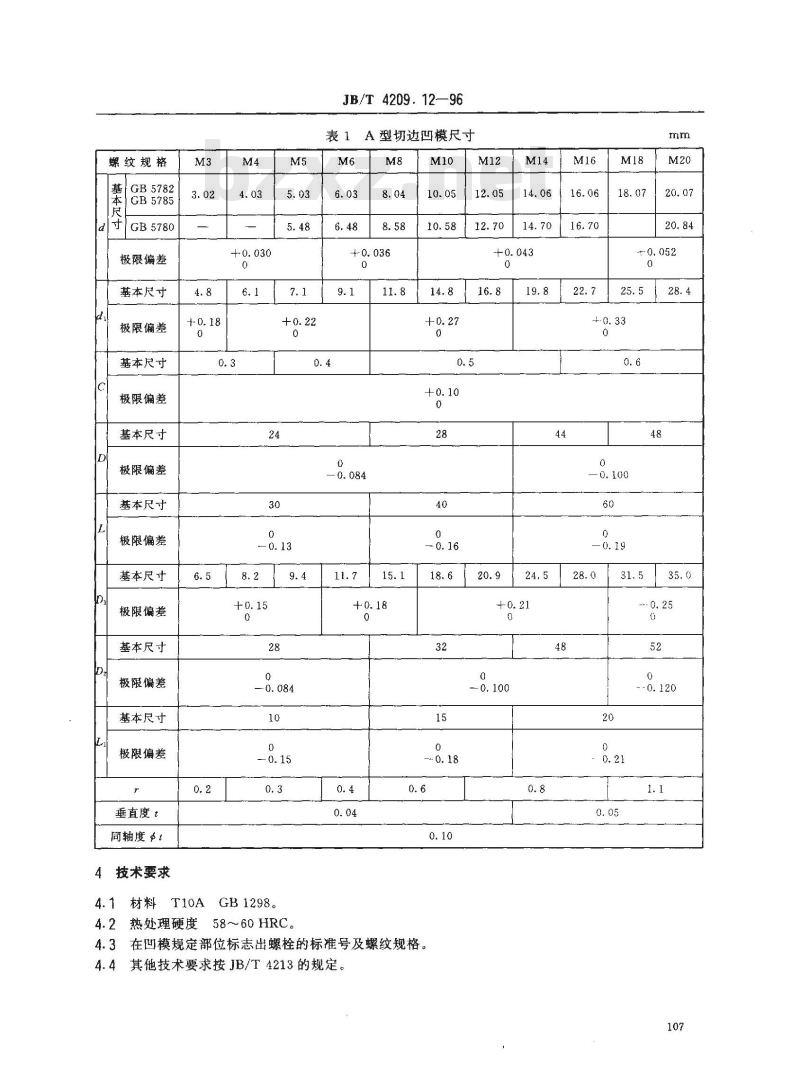

A型切边凹模尺寸
4.1材料T10AGB1298。
4.2热处理硬度58~60HRC。
4.3在凹模规定部位标志出螺栓的标准号及螺纹规格。4.4其他技术要求按JB/T4213的规定。20.9

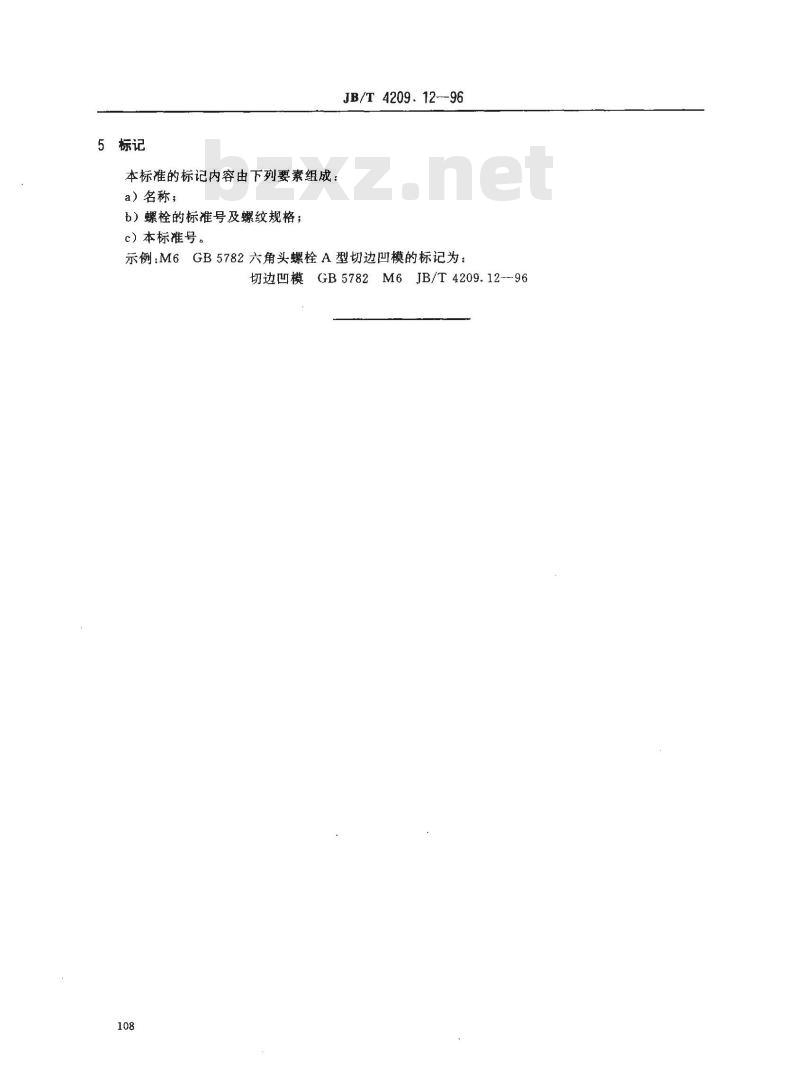

5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺栓的标准号及螺纹规格；
c）本标准号。
示例:M6
JB/T4209.12--96
GB5782六角头螺栓A型切边凹模的标记为：切边凹模
JB/T4209.12-96
GB5782M6
