【机械行业标准(JB)】 冷镦六角螺母模具 整形凹模

1范围
中华人民共和国机械行业标准
冷镦六角螺母模具
整形凹模
JB/T 4210.2—-96
代替JB4210.2—86
本标准规定了冷镦GB6170～6171,GB6175～6176六角螺母M8～M20整形凹模的结构型式与尺寸、技术要求和标记。
本标准适用于螺母自动冷机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6170--861型六角螺母A和B级
GB6171--861型六角螺母细牙A和B级GB 6175--862型六角螺母A和B级GB6176-862型六角螺母细牙A和B级GB1298—86碳素工具钢技术条件JB/T4213—96紧固件冷镦模具技术条件3结构型式与尺寸bzxZ.net

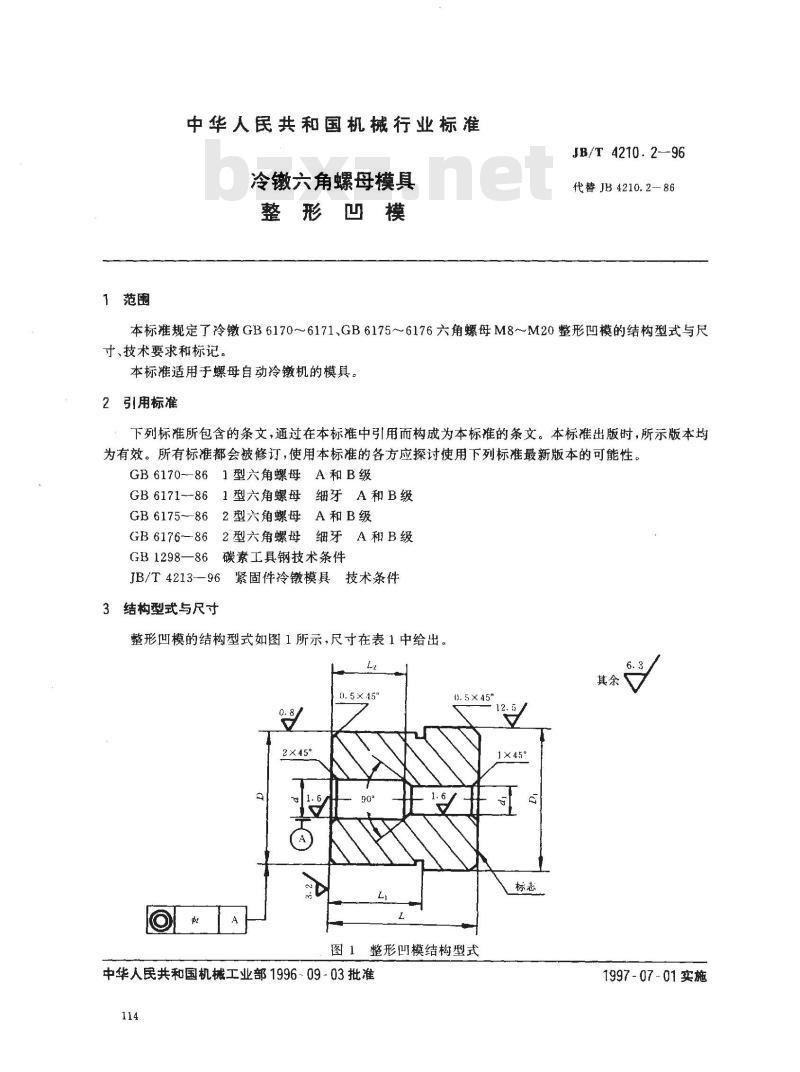

整形凹模的结构型式如图1所示，尺寸在表1中给出。0.5×45
图1整形凹模结构型式
中华人民共和国机械工业部1996-09-03批准114
1997-07-01实施

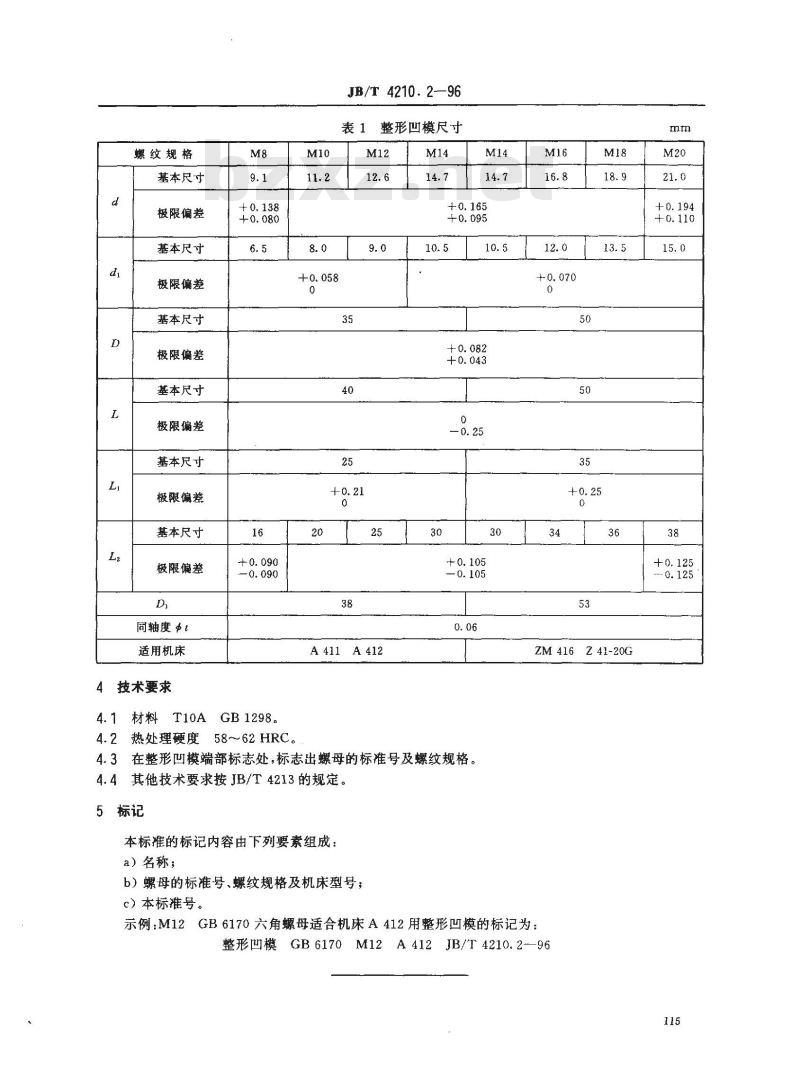

螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度t
适用机床
4技术要求
材料T10A
GB1298
4.2热处理硬度58~62HRC。
JB/T4210.2-—96
整形凹模尺寸
A411 A412
4.3在整形凹模端部标志处，标志出螺母的标准号及螺纹规格。4.4其他技术要求按JB/T4213的规定。标记
本标准的标记内容由下列要素组成：a）名称；
b）螺母的标准号、螺纹规格及机床型号；c）本标准号。
ZM416Z41-20G
示例：M12GB6170六角螺母适合机床A412用整形凹模的标记为：整形凹模GB6170M12A412JB/T4210.296mm
