【机械行业标准(JB)】 冷镦六角螺母模具 镦球凹模 B型

1范围
中华人民共和国机械行业标准
冷六角螺母模具
球凹模B型
JB/T4210.7—96
代替JB4210.7--86
本标准规定了冷镦GB6170～6171、GB6175～6176六角螺母M8~~M20B型镦球凹模的结构型式与尺寸、技术要求和标记。
本标准适用于螺母自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6170-861型六角螺母
A和B级
GB6171—861型六角螺母
细牙A和B级
GB6175—862型六角螺母
A和B级
GB6176—862型六角螺母细牙A和B级GB1298—86碳素工具钢技术条件JB/T4213—96紧固件冷镦模具技术条件3结构型式与尺寸

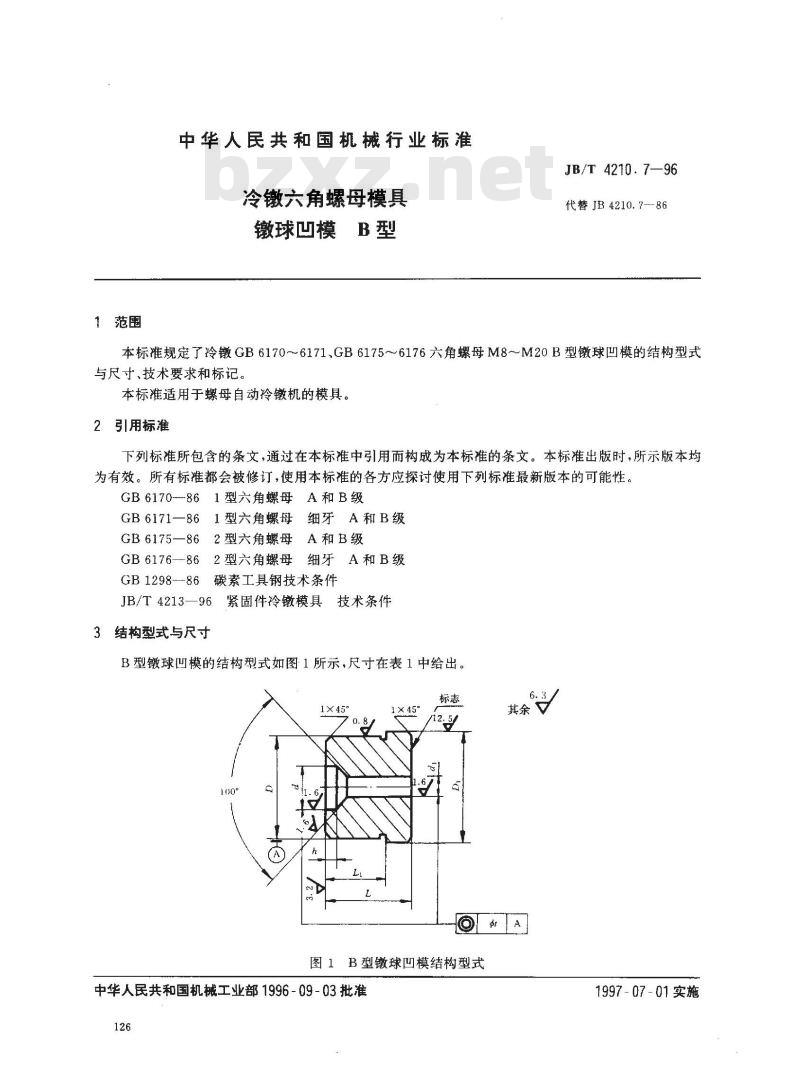

B型镦球凹模的结构型式如图1所示，尺寸在表1中给出。1×45
图1B型镦球凹模结构型式
中华人民共和国机械工业部1996-09-03批准126
1997-07-01实施www.bzxz.net
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度t
4技术要求
JB/T 4210.7—96

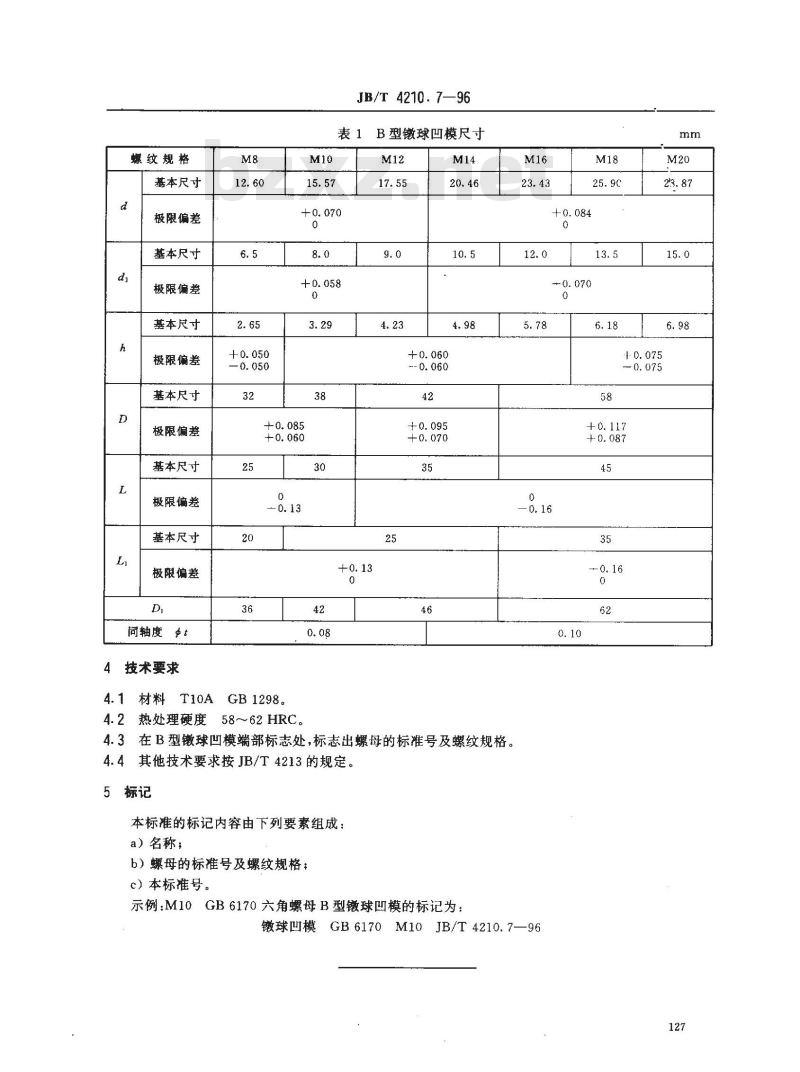

表1B型镦球凹模尺寸
4.1材料T10AGB1298。
4.2热处理硬度58~62HRC。
4.3在B型球凹模端部标志处，标志出螺母的标号及螺纹规格。4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺母的标准号及螺纹规格；
c）本标准号。
示例：M10GB6170六角螺母B型镦球凹模的标记为：M16
镦球凹模GB6170M10JB/T4210.7—96127
