【机械行业标准(JB)】 冷镦六角螺母模具 镦球推杆 A型

1范围
中华人民共和国机械行业标准
冷六角螺母模具
镦球推杆A型
JB/T 4210.8—96
代替JR4210.886
本标推规定了冷GB6170~~6171、GB6175~～6176六角螺母M1.6~M6A型镦球推杆的结构型式与尺寸、技术要求和标记。
本标适用于螺母自动冷机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标推最新版本的可能性。GB6170—861型六角螺母A和B级
GB 6171-~86
1型六角螺母
GB 6175--86
细牙A和B级
A和B级
2型六角螺母
2型六角螺母细牙A和B级
GB 6176-862
GB 1299—85
GB 1222—84
合金工具钢技术条件
弹簧钢wwW.bzxz.Net
JB/T4213—96
紧固件冷镦模具
技术条件
3结构型式与尺寸

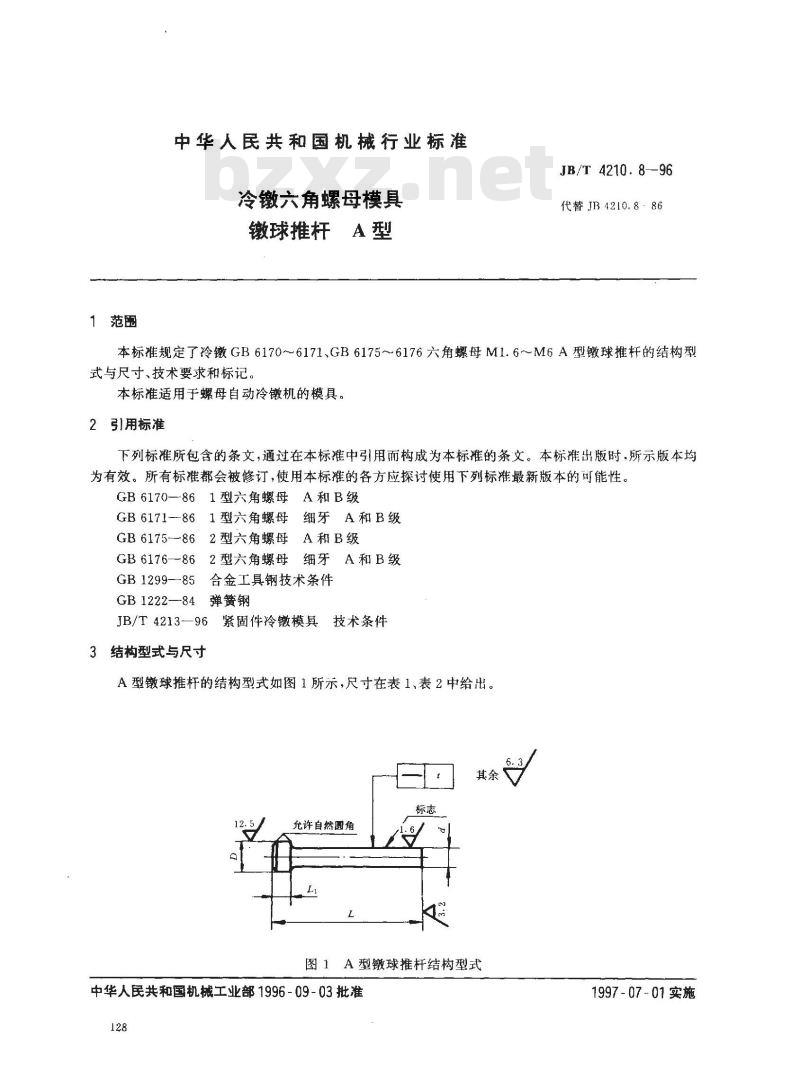

A型镦球推杆的结构型式如图1所示，尺寸在表1、表2中给出。允许自然圆角
图1A型球推杆结构型式
中华人民共和国机械工业部1996-09-03批准128
1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
垂直度t
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
垂直度t
4技术要求
JB/T4210.8—96

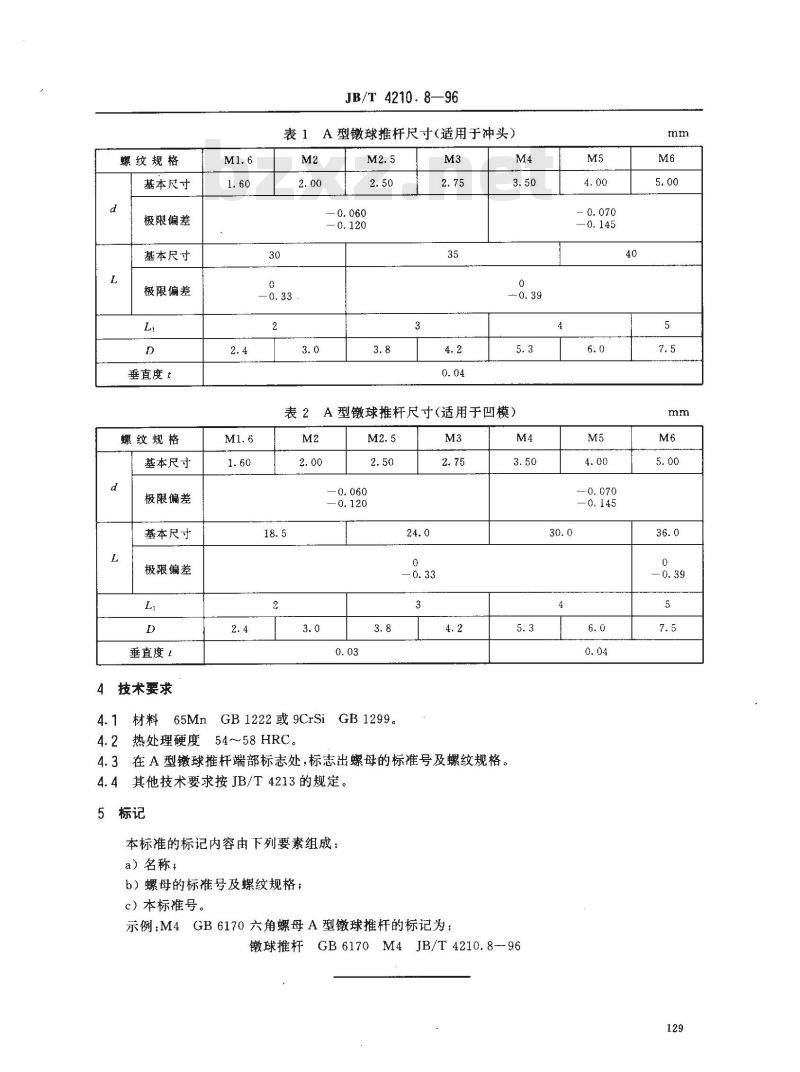

表1A型镦球推杆尺寸（适用于冲头）M2
表2A型镦球推杆尺寸（适用于凹模）M2
材料65Mn
GB 1222 或 9CrSi
热处理硬度54~～58HRC。
4.3在A型镦球推杆端部标志处，标志出螺母的标准号及螺纹规格。其他技术要求按JB/T4213的规定。4.41
本标准的标记内容由下列要素组成：a）名称：
b）螺母的标准号及螺纹规格；
c）本标准号。
示例：M4GB6170六角螺母A型镦球推杆的标记为：M4
镦球推杆
GB 6170M4JB/T 4210.8--96
