【机械行业标准(JB)】 冷镦六角螺母模具 镦球凹模 A型

中华人民共和国机械行业标准
冷镦六角螺母模具
镦球凹模A型
JB/T 4210.6--96
代替JB4210.6—86
本标准规定了冷镦GB6170~6171.GB6175~6176六角螺母M1.6~M6A型镦球凹模的结构型式与尺寸、技术要求和标记。
本标准适用于螺母自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6170—861型六角螺母A和B级
GB6171-861型六角螺母细牙A和B级GB6175-862型六角螺母A和B级免费标准下载网bzxz
GB6176--862型六角螺母细牙A和B级GB1298—86碳素工具钢技术条件JB/T4213—96紧固件冷徽模具技术条件3结构型式与尺寸

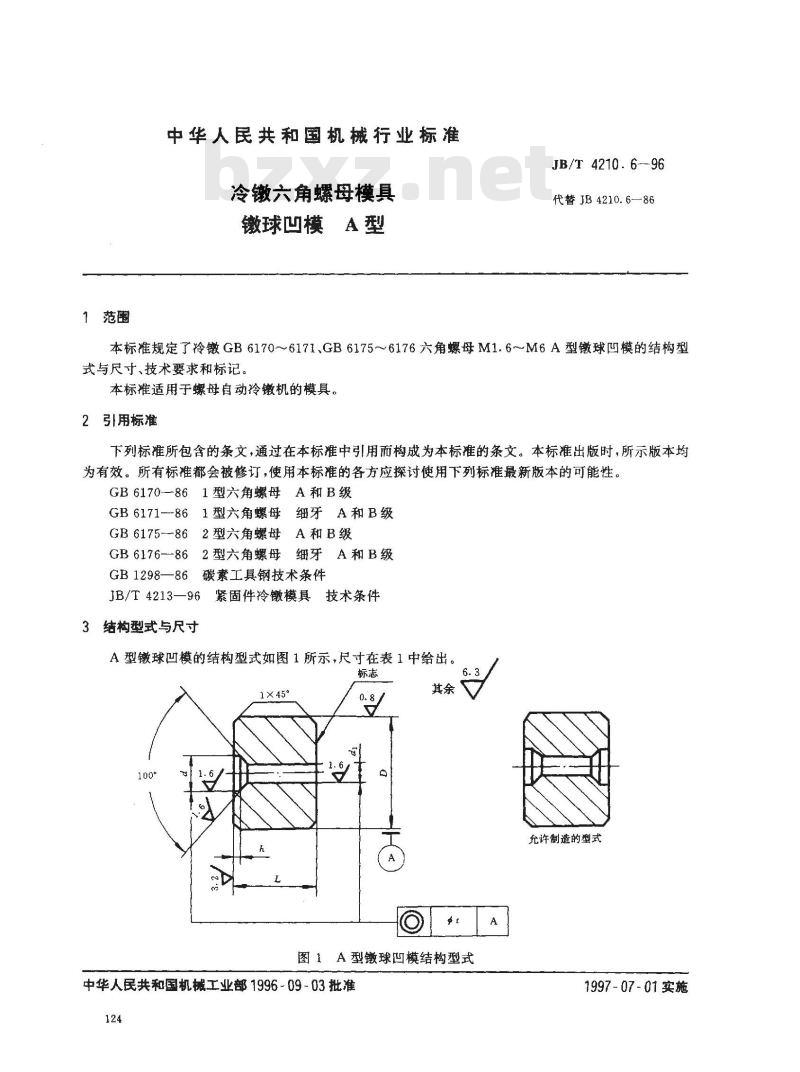

A型镦球凹模的结构型式如图1所示，尺寸在表1中给出。标志
1X45°
允许制造的型式
图1A型镦球凹模结构型式
中华人民共和国机械工业部1996-09-03批准124
1997- 07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度t
4技术要求
4.1 材料 T10A GB 1298。
4.2热处理硬度58~62HRC。
JB/T4210.6—96

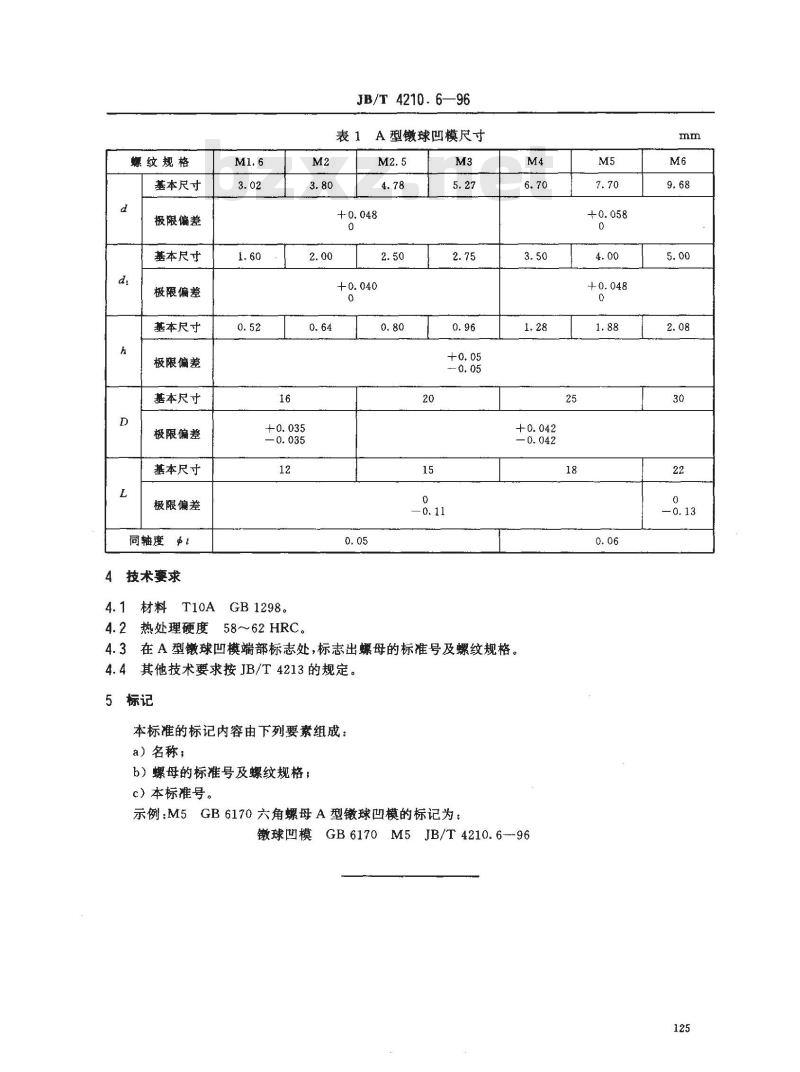

A型镦球凹模尺寸
4.3在A型镦球凹模端部标志处，标志出螺母的标准号及螺纹规格。4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺母的标准号及螺纹规格；
c）本标准号。
示例：M5GB6170六角螺母A型镦球凹模的标记为：镦球凹模GB6170M5JB/T4210.6--9625
