本标准规定了冷镦GB 6170~6171、GB 6175~6176六角螺母M1.6~M6A型镦六角下冲头的结构型式与尺寸、技术要求和标记。本标准适用于螺母自动冷镦机的模具。 JB/T 4210.12-1996 冷镦六角螺母模具镦六角下冲头 A型 JB/T4210.12-1996

标准内容

部分标准内容：

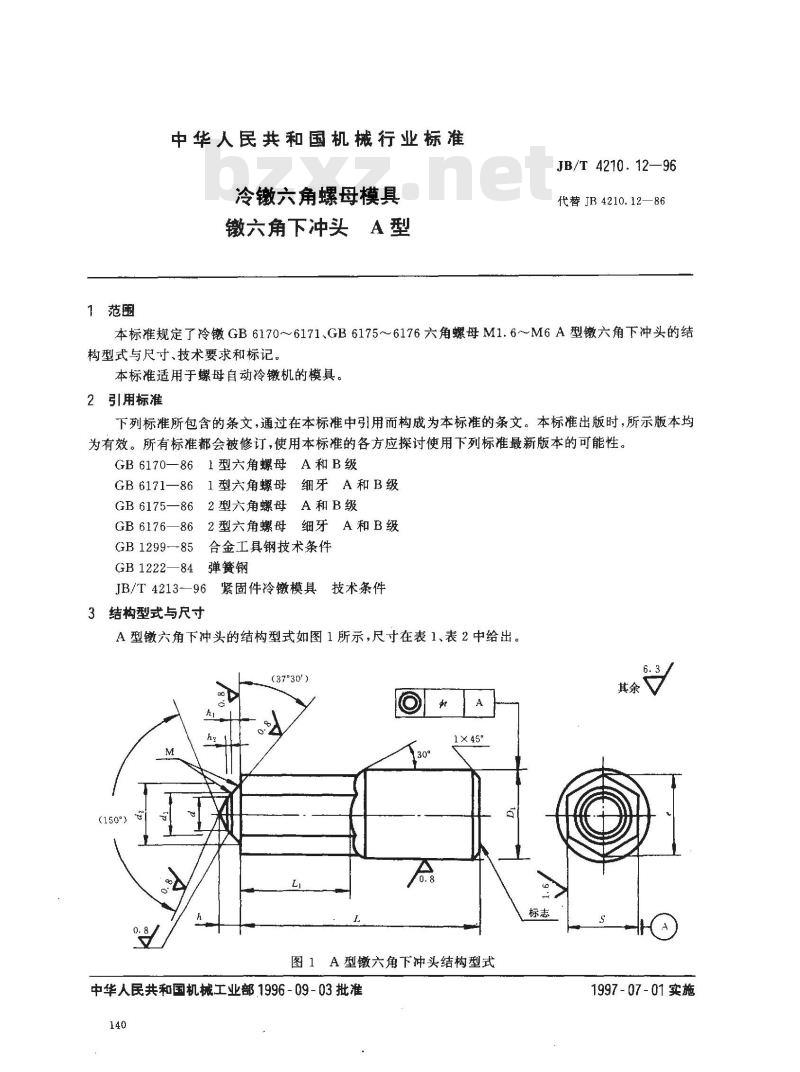

1范围
中华人民共和国机械行业标准
冷镦六角螺母模具
徽六角下冲头A型
JB/T 4210.12—96
代替JB4210.12—86
本标准规定了冷GB6170~6171、GB6175~~6176六角螺母M1.6～M6A型六角下冲头的结构型式与尺寸、技术要求和标记。本标准适用于螺母自动冷镦机的模具。引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6170—861型六角螺母A和B级
61型六角螺母细牙A和B级
GB 6171—86
GB6175—862型六角螺母A和B级
2型六角螺母细牙A和B级
GB 6176—86
GB 129985
GB 1222—84
合金工具钢技术条件
弹簧钢
JB/T 4213-—96
3结构型式与尺寸
紧固件冷镦模具技术条件
A型镦六角下冲头的结构型式如图1所示，尺寸在表1、表2中给出。37°30）
(150°）
图1A型六角下冲头结构型式
中华人民共和国机械工业部1996-09-03批准140
1997 - 07-01 实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
e最小
同轴度！
JB/T4210.12--96

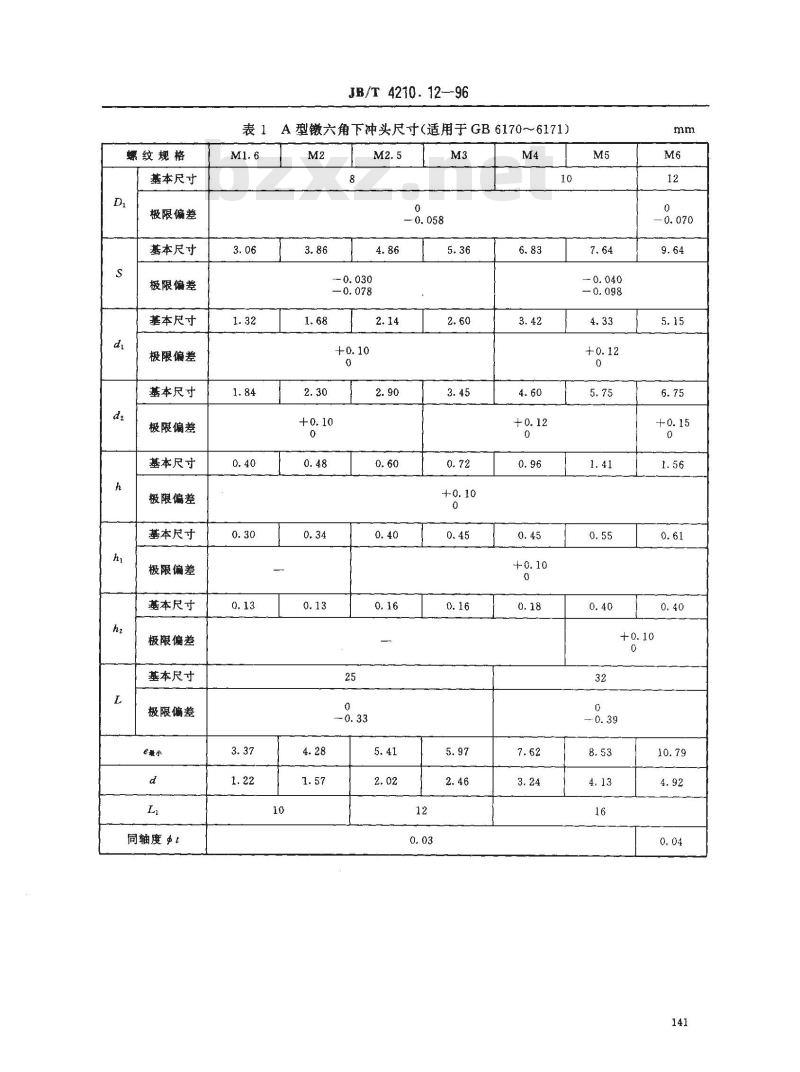

A型镦六角下冲头尺寸（适用于GB6170～6171）M2
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差Www.bzxZ.net
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
e最小
同轴度t
4技术要求
JB/T4210.12—96

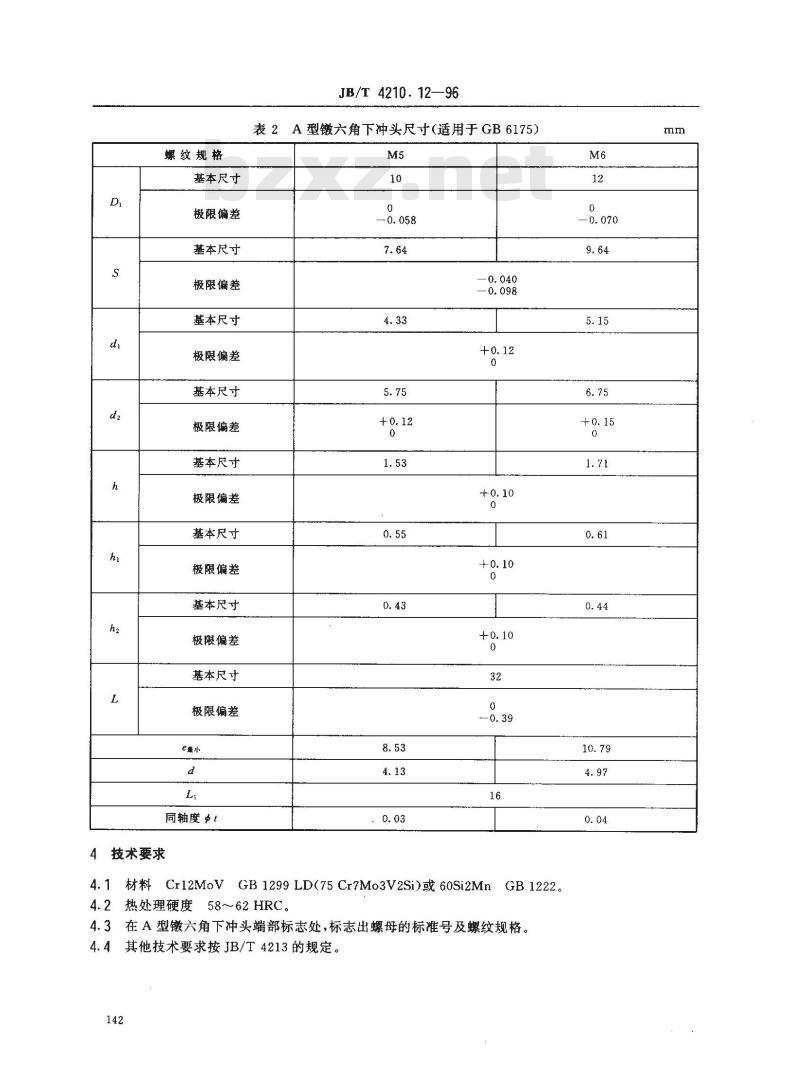

表2A型镦六角下冲头尺寸（适用于GB6175）M5
4.1材料 Cr12MoVGB1299LD(75Cr7Mo3V2Si)或60Si2Mn GB1222。4.2热处理硬度5862HRC。
4.3在A型镦六角下冲头端部标志处，标志出螺母的标准号及螺纹规格。4.4其他技术要求按JB/T4213的规定。142

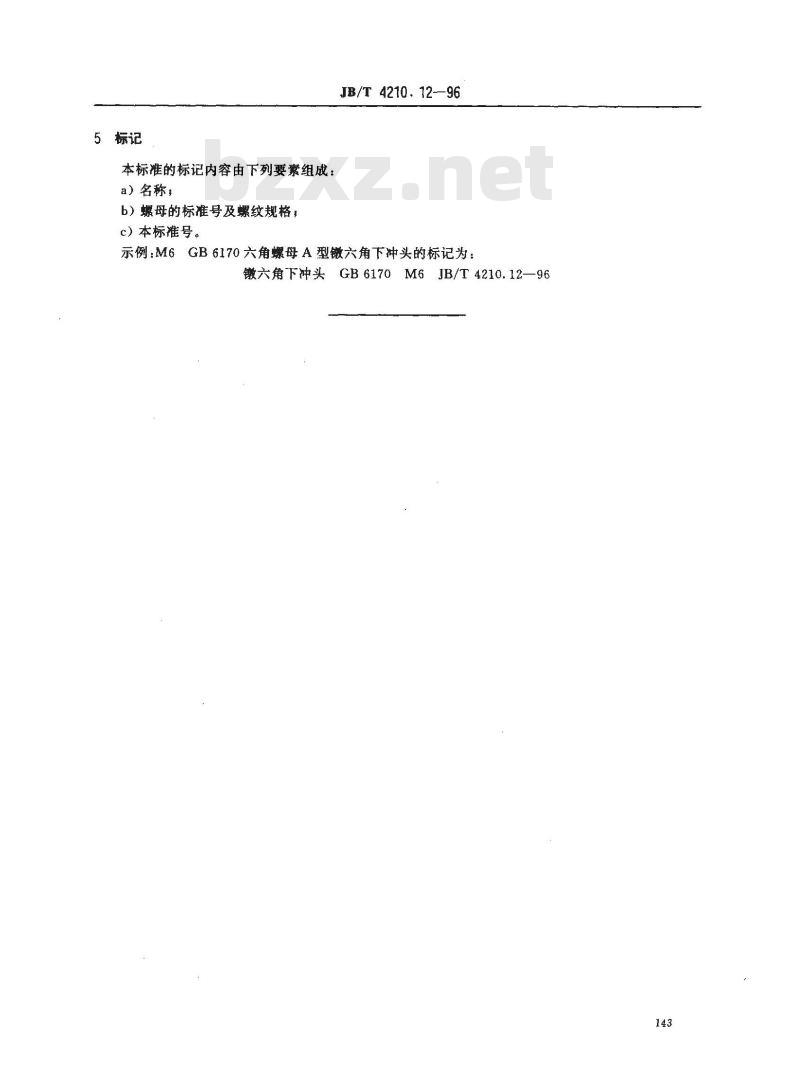

5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺母的标准号及螺纹规格：
c）本标准号。
示例：M6
JB/T 4210.12-—96
GB6170六角螺母A型镦六角下冲头的标记为：锻六角下冲头
GB6170M6
JB/T4210.12—96
