1范围

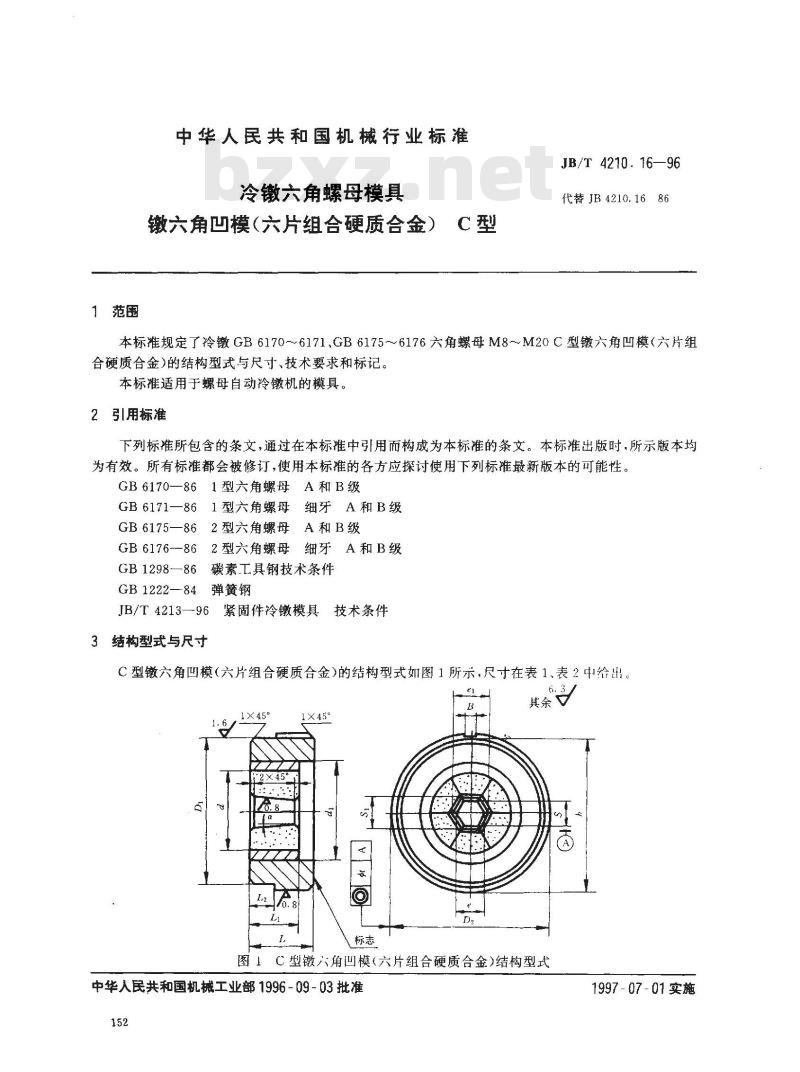

中华人民共和国机械行业标准
冷墩六角螺母模具
辙六角凹模（六片组合硬质合金）C型JB/T4210.16—96
代替JB4210.1686
本标准规定了冷镦GB6170～6171,GB6175～6176六角螺母M8～~M20C型六角凹模（六片组合硬质合金)的结构型式与尺寸、技术要求和标记。本标准适用于螺母自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时.所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6170—861型六角螺母A和B级
GB 6171—86
1型六角螺母细牙A和B级
GB 6175—86
2型六角螺母
GB 6176-86
GB 1298—86
GB 1222—-84
2型六角螺母
A和B级
细牙A和B级
碳素工具钢技术条件
弹簧钢
JB/T 4213—96
3结构型式与尺寸
紧固件冷模具技术条件
C型镦六角凹模(六片组合硬质合金)的结构型式如图1所示，尺寸在表1、表2中给出。6.3
其余学
1×45°
图C型六角凹模(六片组合硬质合金)结构型式中华人民共和国机械工业部1996-09-03批准152
1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
e最小
同轴度
JB/T4210.16-—96

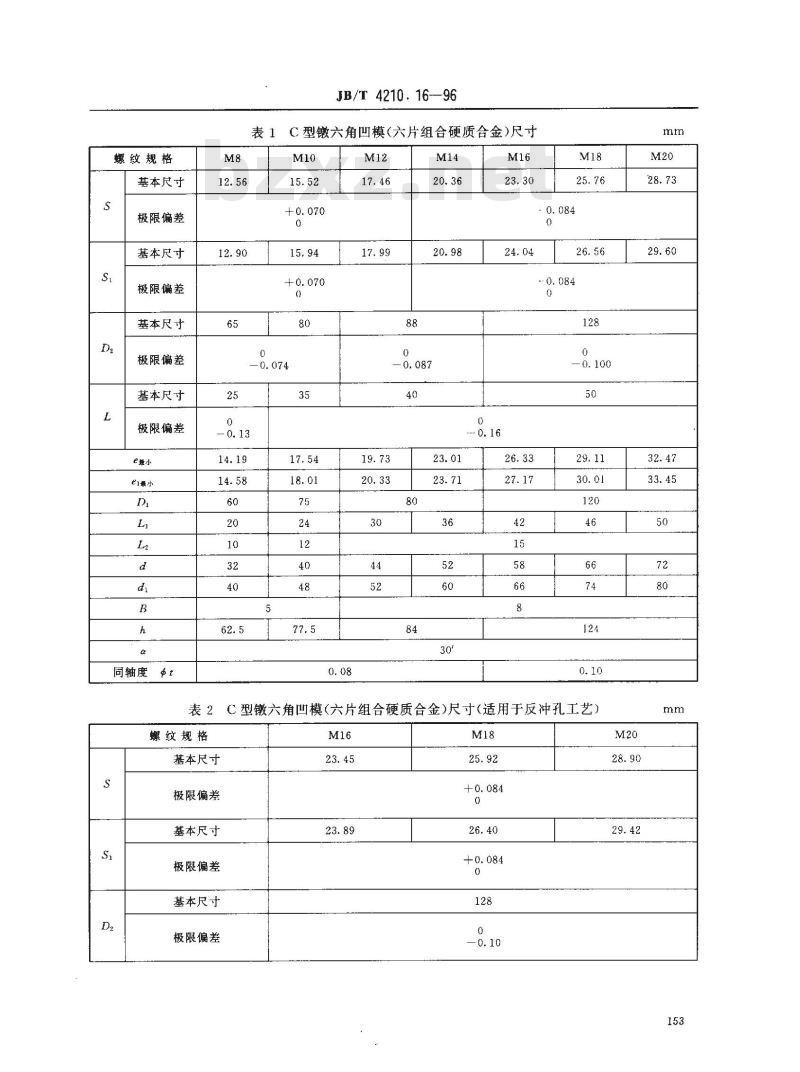

表1C型镦六角凹模(六片组合硬质合金）尺寸M10
表2C型镦六角凹模(六片组合硬质合金)尺寸(适用于反冲孔工艺）螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
螺纹规格
基本尺寸
极限偏差
e最小
el最小
同轴度t
4技术要求
4.1材料免费标准下载网bzxz
模套：T10AGB1298。
中套：60Si2MnGB1222。
模芯：YG20C。
4.2热处理硬度
模套：5055HRC。
中套：4248HRC。
JB/T 4210.16—96

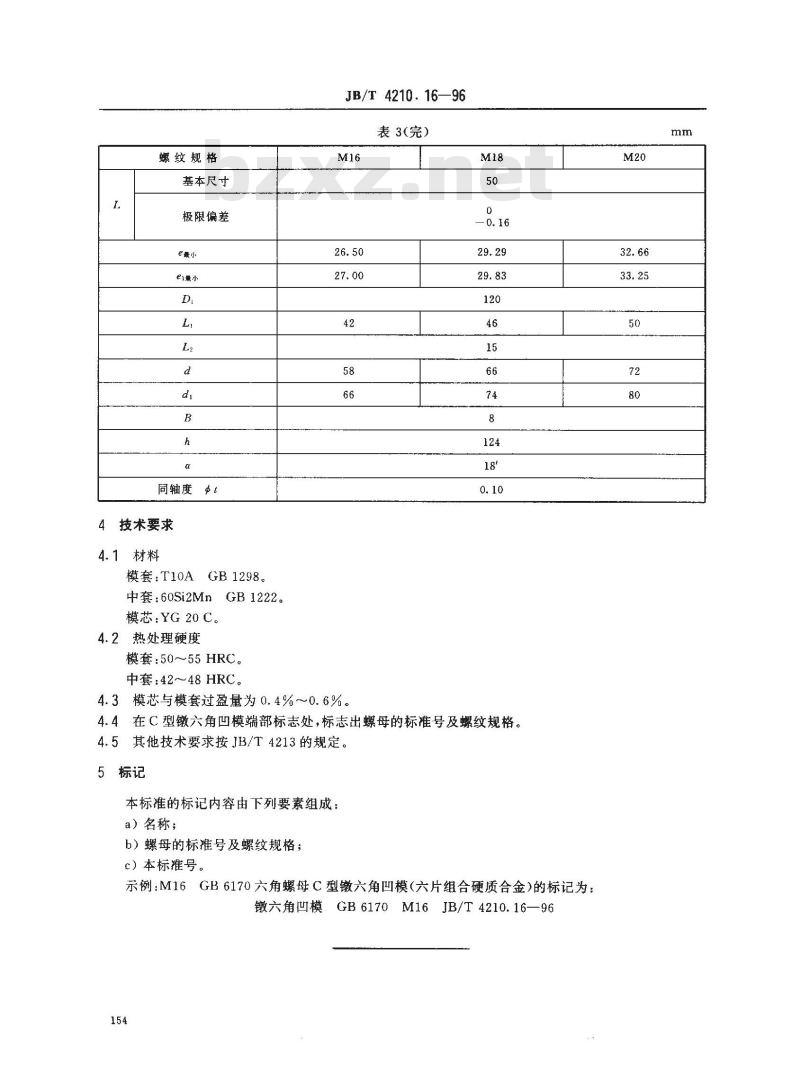

表3（完）
4.3模芯与模套过盈量为0.4%~0.6%。M18
4.4在C型六角凹模端部标志处，标志出螺母的标准号及螺纹规格。4.5其他技术要求按JB/T4213的规定，5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺母的标准号及螺纹规格；
c）本标推号：
6GB6170六角螺母C型镦六角凹模（六片组合硬质合金）的标记为：示例：M16
镦六角凹模GB6170M16JB/T4210.16—96154
