【机械行业标准(JB)】冷镦六角螺母模具冲孔冲头 B型

本网站发布时间： 2024-08-03 21:22:39

JB/T4210.19-1996
现行

基本信息

标准号：
JB/T 4210.19-1996
标准名称：
冷镦六角螺母模具冲孔冲头 B型
标准类别：
机械行业标准(JB)
标准状态：
现行
发布日期：
1996-09-03
实施日期：
1997-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
50.95 KB

标准分类号

中标分类号：
机械>>工艺装备>>J46模具

关联标准

替代情况：
JB 4210.19-1986

出版信息

页数：
3页
标准价格：
8.0 元

其他信息

归口单位：
北京机电所
发布部门：
北京机电研究所

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了冷镦GB 6170~6171、GB 6175~6176六角螺母M8~M12B型冲孔冲头的结构型式与尺寸、技术要求和标记。本标准适用于螺母自动冷镦机的模具。 JB/T 4210.19-1996 冷镦六角螺母模具冲孔冲头 B型 JB/T4210.19-1996

标准内容

部分标准内容：

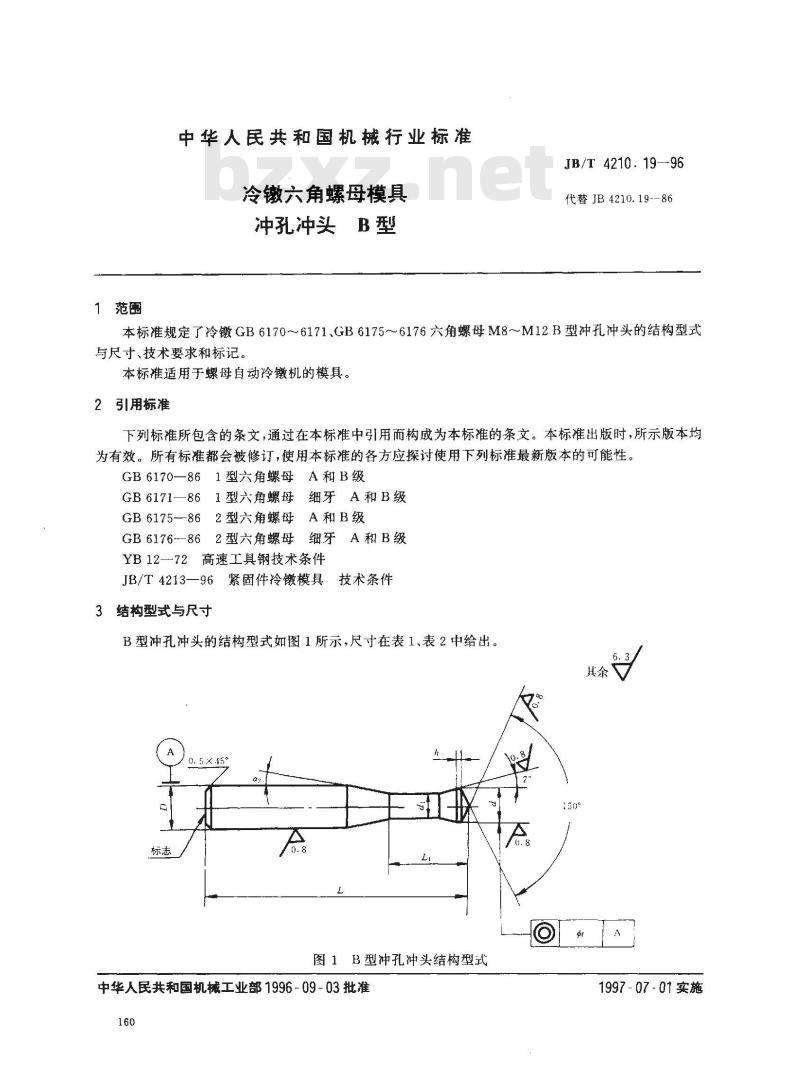

中华人民共和国机械行业标准
冷六角螺母模具
冲孔冲头B型
JB/T 4210.19—96
代替JB4210.19--86
本标准规定了冷GB6170~6171、GB6175~～6176六角螺母M8~M12B型冲孔冲头的结构型式与尺寸、技术要求和标记。
本标准适用于螺母自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6170—861型六角螺母A和B级
GB6171—861型六角螺母
细牙Ａ和B级
GB6175—862型六角螺母A和B级
GB6176-862型六角螺母细牙A和B级YB12—72高速工具钢技术条件
JB/T4213—96紧固件冷镦模具技术条件结构型式与尺寸
B型冲孔冲头的结构型式如图1所示，尺寸在表1、表2中给出。0.5×45%
图1B型冲孔冲头结构型式
中华人民共和国机械工业部1996-09-03批准160
1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度→
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸Www.bzxZ.net
极限偏差
基本尺寸
极限偏差
同轴度
JB/T4210.19--96

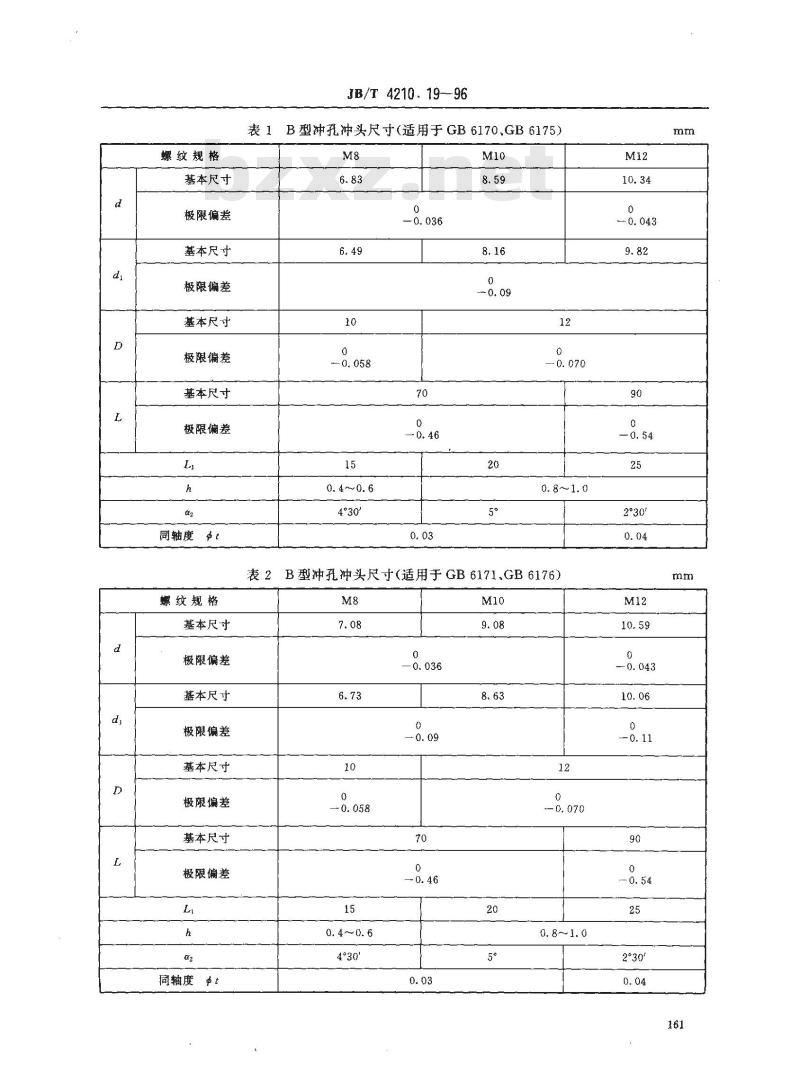

表1B型冲孔冲头尺寸（适用于GB6170.GB6175）M8
表2B型冲孔冲头尺寸（适用于GB6171.GB6176）M8

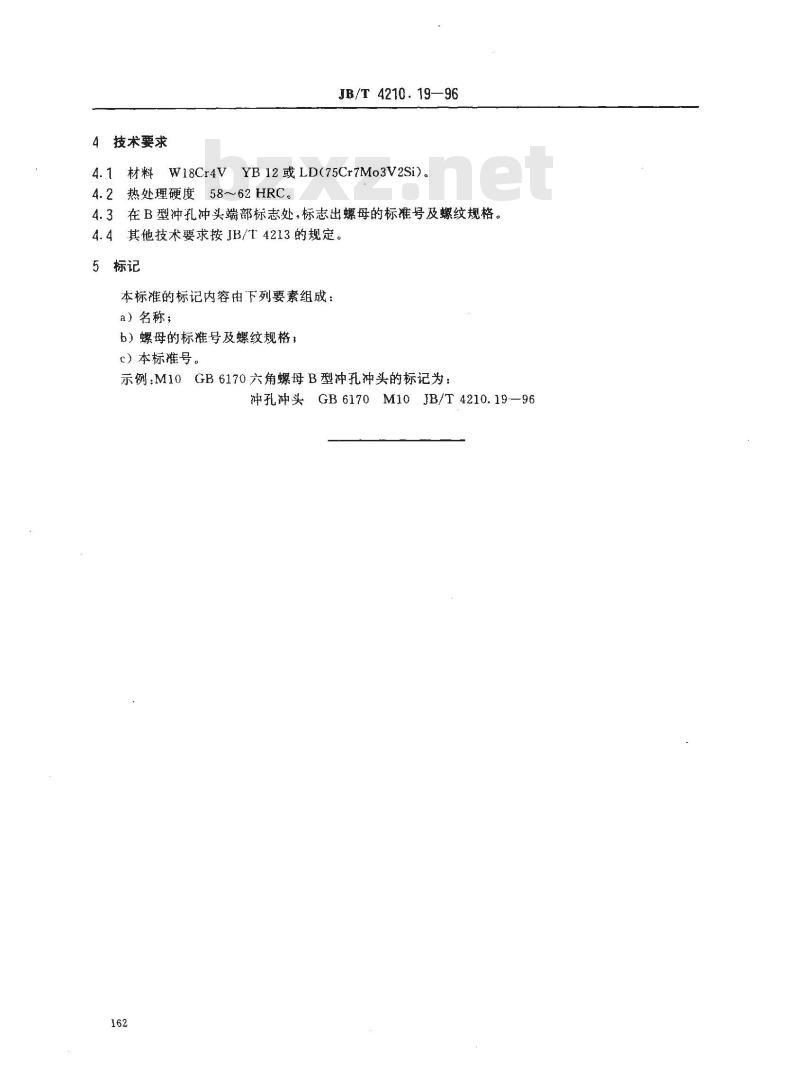

技术要求
JB/T4210.19—96
4.1 材料 W18Cr4V YB 12或LD(75Cr7Mo3V2Si)。4.2热处理硬度58~62HRC。
4.3在B型冲孔冲头端部标志处，标志出螺母的标准号及螺纹规格。4.4其他技术要求按JB/T4213的规定。5
本标准的标记内容由下列要素组成：a）名称；
b）螺母的标准号及螺纹规格；
c）本标准号。
示例：M10GB6170六角螺母B型冲孔冲头的标记为：GB 6170M10JB/T 4210.19—96
冲孔冲头
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
