本标准规定了冷镦GB 6170~6171、GB 6175~6176六角螺母M8~M20C型冲孔冲头的结构型式与尺寸、技术要求和标记。本标准适用于螺母自动冷镦机的模具。 JB/T 4210.20-1996 冷镦六角螺母模具冲孔冲头 C型 JB/T4210.20-1996

标准内容

部分标准内容：

1范围
中华人民共和国机械行业标准
冷镦六角螺母模具
冲孔冲头C型
JB/T 4210.20—96
代替JB4210.20：86
本标准规定了冷镦GB6170~~6171.GB6175~6176六角螺母M8~M20C型冲孔冲头的结构型式与尺寸、技术要求和标记。
本标准适用于螺母自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6170—861型六角螺母A和B级
GB6171—861型六角螺母细牙A和B级GB6175—862型六角螺母A和B级
GB6176—862型六角螺母细牙
’Ａ和B级
YB12-72高速工具钢技术条件
JB/T4213—96紧固件冷镦模具技术条件3结构型式与尺寸

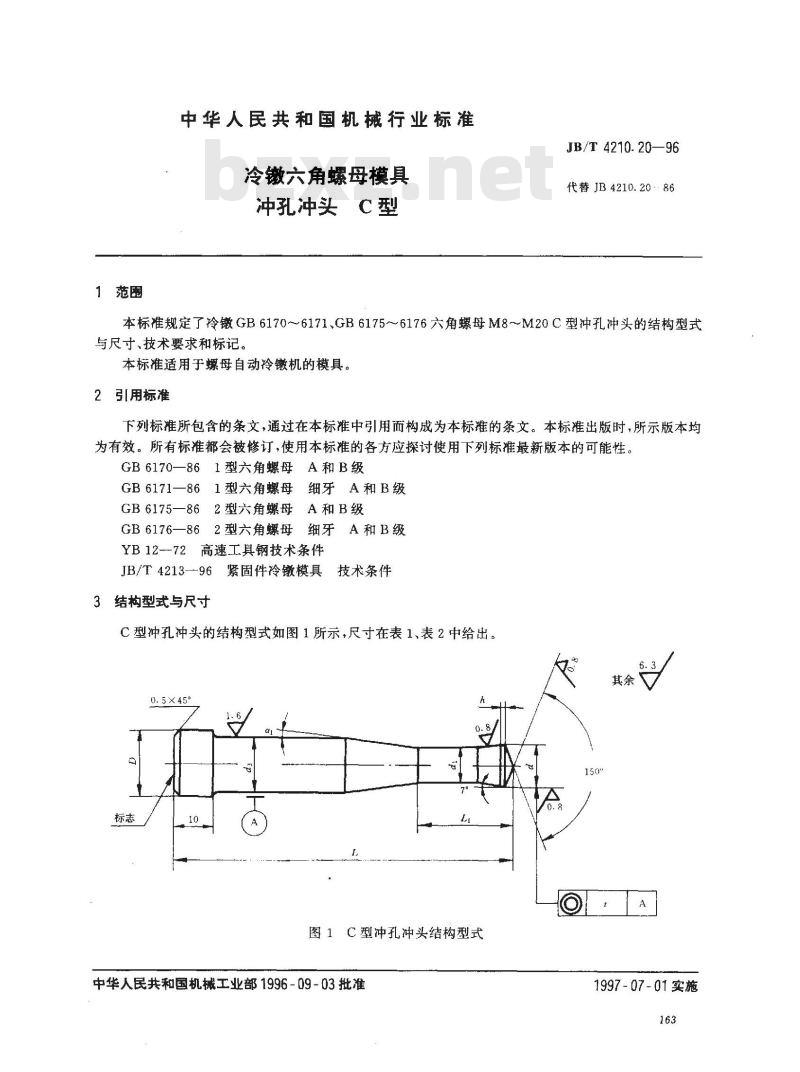

C型冲孔冲头的结构型式如图1所示，尺寸在表1、表2中给出。0.5×45免费标准bzxz.net
图1C型冲孔冲头结构型式
中华人民共和国机械工业部1996-09-03批准1997-07-01实施
基本尺寸
极限遍差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度虹
纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
JB/T4210.20—96

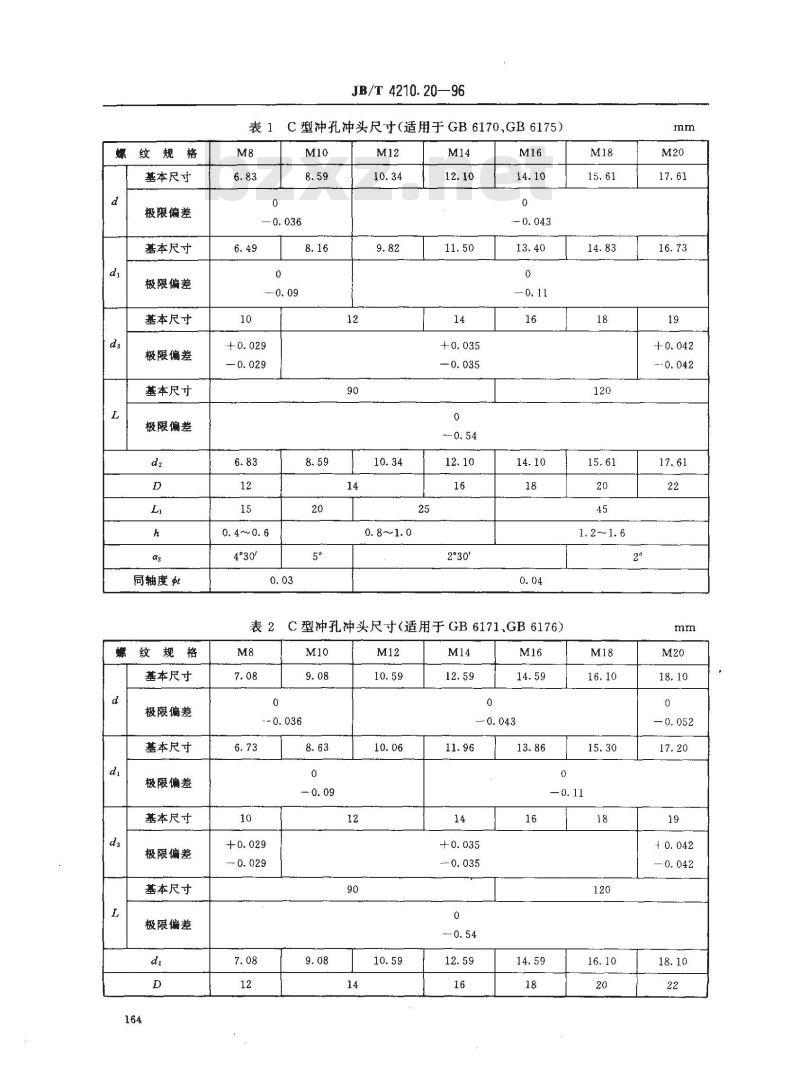

C型冲孔冲头尺寸（适用于GB6170、GB6175）表1
2°30″
C型冲孔冲头尺寸（适用于GB6171、GB6176）M10
同轴度虹

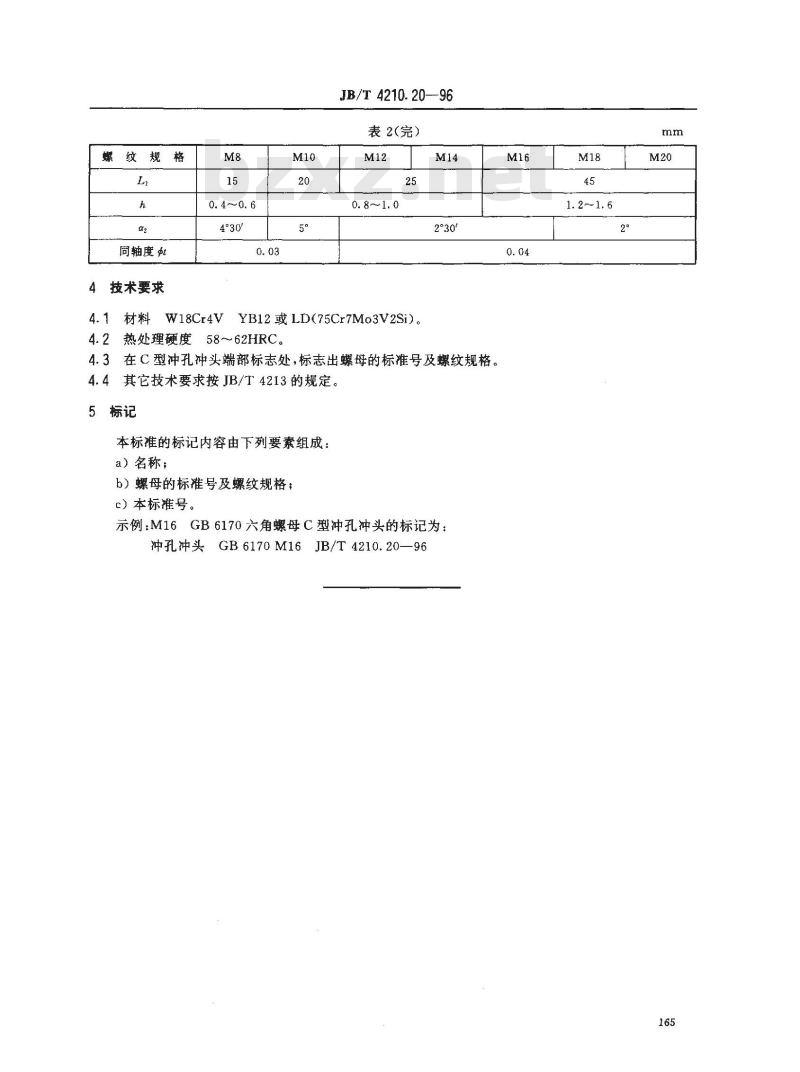

4技术要求
0. 4～0. 6
4.1材料W18Cr4V
JB/T 4210.2096
表2(完）
YB12或LD(75Cr7Mo3V2Si)。
4.2热处理硬度58～62HRC。
4.3在C型冲孔冲头端部标志处，标志出螺母的标准号及螺纹规格。4.4其它技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称：
b）螺母的标准号及螺纹规格：
）本标准号。
示例：M16GB6170六角螺母C型冲孔冲头的标记为：冲孔冲头GB6170M16JB/T4210.20—96M16
