JB/T4210.23-1996
现行
　点击下载此标准

基本信息

标准号：
JB/T 4210.23-1996
标准名称：
冷镦六角螺母模具冲孔凹模 B型
标准类别：
机械行业标准(JB)
标准状态：
现行
发布日期：
1996-09-03
实施日期：
1997-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
47.49 KB

标准分类号

中标分类号：
机械>>工艺装备>>J46模具

关联标准

替代情况：
JB 4210.23-1986

出版信息

出版社：
机械工业出版社
页数：
6页
标准价格：
8.0 元
出版日期：
1997-07-01

其他信息

起草人：
李坚
起草单位：
沈阳标准件研究所
归口单位：
北京机电研究所
提出单位：
全国模具标准化技术委员会
发布部门：
中华人民共和国机械工业部
相关标签：
冷镦六角螺母模具冲孔凹模

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了冷镦GB 6170~6171、GB 6175~6176六角螺母M8~M12B型冲孔凹模的结构型式与尺寸、技术要求和标记。 JB/T 4210.23-1996 冷镦六角螺母模具冲孔凹模 B型 JB/T4210.23-1996

标准内容

部分标准内容：

1范围
中华人民共和国机械行业标准
冷六角螺母模具
冲孔凹模
桌B型
JB/T 4210.23—96
代替JB4210.23—86
本标规定了冷镦GB6170~～6171GB6175～6176六角螺母M8～M12B型冲孔凹模的结构型式与尺寸、技术要求和标记。
本标准适用于螺母自动冷镦机的模具。引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6170--861型六角螺母
Ａ和B级
GB 6171--86 1型六角螺母
GB6175—862型六角螺母www.bzxz.net
2型六角螺母
GB 6176---86
GB 1222—84
弹簧钢
JB/T 4213—96
3结构型式与尺寸
细牙A和B级
A和B级
紧固件冷镦模具
A和B级
技术条件

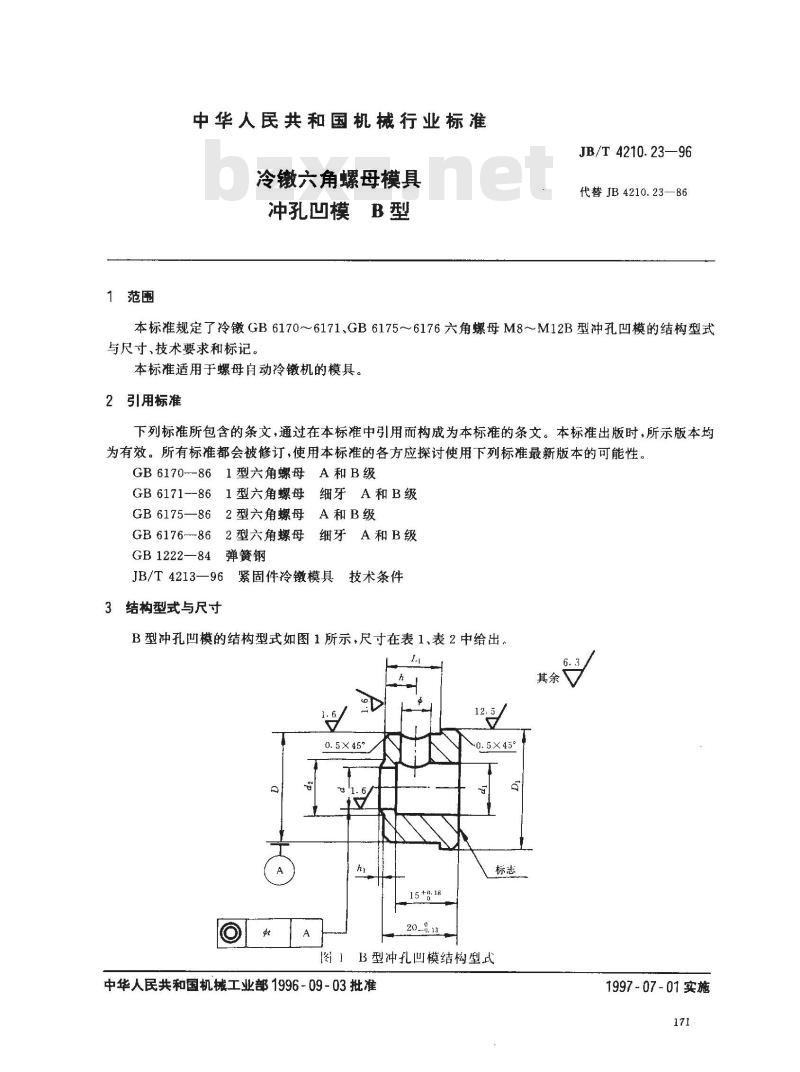

B型冲孔凹模的结构型式如图1所示，尺寸在表1、表2中给出。L
0.5×45°
0.5×45°
B型冲孔凹模结构型式
中华人民共和国机械工业部1996-09-03批准1997~07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度虹
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度虹
JB/T4210.23---96

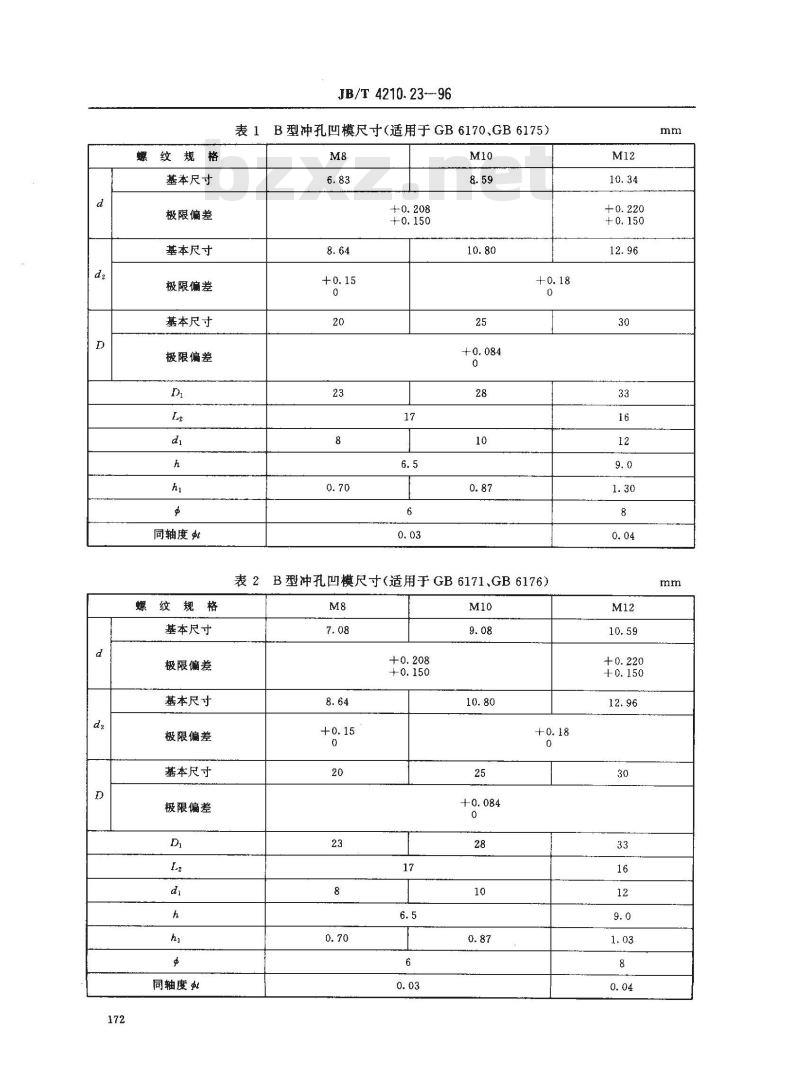

表1B型冲孔凹模尺寸（适用于GB6170、GB6175)M8
表2B型冲孔凹模尺寸（适用于GB6171、GB6176）M8

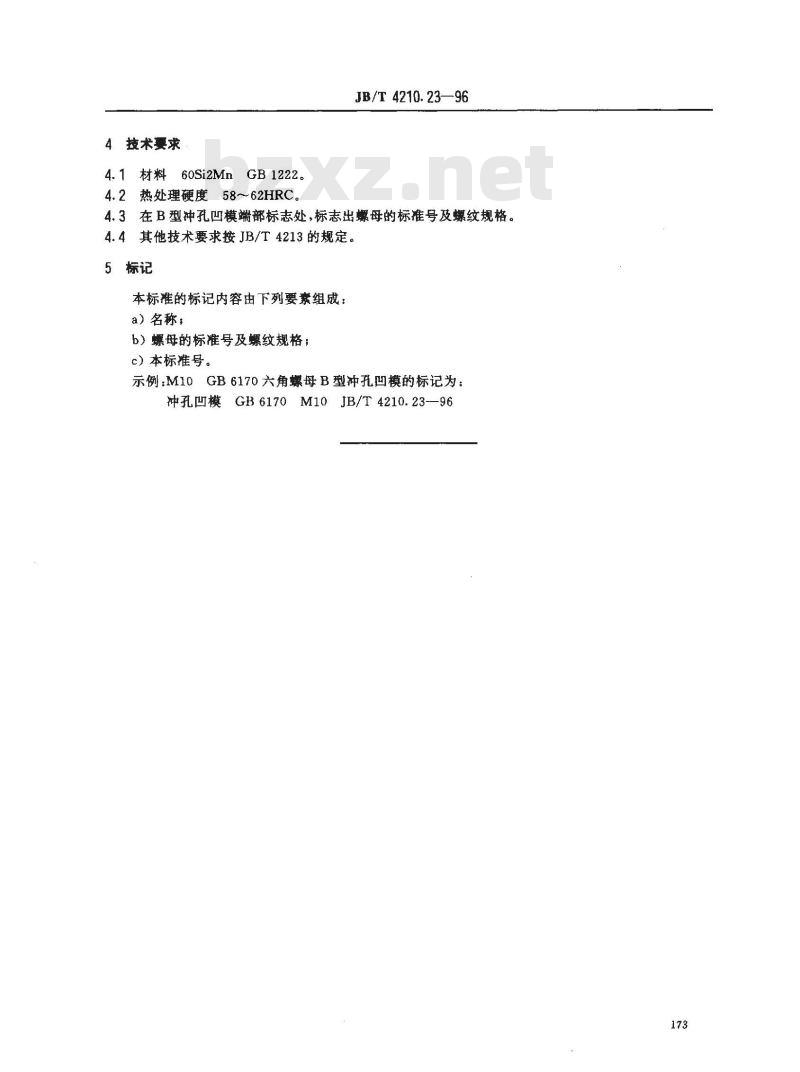

4技术要求
4.1材料
60Si2Mn
2热处理硬度58~～62HRC。
JB/T4210.23—96
在B型冲孔凹模端部标志处，标志出螺母的标准号及螺纹规格。4.4其他技术要求按JB/T4213的规定。标记
本标准的标记内容由下列要素组成：a）名称，
b）螺母的标准号及螺纹规格；
c）本标准号。
示例：M10GB6170六角螺母B型冲孔凹模的标记为：JB/T4210.23--96
神孔凹模
GB6170
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
