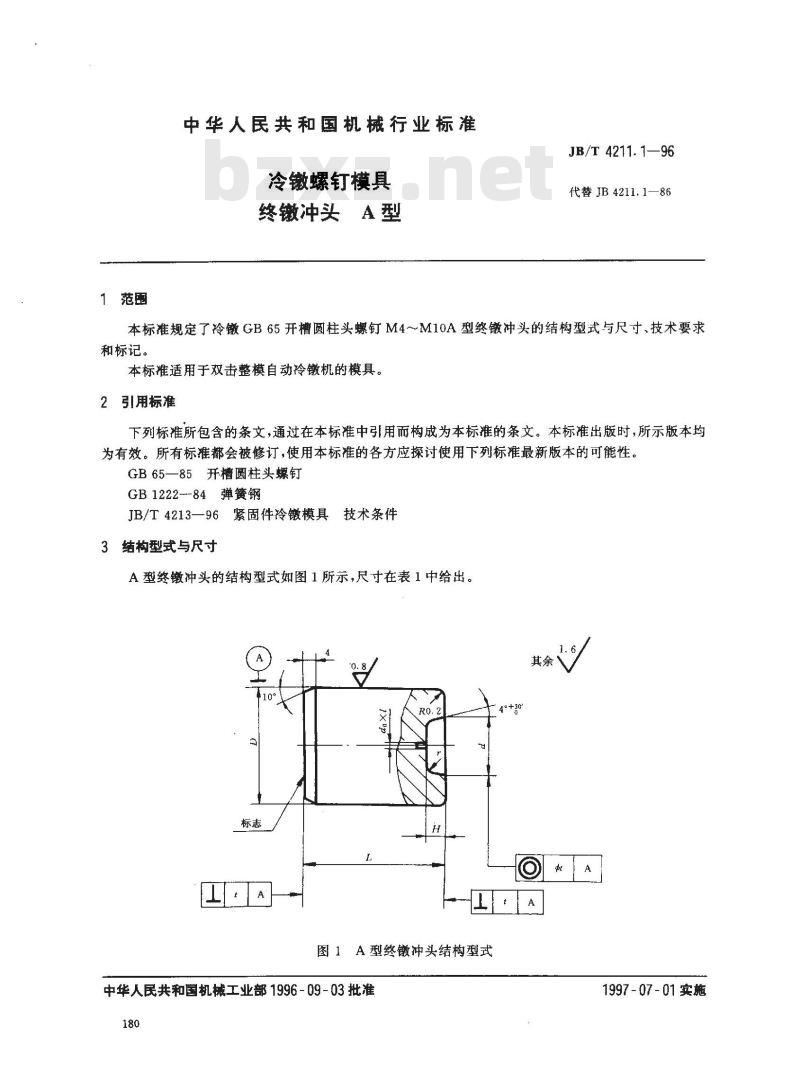

中华人民共和国机械行业标准
冷镦螺钉模具
终镦冲头A型
JB/T 4211.1—96
代替JB 4211.1—86
本标准规定了冷镦GB65开槽圆柱头螺钉M4～M10A型终镦冲头的结构型式与尺寸、技术要求和标记。
本标准适用于双击整模自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB65—85开槽圆柱头螺钉
GB1222--84弹簧钢
JB/T4213—96紧固件冷镦模具技术条件3结构型式与尺寸
A型终镦冲头的结构型式如图1所示，尺寸在表1中给出。标志
图1A型终冲头结构型式Www.bzxZ.net
中华人民共和国机械工业部1996-09-03批准180
1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度虹
垂直度：
4技术要求
JB/T 4211.1---96

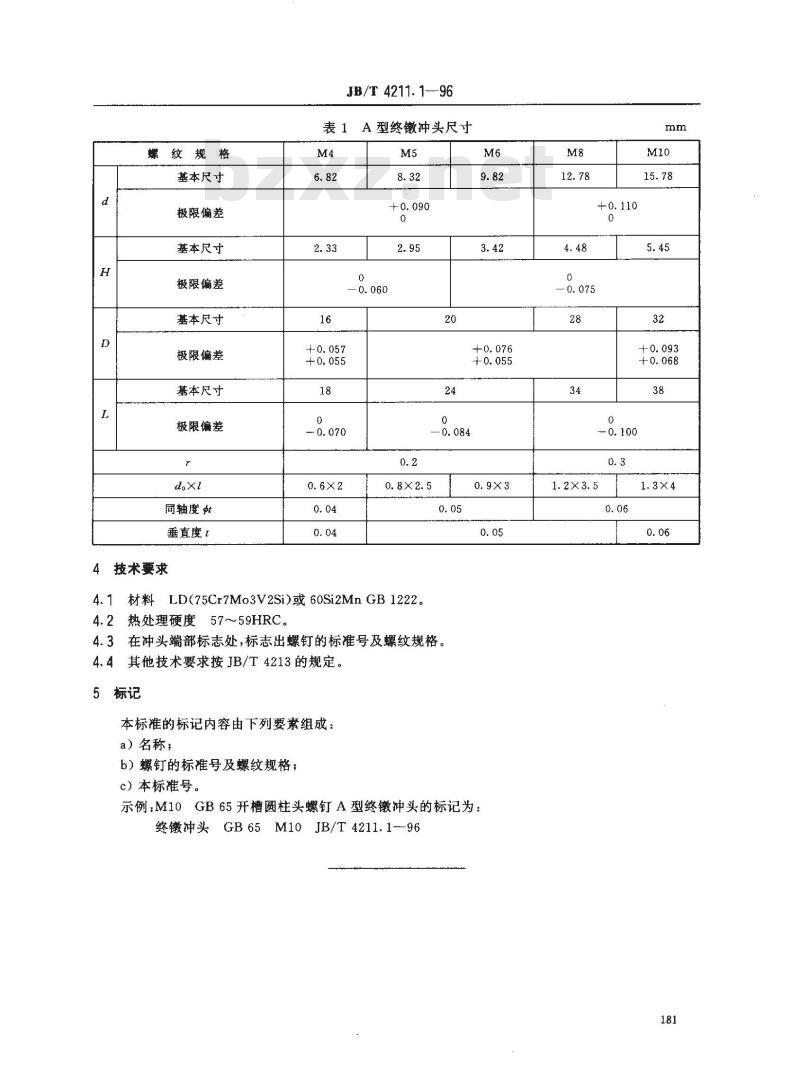

表1A型终镦冲头尺寸
4.1材料LD(75Cr7Mo3V2Si)或60Si2MnGB1222。4.2热处理硬度57～59HRC。
4.3在冲头端部标志处，标志出螺钉的标准号及螺纹规格。4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺钉的标准号及螺纹规格；
c）本标准号。
示例：M10GB65开槽圆柱头螺钉A型终镦冲头的标记为：终镦冲头GB65M10JB/T4211.1--96M8
