【机械行业标准(JB)】冷镦六角螺母模具冲孔冲头 D型

本网站发布时间： 2024-08-03 21:21:21

JB/T4210.21-1996
现行
　点击下载此标准

基本信息

标准号：
JB/T 4210.21-1996
标准名称：
冷镦六角螺母模具冲孔冲头 D型
标准类别：
机械行业标准(JB)
标准状态：
现行
发布日期：
1996-09-03
实施日期：
1997-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
47.77 KB

标准分类号

中标分类号：
机械>>工艺装备>>J46模具

关联标准

替代情况：
JB 4210.21-1986

出版信息

页数：
3 页
标准价格：
8.0 元

其他信息

归口单位：
北京机电研究所
发布部门：
北京机电研究所
相关标签：
冷镦六角螺母模具冲孔冲头

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了冷镦GB 6170~6171、GB 6175~6176六角螺母M1.6~M20反冲孔工艺D型冲孔冲头的结构型式与尺寸、技术要求和标记。本标准适用于螺母自动冷镦机的模具。 JB/T 4210.21-1996 冷镦六角螺母模具冲孔冲头 D型 JB/T4210.21-1996

标准内容

部分标准内容：

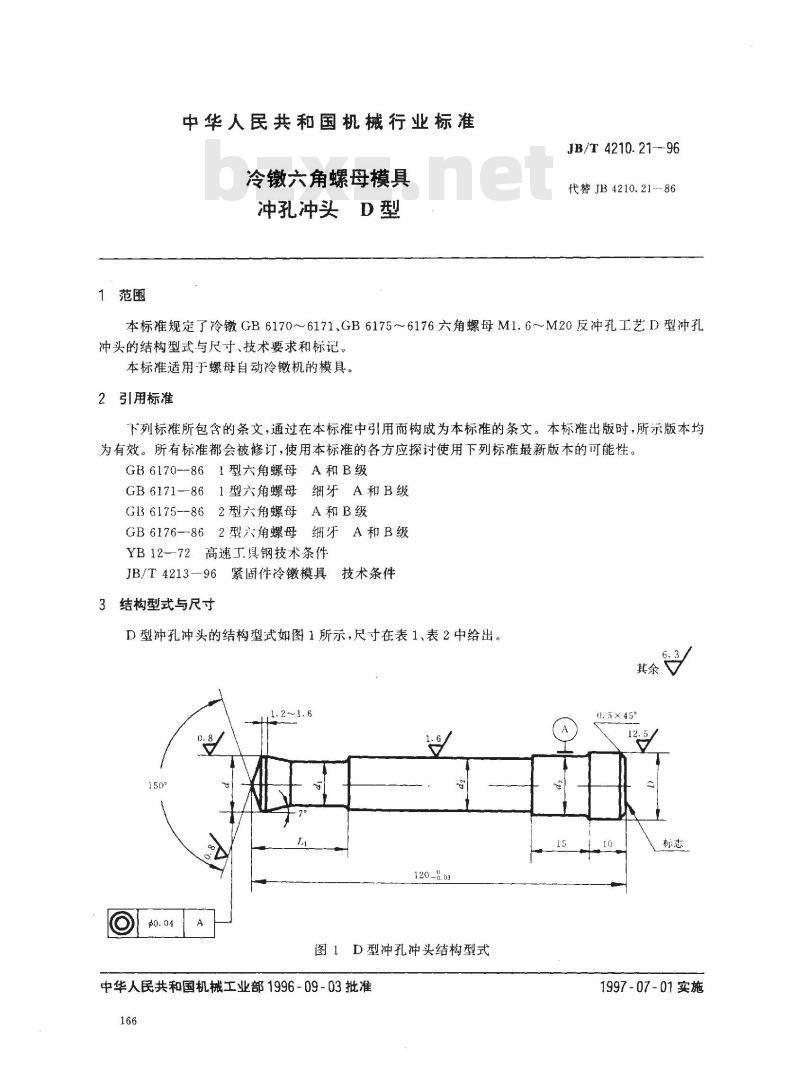

1范围
中华人民共和国机械行业标准
冷六角螺母模具
冲孔冲头D型
JB/T 4210. 21-96bzxZ.net
代替JB4210.21 ---86
本标准规定了冷GB.6170~6171、GB6175～~6176六角螺母M1.6～M20反冲孔工艺D型冲孔冲头的结构型式与尺寸、技术要求和标记。本标准适用于螺母自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6170-861型六角螺母A和B级
GB6171861型六角螺母细牙A和B级GI36175--862型六角螺母A和B级GB6176-862型六角螺母细牙A和B级YB12—72、高速工.具钢技术条件JB/T4213--96紧固件冷模具
技术条件
3结构型式与尺寸
D型冲孔冲头的结构型式妇图1所示，尺寸在表1、表2中给出。其余
图1D型冲孔冲头结构型式
中华人民共和国机械工业部1996-09-03批准166
.5×45°
1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
4技术要求
W18Cr4V
热处理硬度
JB/T 4210.21—96

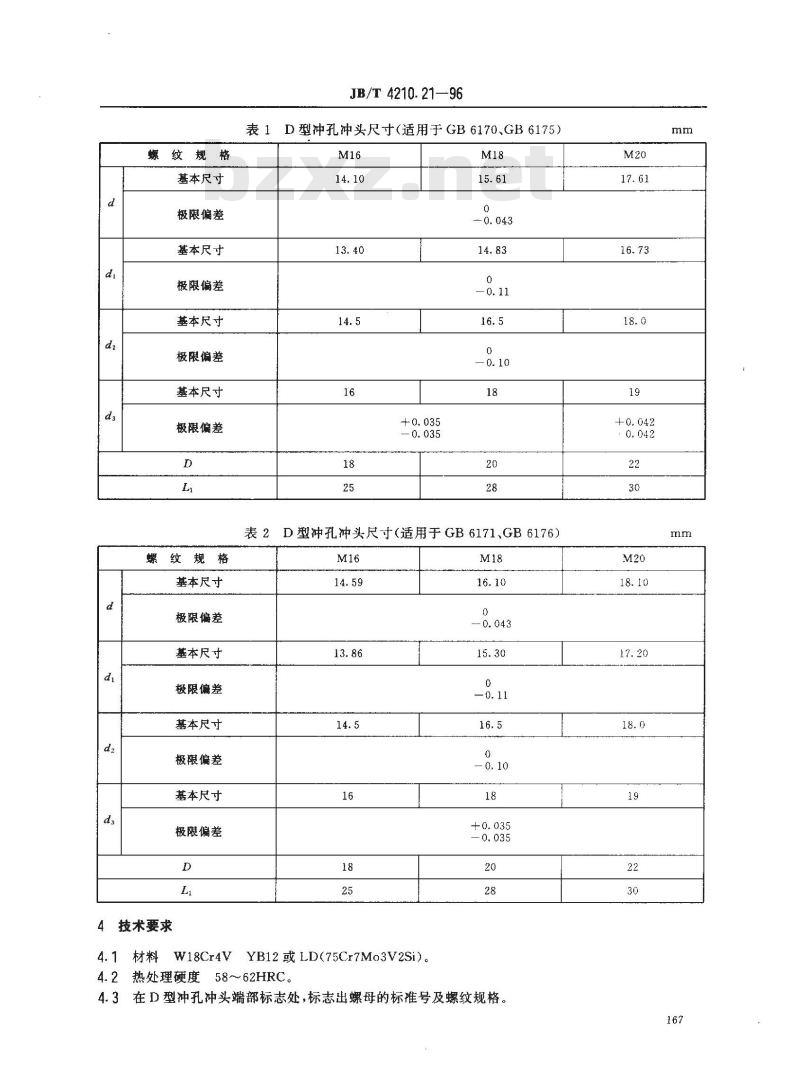

表1D型冲孔冲头尺寸（适用于GB6170、GB6175）M16
表2D型冲孔冲头尺寸（适用于GB6171、GB6176）M16
YB12 或 LD(75Cr7Mo3V2Si)
58~~62HRC
4.3在D型冲孔冲头端部标志处，标志出螺母的标准号及螺纹规格M20

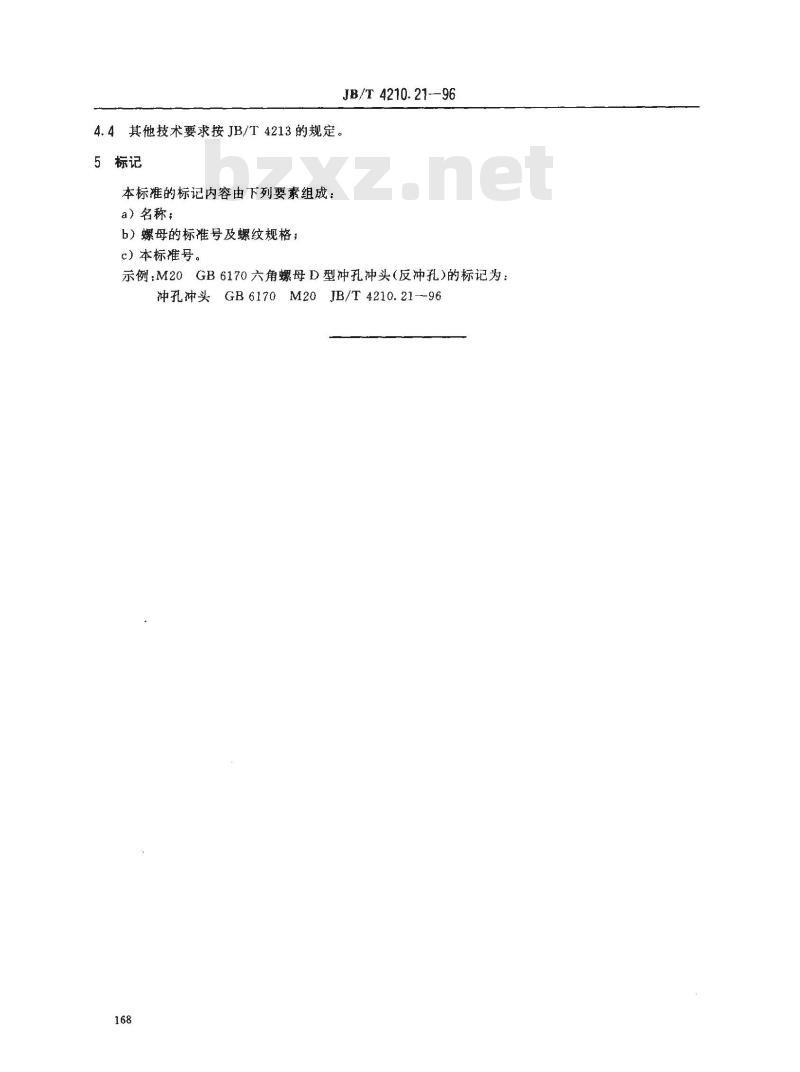

4.4其他技术要求按JB/T4213的规定5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺母的标准号及螺纹规格；
c）本标准号。
JB/T4210.21--96
示例：M20GB6170六角螺母D型冲孔冲头（反冲孔）的标记为：冲孔冲头GB6170M20JB/T4210.21--96168
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
