【机械行业标准(JB)】 冷镦六角螺母模具 镦六角凹模 D型

1范圈
中华人民共和国机械行业标准
冷辙六角螺母模具
六角凹模D型
JB/T 4210.17—96
代替JB4210.17--86
本标准规定了冷镦GB6170~~6171,GB6175~~6176六角螺母M8~M20D型镦六角凹模的结构型式与尺寸、技术要求和标记。
本标准适用于螺母自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6170—861型六角螺母A和B级
GB6171—861型六角螺母细牙A和B级GB6175—862型六角螺母A和B级
GB6176-862型六角螺母细牙A和B级GB 1299—85
合金工具钢技术条件
GB1222—84弹簧钢
JB/T4213--96紧固件冷镦模具技术条件3结构型式与尺寸

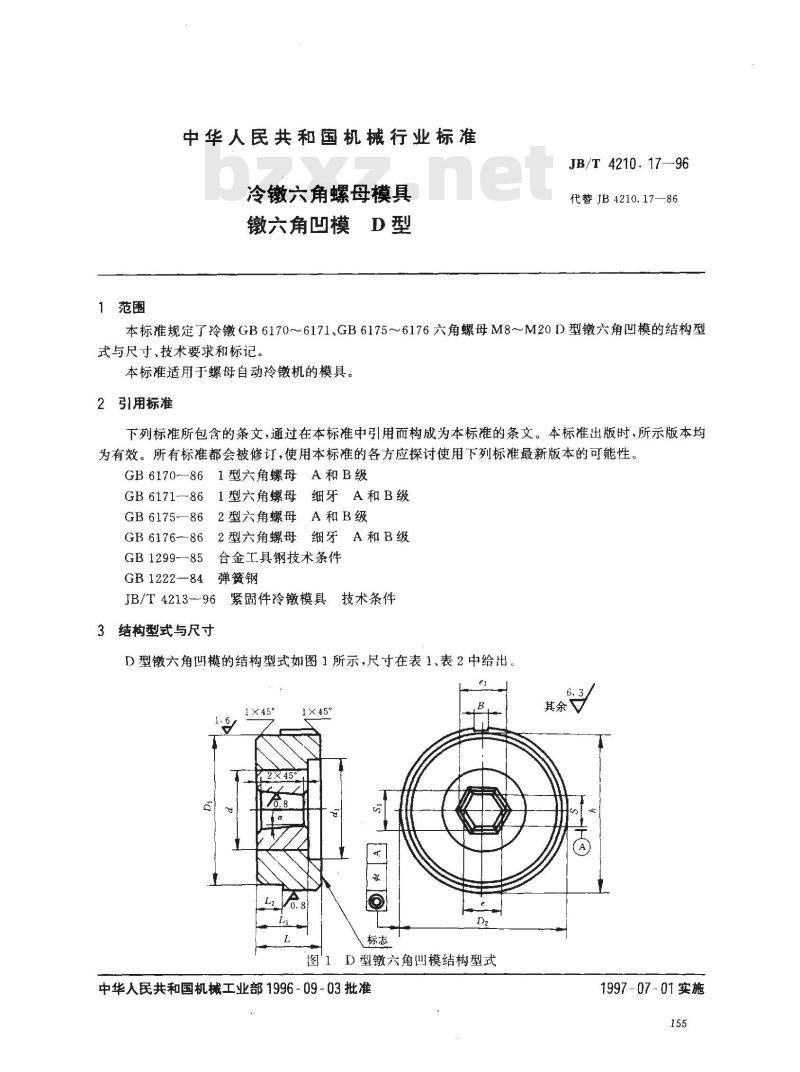

D型镦六角凹模的结构型式如图1所示，尺寸在表1、表2中给出。1×45
1×45%
D型六角叫模结构型式
中华人民共和国机械工业部1996-09-03批准其余
1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
e最小
ei最小
同轴度t
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
JB/T 4210. 17—96

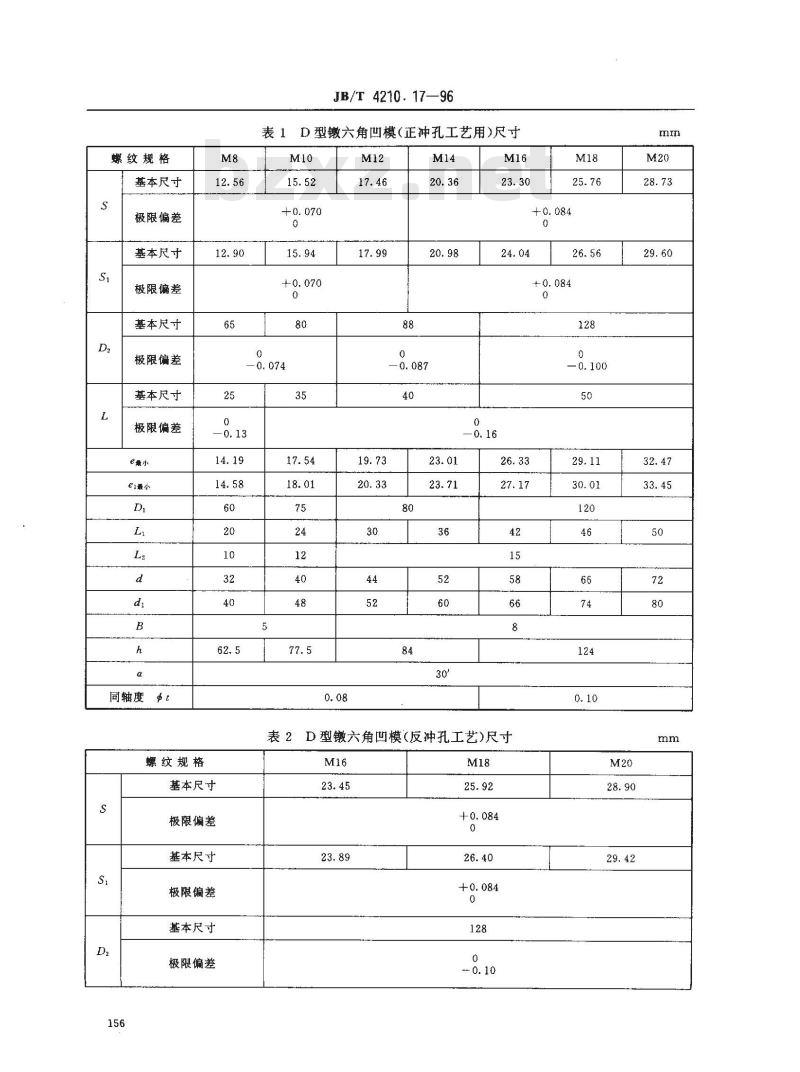

表1D型六角凹模（正冲孔工艺用)尺寸M10
表2D型镦六角凹模（反冲孔工艺)尺寸M16
螺纹规格
基本尺寸
极限偏差
e最小
e1最小
同轴度t
4技术要求
4.1材料
模套：60Si2MnGB1222。
模芯：Cr12MoVGB1299。
4.2热处理硬度
模套：42~～48HRC。
模芯:58-62 HRC。
JB/T 4210. 17--96

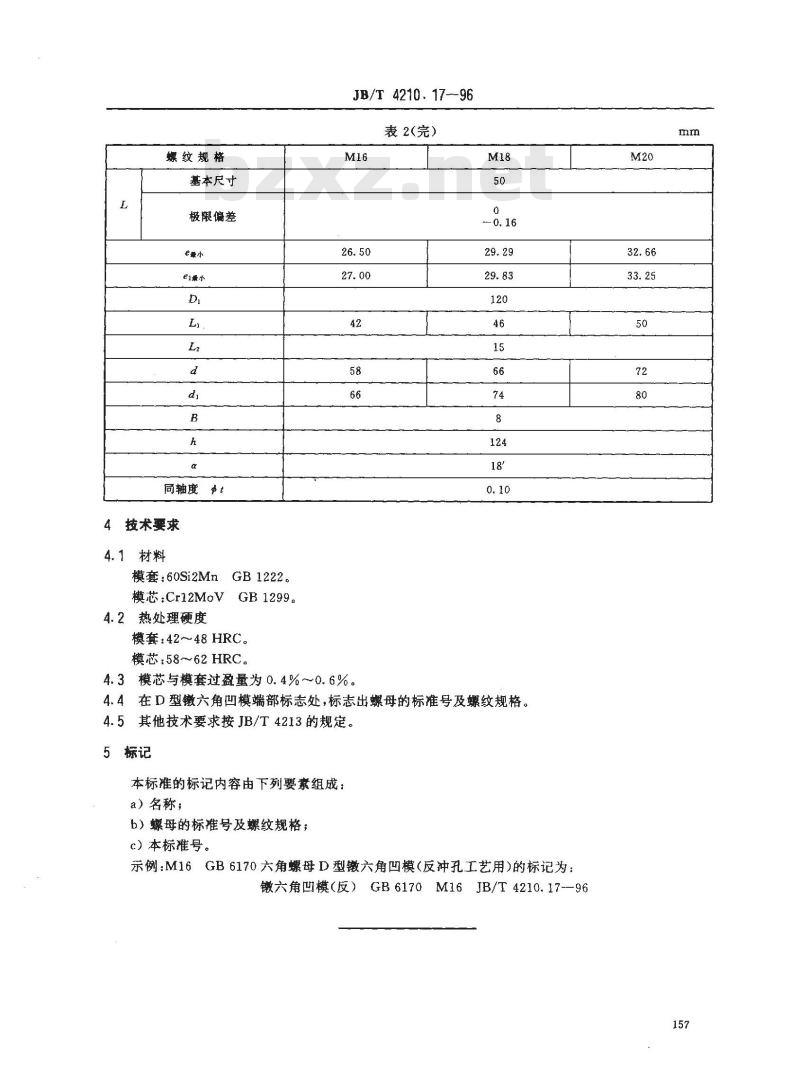

表2(完）
4.3模芯与模套过盈量为0.4%~0.6%。M18
4.4在D型镦六角凹模端部标志处，标志出螺母的标准号及螺纹规格。4.5其他技术要求按JB/T4213的规定。5标记www.bzxz.net
本标准的标记内容由下列要紊组成：a）名称；
b）螺母的标准号及螺纹规格；
c）本标准号。
示例：M16GB6170六角螺母D型镦六角凹模（反冲孔工艺用）的标记为：镦六角凹模（反）GB6170M16JB/T4210.17--96M20
