【机械行业标准(JB)】冷镦六角螺母模具镦六角下冲头 B型

本网站发布时间： 2024-08-03 21:26:34

JB/T4210.13-1996
现行
　点击下载此标准

基本信息

标准号：
JB/T 4210.13-1996
标准名称：
冷镦六角螺母模具镦六角下冲头 B型
标准类别：
机械行业标准(JB)
标准状态：
现行
发布日期：
1996-09-03
实施日期：
1997-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
78.95 KB

标准分类号

中标分类号：
机械>>工艺装备>>J46模具

关联标准

替代情况：
JB 4210.13-1986

出版信息

出版社：
机械工业出版社
页数：
7页
标准价格：
8.0 元
出版日期：
1997-07-01

其他信息

起草人：
李坚
起草单位：
沈阳标准件研究所
归口单位：
北京机电研究所
提出单位：
全国模具标准化技术委员会
发布部门：
中华人民共和国机械工业部
相关标签：
冷镦六角螺母模具冲头

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了冷镦GB 6170~6171、GB 6175~6176六角螺母M8~M20B型镦六角下冲头的结构型式与尺寸、技术要求和标记。 JB/T 4210.13-1996 冷镦六角螺母模具镦六角下冲头 B型 JB/T4210.13-1996

标准内容

部分标准内容：

中华人民共和国机械行业标准
冷六角螺母模具
徽六角下冲头B型
JB/T4210.13-96
代替JB4210.13---86
本标准规定了冷镦GB6170~~6171.GB6175~~6176六角螺母M8~M20B型六角下冲头的结构型式与尺寸、技术要求和标记。本标准适用于螺母自动冷机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6170—861型六角螺母A和B级
GB6171-861型六角螺母细牙A和B级GB6175--862型六角螺母A和B级
GB6176—862型六角螺母细牙A和B级GB1299-85合金工具钢技术条件
GB1222-84弹簧钢
技术条件
JB/T4213-96紧固件冷模具
3结构型式与尺寸

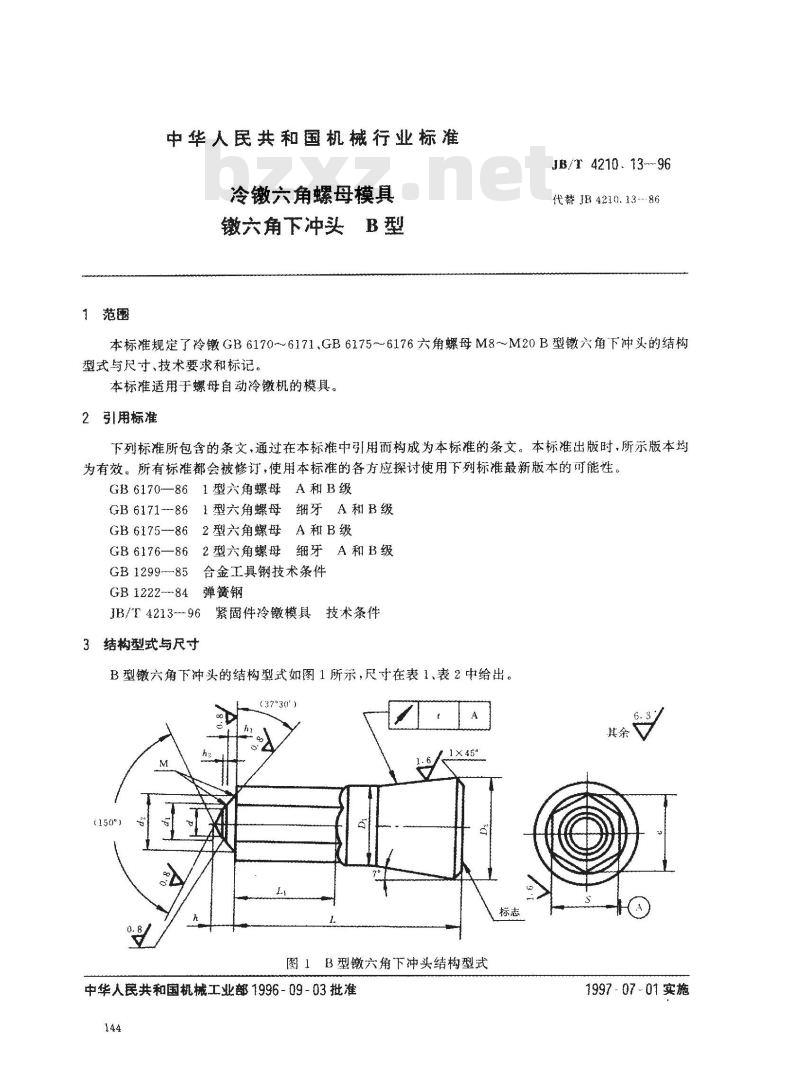

B型镦六角下冲头的结构型式如图1所示，尺寸在表1、表2中给出。3703
（150°）
图1B型六角下冲头结构型式
中华人民共和国机械工业部1996-09-03批准144
1997-07-01实施www.bzxz.net
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
e最小
斜向圆跳动t
JB/T4210.13-96

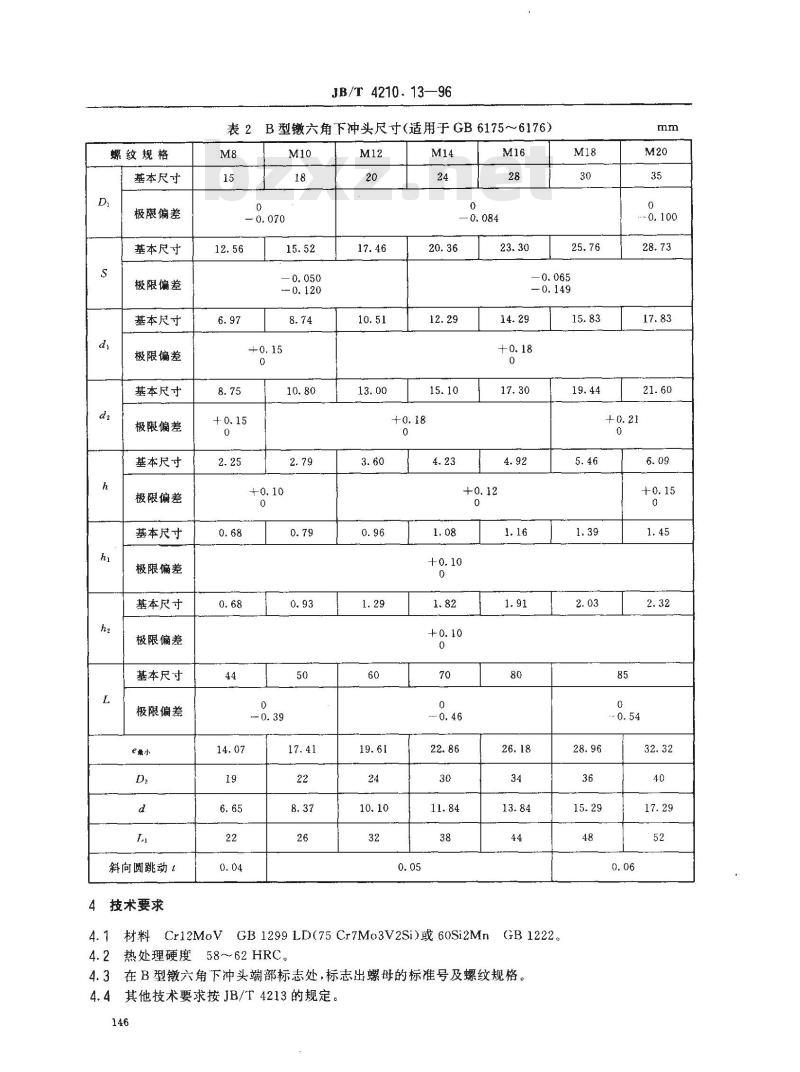

B型镦六角下冲头尺寸（适用于GB6170～6171)表1
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
e最小
斜向圆跳动！
4技术要求
JB/T4210.13—96
表2B型镦六角下冲头尺寸（适用于GB6175～6176)M8
4.1材料Cr12MoVGB1299LD(75Cr7Mo3V2Si)或60Si2MnGB 1222。
4.2热处理硬度
58~62 HRC
4.3在B型镦六角下冲头端部标志处，标志出螺母的标准号及螺纹规格。4.4其他技术要求按JB/T4213的规定146

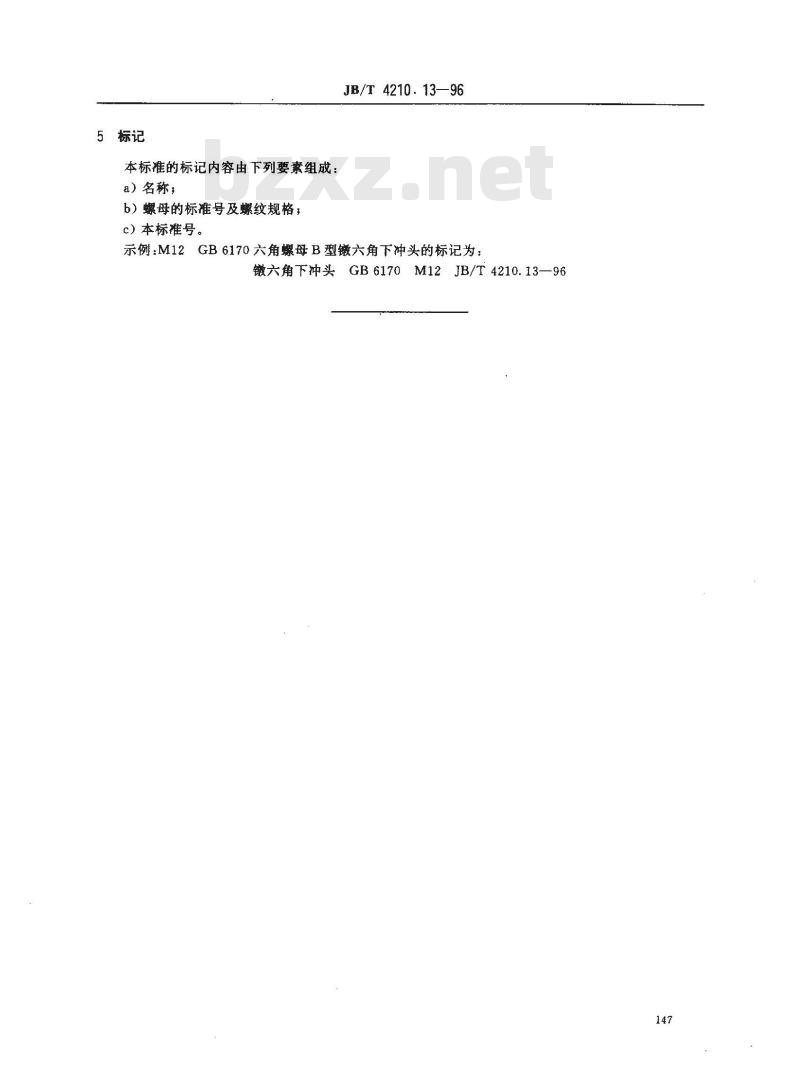

本标准的标记内容由下列要素组成：a）名称，
b）螺母的标准号及螺纹规格；
c）本标准号。
JB/T 4210.13—96
示例：M12GB6170六角螺母B型镦六角下冲头的标记为：镦六角下冲头GB6170M12JB/T4210.13—96147
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
