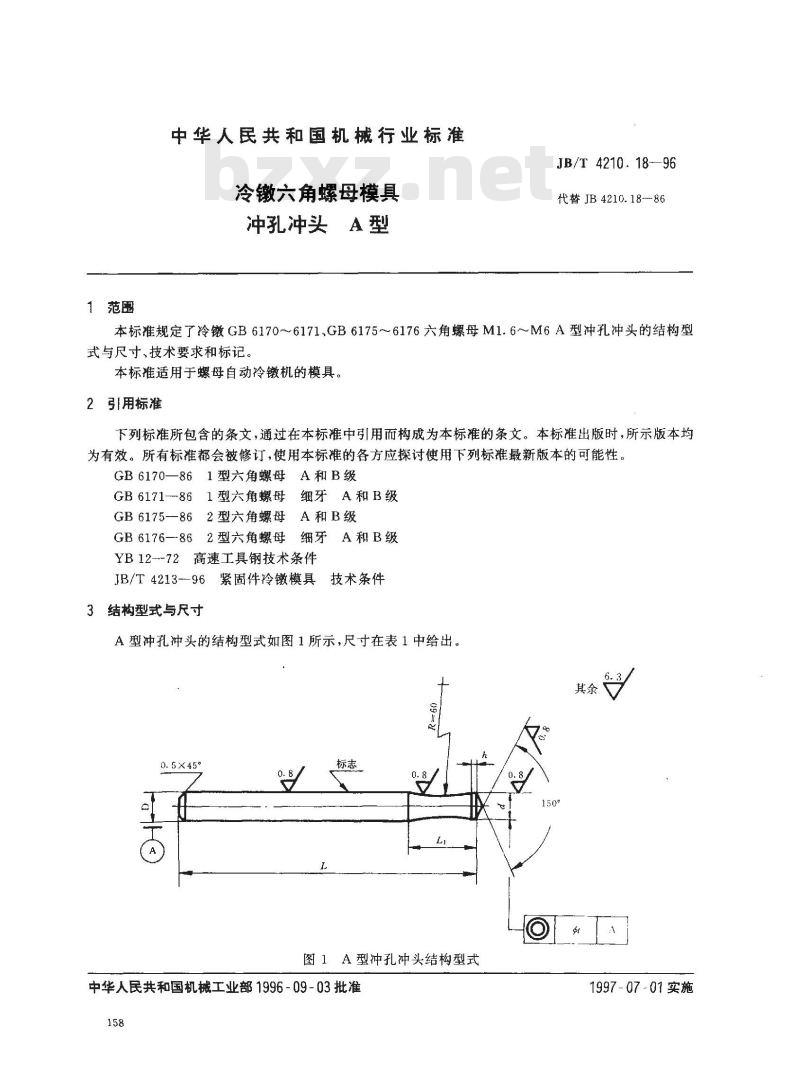

1范围
中华人民共和国机械行业标准
冷镦六角螺母模具
冲孔冲头A型
JB/T 4210.18-—96
代替JB4210.18-86
本标准规定了冷GB6170~6171,GB6175～6176六角螺母M1.6～M6A型冲孔冲头的结构型式与尺寸、技术要求和标记。
本标推适用于螺母自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6170—861型六角螺母A和B级
GB6171-861型六角螺母
细牙A和B级
GB6175--862型六角螺母
Ａ和B级
GB6176—862型六角螺母细牙A和B级YB12--72高速工具钢技术条件
JB/T4213--96紧固件冷模具
，技术条件
结构型式与尺寸
A型冲孔冲头的结构型式如图1所示，尺寸在表1中给出。0.5×45°
图1A型冲孔冲头结构型式
中华人民共和国机械工业部1996-09-03批准158免费标准bzxz.net
1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度t
4技术要求
JB/T 4210. 18—96

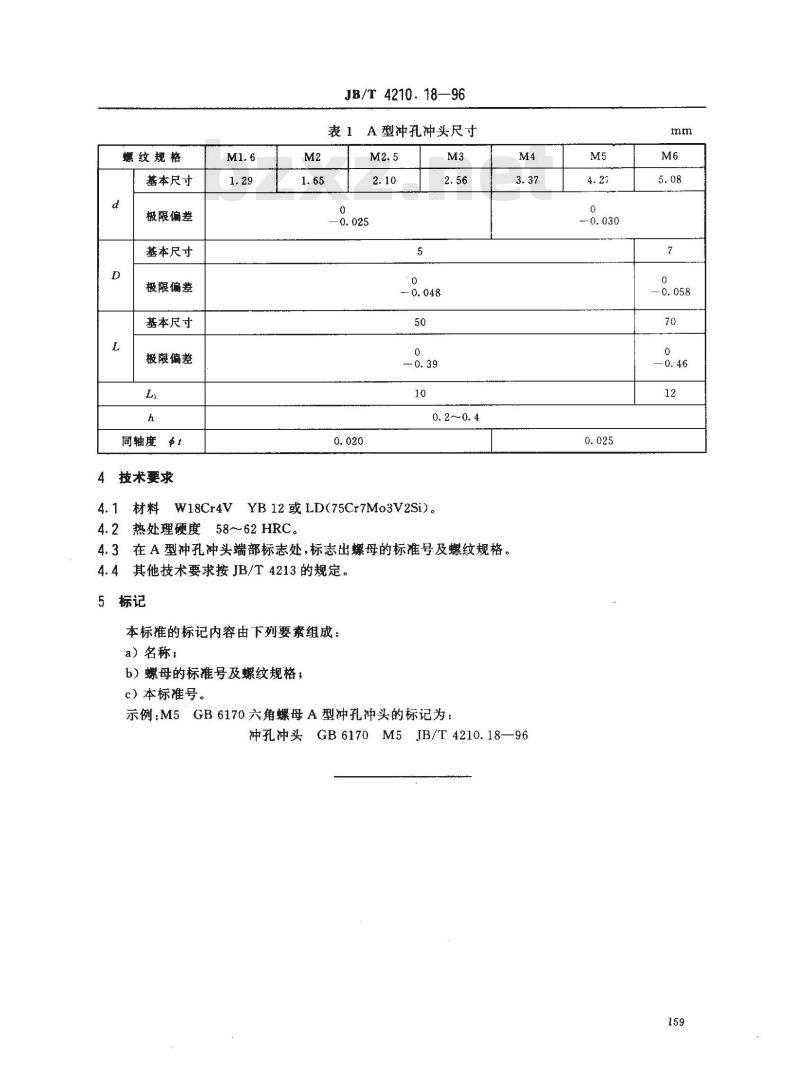

表1A型冲孔冲头尺寸
4.1 材料W18Cr4V YB 12或LD(75Cr7Mo3V2Si)。4.2热处理硬度58~62HRC。
4.3在A型冲孔冲头端部标志处，标志出螺母的标准号及螺纹规格。4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺母的标准号及螺纹规格，
c）本标准号。
示例：M5GB6170六角螺母A型冲孔冲头的标记为：M4
冲孔冲头GB6170M5JB/T 4210.18—96M5
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
