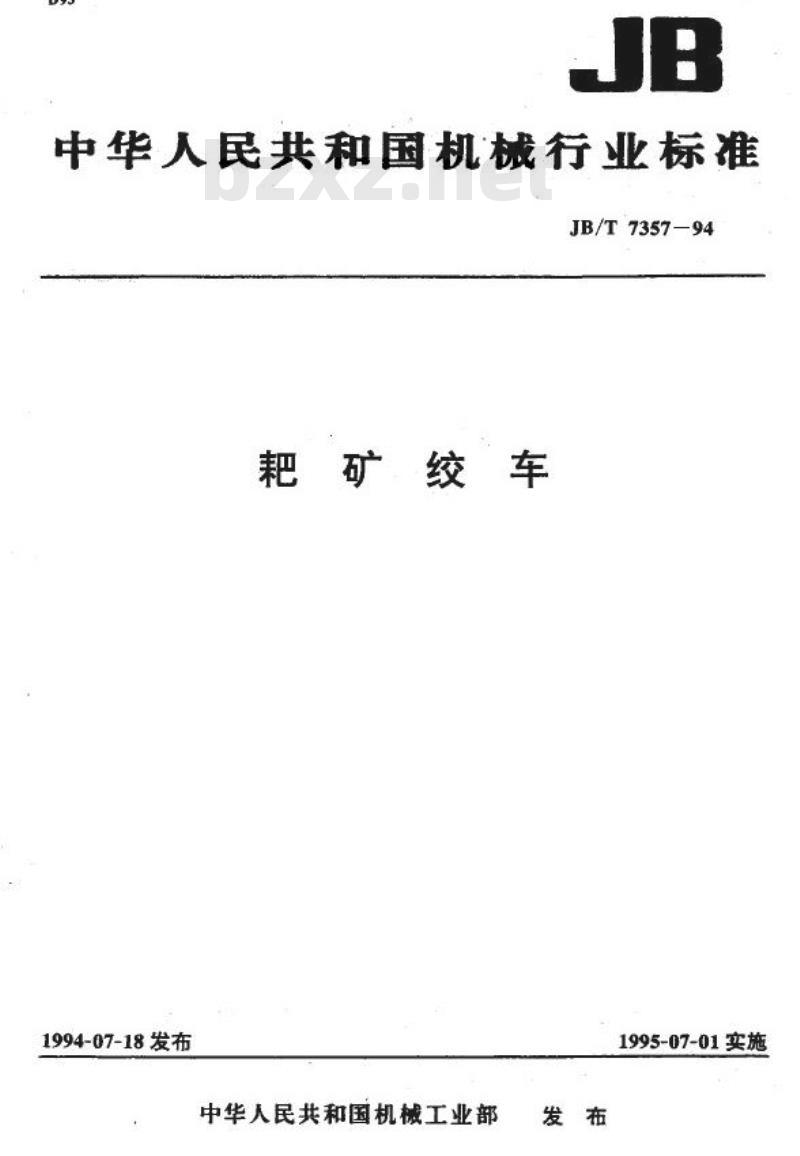

【机械行业标准(JB)】 耙矿绞车

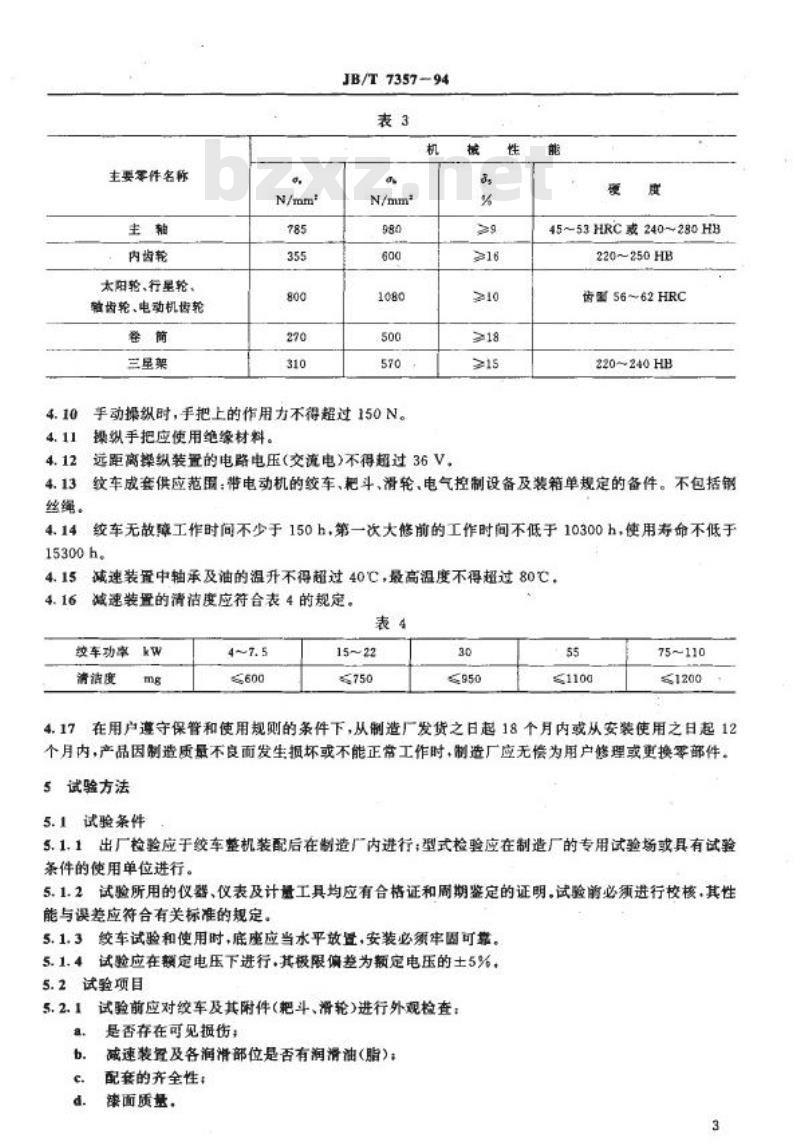

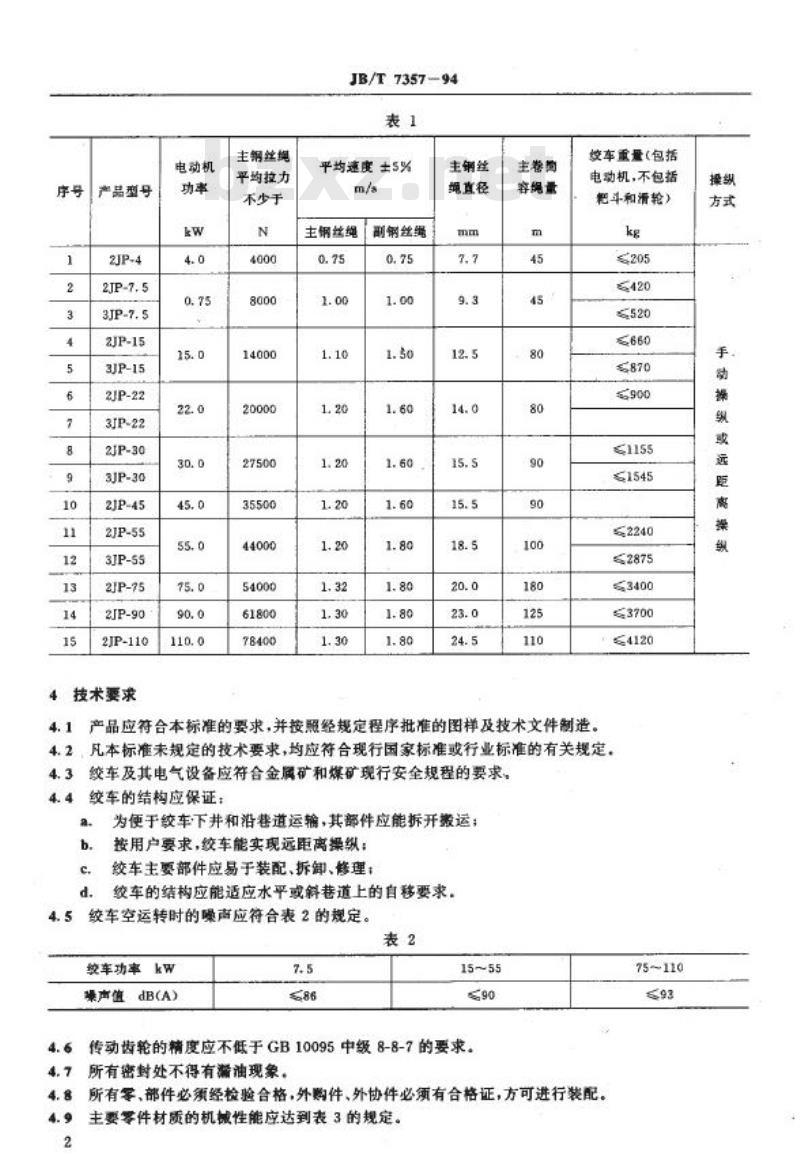

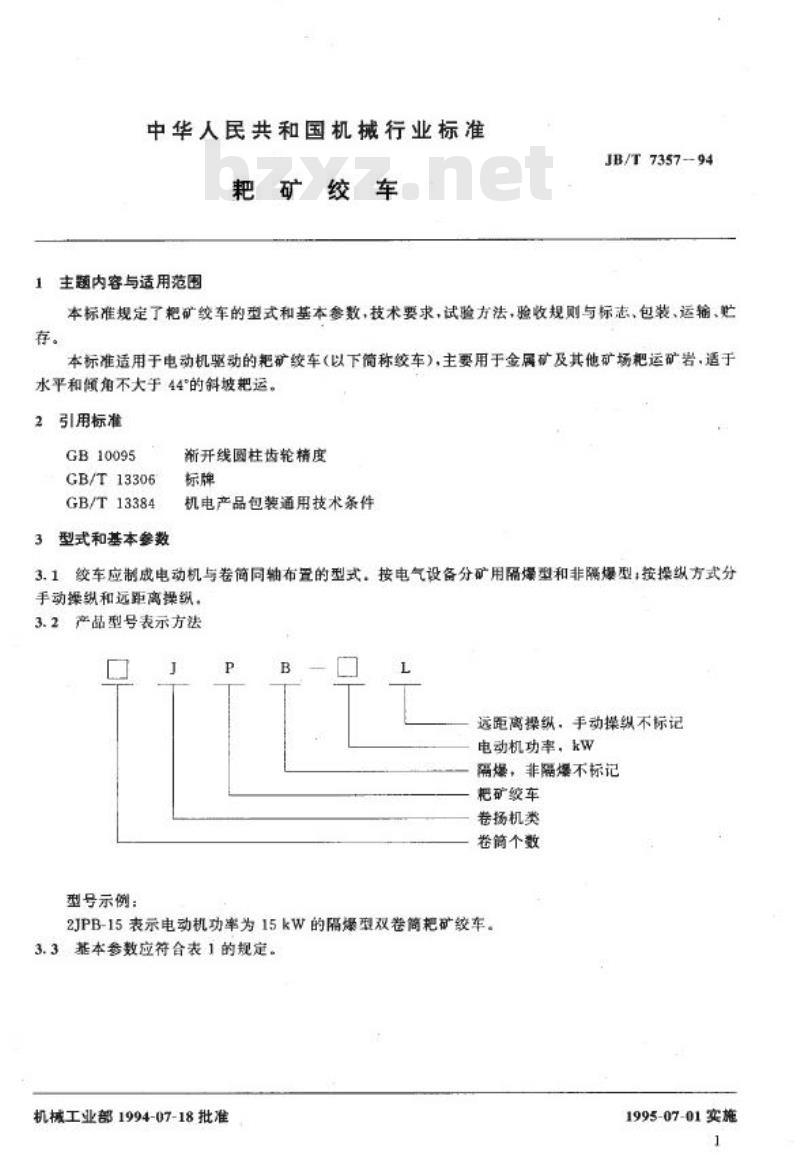

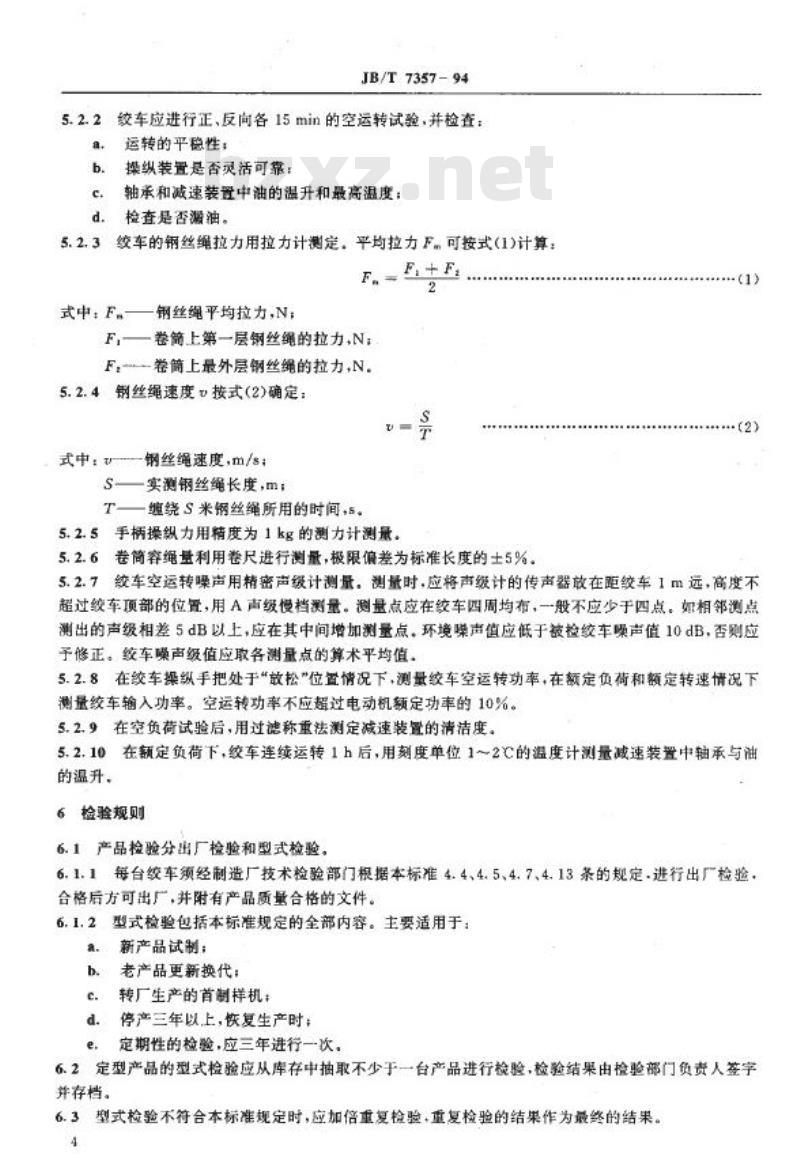

中华人民共和国机械行业标准 JB/T 7357—94 耙矿绞车 1994-07-18 发布 1995-07-01 实施 1 主题内容与适用范围 本标准规定了耙矿绞车的型式和基本参数，技术要求，试验方法，验收规则与标志，包装、运输、贮存。 本标准适用于电动机驱动的耙矿绞车（以下简称绞车），主要用于金属矿及其他矿场运矿岩，适于水平和倾角不大于44°的斜坡运输。 2 引用标准 GB10095 型式和基本参数 GB/T 13306 标牌 GB/T13384 机电产品包装通用技术条件 3 型式和基本参数 3.1 绞车应制成电动机与卷简同轴布置的型式，接电气设备分矿用隔爆型和非隔爆型；按操纵方式分手动操纵和远距离操纵。 型号示例： 2JPB-15 表示电动机功率为15kW的隔爆型双卷简耙矿绞车。 3.2 基本参数应符合表1的规定。 表1 绞车基本参数 产品型号 电动机功率 (kW) 主钢丝绳平均拉力 (N) 主钢丝绳速度 (m/s) 主钢丝绳直径 (mm) 2JP-4 4.0 4000 0.75 7.7 2JP-7.5 7.5 8000 1.00 9.3 3JP-7.5 7.5 14000 1.10 12.5 2JP-15 15.0 20000 1.20 14.0 3JP-15 15.0 27500 1.20 15.5 2JP-22 22.0 35500 1.20 15.5 3JP-22 22.0 44000 1.20 18.5 2JP-30 30.0 54000 1.32 20.0 3JP-30 30.0 61800 1.30 23.0 2JP-45 45.0 78400 1.30 24.5 2JP-55 55.0 87000 1.30 26.0 3JP-55 55.0 115500 1.32 28.0 2JP-75 75.0 154500 1.35 30.0 2JP-90 90.0 224000 1.40 32.0 2JP-110 110.0 287500 1.40 34.0 表2 绞车噪声标准 车功率 (kW) 噪声值 (dB(A)) 7.5 ≤86 15-55 ≤90 表3 绞车主要零件材质 主要零件名称 机性能要求 (N/mm²) 主轴 785 内齿轮 355 太阳轮、行星轮、轴齿轮、电动机齿轮 800 卷简 270 三星架 310 4.3 绞车及其电气设备应符合金属矿和煤矿现行安全规程的要求。 4.4 绞车的结构应保证： a. 为便于绞车下并和沿巷道运输，其部件应能拆开拨运； b. 按用户要求，绞车能实现远距离操纵； c. 绞车主要部件应易于装配、拆卸、修理； d. 绞车的结构应能适应水平或斜巷道上的自移要求； 4.5 绞车空运转时的噪声应符合表2的规定。 4.6 传动齿轮的精度应不低于GB10095中级8-8-7的要求。 4.7 所有密封处不得有滞油现象。 4.8 所有零部件必须经检验合格，外购件、外协件必须有合格证，方可进行装配。 4.9 主要零件材质的机械性能应达到表3的规定。 4.10 手动操纵时，手把上的作用力不得超过150N。 4.11 操纵手把应使用绝缘材料。 4.12 远离操纵装置的电路电压（交流电）不得超过36V。
