【机械行业标准(JB)】 非磨球轴承

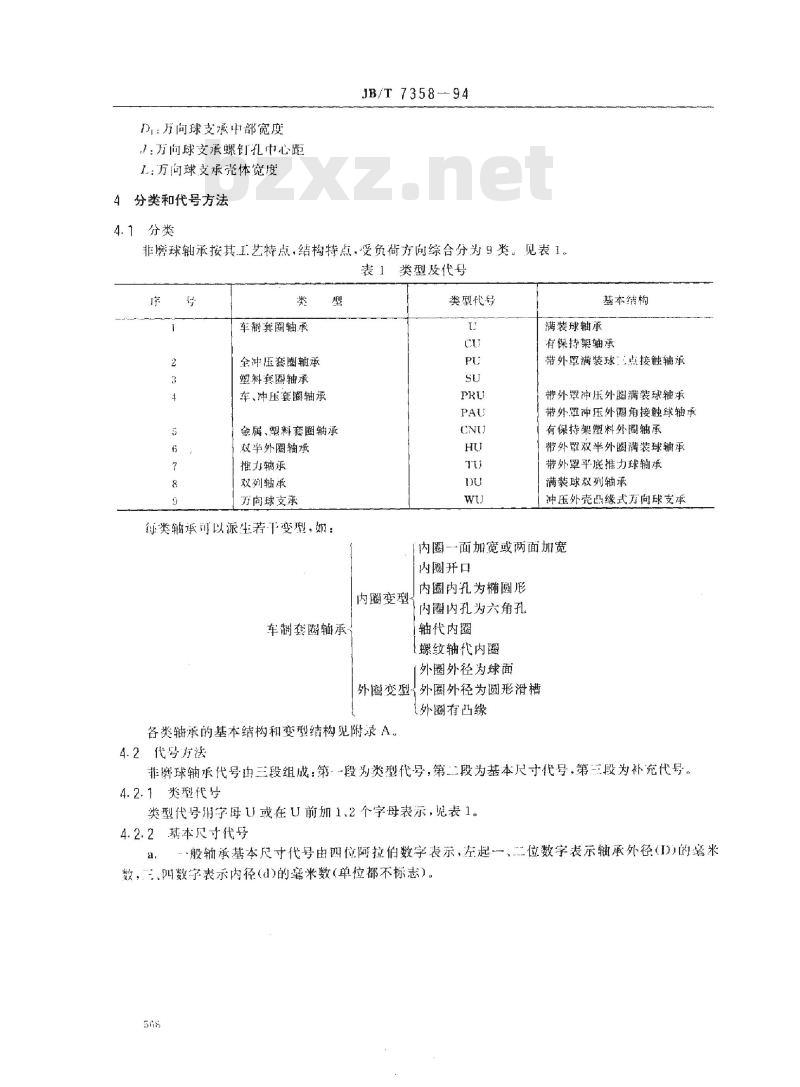

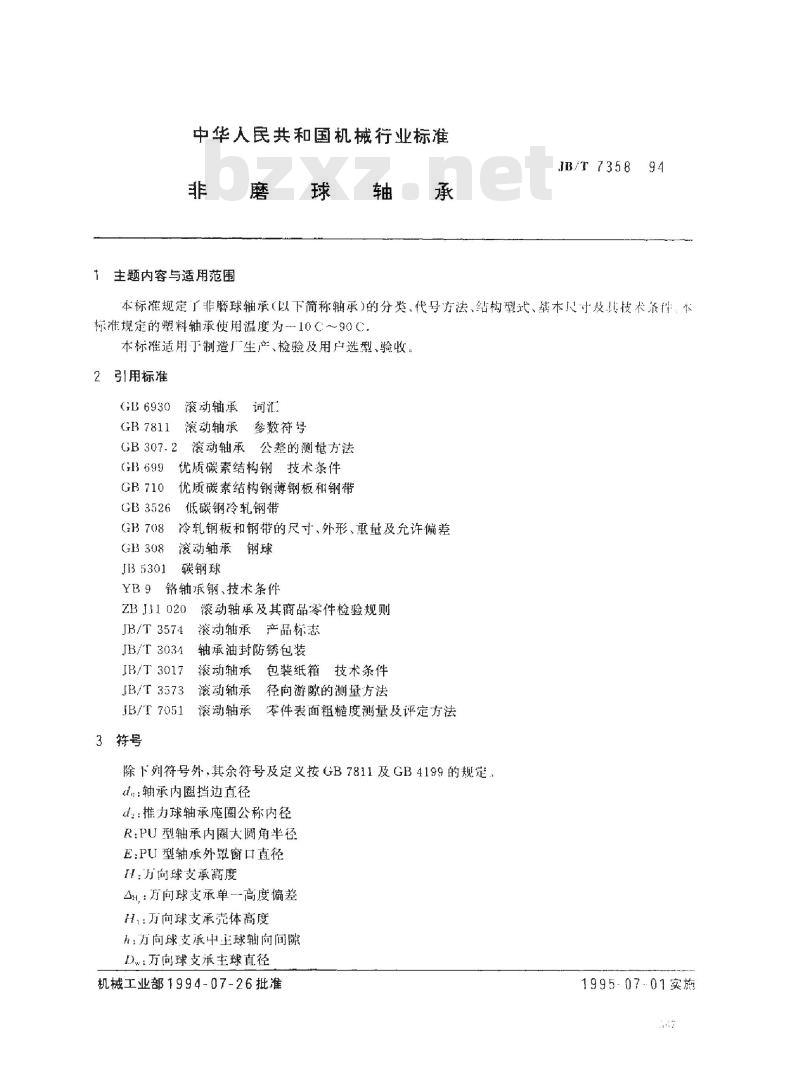

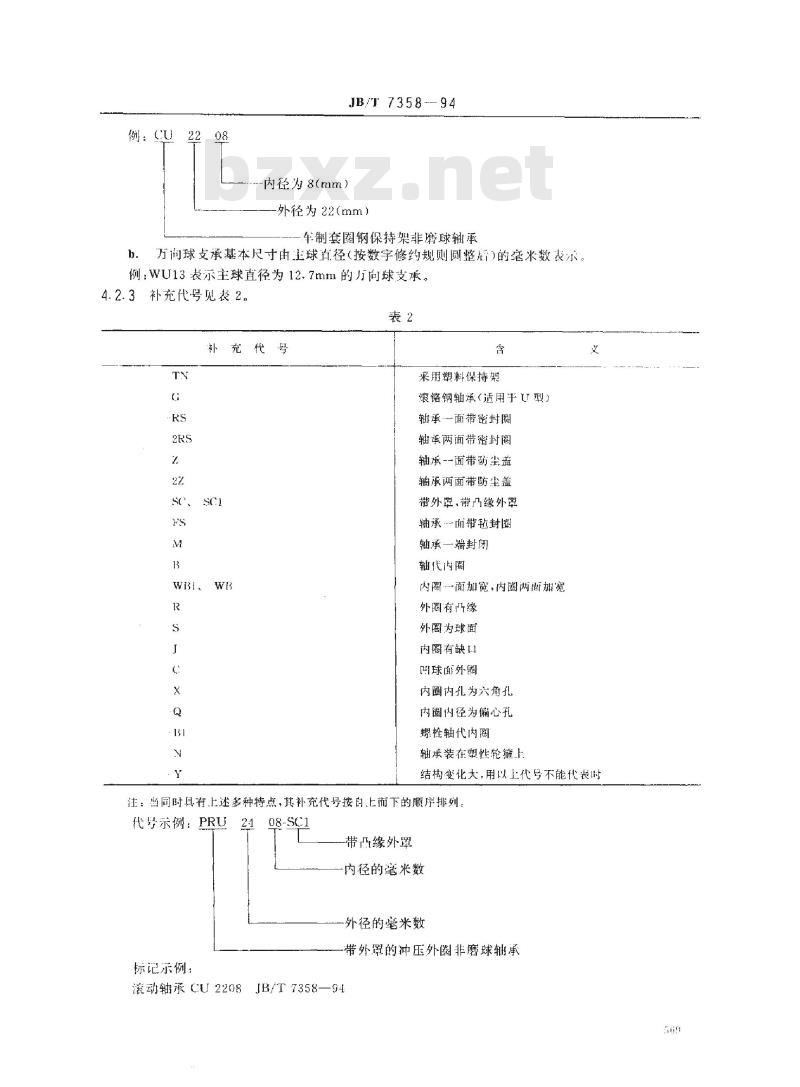

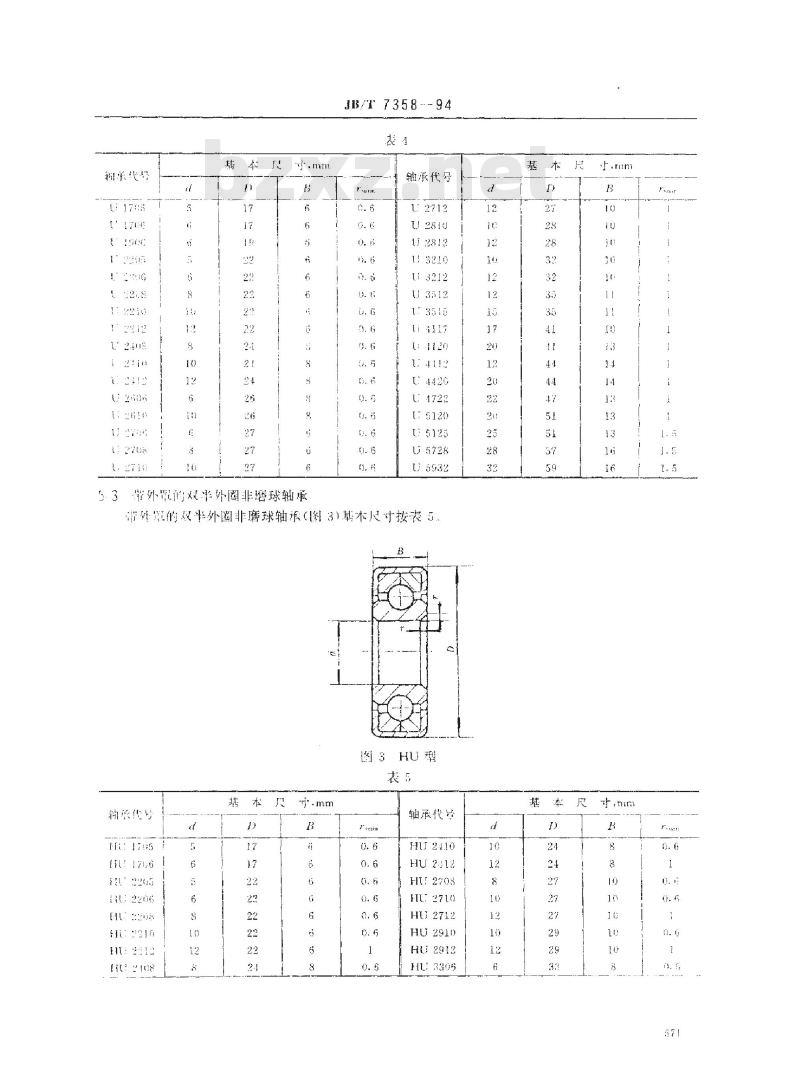

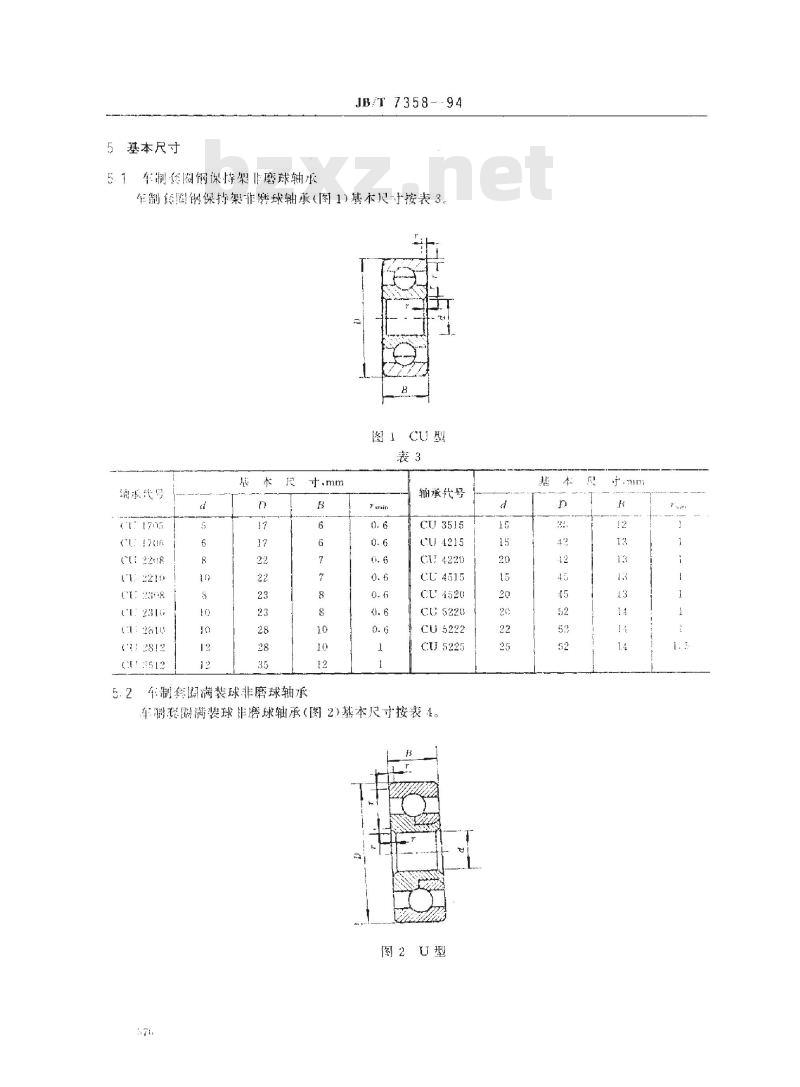

中华人民共和国机械行业标准 1 范围 本标准规定了非磨球轴承（以下简称轴承）的分类、代号方法、结构型式、基本尺寸及技术条件，适用于轴承的生产、检验、选型和验收。塑料轴承的使用温度范围为-10℃～90℃。 2 引用标准 GB 6930 滚动轴承词汇 GB 7811 滚动轴承参数符号 GB 307.2 滚动轴承公差的测量方法 GB 699 优质碳素结构钢技术条件 GB 710 优质碳素结构钢薄钢板和钢带 GB 3526 冷轧钢带 GB 308 滚动轴承钢球 YB 9 铬轴承钢技术条件 JB/T 3574 冷轧钢板和钢带的尺寸、外形、重量及允许偏差 3 符号 除下列符号外，其余符号及定义按GB 7811及GB 4199的规定： d：轴承内圈挡边直径 t：推力球轴承座公称内径 R：PU型轴承内圈大圆角半径 E：PU型轴承外窗口直径 H：万向球支承高度 AH：万向球支承单一高度偏差 D：万向球支承主球直径 L：万向球支承壳体宽度 4 分类和代号方法 4.1 分类 非磨球轴承按其工艺特点、结构特点、受负荷方向综合分为9类。具体分类见表1： 表1 类型及代号 1. 车制套圈轴承 2. 全冲压套圈轴承 3. 塑料套圈轴承 4. 车、冲压套圈轴承 5. 金属、塑料套圈轴承 6. 双半外圈轴承 7. 推力轴承 8. 双列轴承 9. 万向球支承 4.2 代号方法 非磨球轴承代号由三段组成：第一段为类型代号，第二段为基本尺寸代号，第三段为补充代号。 4.2.1 类型代号 类型代号用字母U或在U前加1-2个字母表示。 4.2.2 基本尺寸代号 一般轴承基本尺寸代号由四位阿拉伯数字表示，前两位表示轴承外径（单位为毫米），后两位表示内径（单位为毫米）。例如，CU2208表示内径8mm，外径22mm的车制套圈钢保持架非磨球轴承。 4.2.3 补充代号 补充代号如表2所示，表示轴承的特殊要求和结构特征。 表2 补充代号 TN 采用塑料保持架 RS 轴承面带密封圈 2RS 轴承两面带密封圈 S 轴承一端封闭 M 轴承两面带防尘盖 13 外圈外径为球面 5 轴承类型及应用 5.1 车制钢保持架非磨球轴承 车制钢保持架非磨球轴承适用于一般机械设备，具有较高的使用精度和可靠性。基本尺寸见表3。 6 附录A 各类轴承的基本结构和变型结构见附录A。
