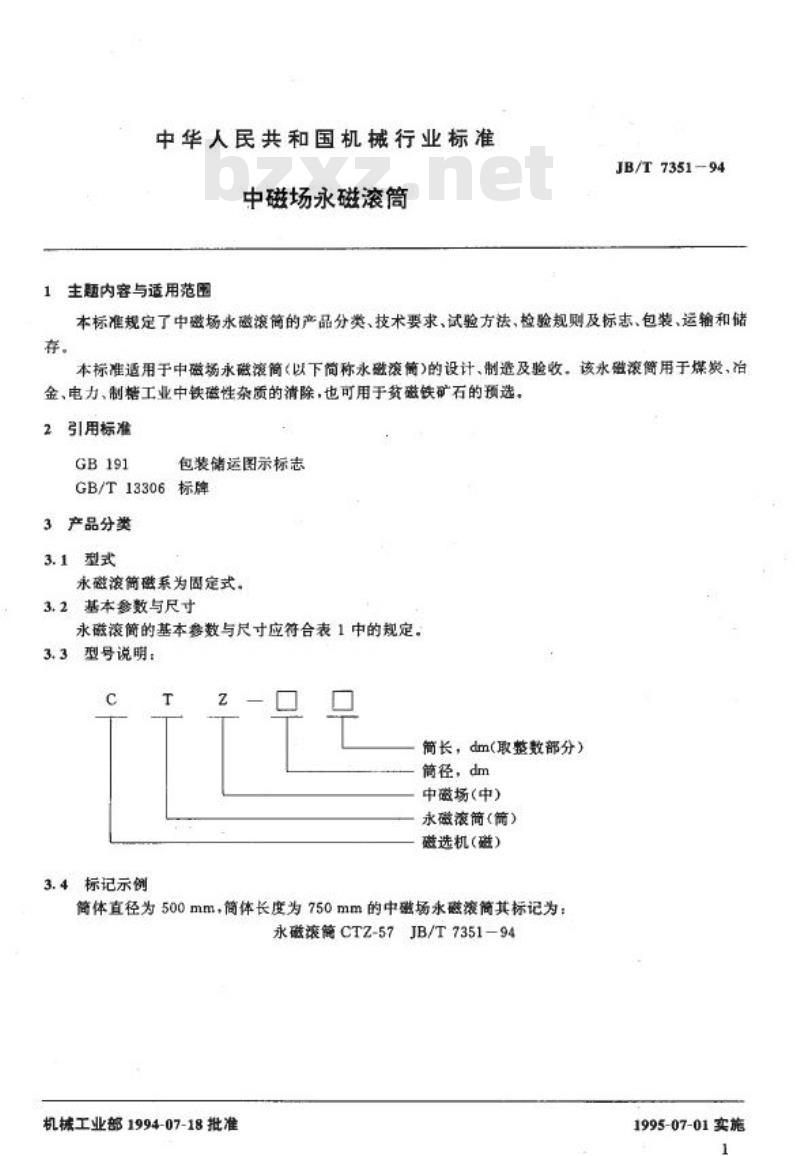

中磁场永磁滚筒
主题内客与适用范困
JB/T 735194
本标准规定了中磁场水微滚筒的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和储存。
本标准适用于中磁场永磁滚简(以下简称永磁滚篇)的设计、制造及验收。该水磁滚筒用于煤炭、冶金、电力、制糖工业中铁磁性杂质的清除，也可用于贫磁铁矿石的预选。引用标准
包装储运图示标志
GB/T13306标牌
3产品分类
3.1型式
永磁滚篇微系为围定式，
3.2基本参数与尺寸
永磁滚简的基本参数与尺寸应符合表1中的规定。3.3型号说明：
3.4标记示例
简长，dm(取整数部分）
简径，dm
中磁场(中)
永磁液简（篇）
磁选机（磁）
简体直径为500mm，简体长度为750mm的中磁场永磁滚简其标记为：永磁滚篇CTZ-57JB/T7351-94
机械工业部1994-07-18批准
1995-07-01实施
参数名称
简体直径
简体长度
相应输送机带宽
吸引区简表面磁感应强度mT
扫选区简表面磁感应强度
简体转速r/min
最大允许转矩N·m
被输送物料粒度
原量kg

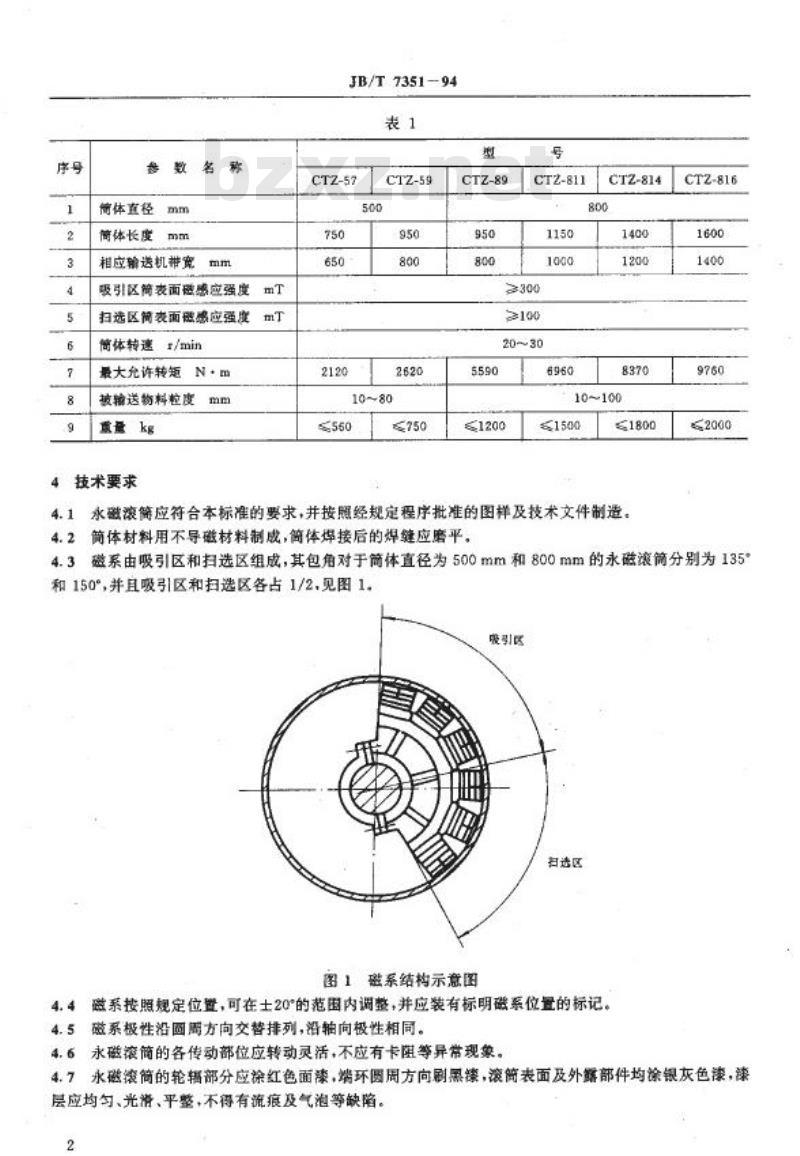

4技术要求
JB/T 735194
CTZ-57
CTZ-59
≤750
CTZ-89
CTZ-811
CTZ-814
≥100
10~100
≤1500
永磁滚应符合本标准的要求，并接照经规定程序批准的图样及技术文件制造。4.1
4.2简体材料用不导磁材料制成，筒体焊接后的焊缝应磨平。CTZ-816
4.3磁系由吸引区和扫选区组成，其包角对于简体直径为500mm和800mm的永磁滚简分别为135°和150°，并且吸引区和扫选区各占1/2.见图1吸引区
扫进区
图1磁系结构示意图
4.4磁系按照规定位置，可在士20°的范围内调整，并应装有标明磁系位置的标记。4.5磁系极性沿圆周方向交替排列，沿轴向极性相同。4.6永磁滚简的各传动部位应转动灵活，不应有卡阻等异带现象。4.7永磁滚简的轮辐部分应涂红色面漆，端环圆周方向剧黑漆，滚筒表面及外露部件均涂银灰色漆，层应均匀、光滑、平整，不得有流痕及气泡等缺陷。2

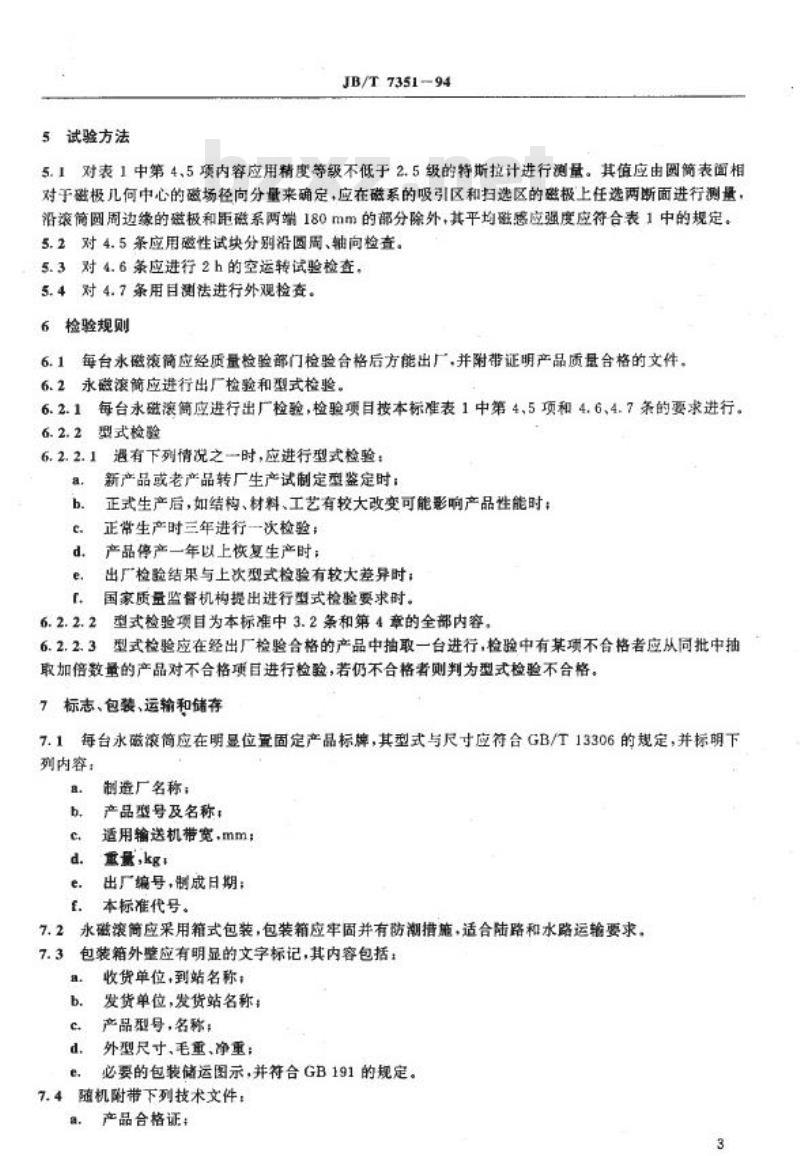

5试验方法
JB/T7351-94
5.1对表1中第4、5项内容应用精度等级不低于2.5级的特斯拉计进行测量。其值应由圆简表面相对于磁极几何中心的磁场径向分量来确定，应在磁系的吸引区和扫选区的磁极上任选两断面进行测量，沿滚篇圆周边缘的磁极和距磁系两端180mm的部分除外，其平均磁感应强度应符合表1中的规定。5.2对4.5条应用磁性试块分别沿圆周、轴向检查。5.3对4.6条应进行2h的空运转试验检查。5.4对4.7条用目测法进行外观检查。6检验规则
6.1每台永磁滚简应经质量检验部门检验合格后方能出厂，并附带证明产品质量合格的文件。6.2永磁滚简应进行出厂检验和型式检验。6.2.1每台永磁滚篇应进行出厂检验，检验项目接本标准表1中第4、5项和4.6、4.7条的要求进行。6.2.2型式检验
6.2.2.1遇有下列情况之时，应进行型式检验：a.
新产品或老产品转厂生产试制定型鉴定时；正式生产后，如结构、材料、工艺有较大改变可能影响产品性能时；正常生产时三年进行一次检验；产品停产一年以上恢复生产时；出厂检验结果与上次型式检验有较大差异时；国家质量监督机构提出进行型式检验要求时。6.2.2.2型式检验项目为本标准中3.2条和第4章的全部内容。6.2.2.3型式检验应在经出厂检验合格的产品中抽取一台进行，检验中有某项不合格者应从同批中抽取加倍数量的产品对不合格项目进行检验，若仍不合格者则判为型式检验不合格。7标志、包装、运输和储存
7.1每台永磁滚简应在明显位置固定产品标牌，其型式与尺寸应符合GB/T13306的规定，并标明下列内容：
制造厂名称：
产品型号及名称：
适用输送机带宽mm：
d.重量，kgt
出厂编号，制成日期：
本标准代号。
7.2永磁滚筒应采用箱式包装，包装箱应牢固并有防潮措施，适合陆路和水路运输要求。7.3包装箱外整应有明显的文字标记，其内容包括：a.
收货单位，到站名称；
发货单位，发货站名称：
产品型号，名称；
外型尺寸、毛重、净重：
必要的包装储运图示，并符合GB191的规定。7.4随机附带下列技术文件：
产品合格证：
产品说明书：
c.装箱单。
JB/T7351-94

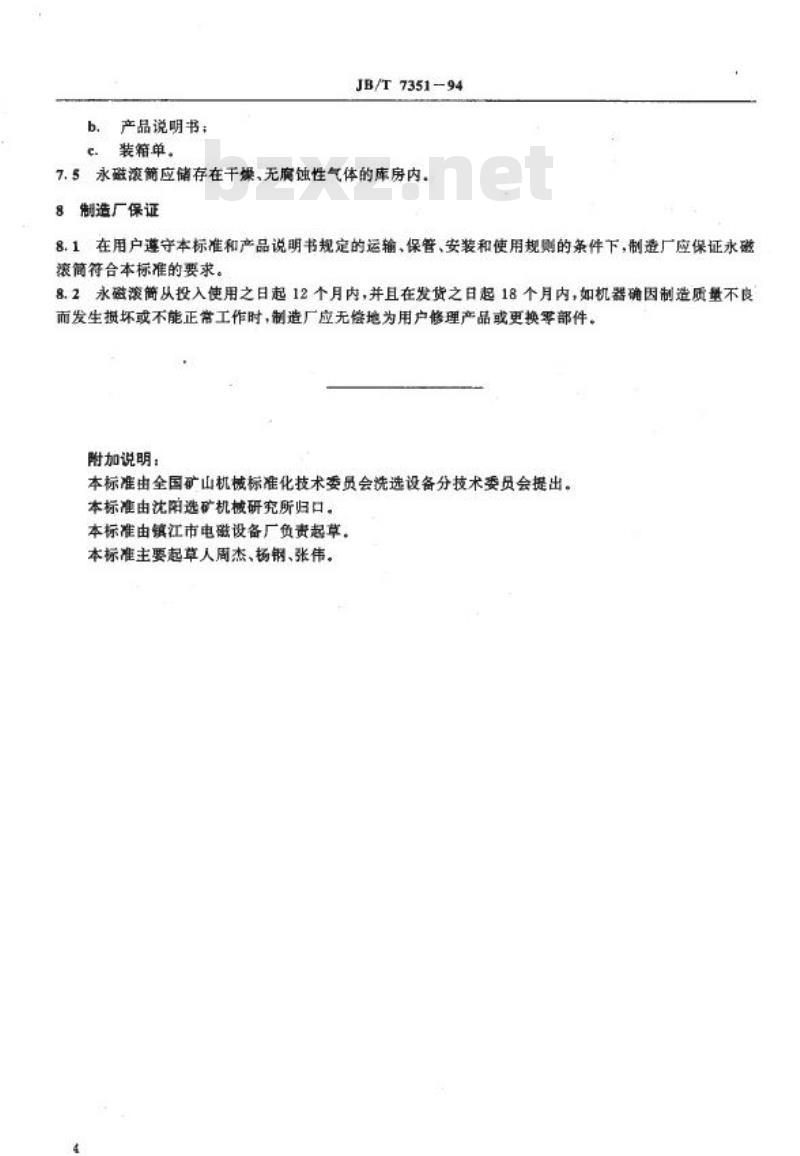

7.5永磁滚简应储存在干燥、无腐蚀性气体的库房内。8制造厂保证
8.1在用户遵守本标准和产品说明书规定的运输、保管、安装和使用规则的条件下，制造厂应保证永磁滚简符合本标准的要求。
8.2永磁滚筒从投入使用之日起12个月内，并且在发货之日起18个月内，如机器确因制造质量不良而发生损坏或不能正常工作时，制造厂应无偿地为用户修理产品或更换零部件。附加说明：
本标准由全国矿山机械标准化技术委员会洗选设备分技术委员会提出。本标准由沈阳选矿机械研究所归口。本标准由镇江市电磁设备厂负责起草。本标准主要起草人周杰、杨钢、张伟。
