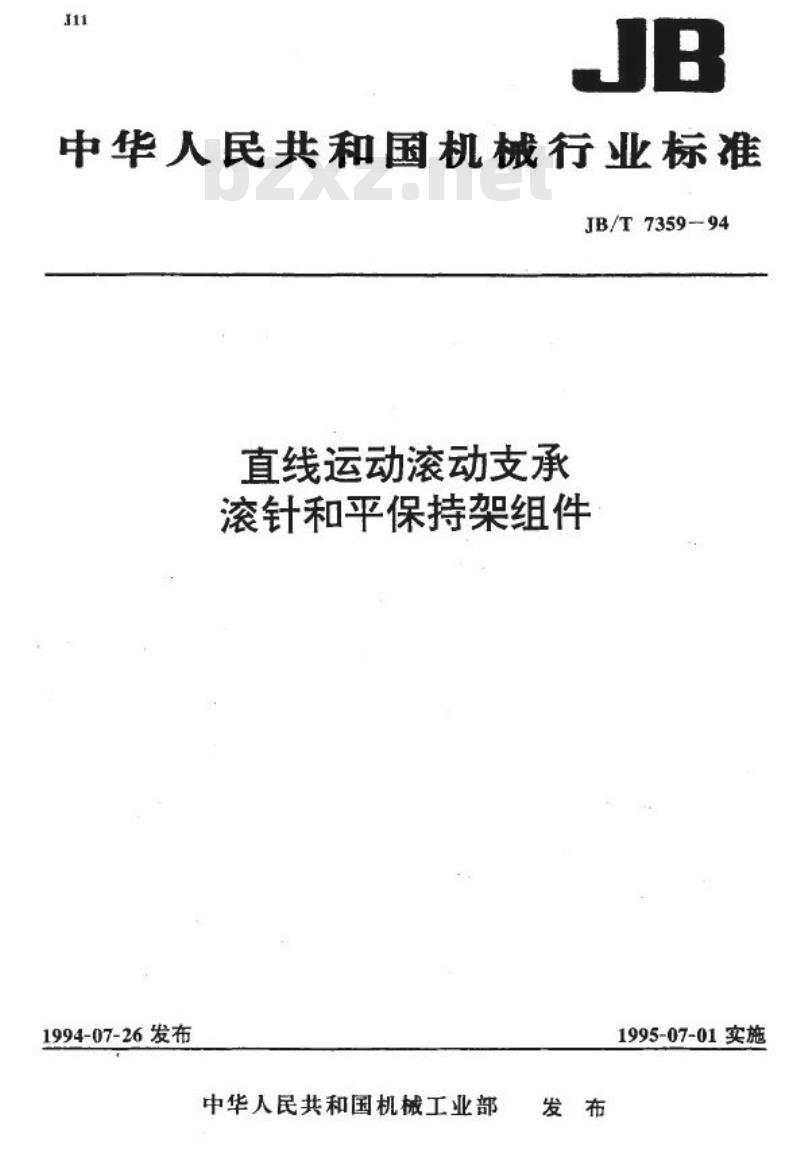

中华人民共和国机械行业标准
JB/T7359-94
直线运动滚动支承
滚针和平保持架组件
1994-07-26发布
中华人民共和国机械工业部
1995-07-01实施

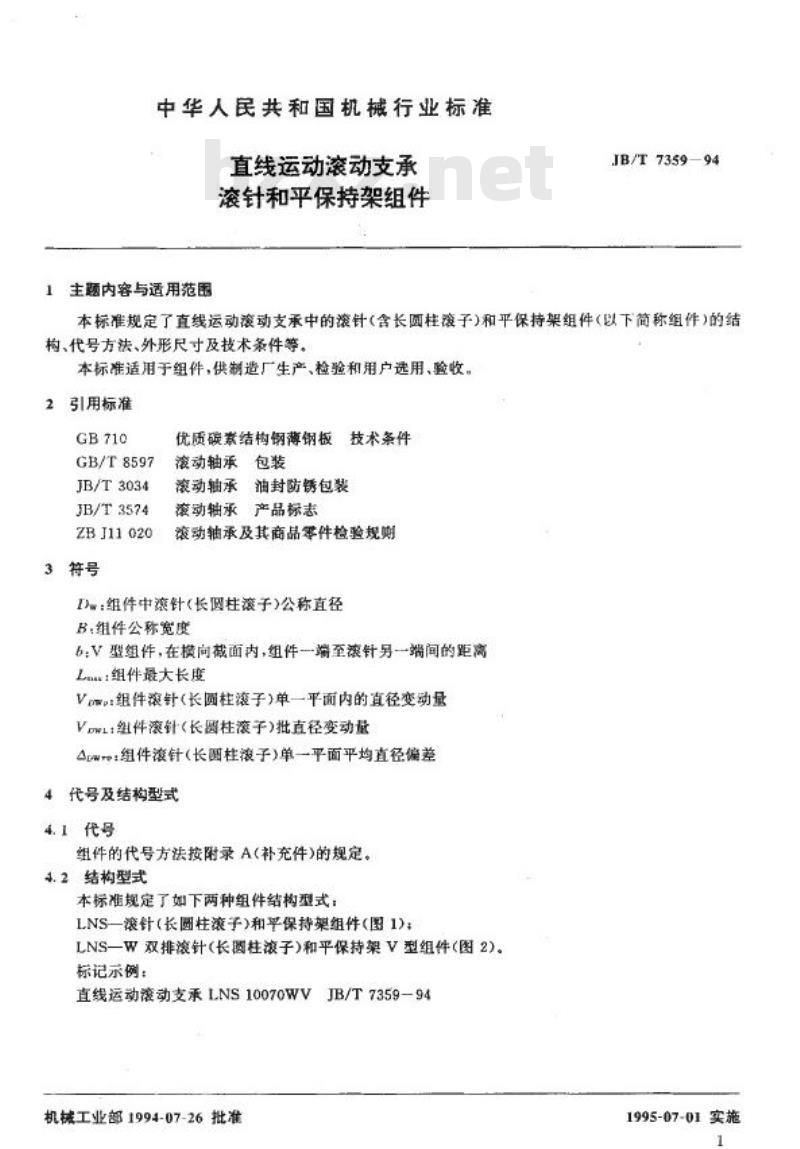

中华人民共和国机械行业标准
直线运动滚动支承
滚针和平保持架组件
1主题内容与适用范围
JB/T7359—94
本标准规定了直线运动滚动支承中的滚针（含长圆柱凌子)和平保持架组件（以下简称组件）的结构、代号方法、外形尺寸及技术条件等，本标准适用于组件，供制造厂生产、检验和用户选用、验收。2引用标准
GB/T8597
JB/T3034
JB/T3574
ZBJ11020
3符号
优质碳索结构钢薄钢板
技术条件
滚动轴承包装
滚动轴承油封防锈包装
液动轴承产品标志
动轴承及其商品零件检验规购
I)w：组件中滚针(长圆柱滚子)公称直径B.组件公称宽度
b；V型组件，在横向截面内，组件一端至滚针另一端间的距离L..组件最大长度
Vs：组件滚针(长圆柱滚子)单一平面内的直径变动量Vtt组件滚针(长國柱滚子)批直径变动量rw：组件液针（长函柱液子)单一平面平均直径偏差4代号及结构型式
4.1代号
组件的代号方法按附录A(补充件)的规定。4.2结构型式
本标准规定了如下两种组件结构型式：LNS一滚针（长圆柱滚子)和单保持架组件（图1)：LNS一W双排滚针(长圆柱滚子)和平保持架V型组件(图2)。标记示例：
直线运动滚动支承LNS10070WV
JB/T7359—94
机械工业部1994-07-26批准
1995-07-01实施

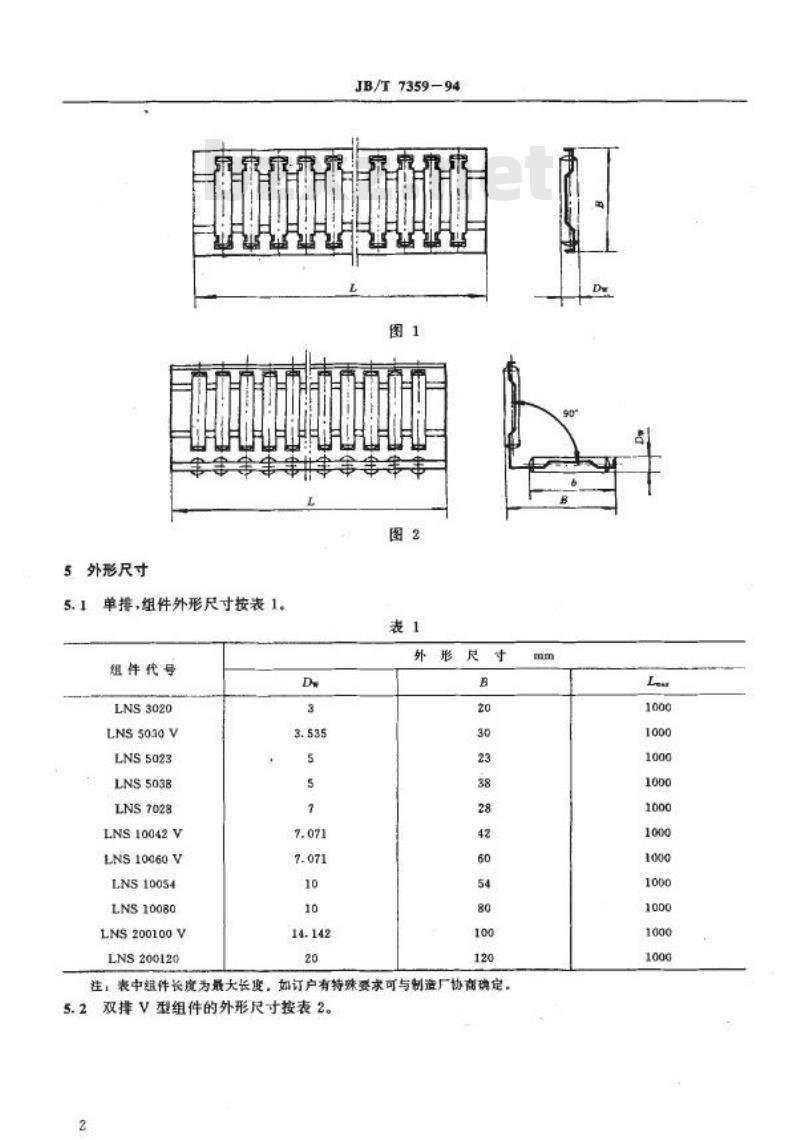

5外形尺寸
全全毕
5.1单排，组件外形尺寸按表1。组件代号
LNS3020
LNS5030V
LNS5023
LNS5038
LNS 7028
LNS10042V
LNS10060V
LNS10054
LNS10080
LNS200100V
LNS200120
JB/T7359-94
外形尺寸

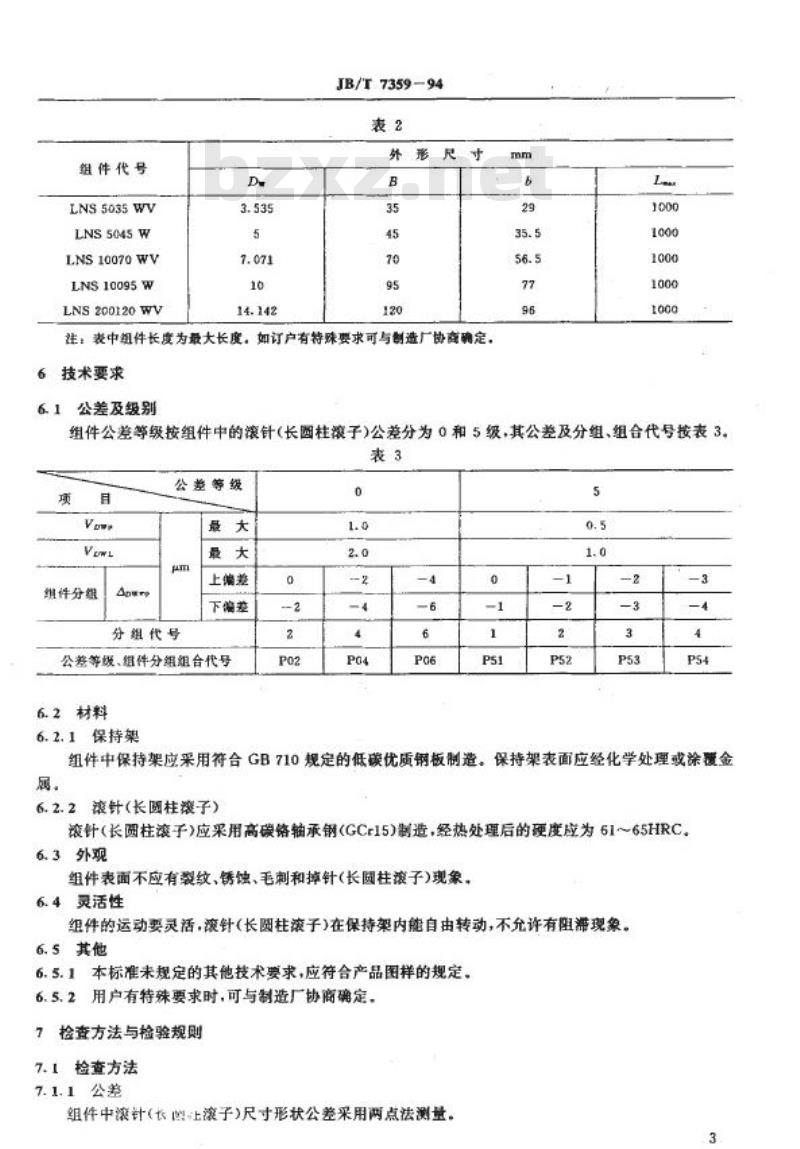

注：表中纽件长度为最大长度，如订户有特殊要求可与制造厂协离碘定，5.2双排V型组件的外形尺寸按表2。2Www.bzxZ.net
组件代号
LNS5035WV
LNS 5045 W
LNS10070WV
LNS10095W
LNS200120WV
JB/T7359-94
注：表中组件长度为最大长度，如订户有特殊要求可与制造厂协商确定。6技术要求
6.1公差及级别
组件公差等级按组件中的滚针（长圆柱滚子)公差分为0和5级，其公差及分组、组合代号按表3。表3
组件分组
公差等级
上偏差
下偏差
分组代号
公差等级、组件分组组合代号
6.2材料
6.2.1保持架
组件中保持架应采用符合GB710规定的低碳优质钢板制造。保持架表面应经化学处理或涂覆金属。
6.2.2滚针(长圆柱滚子）
滚针(长圆柱滚子)应果用高碳轴承钢(GCr15)制造，经热处理后的硬度应为61～65HRC。6.3外观
组件表面不应有裂纹、锈蚀、毛刺和掉针(长圆柱滚子)现象。6.4
灵活性
组件的运动要灵活，滚针(长圆柱滚子)在保持架内能自由转动，不允许有阻滞现象。6.5其他
6.5.1本标准未规定的其他技术要求，应符合产品图样的规定。6.5.2用户有特殊要求时，可与制造厂协商确定，7检查方法与检验规则
7.1检查方法
7.1.1公差
组件中滚针(长函上滚子)尺寸形状公差采用两点法测量。3

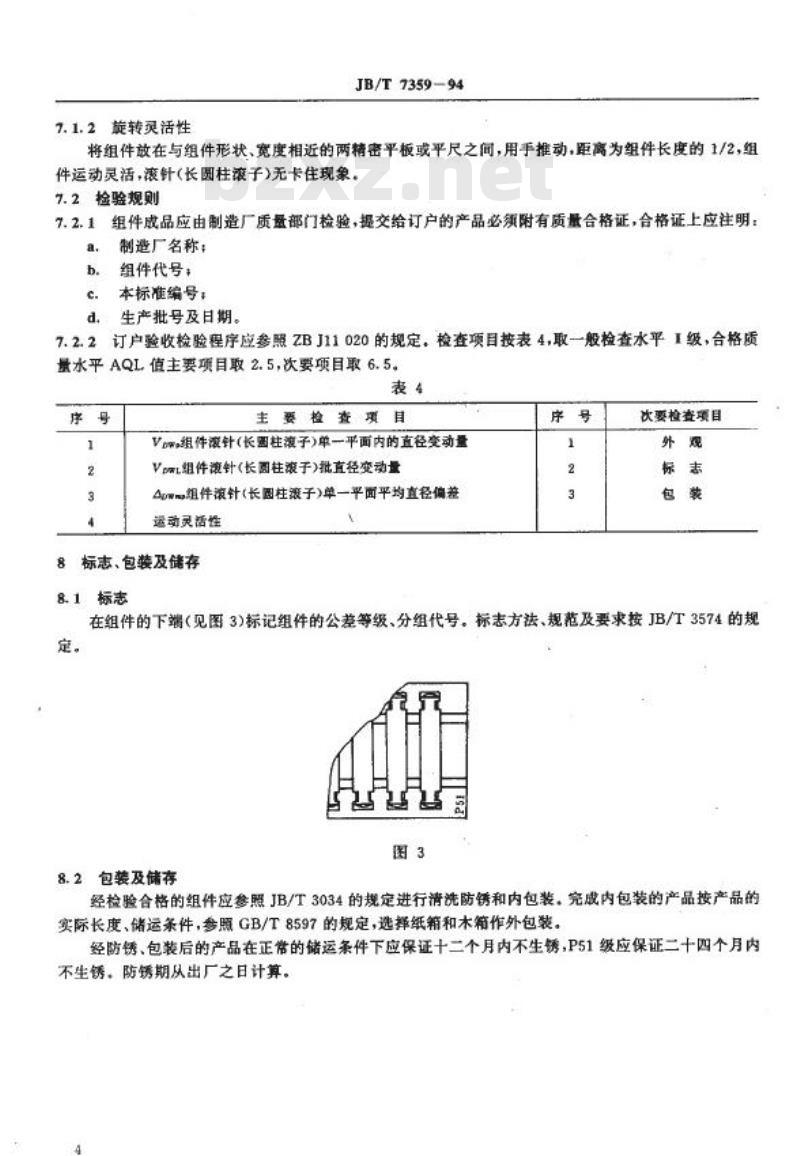

7.1.2旋转灵活性
JB/T7359-94
将组件放在与组件形状、宽度相近的两精密平板或平尺之间，用手推动，距离为组件长度的1/2，组件运动灵活，滚针（长圆柱滚子）无卡住现象。7.2检验规则
7.2.1组件成品应由制造厂质量部门检验，提交给订户的产品必渠附有质量合格证，合格证上应注明：a.
制造厂名称；
组件代号：
本标准编号：
生产批号及日期。
7.2.2订户验收检验程序应参照ZBJ11020的规定，检查项目按表4，取一般检查水平I级，合格质量水平AQL值主要项目取2.5，次要项目取6.5。表4
主要检查项目
V组件液针(长圈柱激子)单一平面内的直径变动量VWL组件针(长圆柱滚于)批直径变动量Aowm组件滚针(长圈柱激子）单一平面平均直径偏差遥动灵活性
8标志、包装及储存
次要检查项目
8.1标患
在组件的下端（见图3)标记组件的公差等级、分组代号。标志方法、规范及要求按JB/T3574的规定。
8.2包装及储存
经检验合格的组件应参照JB/T3034的规定进行清洗防锈和内包装。完成内包装的产品按产晶的实际长度、储运条件，参照GB/T8597的规定，选择纸箱和木箱作外包装。经防锈、包装后的产品在正常的储运条件下应保证十二个月内不生锈，P51级应保证二十四个月内不生锈，防锈期从出厂之日计算。A1组件代号的构成
JB/T7359—94
附录A
组件代号方法
(补充件）
组件代号由基本代号和补充代号两部分组成。A1.1基本代号
基本代号用字母和数字表示，由前、中、后三部分组成。前部：用字母LNS表示属直线运动滚针导轨支承类，滚动体是滚针（长圆柱滚子）。中部：用数字表示组件的外形尺寸，从左至右表示组件中滚针（长四柱滚子)的公称直径，组件宽度和长度。表示方法按表A1。
后部；表示直线运动滚针导轨支承的结构特点，对于组件省略，不表示。表A1
组件尺寸
A1.2补充代号
用10倍或210倍的公称直径亲米数表承（单位省略）用其公称旁来数表示(单位省略)除接标准规定的长度可睿略不表示外，其余按\/长度的公称章米数表示“（单位省略）补充代号用字母和数字表示组件结构、材料改变、组件公差等级及分组。主要补充代号列入表A2：组件分组及组件公差等级、分组组合代号按本标准表3。表A2
A2代号示例
V型90°[双排衰针(长图柱衰子)结构]组件中液动体直径用210D表示时平型，双排滚针(长图柱浓子)结构保持架材料用塑料
5级，分组(0~-1jm）
滚针公称直径，组件公称宽度、长度分别为5mm、38mm，1000mm直线运动滚针导轨支承滚针和平保持架组件5
5035/650
JB/T7359-94
V型结构，与Dw至5mm的平导轨用组件配套使用，0级、分组(0~-2m）
滚针公称直径，组件公称宽度、长度分别为3.535mm、35mm,650mm
直线运动滚针导轨支承滚针和平保持架组件JB/T7359-94
附录B
滚针和平保持架相关件技术要求(参考件）
本附录规定了与组件应用相关导轨的技术要求，供订户制作导轨用。B1材料
制作导轨的材料可采用高碳铬轴承钢GCr15、碳素工具钢T7~T10或优质碳索结构钢55。B2
导轨工作表面硬度应不低于58HRC(表面率火硬化层厚度为2mm左右）。表面粗糙度
导轨工作表面粗糙度R，值为0.8μm。附加说明：
本标准由全国滚动轴承标准化技术委员会提出。本标准由机被工业部洛阳轴承研究所归口并负责起草。本标准主要起草人徐文宝。
