【机械行业标准(JB)】 轴流式水轮机不锈钢叶片铸件

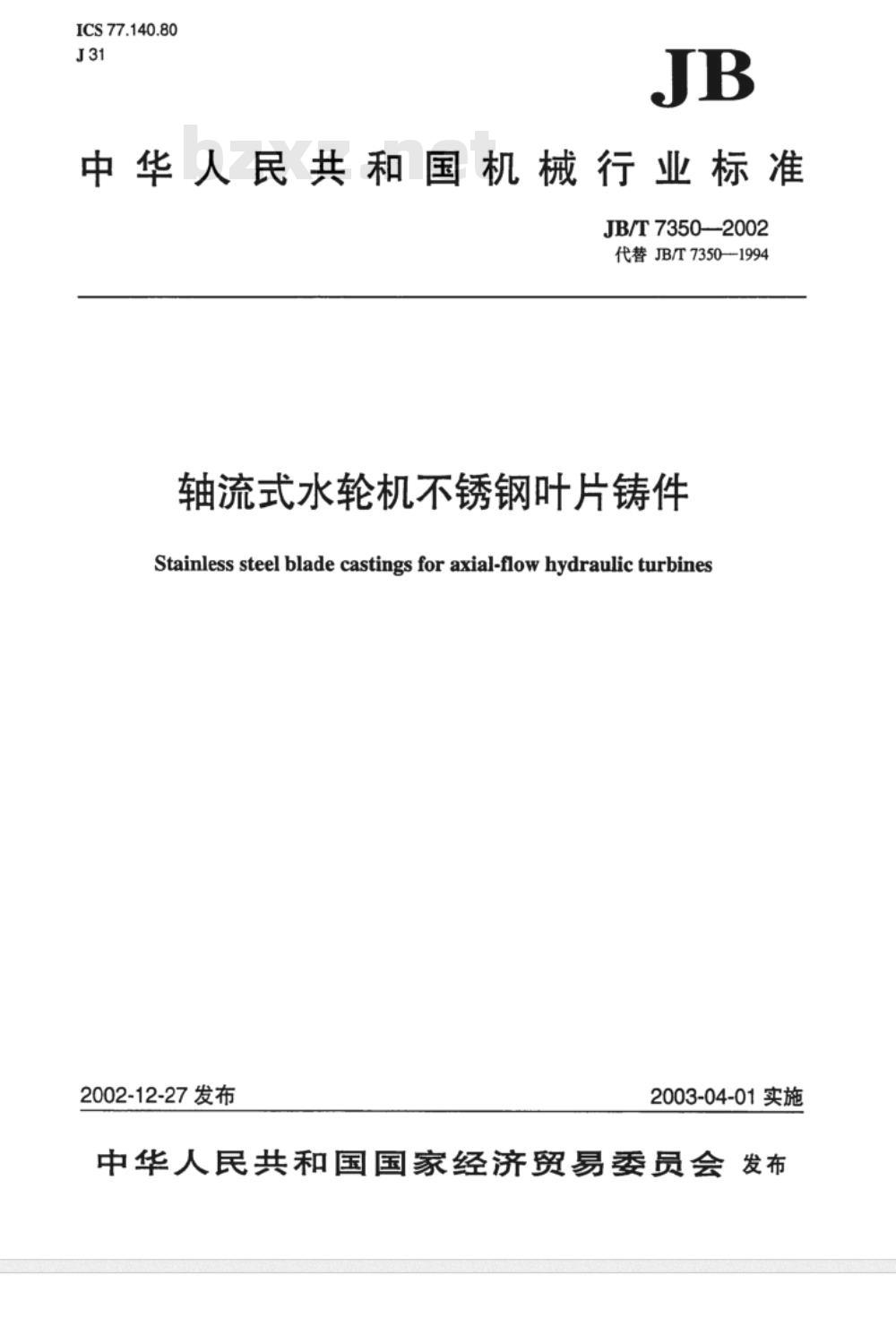

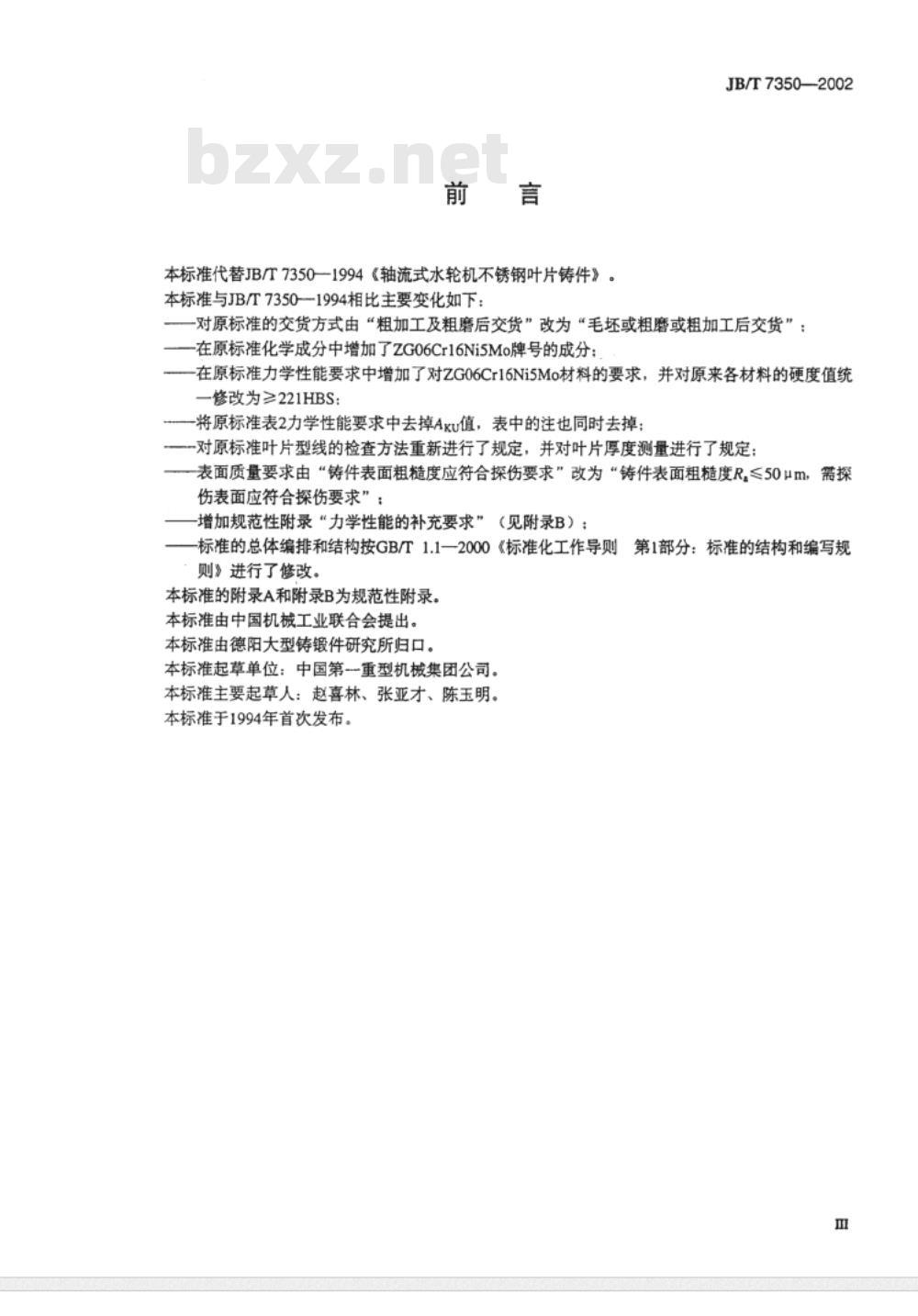

中华人民共和国机械行业标准 JB/T 7350—2002 轴流式水轮机不锈钢叶片铸件 代替JB/T 7350—1994 2002-12-27 发布 2003-04-01 实施 前言 本标准代替JB/T 7350—1994《轴流式水轮机不锈钢叶片铸件》。本标准与JB/T 7350-1994相比，主要变化如下： 1. 交货方式由“粗加工及粗磨后交货”改为“毛坏或粗磨或粗加工后交货”。 2. 在原标准化学成分中增加了ZG06Cr16Ni5Mo牌号的成分。 3. 在原标准力学性能要求中增加了对ZG06Cr16Ni5Mo材料的要求，并对原来各材料的硬度值统一修改为≥221 HBS。 4. 将原标准表2力学性能要求中去掉了Axu值，表中的注也去掉。 5. 对原标准叶片型线的检查方法重新进行了规定，并对叶片厚度测量进行了规定。 6. 表面质量要求由“铸件表面粗糙度应符合探伤要求”改为“铸件表面粗糙度R≤50μm，需探伤表面应符合探伤要求”。 7. 增加规范性附录“力学性能的补充要求”（见附录B）。 8. 标准的总体编排和结构按GB/T 1.1-2000《标准化工作导则第1部分：标准的结构和编写规则》进行了修改。 本标准的附录A和附录B为规范性附录。 1 范围 本标准规定了轴流式水轮机不锈钢叶片铸件的订货要求、技术要求、试验方法和检验规则等内容。 本标准适用于整体铸造的各种轴流式水轮机不锈钢叶片，是供方毛坏或粗磨或粗加工后交货的依据。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 222 钢的化学分析用试样取样法及成品化学成分允许偏差 GB/T 223.3~78 钢铁及合金化学分析方法 GB/T 228 金属拉伸试验法 GB/T 229 金属夏比缺口冲击试验方法（GB/T 229-1994，eqv ISO 148:1983） GB/T 231 金属布氏硬度试验方法 GB/T 6397 金属拉伸试验试样 GB/T 7233 铸钢件超声探伤及质量评级方法（GB/T 7233-1987，neq BS 6208:1982） GB/T 9443 铸钢件渗透探伤及缺陷显示迹痕的评级方法 GB/T 9444 铸钢件磁粉探伤及质量评级方法 GB/T 11352 一般工程用铸造碳钢件（GB/T 11352-1989，neq ISO 3755:1975） 3 订货要求 3.1 需方应在订货合同或订货协议书中说明采用的标准、材料牌号、相应的技术要求、检验项目及其他附加说明。 3.2 订货时，需方应向供方提供订货图样并标明产品尺寸、公差、表面粗糙度要求和试块数量、位置及尺寸。 4 技术要求 4.1 制造 4.1.1 治炼 叶片用钢应采用电弧炉或精炼炉冶炼。经需方同意，也可以采用其他冶炼方法。 4.1.2 铸造 叶片铸造时不许使用内冷铁，工艺增肉应在最终热处理前清除。 4.1.3 热处理 铸件应进行热处理，性能热处理应为正火加回火。 4.1.4 焊补 4.1.4.1 铸件缺陷的焊补应由合格的操作人员在铸件最终热处理前按焊补工艺要求进行，焊条应与铸件材质相近。 4.1.4.2 深度超过25mm的缺陷或超过所在壁厚的20%（若铸件厚度低于20mm时，则以20mm计算）或单个面积超过6500mm²的缺陷，都应视为主要缺陷，主要缺陷的焊补应作记录。
