【机械行业标准(JB)】 垂直出轴混合少齿差星轮减速器

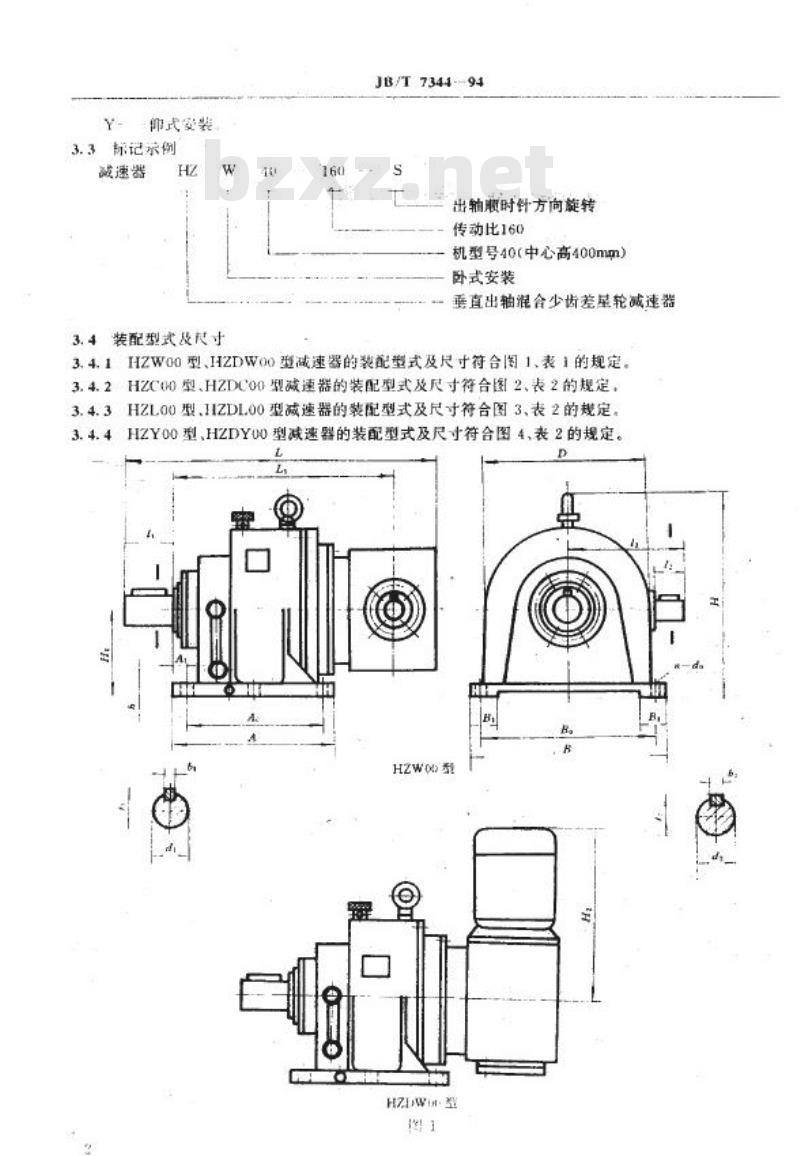

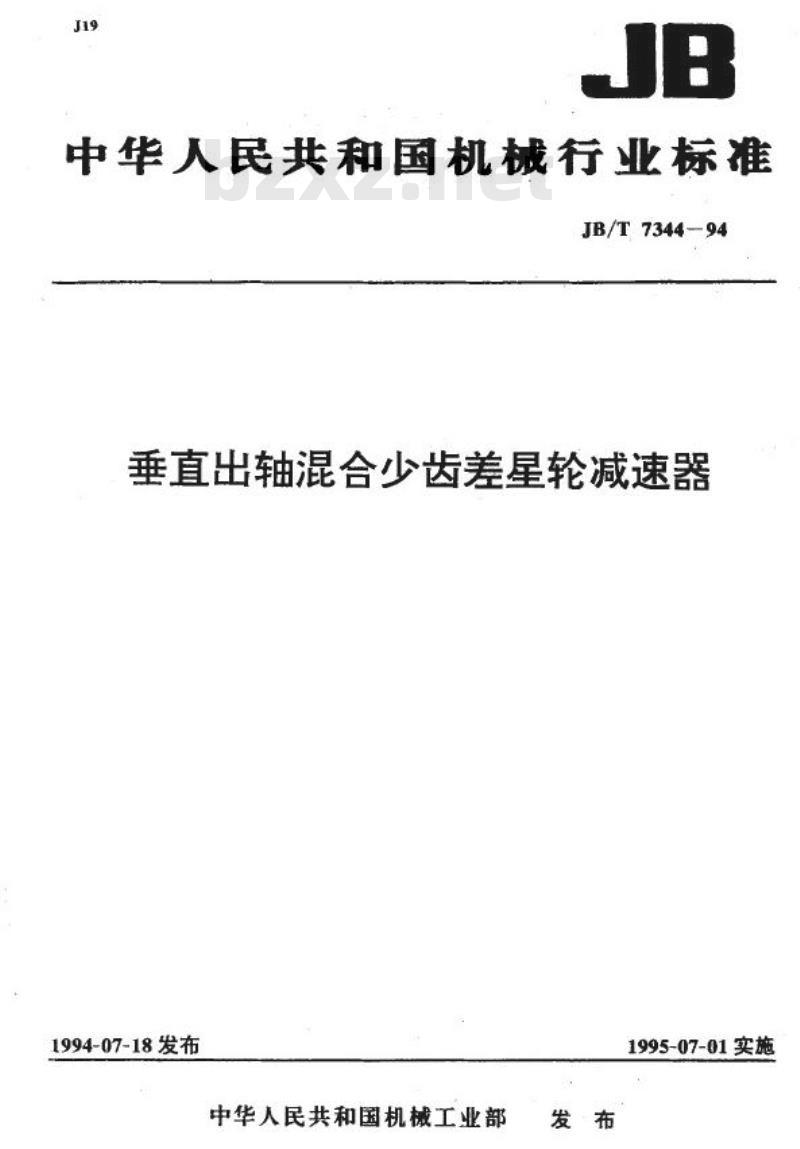

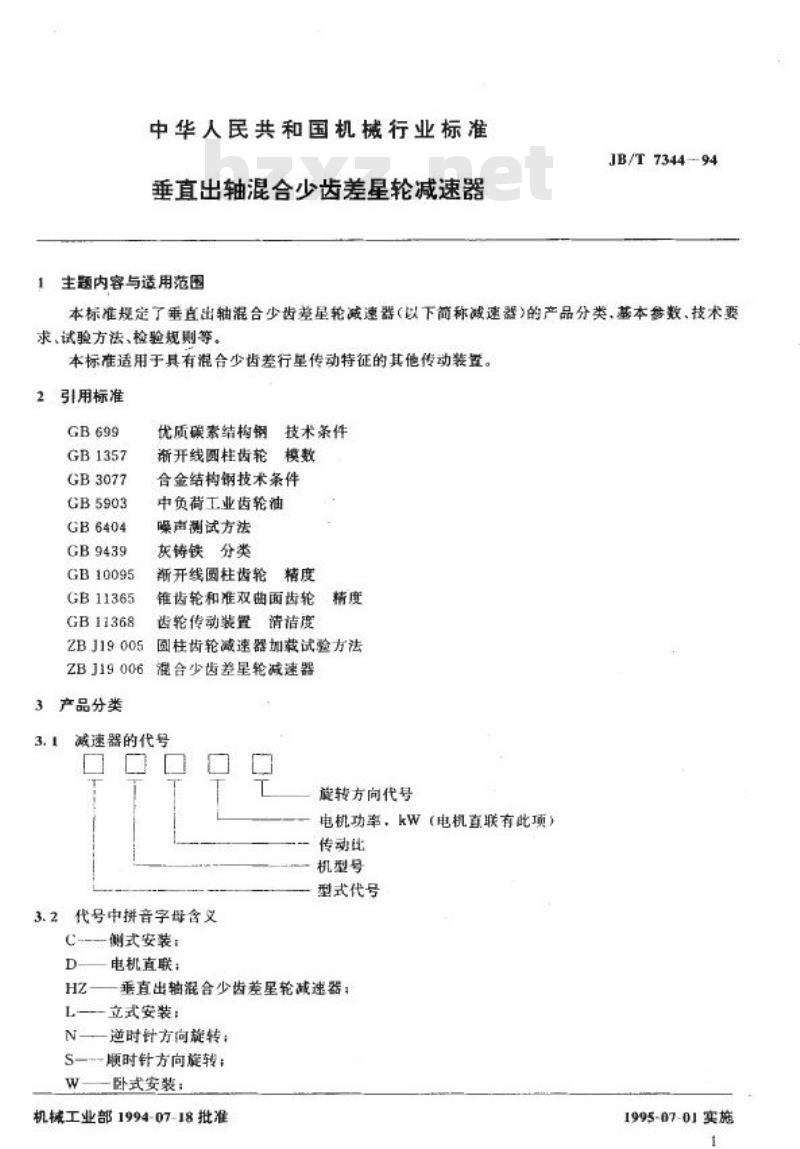

中华人民共和国机械行业标准 JB/T 7344-94 垂直出轴混合少齿差星轮减速器 1994-07-18发布 中华人民共和国机械工业部发布 1995-07-01实施 1 范围 本标准规定了垂直出轴混合少齿差星轮减速器（以下简称减速器）的产品分类、基本参数、技术要求、试验方法、检验规则等。本标准适用于具有混合少齿差行量传动特征的其他传动装置。 2 引用标准 GB699、GB1357、GB3077、GB5903、GB6404、GB9439、GB10095、GB11365、GB11368、优质碳素结构钢技术条件、渐开线圆柱齿轮模数、合金结构钢技术条件、中负荷工业齿轮油、噪声测试方法、灰铸铁分类、渐开线圆柱齿轮精度、锥齿轮和准双曲面齿轮、齿轮传动装置清洁度、圆柱齿轮减速器加载试验方法、ZBJ19005、ZBJ19006。 3 产品分类 3.1 混合少齿差星轮减速器 减速器的代号： 3.2 代号中拼音字母含义 C-侧式安装；D-电机直联；HZ-垂直出轴混合少齿差星轮减速器；L-立式安装；N-逆时针方向旋转；S-顺时针方向旋转；W-卧式安装；Y-仰式安装。 3.3 标记示例 减速器型号示例：HZ-40（中心高400mm），卧式安装，传动比160。 3.4 装配型式及尺寸 3.4.1 HZW00型、HZDW00型减速器的装配型式及尺寸符合图1和表1的规定； 3.4.2 HZC00型、HZDC00型减速器的装配型式及尺寸符合图2和表2的规定； 3.4.3 HZL00型、HZDL00型减速器的装配型式及尺寸符合图3和表2的规定； 3.4.4 HZY00型、HZDY00型减速器的装配型式及尺寸符合图4和表2的规定。 图1、图2、图3、图4中展示了不同型号减速器的装配方式和尺寸要求。 附录A：减速器的承载能力及选用（补充件）；附录B：减速器载荷分类（参考件）。
