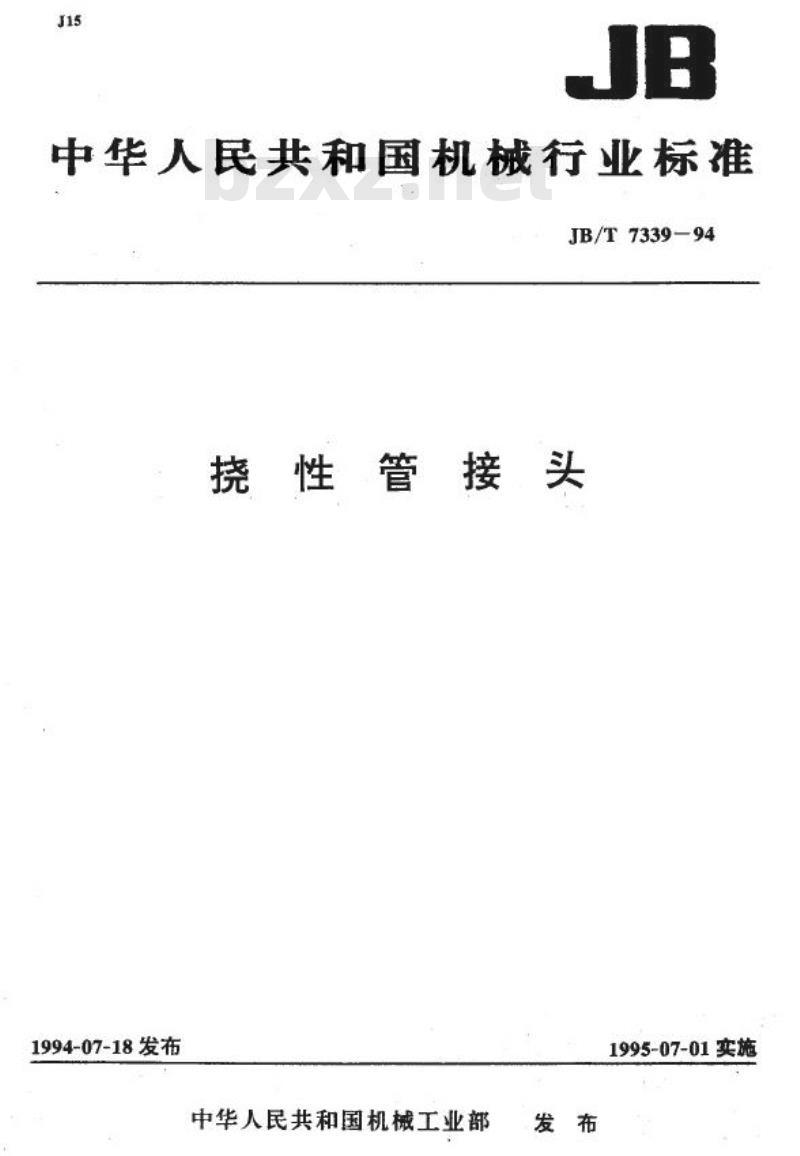

【机械行业标准(JB)】 挠性管接头

中华人民共和国机械行业标准
JB/T7339-94
挠性管接头
1994-07-18发布
中华人民共和国机械工业部
1995-07-01实施

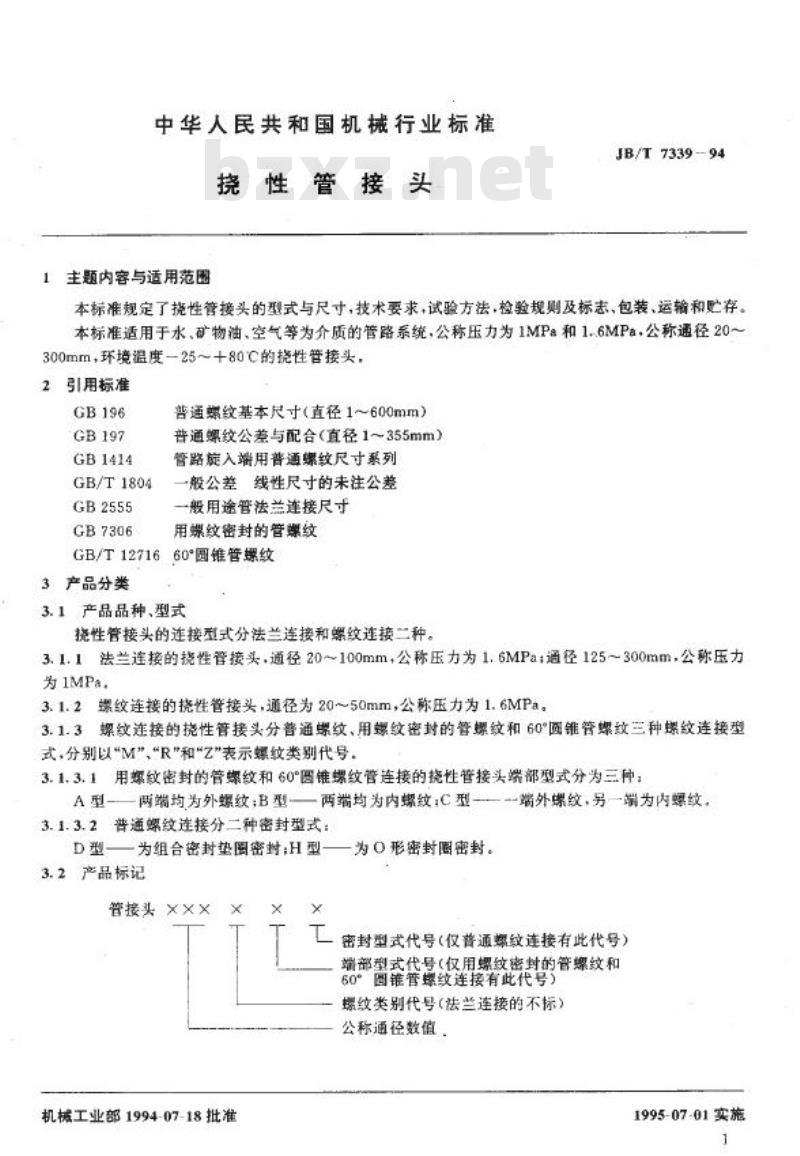

中华人民共和国机械行业标准
挠性管
1主题内容与适用范围
JB/T 7339-94
本标准规定了挠性管接头的型式与尺寸，技术要求，试验方法，检验规则及标志，包装、运输和贮存。本标准适用于水、矿物油、空气等为介质的管路系统，公称压力为1MPa和1.6MPa，公称通径20～300mm，环境温度一25～+80℃的挠性管接头，2引用标准
GB1414
GB/T1804
GB2555
GB7306
普通端纹基本尺寸（直径1~600mm）普通螺纹公差与配合（直径1~355mm）管路旋入端用普通螺纹尺寸系列一般公差线性尺寸的未注公差
一般用途管法兰连接尺寸
用螺纹密封的管螺纹
GB/T1271660°圆锥管螺纹
3产品分类
3.1产品品种、型式
挠性管接头的连接型式分法兰连接和螺纹连接二种。3.1.1法兰连接的挑性管接头，通径20~100mm，公称压力为1.6MPa通径125~300mm，公称压力为1MPa，
3.1.2螺纹连接的挠性管接头，通径为20～50mm，公称压力为1.6MPa。3.1.3螺纹连接的挠性管接头分普通螺纹、用螺纹密封的管螺纹和60°圆锥管螺纹三种螺纹连接型式，分别以“M”、“R\和\Z”表示螺纹类别代号。3.1.3.1用螺纹密封的管螺纹和60°圆锥螺纹管连接的挠性管接头端部型式分为三种：A型-
两端均为外螺纹；B型一—两端均为内螺纹;C型3.1.3.2普通螺纹连接分二种密封型式：D型为组合密封垫图密封：H型
3.2产品标记
管接头X××
机械工业部1994-07-18批准
为O形密封圈密封。
一端外螺纹，另一端为内螺纹。密封型式代号（仅普通螺纹连接有此代号）端部型式代号（仅用螺纹密封的管螺纹和60°圆锥管螺纹连接有此代号）螺纹类别代号（法兰连接的不标）公称通径数值
1995-07-01实施

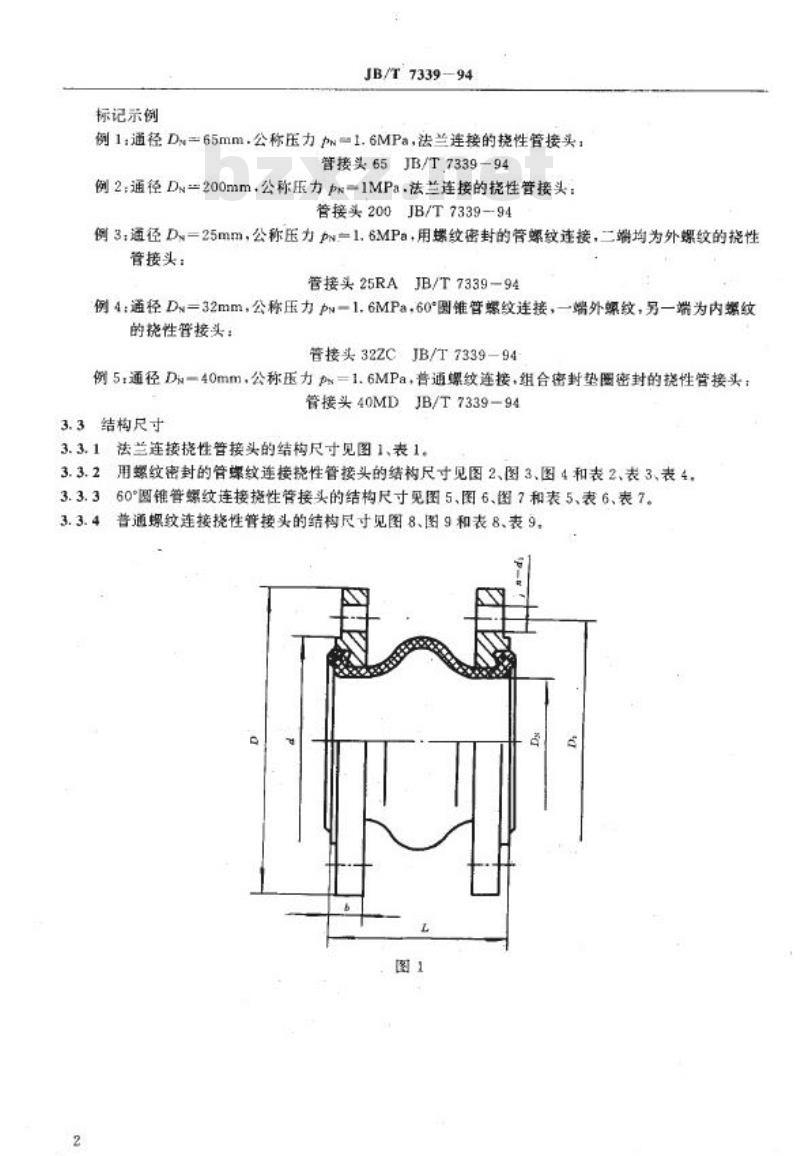

标记示例
JB/T7339-94
例1：通径D%=65mm·公称压力力w=1.6MPa，法兰连接的挠性管接头管接头65JB/T,7339-94
例2：通径Dz=200mm，公称压力ps=1MPa.法兰连接的挠性管接头：管接头200JB/T7339—94
例3通径D%=25mm，公称压力p%一1.6MPa，用媒纹密封的管螺纹连接，二端均为外螺纹的挠性管接头：
管接头25RAJB/T7339-94
例4：通径D%=32mm，公称压力Ps一1.6MPa，60°圆锥管螺纹连接，一端外渠纹，另一端为内螺纹的挠性管接头：
管接头32ZCJB/T7339—94
例5：通径Di一40mm，公称压力p%=1.6MPa，普通螺纹连接，组合密封垫图密封的挠性管接头：管接头40MDJB/T7339—94
3.3结构尺寸

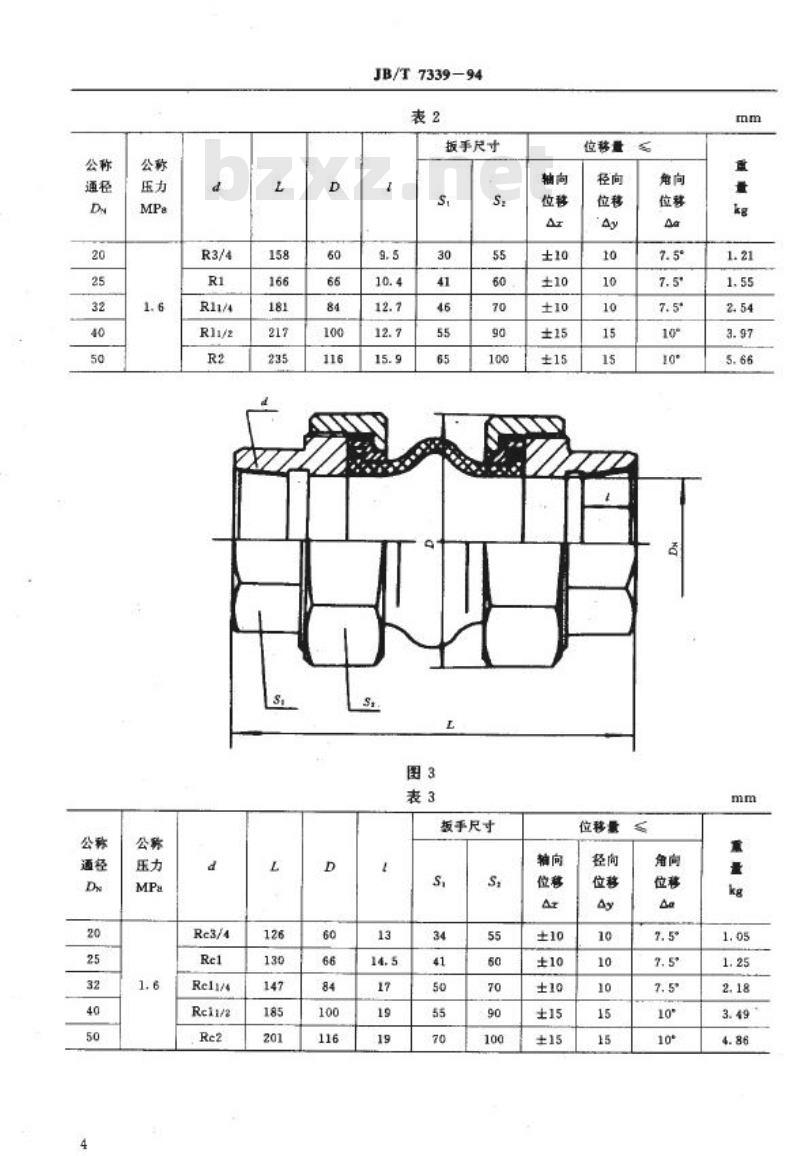

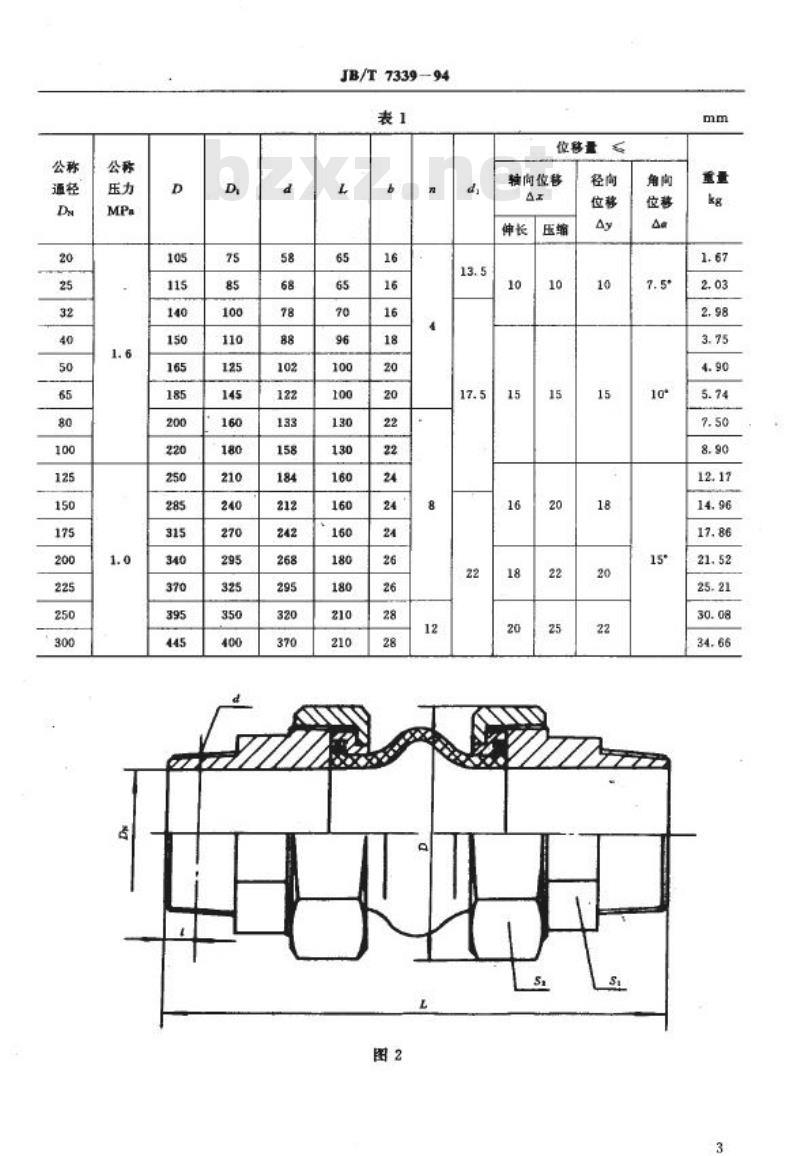

3.3.1法兰连接挠性管接头的结构尺寸见图1、表1。3.3.2用螺纹密封的管螺纹连接挠性管接头的结构尺寸见图2、图3、图4和表2、表3、表4，3.3.360°圆锥管螺纹连接揽性管接头的结构尺寸见图5、图6、图7和表5、表6、表7。、普通螺纹连接挠性管接头的结构尺寸见图8、图9和表8、表9，3. 3. 4
JB/T 7339-94
轴向位移
Reli/e
Rcli/2
JB/T7339-94
扳手尺寸
扳手尺寸
位移量
位移量
Re11/2
JB/T 733994
扳手尺寸
位移量
NPT3/4
NPT11/4
NPT11/2
NPT3/4
NPT1/4
NPT11/2
JB/T 733994
扳手尺寸
板手尺寸
位移量
位移量
NPT3/4
NPT11/4
NPT11/2
NPT3/4
NPT11/4
NPT11/2
JB/T 733994
板手尺寸
位移量
M27×2
M33×2
M42×2
M48×2
M60×2
JB/T7339—94
扳手尺寸
注：密封用组合密封整面(JB982-77)随接头供货。s
M42×2
M60×2
M68×2
O形图
22.4X3.55
32.5×3.55bzxZ.net
37.5×3.55
47.5×3.55
注：密对用O形密对图(GB3452.1-82)随接头供货，8
扳手尺寸
位移量
位移量
