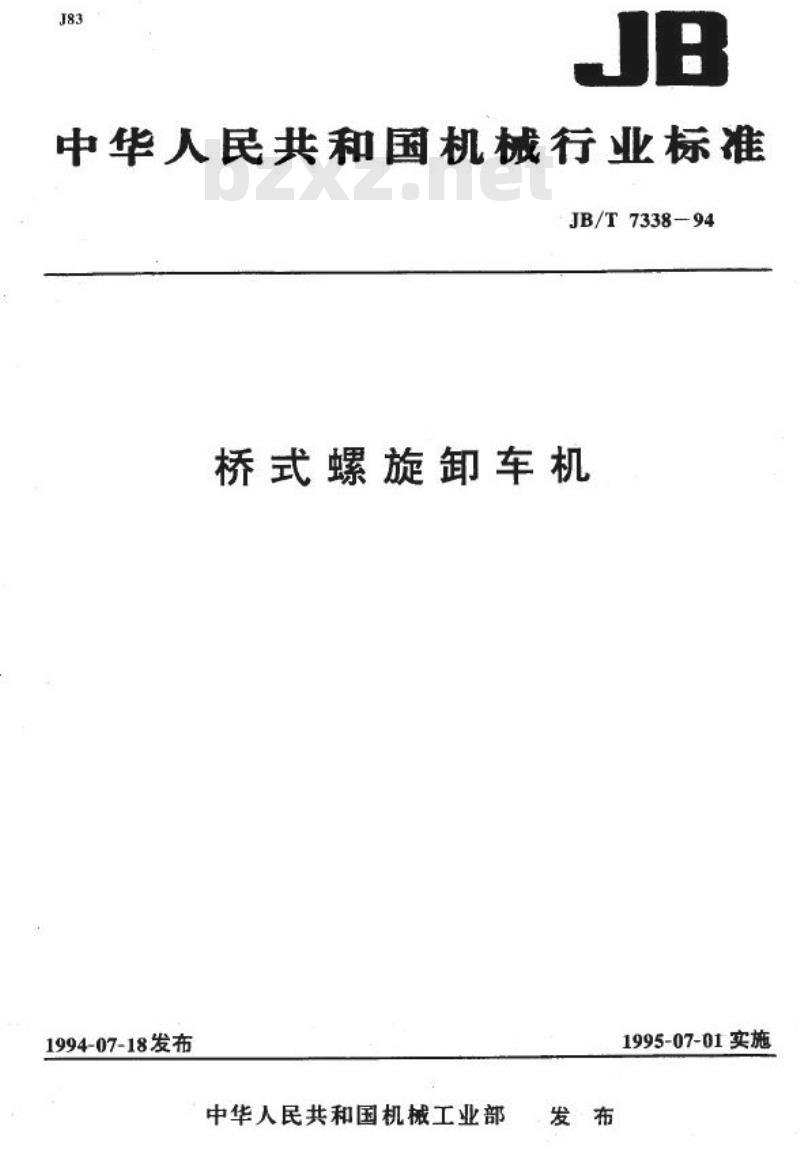

【机械行业标准(JB)】 桥式螺旋卸车机

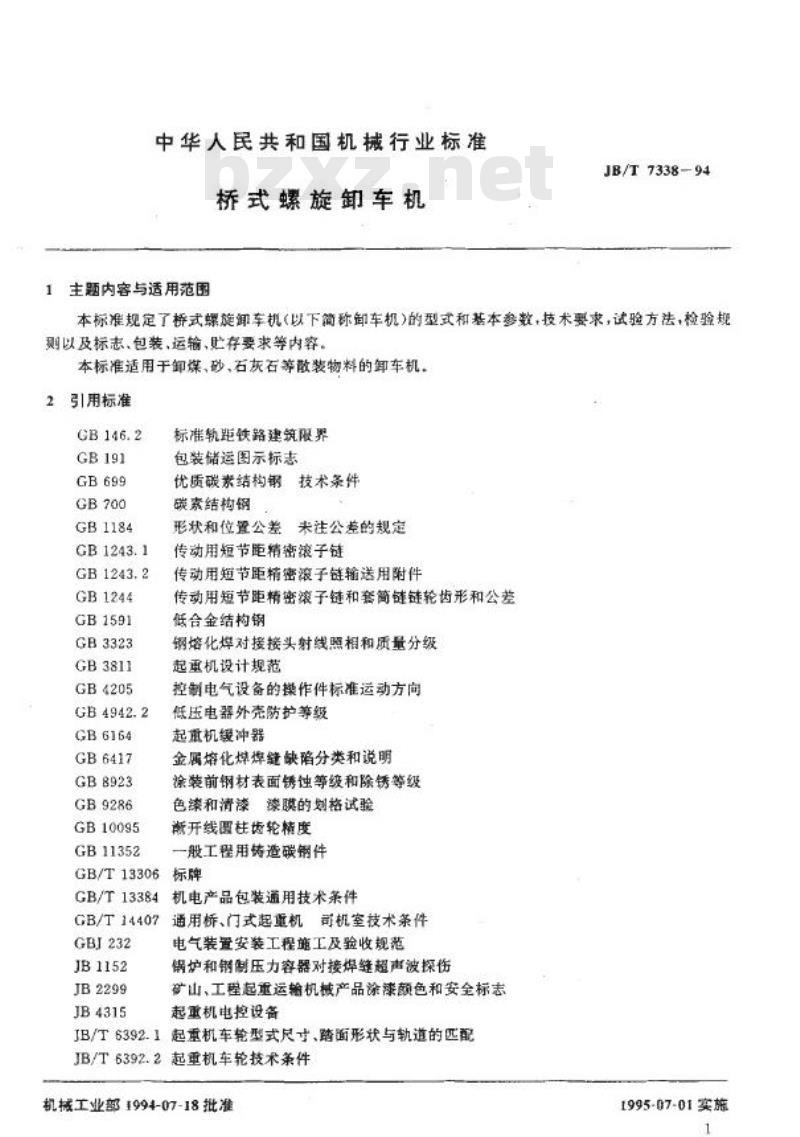

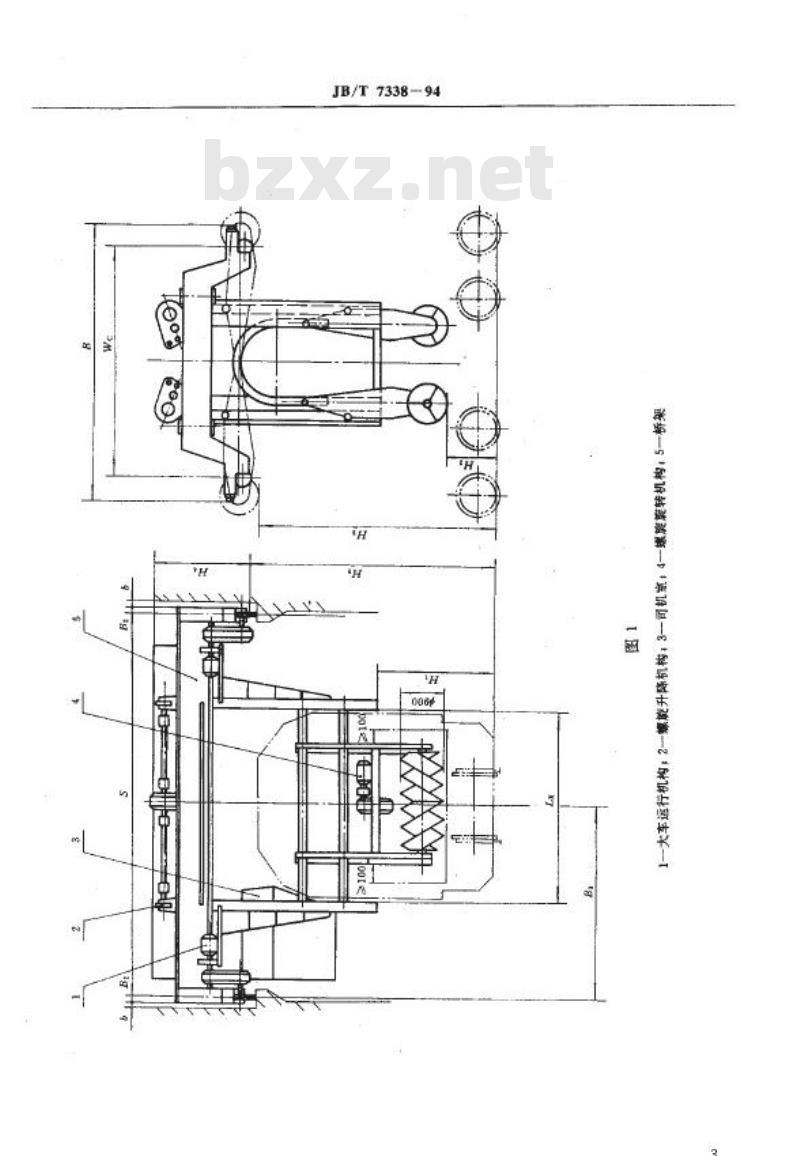

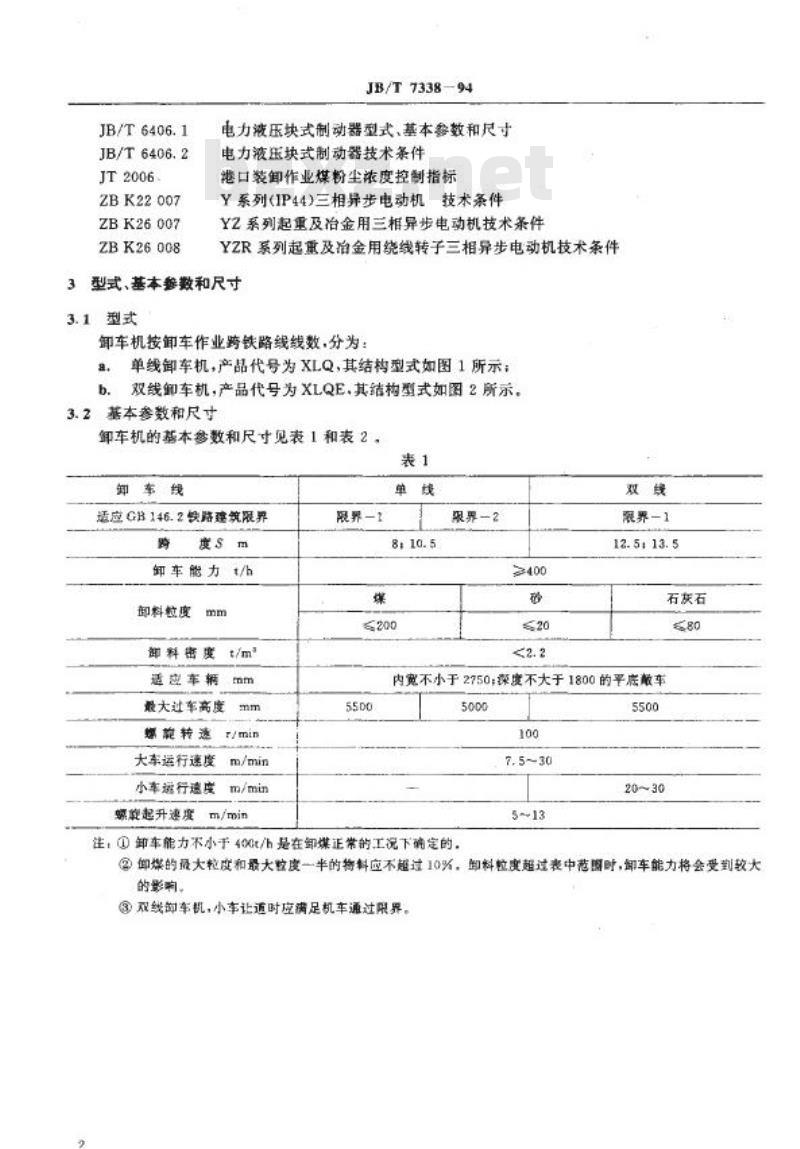

中华人民共和国机械行业标准 桥式螺旋卸车机 1. 主题内容与适用范围 本标准规定了桥式螺旋卸车机（以下简称卸车机）的型式、基本参数、技术要求、试验方法、检验规则以及标志、包装、运输、贮存要求等内容。本标准适用于卸煤、砂、石灰石等散装物料的卸车机。 2. 引用标准 GB146.2 铁路建筑限界 GB191 包装储运图示标志 GB699 优质碳素结构钢 GB700 低合金结构钢 GB1184 形状和位置公差 GB1243.1 短节距精密滚子链 GB1243.2 铸造碳钢件 GB1591 起重机设计规范 GB3323 低压电器外壳防护等级 GB3811 起重机缓冲器 GB4942.2 电气装置安装工程施工及验收规范 GB6164 煤焊缝缺陷分类 3. 型式、基本参数和尺寸 3.1 型式 卸车机按卸车作业跨铁路线数分为： a. 单线卸车机，产品代号为XLQ，其结构型式如图1所示； b. 双线卸车机，产品代号为XLQE，其结构型式如图2所示。 3.2 基本参数和尺寸 卸车机的基本参数和尺寸见表1和表2。 表1 卸车能力和参数 卸车线适应GB146.2铁路建筑限界，卸车能力为400t/h，在卸煤的工况下；最大粒度不超过200mm，料密度为2.2t/m³；适皮车辆内宽不小于2750mm，深度不大于1800mm，车速为20~30m/min。 表2 型号和尺寸 卸车机的具体尺寸、最大过车高度及相关参数如表所示，适用于不同的卸车线。 3.3 卸车机标记 3.3.1 型号表示方法 卸车机型号由“XLQ”表示单线卸车机，“XLQE”表示双线卸车机，后续附有其他参数。 3.3.2 标记示例 例如：型号为XLQ，卸车能力400t/h的单线卸车机，最大粒度200mm，最大料密度2.2t/m³。 4. 技术要求 4.1 工作条件 卸车机在正常工作条件下，卸车能力不小于400t/h，适用于各种散装物料，如煤、砂、石灰石等。工作环境温度要求为-20℃至50℃，可适应不同的工作环境。 4.2 机械性能 卸车机必须满足结构坚固、运行平稳、卸料高效等技术要求，能够承受长期连续作业负荷。 5. 试验方法和检验规则 详见试验方法和检验规则章节，确保所有机械部件符合设计标准及安全要求。 6. 标志、包装、运输、贮存 卸车机的标志应符合标准规定，包装、运输和贮存过程应保证设备不受损坏。 7. 附录 附录A 桥架和卸车机跨度的检测条件（补充件） 附录B 螺旋体重心偏心距的检测方法（参考件）
