【机械行业标准(JB)】 起重用夹钳

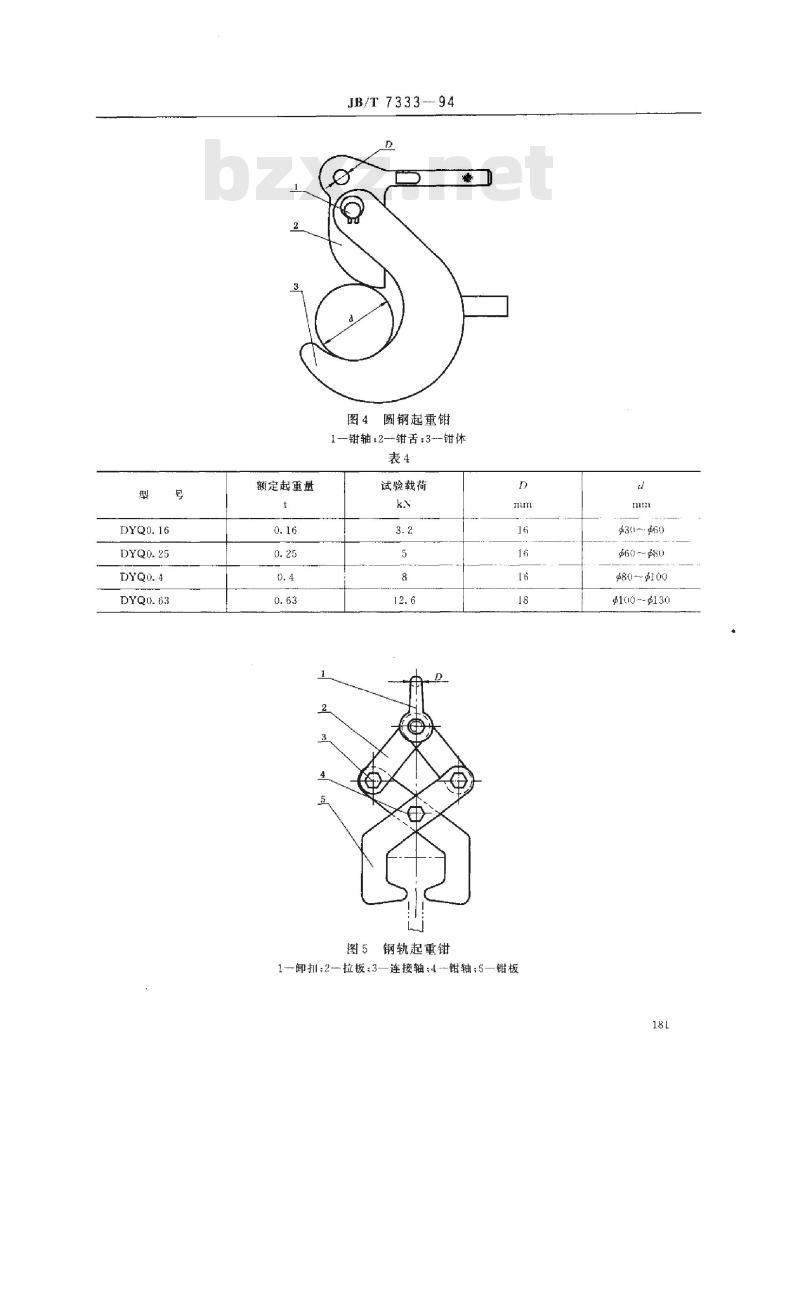

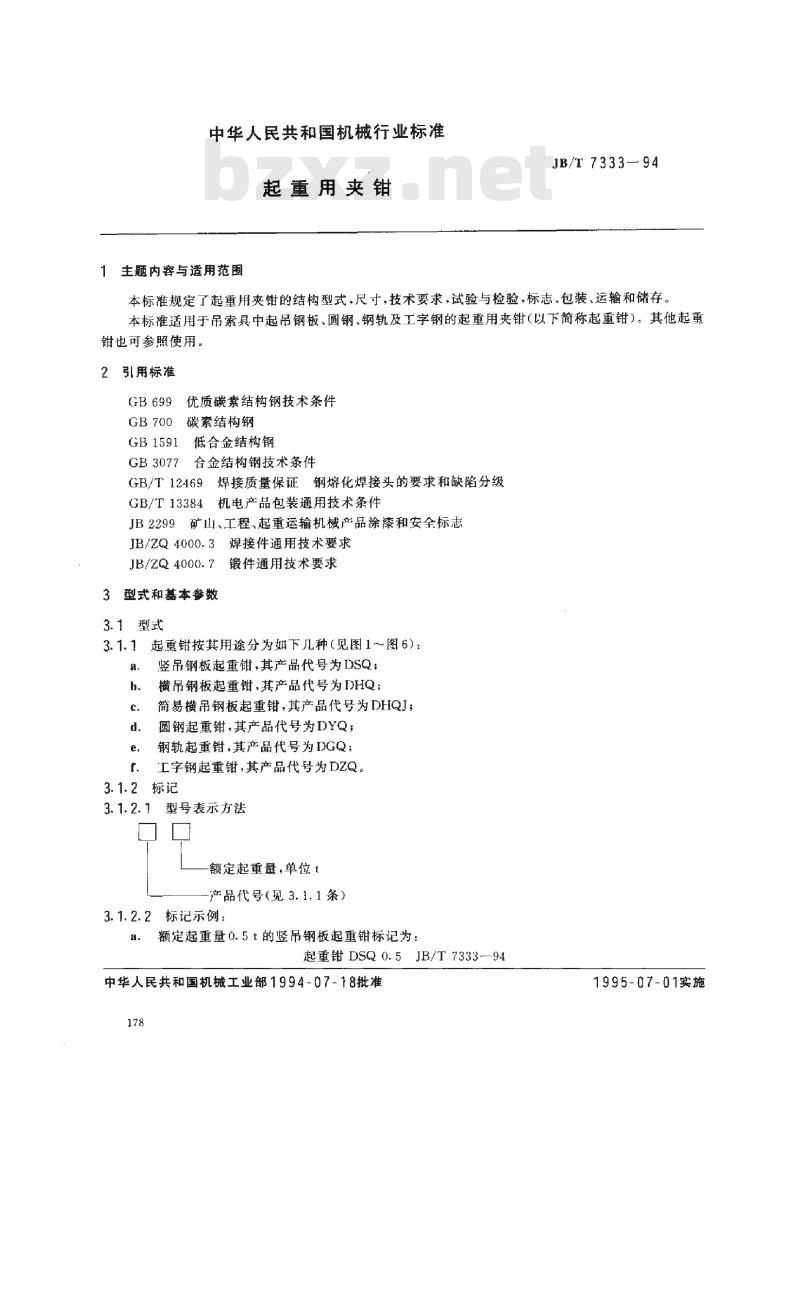

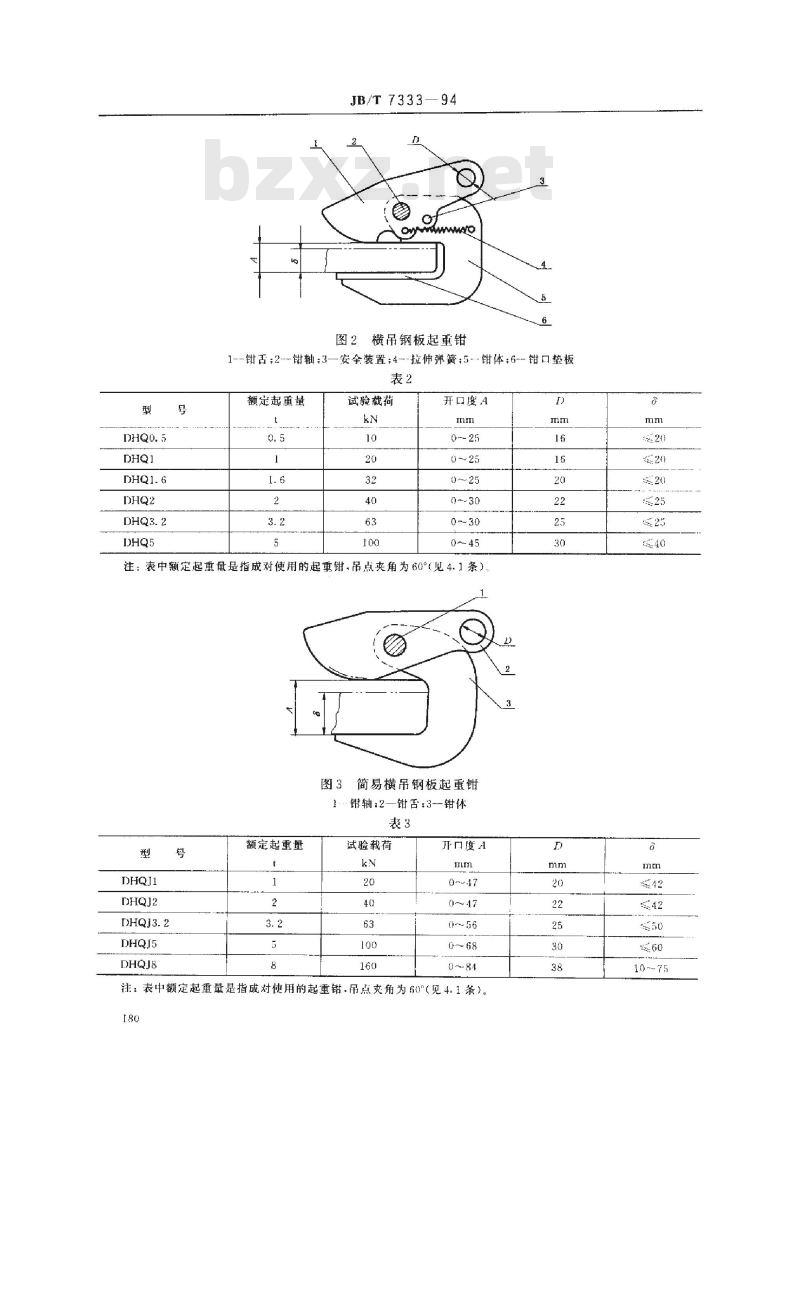

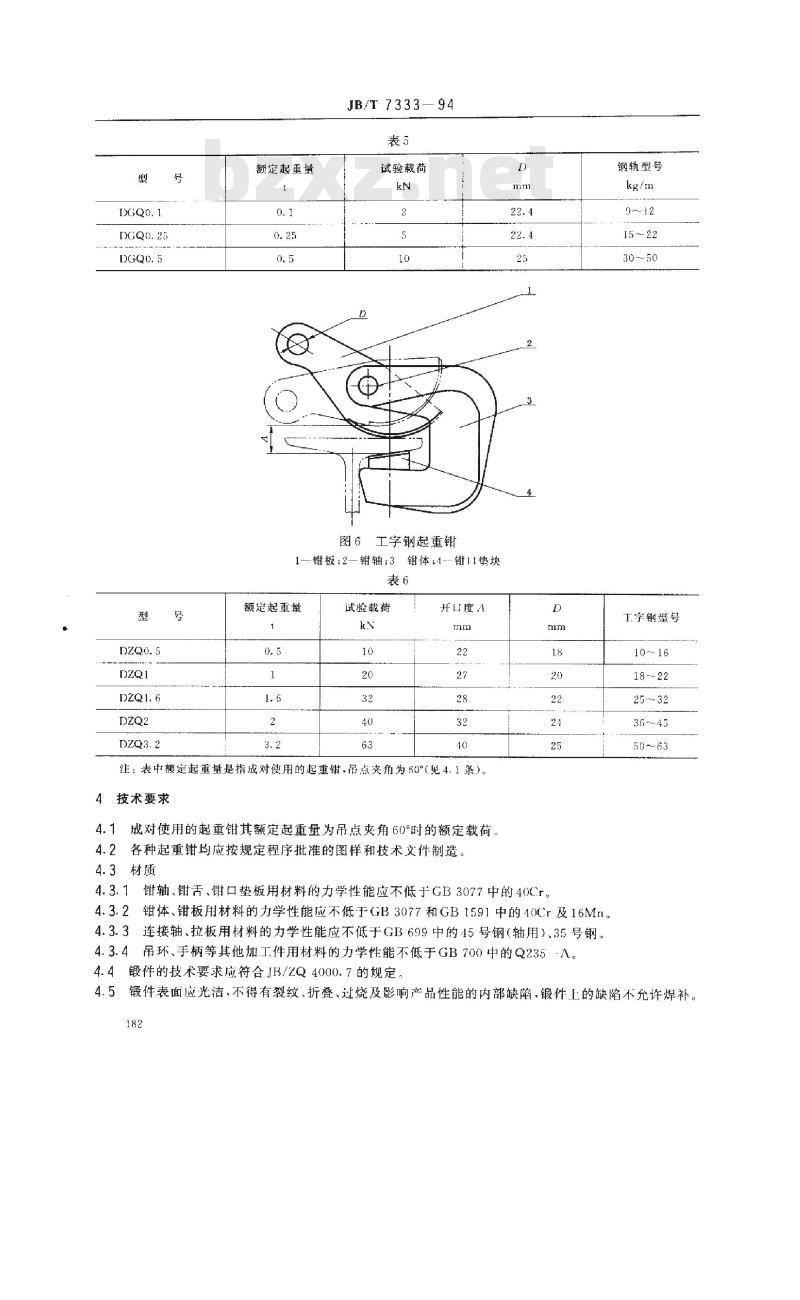

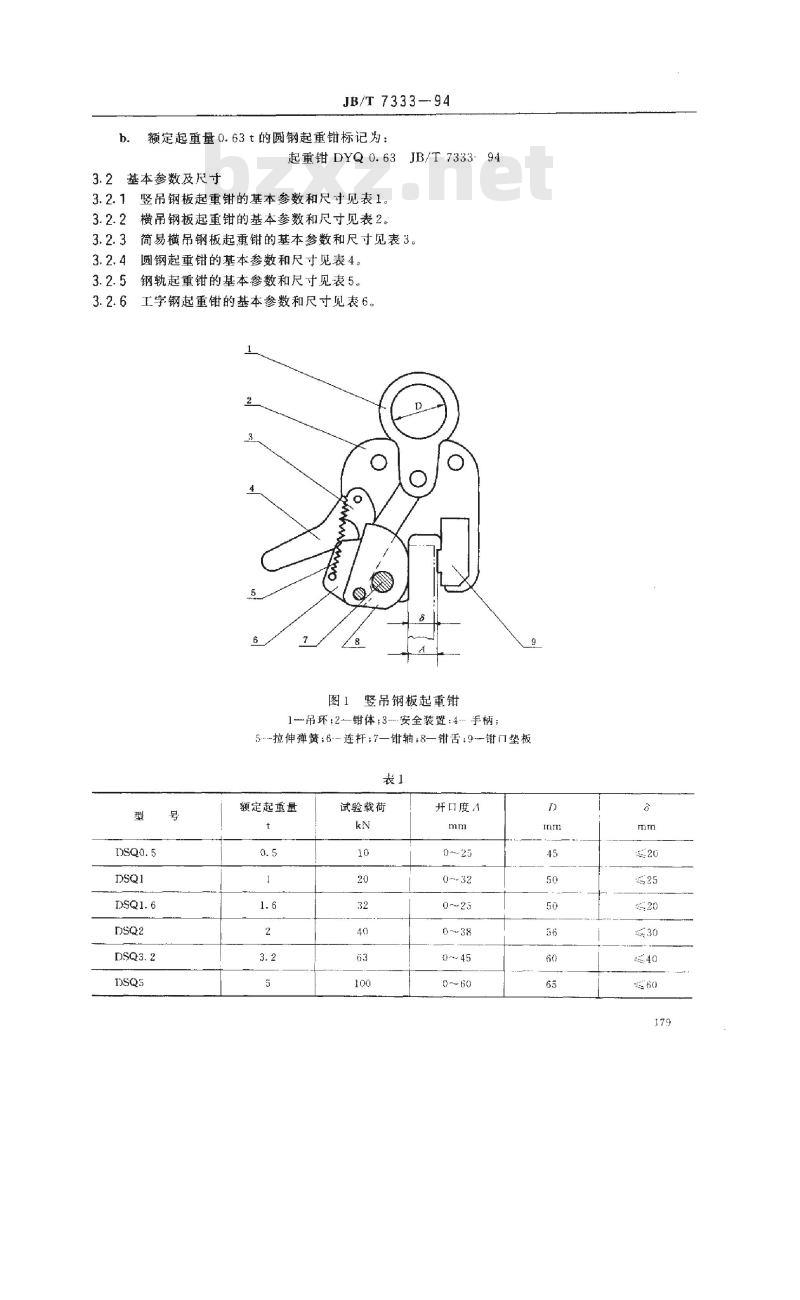

中华人民共和国机械行业标准 起重用夹钳 JB/T 7333-94 1. 主题内容与适用范围 本标准规定了起重用夹钳的结构型式、尺寸、技术要求、试验与检验、标志、包装、运输和储存。本标准适用于吊索具中起吊钢板、圆钢、钢轨及工字钢的起重用夹钳（以下简称起重钳）。其他起重钳也可参照使用。 2. 引用标准 GB699 优质碳素结构钢技术条件 GB700 碳素结构钢 GB1591 低合金结构钢 GB3077 合金结构钢技术条件 GB/T 12469 焊接质量保证钢熔化焊接头的要求和缺陷分级 GB/T13384 机电产品包装通用技术条件 矿山、工程、起重运输机械产品涂漆和安全标志 JB2299 JB/ZQ4000.3 焊接件通用技术要求 JB/ZQ4000.7 锻件通用技术要求 3. 型式和基本参数 3.1 型式 3.1.1 起重钳按其用途分为以下几种（见图1～图6）： a. 竖吊钢板起重钳，产品代号为DSQ； b. 横吊钢板起重钳，产品代号为DHQ； c. 简易横吊钢板起重钳，产品代号为DHQJ； d. 圆钢起重钳，产品代号为DYQ； e. 钢轨起重钳，产品代号为DGQ； f. 工字钢起重钳，产品代号为DZQ。 3.1.2 标记 3.1.2.1 型号表示方法 型号应包括额定起重量和产品代号（见3.1.1条），例如： a. 额定起重量0.5t的竖吊钢板起重钳标记为：起重钳 DSQ0.5 b. 额定起重量0.63t的圆钢起重钳标记为：起重钳 DYQ0.63 3.2 基本参数及尺寸 3.2.1 竖吊钢板起重钳的基本参数和尺寸见表1。 3.2.2 横吊钢板起重钳的基本参数和尺寸见表2。 3.2.3 简易横吊钢板起重钳的基本参数和尺寸见表3。 3.2.4 圆钢起重钳的基本参数和尺寸见表4。 3.2.5 钢轨起重钳的基本参数和尺寸见表5。 3.2.6 工字钢起重钳的基本参数和尺寸见表6。 表1 竖吊钢板起重钳基本参数 | 型号 | 额定起重量（t） | 试验载荷（kN） | 开口度A（mm） | 心距（mm） | |-------|-----------------|----------------|----------------|------------| | DSQ0.5| 0.5 | 10 | 0～25 | 20 | | DSQ1 | 1.0 | 20 | 0～32 | 25 | | DSQ1.6| 1.6 | 32 | 0～38 | 30 | | DSQ2 | 2.0 | 40 | 0～45 | 35 | | DSQ3.2| 3.2 | 63 | 0～60 | 40 | | DSQ5 | 5.0 | 100 | 0～60 | 50 | 表2 横吊钢板起重钳基本参数 | 型号 | 额定起重量（t） | 试验载荷（kN） | 开口度A（mm） | 心距（mm） | |-------|-----------------|----------------|----------------|------------| | DHQ0.5| 0.5 | 10 | 0～25 | 20 | | DHQ1 | 1.0 | 20 | 0～25 | 25 | | DHQ1.6| 1.6 | 32 | 0～25 | 30 | | DHQ2 | 2.0 | 40 | 0～30 | 35 | | DHQ3.2| 3.2 | 63 | 0～30 | 40 | | DHQ5 | 5.0 | 100 | 0～45 | 50 | 表3 简易横吊钢板起重钳基本参数 | 型号 | 额定起重量（t） | 试验载荷（kN） | 开口度A（mm） | 心距（mm） | |-------|-----------------|----------------|----------------|------------| | DHQJ1 | 1.0 | 20 | 0～47 | 42 | | DHQJ2 | 2.0 | 40 | 0～47 | 42 | | DHQJ3.2| 3.2 | 63 | 0～56 | 60 | | DHQJ5 | 5.0 | 100 | 0～68 | 75 | | DHQJ8 | 8.0 | 160 | 0～84 | 75 | 表4 圆钢起重钳基本参数 | 型号 | 额定起重量（t） | 试验载荷（kN） | 开口度A（mm） | 心距（mm） | |-------|-----------------|----------------|----------------|------------| | DYQ0.16| 0.16 | 3.2 | 0～25 | 20 | | DYQ0.25| 0.25 | 8.0 | 0～30 | 25 | | DYQ0.4 | 0.4 | 12.6 | 0～35 | 30 | | DYQ0.63| 0.63 | 16.8 | 0～45 | 35 | 表5 钢轨起重钳基本参数 | 型号 | 额定起重量（t） | 试验载荷（kN） | 开口度A（mm） | 心距（mm） | |-------|-----------------|----------------|----------------|------------| | DGQ | 1.0 | 20 | 0～30 | 30 | | DGQ | 2.0 | 40 | 0～40 | 40 | 表6 工字钢起重钳基本参数 | 型号 | 额定起重量（t） | 试验载荷（kN） | 开口度A（mm） | 心距（mm） | |-------|-----------------|----------------|----------------|------------| | DZQ | 0.5 | 10 | 0～25 | 25 | | DZQ | 1.0 | 20 | 0～30 | 30 |
