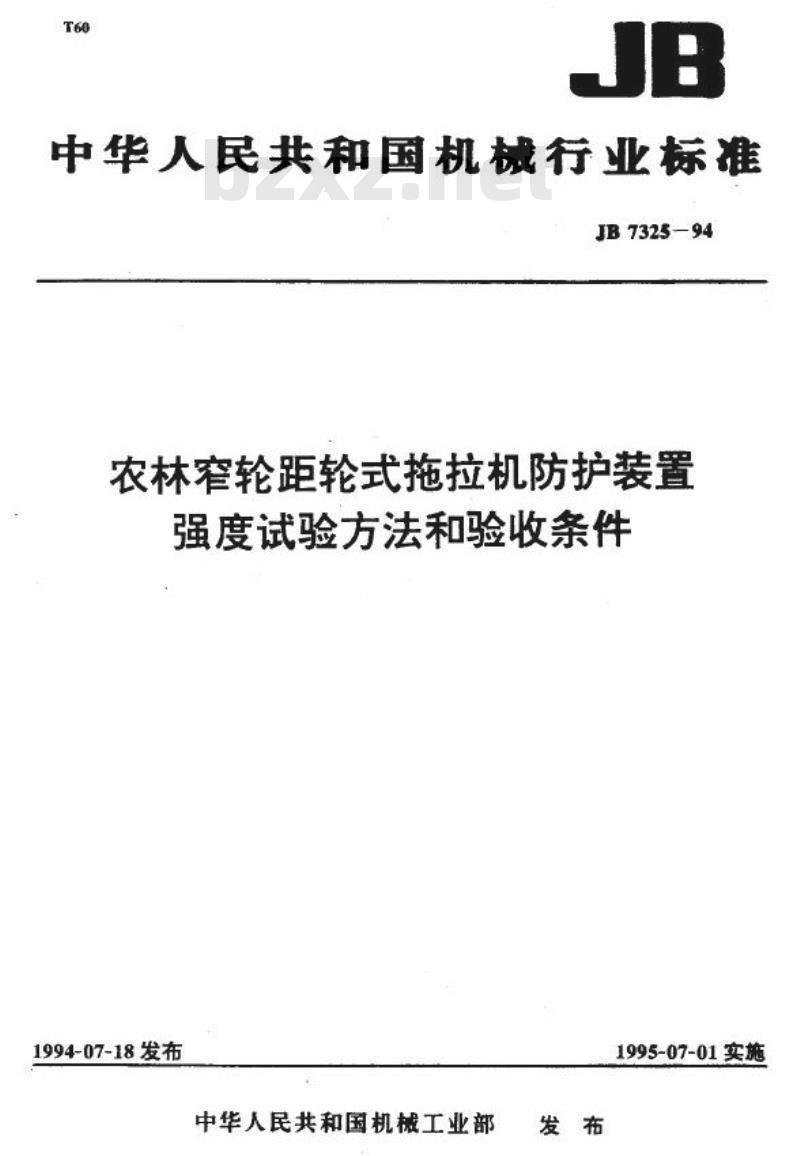

【机械行业标准(JB)】 农林窄轮距轮式拖拉机防护装置 强度试验方法和验收条件

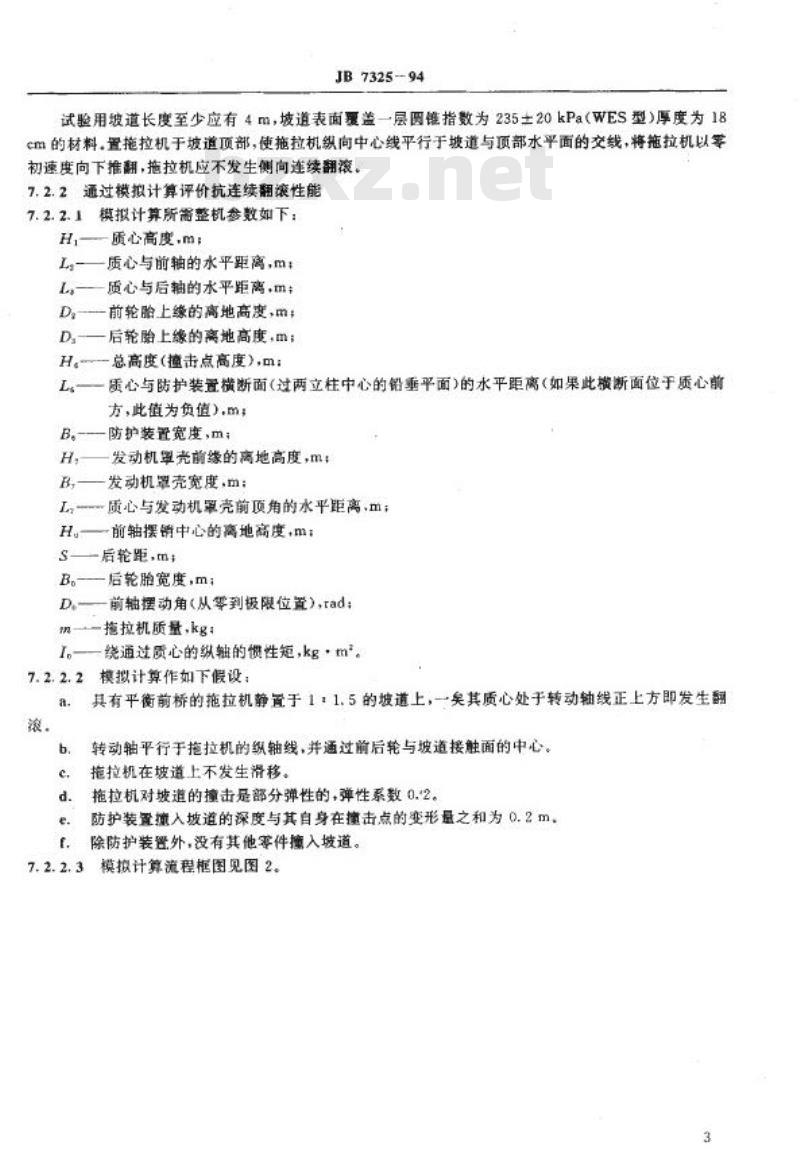

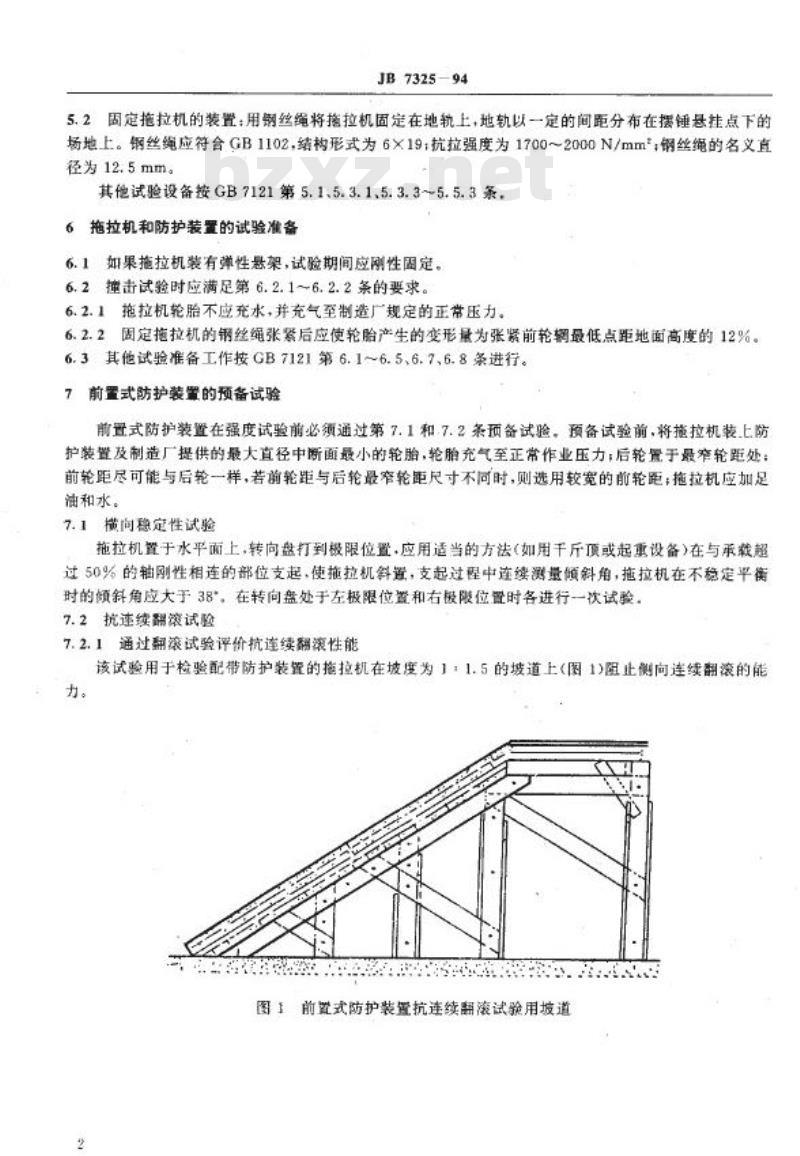

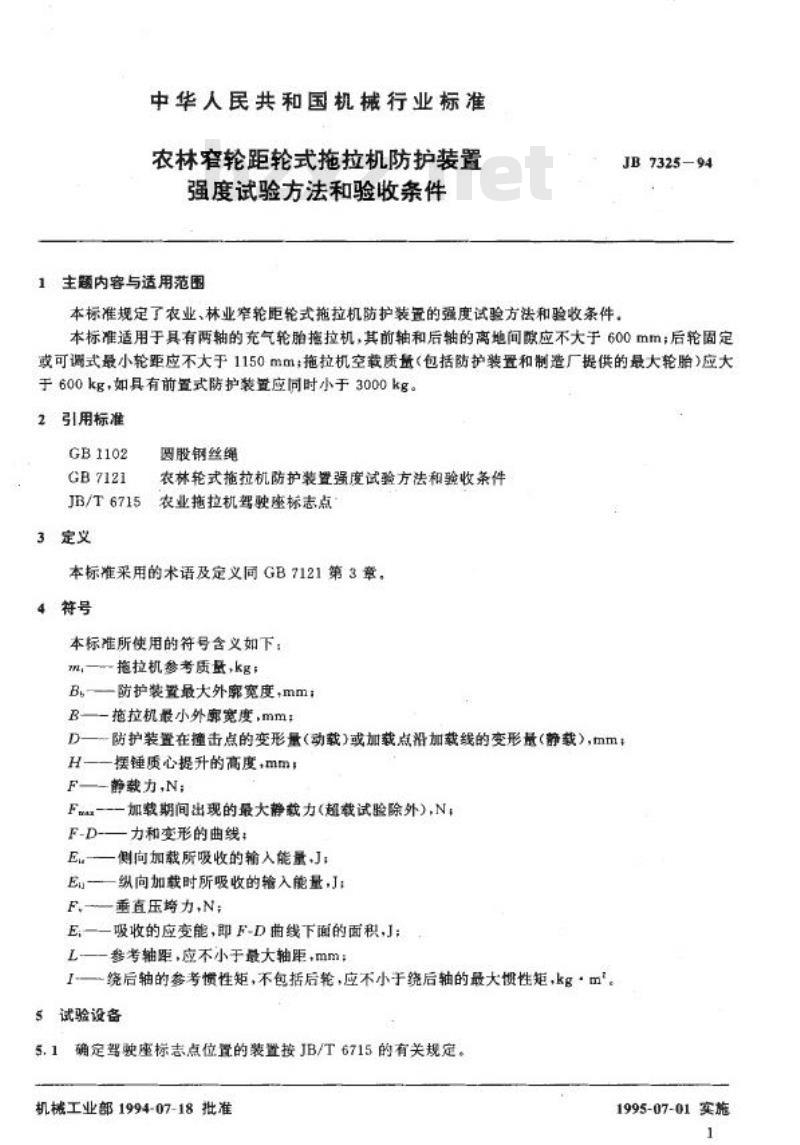

中华人民共和国机械行业标准 JB7325-94 农林窄轮距轮式拖拉机防护装置强度试验方法和验收条件 1994年7月18日发布，1995年7月1日实施。 1. 主题内容与适用范围 本标准规定了农业、林业窄轮距轮式拖拉机防护装置的强度试验方法和验收条件。本标准适用于具有两轴的充气轮胎拖拉机，其前轴和后轴的离地间隙应不大于600mm；后轮固定或可调式最小轮距应不大于1150mm；拖拉机空载质量（包括防护装置和制造厂提供的最大轮胎）应大于600kg，若具有前置式防护装置，则应同时小于3000kg。 2. 引用标准 GB1102 GB7121 JB/T6715 3. 定义 本标准采用的术语及定义同GB7121第3章。 4. 符号 本标准所使用的符号含义如下： R — 拖拉机参考质量，kg； B — 防护装置最大外宽度，mm； B1 — 拖拉机最小外廊宽度，mm； D — 防护装置在撞击点的变形量（动载）或加载点沿加载线的变形量（静载），mm； F — 摆锤质心提升的高度，mm； Feax — 静裁力，N； F-D — 加载期间出现的最大静载力（超载试验除外），N； Eu — 侧向加载所吸收的输入能量，J； E — 吸收的应变能，即F-D曲线下面的面积，J； L — 参考轴距，应不小于最大轴距，mm； L1 — 绕后轴的参考惯性矩，不包括后轮，应不小于绕后轴的最大惯性矩，kg·m。 5. 试验设备 5.1 确定驾驶座标志点位置的装置按JB/T6715的有关规定。 5.2 固定拖拉机的装置：用钢丝绳将拖拉机固定在地轨上，地轨以一定的间距分布在摆锤悬挂点下的场地上。钢丝绳应符合GB1102，结构形式为6×19，抗拉强度为1700～2000N/mm，钢丝绳的名义直径为12.5mm。 其他试验设备按GB7121第5.1、5.3.1、5.3.3~5.5.3条进行。 6. 拖拉机和防护装置的试验准备 6.1 如果拖拉机装有弹性吊架，试验期间应刚性固定。 6.2 撞击试验时应满足以下要求： 6.2.1 拖拉机轮胎不应充水，并充气至制造商规定的正常压力。 6.2.2 固定拖拉机的钢丝绳张紧后，应使轮胎产生的变形量为张紧前轮辋最低点距地面高度的12%。 6.3 其他试验准备工作按GB7121第6.1~6.5、6.7、6.8条进行。 7. 前置式防护装置的预备试验 前置式防护装置在强度试验前必须通过以下预备试验： 7.1 横间稳定性试验 拖拉机置于水平面上，转向盘打到极限位置，应用适当的方法（如用千斤顶或起重设备）在与承载超过50%的轴刚性相连的部位支起，使拖拉机斜置。支起过程中连续测量倾斜角，拖拉机在不稳定平衡时的倾斜角应大于38°。在转向盘处于左极限位置和右极限位置时各进行一次试验。 7.2 抗连续翻滚试验 7.2.1 通过翻滚试验评价抗连续翻滚性能。该试验用于检验配带防护装置的拖拉机在坡度为1：1.5的坡道上（图1）阻止侧向连续翻滚的能力。 试验用坡道长度至少应有4m，坡道表面覆盖一层圆锥指数为235主20kPa（WES型）厚度为18cm的材料。将拖拉机置于坡道顶部，使拖拉机方向与坡道中心线平行，并以等初速度向下推翻，拖拉机应不发生侧向连续翻滚。 7.2.2 通过模拟计算评价抗连续翻滚性能。模拟计算所需整机参数如下： H — 质心高度，m； Ls — 质心与前轴的水平距离，m； L — 质心与后轴的水平距离，m； D — 前轮胎上缘的离地高度，m。
