【机械行业标准(JB)】 风力发电机组 试验方法

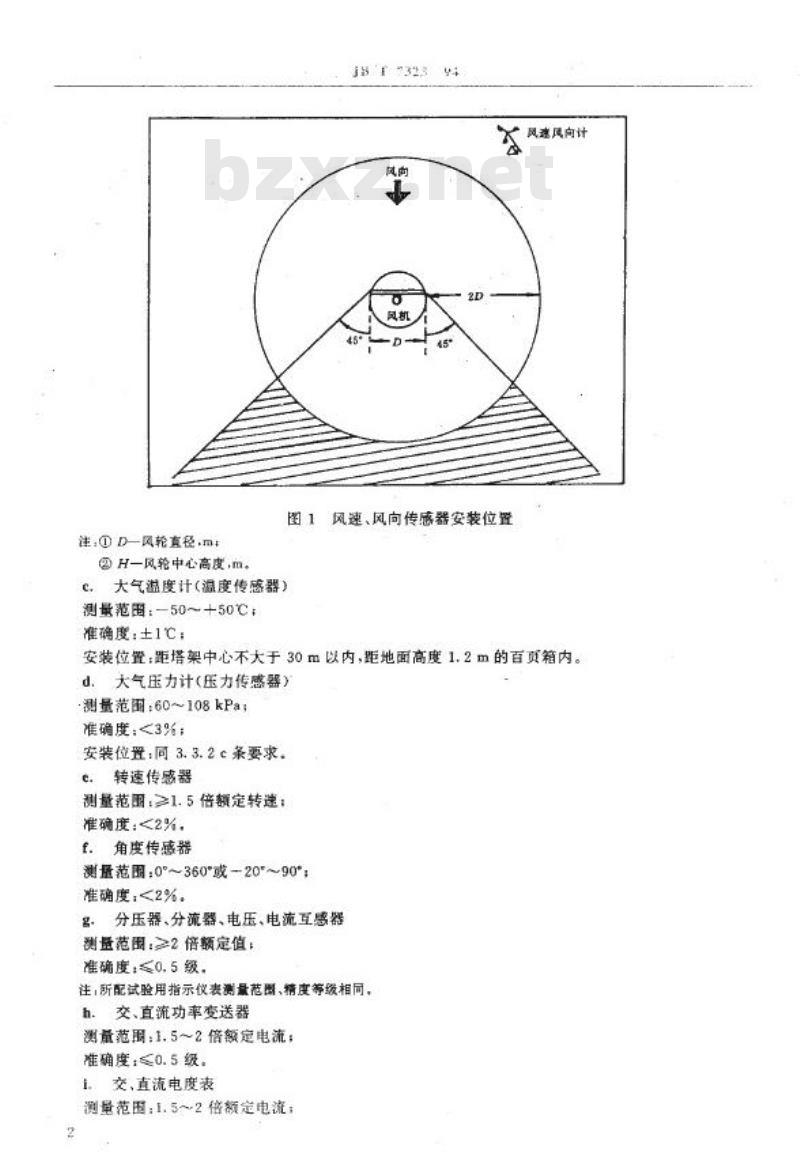

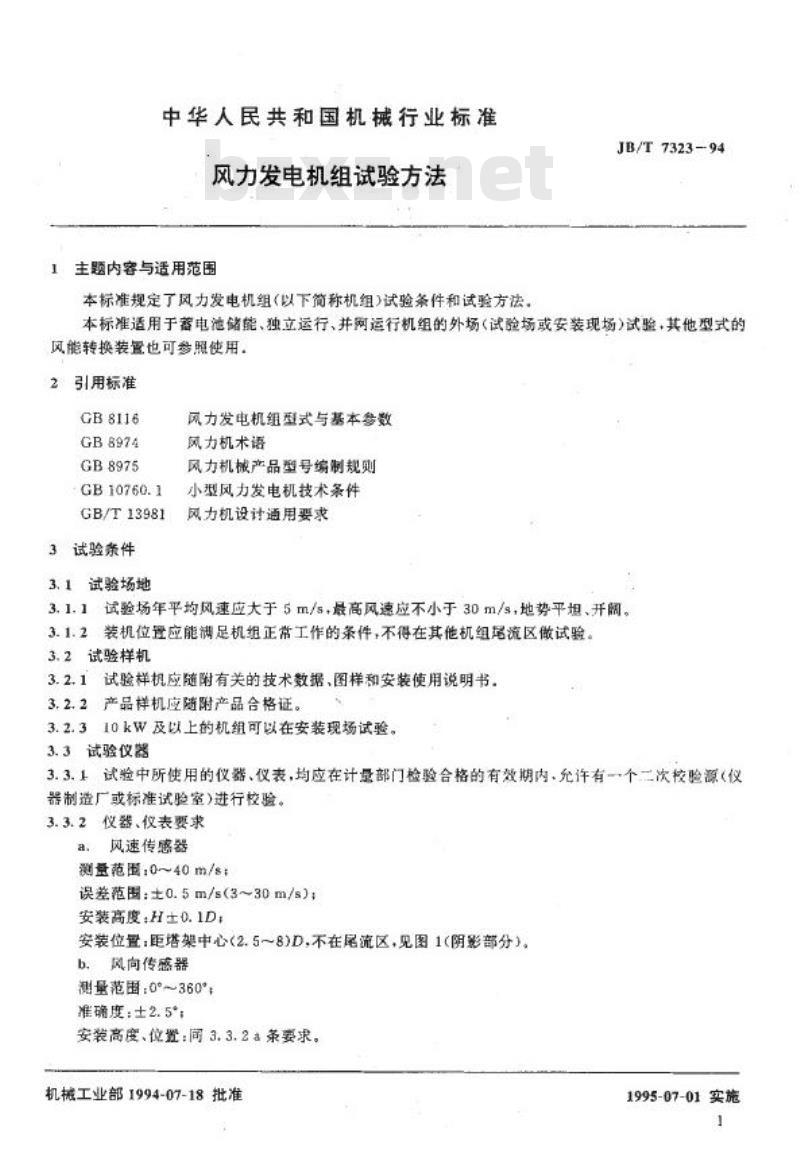

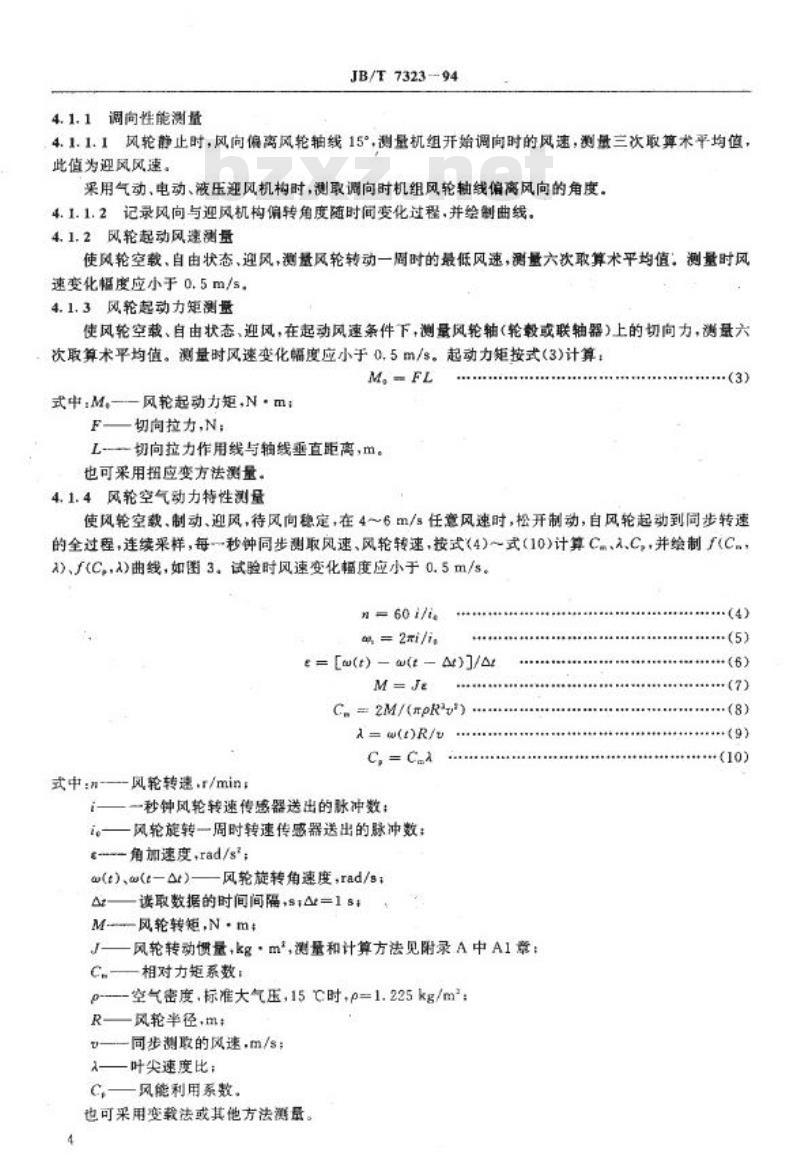

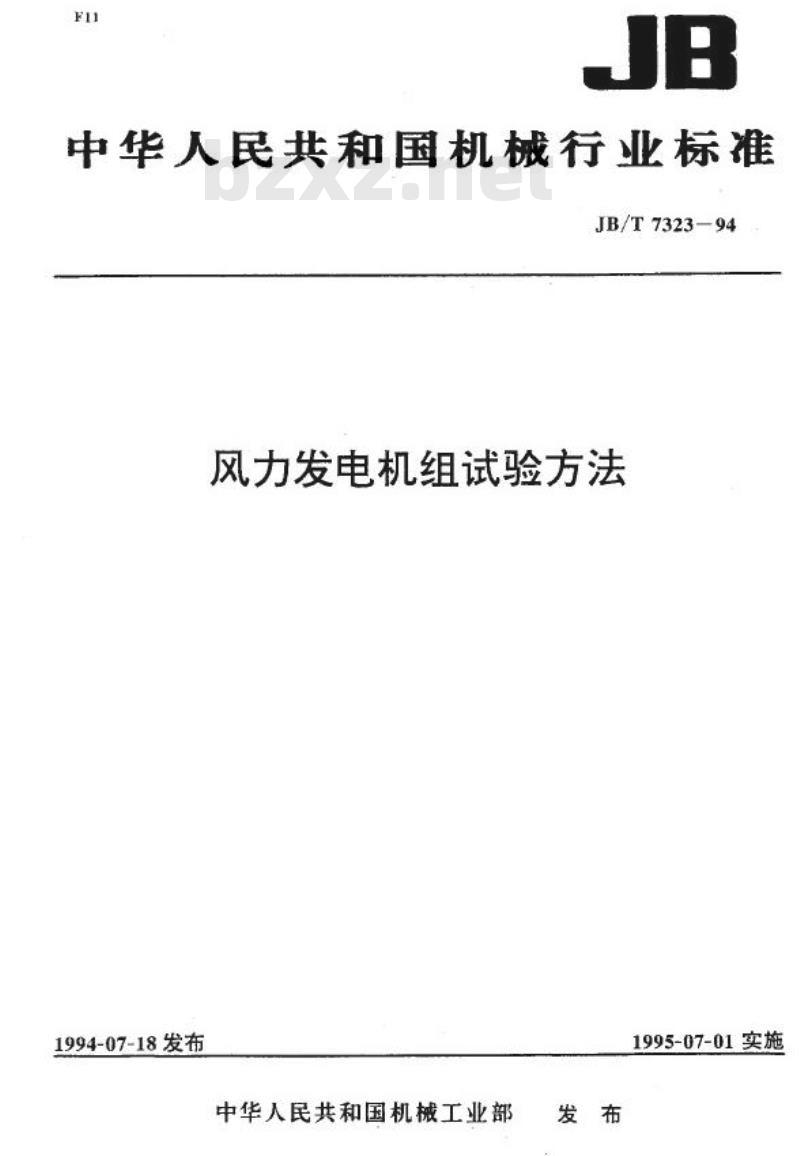

中华人民共和国机械行业标准 JB/T 7323—94 风力发电机组试验方法 1994年7月18日发布，1995年7月1日实施。 1. 主题内容与适用范围 本标准规定了风力发电机组（以下简称机组）试验条件和试验方法。本标准适用于蓄电池储能、独立运行、并网运行机组的外场试验（试验场或安装现场试验）。其他类型的风能转换装置也可参照使用。 2. 引用标准 本标准引用了以下标准： GB 8116, GB 8974, GB 8975, GB 10760.1, GB/T 13981。 3. 试验条件 3.1 试验场地 3.1.1 试验场的年平均风速应大于5 m/s，最高风速应不小于30 m/s，且地势应平坦、开阔。 3.1.2 装机位置应能满足机组正常工作的条件，不得在其他机组尾流区进行试验。 3.2 试验样机 3.2.1 试验样机应随附相关的技术数据、图纸及安装使用说明书。 3.2.2 产品样机应随附产品合格证。 3.2.3 10kW及以上的机组可以在安装现场进行试验。 3.3 试验仪器 3.3.1 试验中使用的仪器和仪表应在计量部门检验合格且有效期内，允许有一个二次校验源（仪器制造厂或标准试验室）进行校验。 3.3.2 仪器、仪表要求： - 风速传感器：测量范围0~40 m/s，误差范围±0.5 m/s（3~30 m/s），安装高度应为±0.1D，安装位置应距塔架中心(2.5～8)D。 - 风向传感器：测量范围0°~360°，准确度±2.5°。 - 大气温度计：测量范围-50~+50℃，准确度±1℃，安装位置应距塔架中心不大于30 m，距地面高度1.2 m。 - 大气压力计：测量范围60~108 kPa，准确度<3%。 - 转速传感器：测量范围≥1.5倍额定转速，准确度<2%。 4. 试验方法 4.1 空气动力特性试验 4.1.1 调向性能测量 4.1.1.1 风轮静止时，风向偏离风轮轴线15°，测量机组开始调向时的风速，并记录三次的算术平均值。采用气动、电动或液压迎风机构时，测量机组风轮轴线偏离风向的角度。 4.1.1.2 记录风向与迎风机构偏转角度随时间的变化过程，并绘制曲线。 4.1.2 风轮起动风速测量 在风轮空载、自由状态、迎风的条件下，测量风轮转动一周时的最低风速，取六次测量的算术平均值，测量时风速变化幅度应小于0.5 m/s。 4.1.3 风轮起动力矩测量 在起动风速条件下，测量风轮轴上的切向力，取六次测量的算术平均值，风速变化幅度应小于0.5 m/s。起动力矩按照公式进行计算。 图1 显示了风速、风向传感器的安装位置。
