【机械行业标准(JB)】 斗轮堆取料机 术语

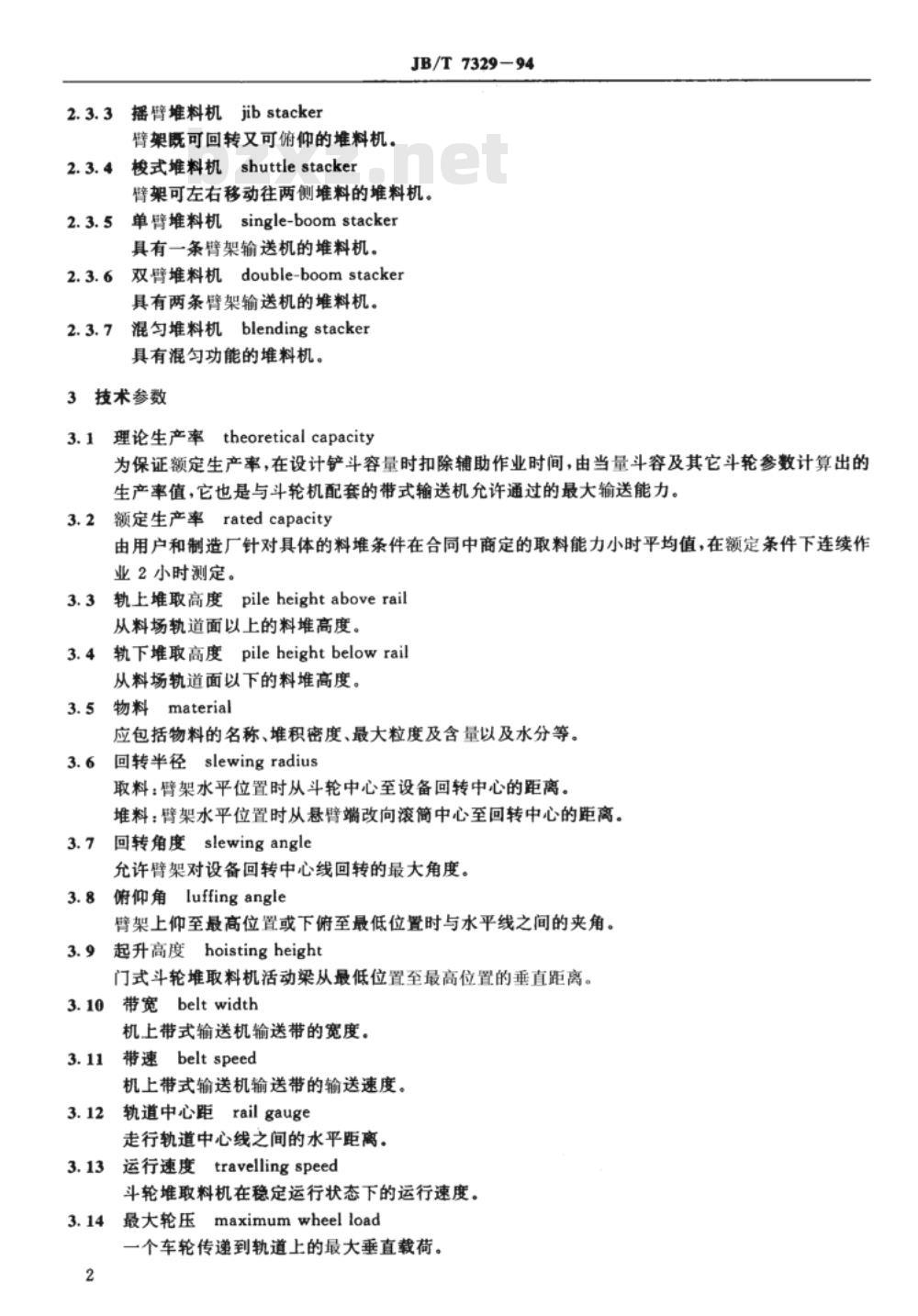

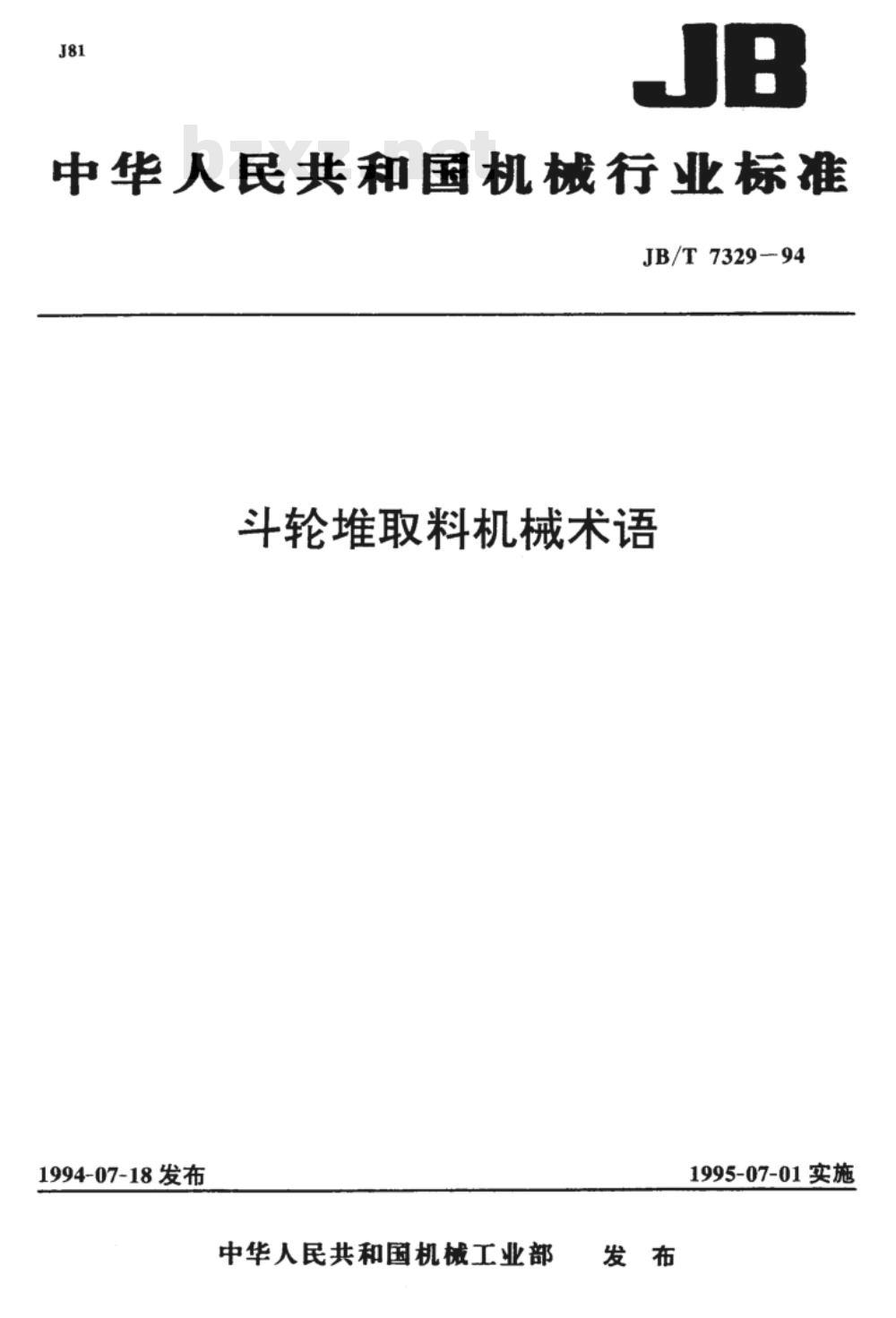

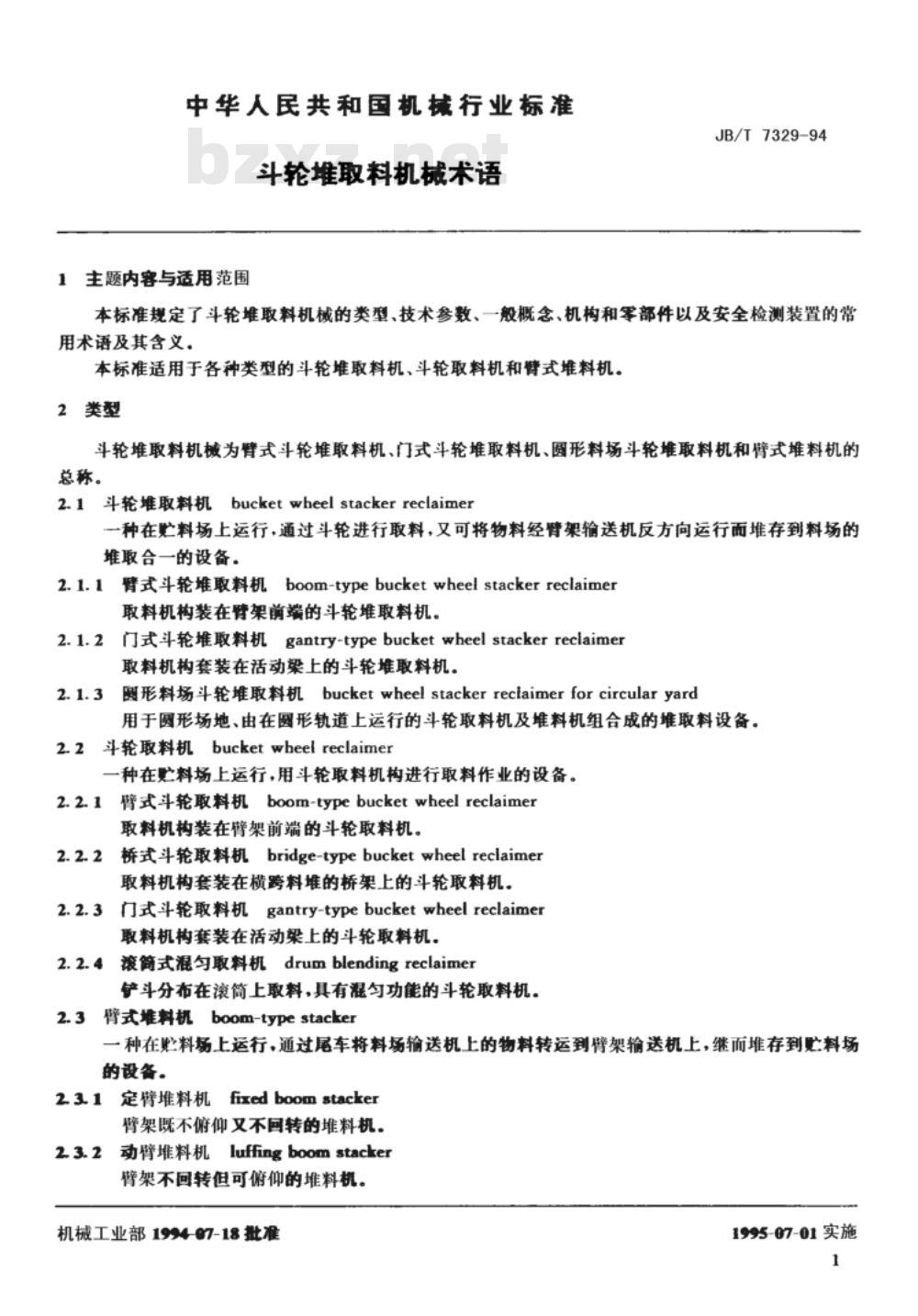

中华人民共和国机械行业标准 JB/T7329-94 斗轮堆取料机械术语 1994年7月18日发布，1995年7月1日实施。 1. 主题内容与适用范围 本标准规定了斗轮堆取料机械的类型、技术参数、一般概念、机构和零部件以及安全检测装置的常用术语及其含义。本标准适用于各种类型的斗轮堆取料机、斗轮取料机和臂式堆料机。 2. 类型 斗轮堆取料机械为臂式斗轮堆取料机、门式斗轮堆取料机、圆形料场斗轮堆取料机和臂式堆料机的总称。 2.1 斗轮堆取料机 (bucketwheelstackerreclaimer) 一种在贮料场上运行，通过斗轮进行取料，又可将物料经臂架输送机反方向运行而堆存到料场的堆取合一的设备。 2.1.1 臂式斗轮堆取料机 (boom-type bucketwheelstackerreclaimer) 取料机构装在架前端的斗轮堆取料机。 2.1.2 门式斗轮堆取料机 (gantry-type bucketwheelstackerreclaimer) 取料机构套装在活动梁上的斗轮堆取料机。 2.1.3 圆形料场斗轮堆取料机 (bucketwheelstackerreclaimerforcircularyard) 用于圆形场地、由在圆形轨道上运行的斗轮取料机及堆料机组合成的堆取料设备。 2.2 斗轮取料机 (bucketwheelreclaimer) 一种在料场上运行，用斗轮取料机构进行取料作业的设备。 2.2.1 臂式斗轮取料机 (boom-type bucketwheelreclaimer) 取料机构装在臂架前端的斗轮取料机。 2.2.2 桥式斗轮取料机 (bridge-type bucketwheelreclaimer) 取料机构套装在横跨料堆的桥架上的斗轮取料机。 2.2.3 门式斗轮取料机 (gantry-type bucketwheelreclaimer) 取料机构套装在活动梁上的斗轮取料机。 2.2.4 滚筒式混匀取料机 (drumblendingreclaimer) 铲斗分布在滚筒上取料，具有混勾功能的斗轮取料机。 2.3 臂式堆料机 (boom-typestacker) 一种在贮料场上运行，通过尾车将料场输送机上的物料转运到臂架输送机上，继而堆存到贮料场的设备。 2.3.1 定臂堆料机 (fixedboomstacker) 臂架既不俯仰又不转的堆料机。 2.3.2 动臂堆料机 (luffingboomstacker) 臂架不回转但可俯仰的堆料机。 2.3.3 摇臂堆料机 (jibstacker) 臂架既可回转又可俯仰的堆料机。 2.3.4 梭式堆料机 (shuttlestacker) 臂架可左右移动往两侧堆料的堆料机。 2.3.5 单臂堆料机 (single-boomstacker) 具有一条臂架输送机的堆料机。 2.3.6 双臂堆料机 (double-boomstacken) 具有两条臂架输送机的堆料机。 2.3.7 混匀堆料机 (blendingstacker) 具有混匀功能的堆料机。 3. 技术参数 3.1 理论生产率 (theoretical capacity) 为保证额定生产率，在设计铲斗容量时扣除辅助作业时间，由当量斗容及其它斗轮参数计算出的生产率值，它也是与斗轮机配套的带式输送机允许通过的最大输送能力。 3.2 额定生产率 (rated capacity) 由用户和制造厂针对具体的料堆条件在合同中商定的取料能力小时平均值，在额定条件下连续作业2小时测定。 3.3 轨上堆取高度 (pile height above rail) 从料场轨道面以上的料堆高度。 3.4 轨下堆取高度 (pile height below rail) 从料场轨道面以下的料堆高度。 3.5 物料 (material) 应包括物料的名称、堆积密度、最大粒度及含量以及水分等。 3.6 回转半径 (slewing radius) 取料：臂架水平位置时从斗轮中心至设备回转中心的距离。堆料：臂架水平位置时从悬臂端改向滚简中心至回转中心的距离。 3.7 回转角度 (slewing angle) 允许臂架对设备回转中心线回转的最大角度。 3.8 俯仰角 (luffing angle) 臂架上仰至最高位置或下俯至最低位置时与水平线之间的夹角。 3.9 起升高度 (hoisting height) 门式斗轮堆取料机活动梁从最低位置至最高位置的垂直距离。 3.10 带宽 (belt width) 机上带式输送机输送带的宽度。 3.11 带速 (belt speed) 机上带式输送机输送带的输送速度。 3.12 轨道中心距 (rail gauge) 走行轨道中心线之间的水平距离。 3.13 运行速度 (travelling speed) 斗轮堆取料机在稳定运行状态下的运行速度。
