【机械行业标准(JB)】 斗轮堆取料机 验收技术规范

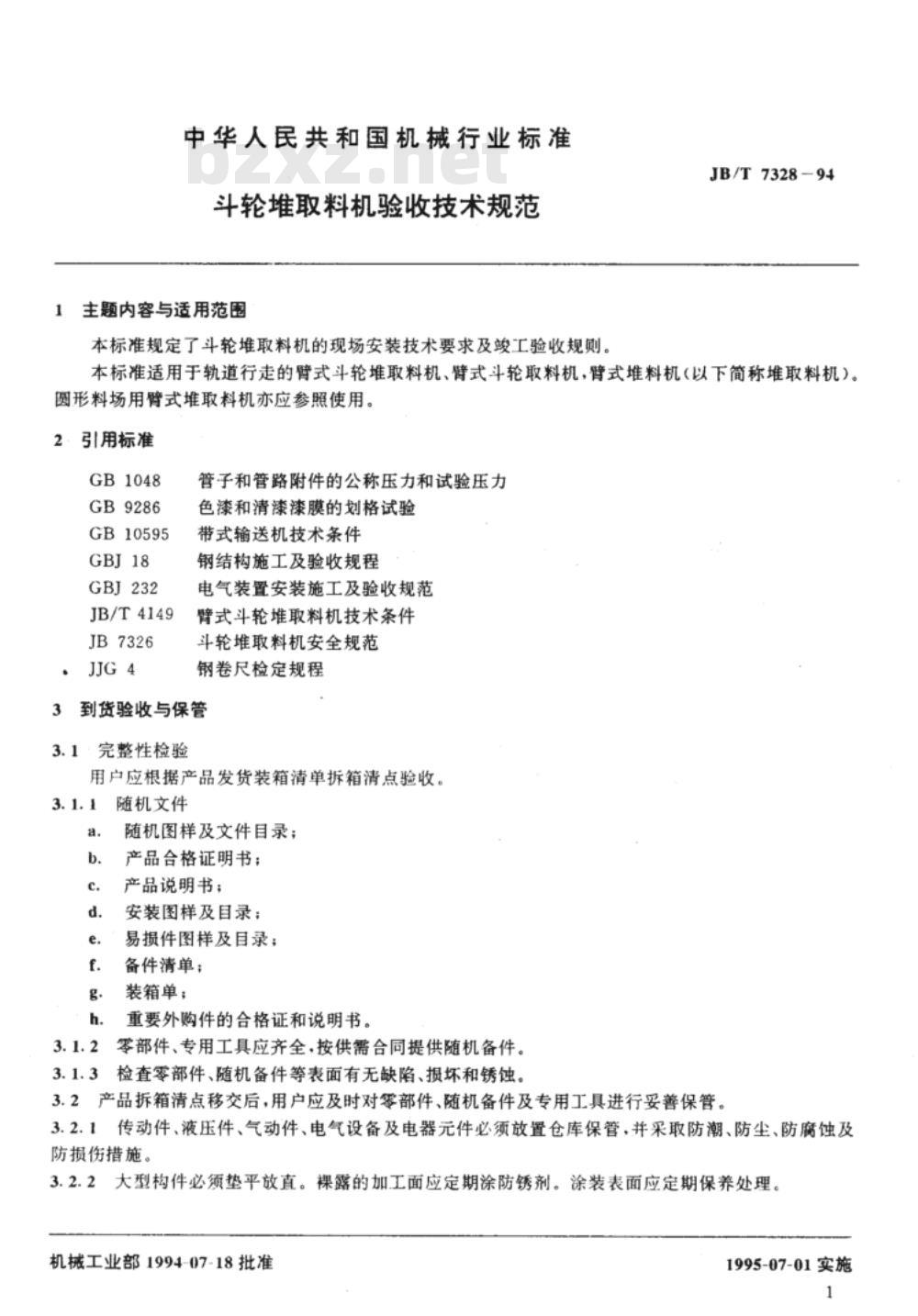

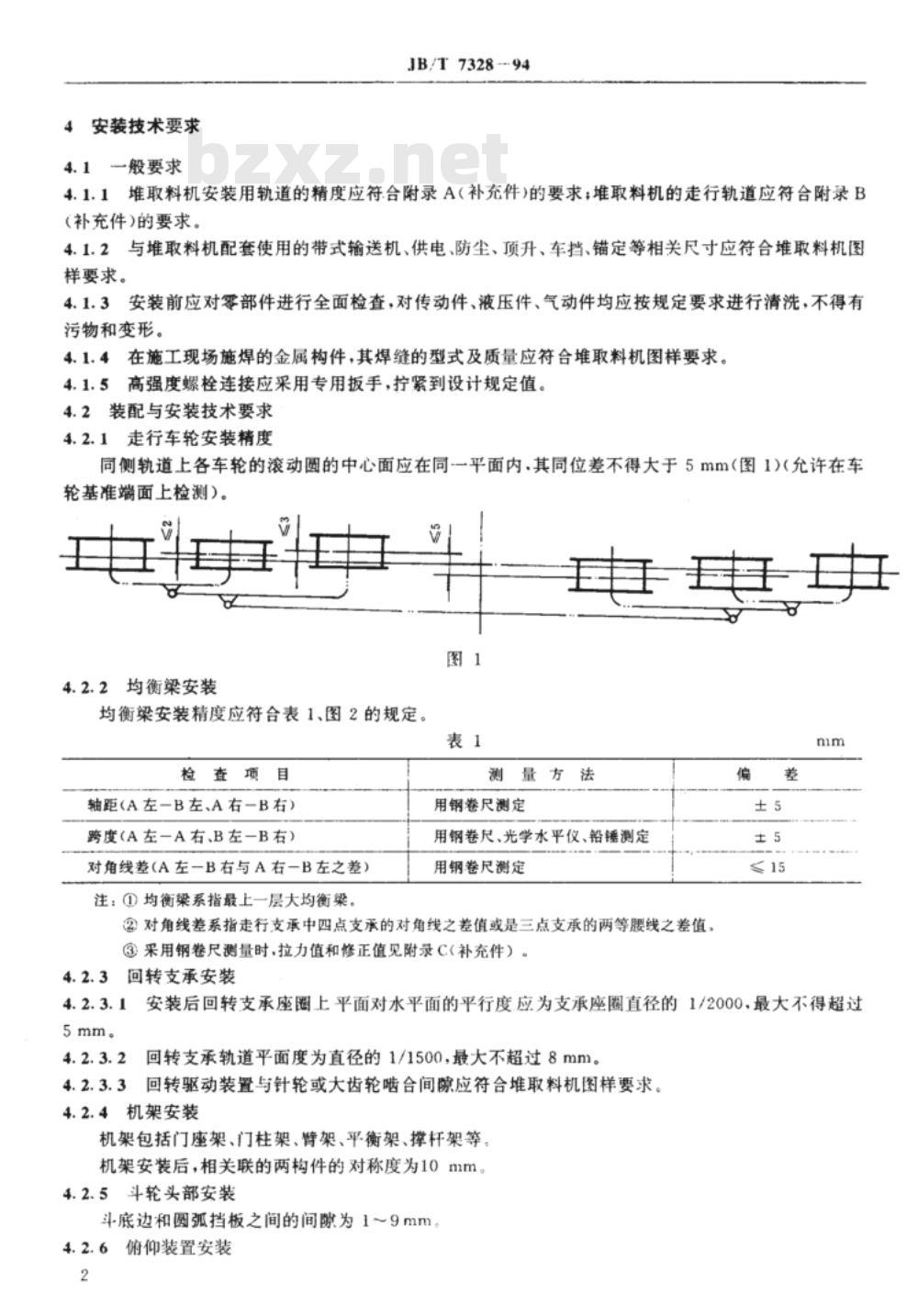

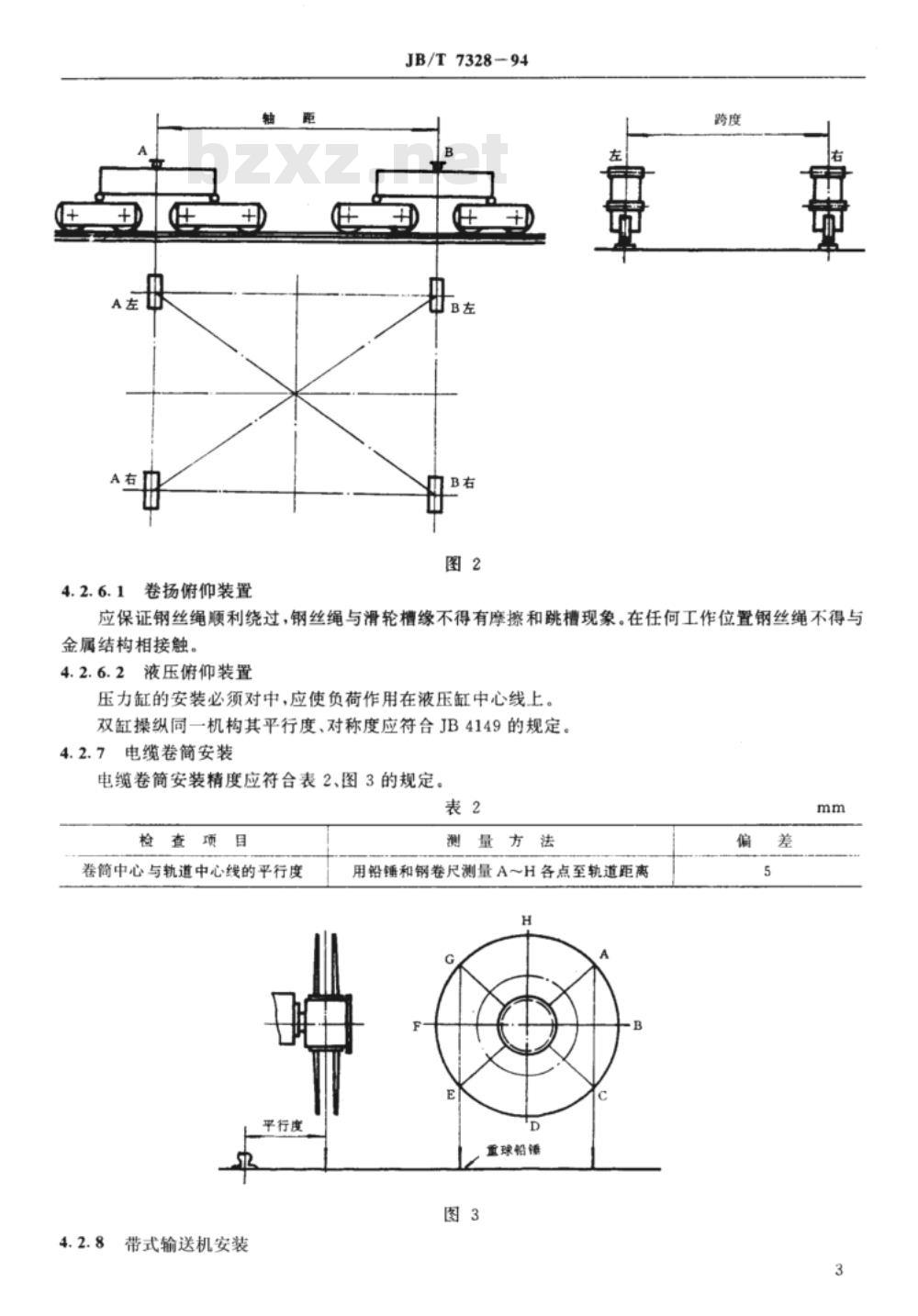

中华人民共和国机械行业标准 JB/T7328-94 斗轮堆取料机验收技术规范 1994年7月18日发布，1995年7月1日实施。 1. 主题内容与适用范围 本标准规定了斗轮堆取料机的现场安装技术要求及竣工验收规则。本标准适用于轨道行走的臂式斗轮堆取料机、臂式斗轮取料机，臂式堆料机（以下简称堆取料机）。圆形料场用臂式堆取料机亦应参照使用。 2. 引用标准 GB1048 GB9286 GB10595 GBJ18 GBJ232 JB/T4149 JB7326 JJG4 3. 到货验收与保管 3.1 用户应根据产品发货装箱清单拆箱清点验收。 3.1.1 随机文件： - 随机图样及文件目录 - 产品合格证明书 - 产品说明书 - 安装图样及目录 - 易损件图样及目录 - 备件清单 - 装箱单 - 重要外购件的合格证和说明书 3.1.2 检查零部件、随机备件等表面有无缺陷、损坏和锈蚀。 3.2 产品拆箱清点移交后，用户应及时对零部件、随机备件及专用工具进行妥善保管。 3.2.1 传动件、液压件、气动件、电气设备及电器元件必须放置仓库保管，并采取防潮、防尘、防魔蚀及防损伤措施。 3.2.2 大型构件必须垫平放直。裸露的加工面应定期涂防锈剂。涂装表面应定期保养处理。 4. 安装技术要求 4.1 一般要求 4.1.1 堆取料机安装用轨道的精度应符合附录A（补充件）的要求；堆取料机的走行轨道应符合附录B（补充件）的要求。 4.1.2 与堆取料机配套使用的带式输送机、供电、防尘、顶升、车挡、锚定等相关尺寸应符合堆取料机图样要求。 4.1.3 安装前应对零部件进行全面检查，对传动件、液压件、气动件均应按规定要求进行清洗，不得有污物和变形。 4.1.4 在施工现场施焊的金属构件，其焊缝的型式及质量应符合堆取料机图样要求。 4.1.5 高强度螺栓连接应采用专用扳手，拧紧到设计规定值。 4.2 装配与安装技术要求 4.2.1 走行车轮安装精度 同侧轨道上各车轮的滚动圆的中心面应在同一平面内，最大允许偏差不得大于5mm（图1）。 4.2.2 均衡梁安装 均衡梁安装精度应符合表1、图2的规定。 检查项目： - 轴距 - 跨度 - 对角线差 4.2.3 回转支承安装 4.2.3.1 安装后回转支承座圈上平面对水平面的平行度应为支承座圈直径的1/2000，最大不得超过5mm。 4.2.3.2 回转支承轨道平面度应为直径的1/1500，最大不超过8mm。 4.2.3.3 回转驱动装置与针轮或大齿轮啮合间隙应符合堆取料机图样要求。 4.2.4 机架安装 机架安装后，相关联的两构件的对称度为10mm。 4.2.5 斗轮头部安装 斗底边和圆弧挡板之间的间隙应为1～9mm。 4.2.6 俯仰装置安装 4.2.6.1 应保证钢丝绳顺利绕过，钢丝绳与滑轮槽缘不得有摩擦和跳槽现象。
