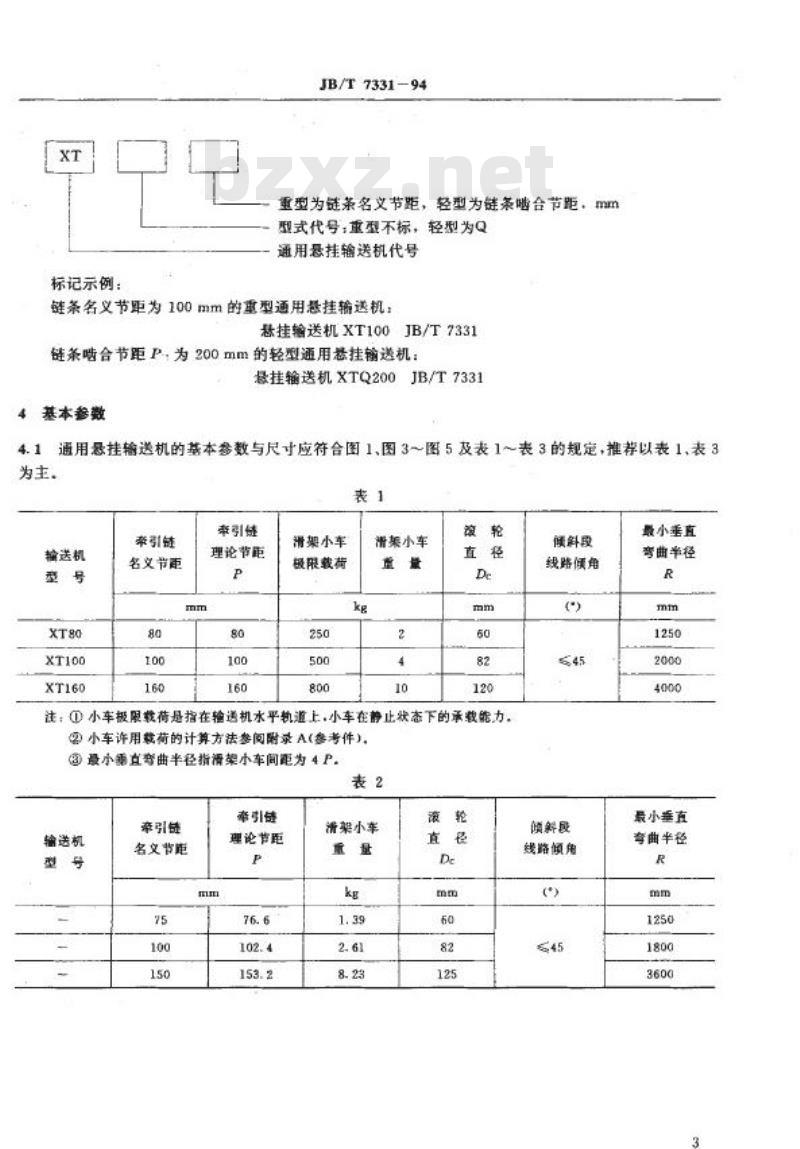

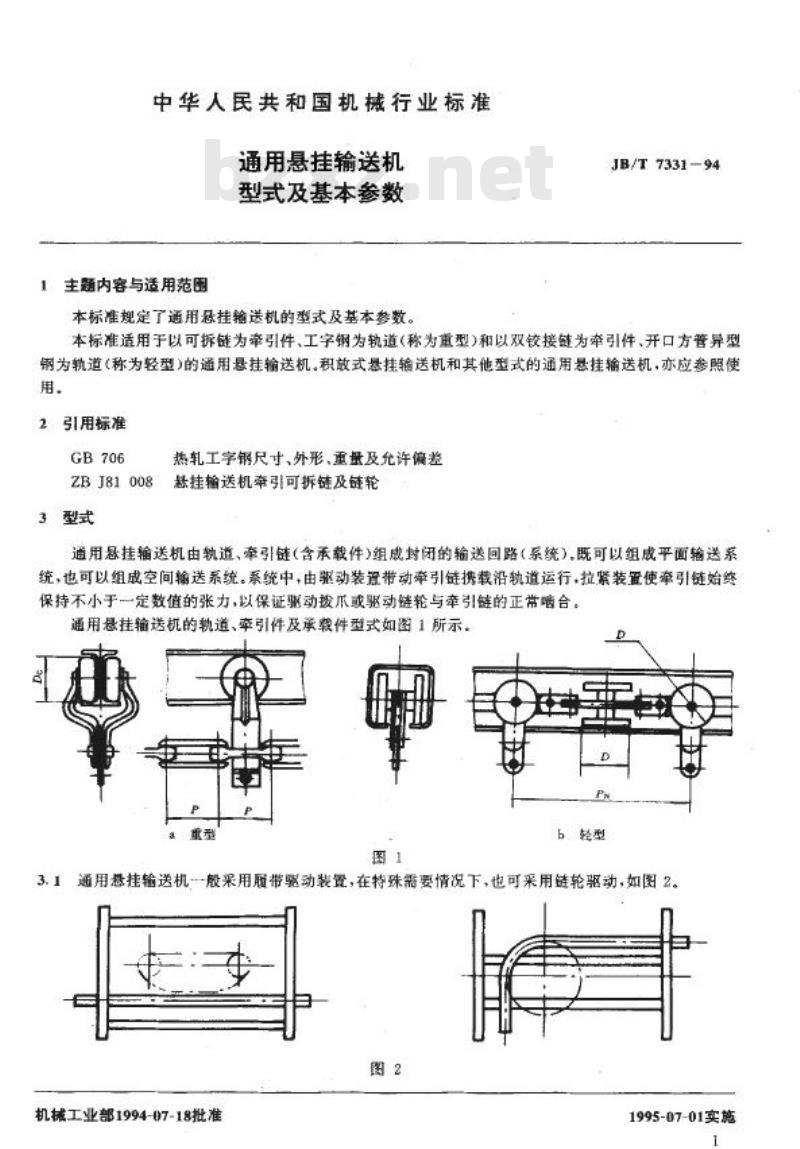

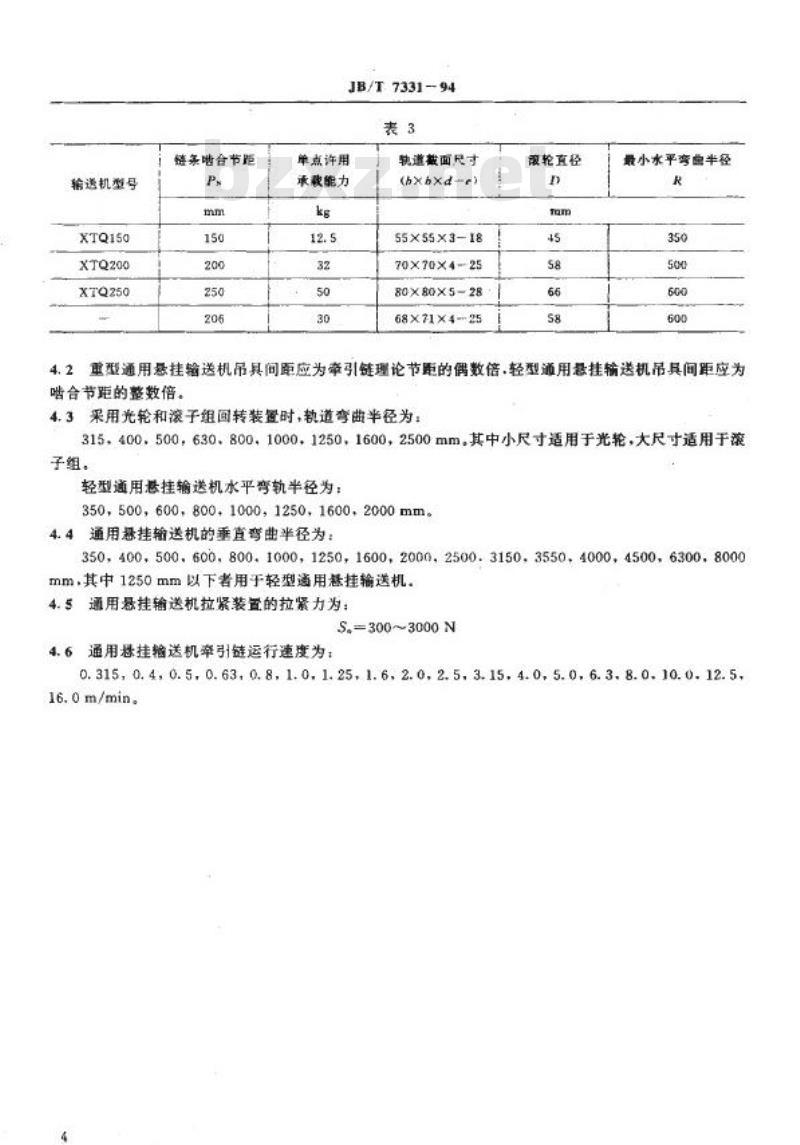

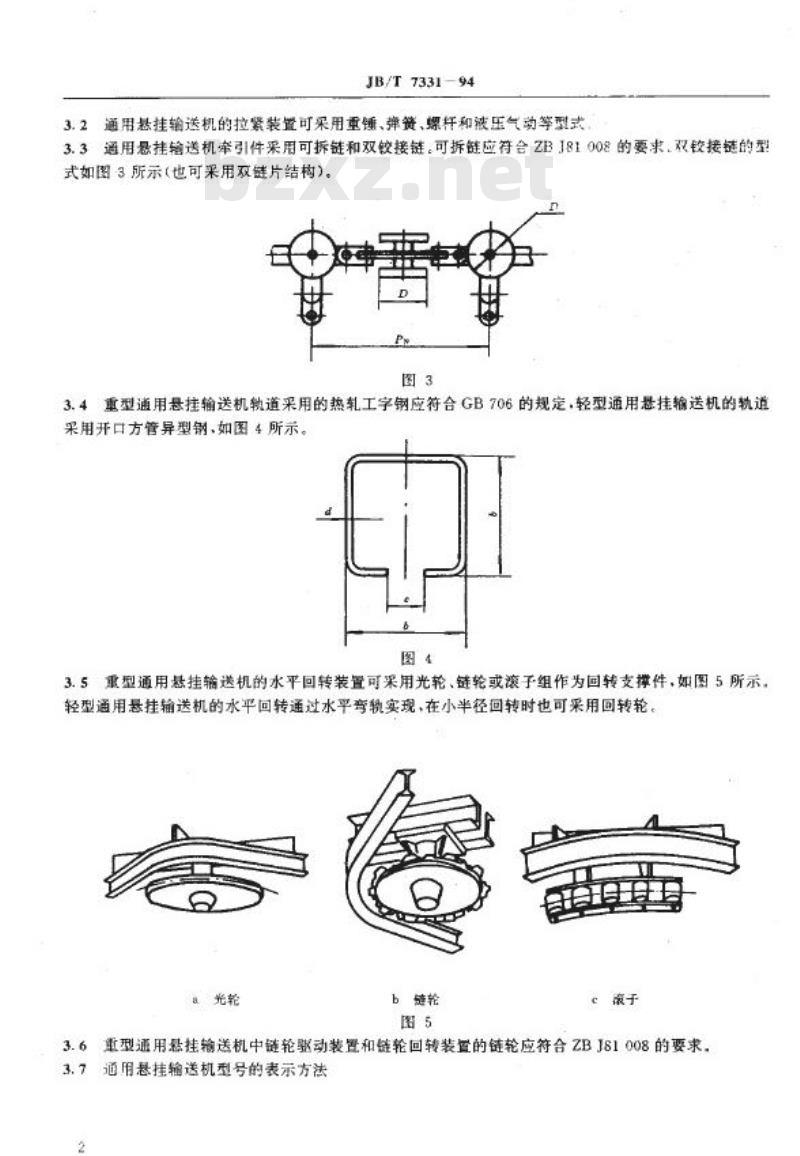

中华人民共和国机械行业标准 JB/T7331-94 通用悬挂输送机 型式及基本参数 1994年7月18日发布，1995年7月1日实施。 1. 主题内容与适用范围 本标准规定了通用悬挂输送机的型式及基本参数。JB/T7331—94 本标准适用于以可拆链为牵引件，工字钢为轨道（称为重型）和以双铰接链为牵引件、开口方管异型钢为轨道（称为轻型）的通用悬挂输送机，积式悬挂输送机和其他型式的通用悬挂输送机，亦应参照使用。 2. 引用标准 GB706 ZBJ81008 3. 设计要求 通用悬挂输送机由轨道、牵引链（含承载件）组成封闭的输送回路（系统），既可以组成平面输送系统，也可以组成空间输送系统。系统中，由驱动装置带动牵引链携载沿轨道运行，拉紧装置使牵引链始终保持不小于一定数值的张力，以保证驱动拨爪或驱动链轮与牵引链的正常啮合，通用悬挂输送机的轨道、牵引件及承载件型式如图1所示。 3.1 重型通用悬挂输送机 重型通用悬挂输送机一般采用履带驱动装置，在特殊需要情况下，也可采用链轮驱动，如图2所示。 3.2 拉紧装置 通用悬挂输送机的拉紧装置可采用重锤、弹簧、螺杆和波压气动等型式。 3.3 牵引件 通用悬挂输送机牵引件采用可拆链和双铰接链。可拆链应符合ZBJ81008的要求，双接链的型式如图3所示（也可采用双链片结构）。 3.4 轨道 重型通用悬挂输送机轨道采用的热轧工字钢应符合GB706的规定，轻型通用悬挂输送机的轨道采用开口方管异型钢，如图4所示。 3.5 回转装置 重型通用悬挂输送机的回转装置采用光轮、链轮或滚子组作为回转支撑件，如图5所示。小半径回转时也可采用回转轮。 3.6 链轮驱动 重型通用悬挂输送机中链轮驱动装置和链轮回转装置的链轮应符合ZBJ81008的要求。 3.7 型号表示方法 通用悬挂输送机型号的表示方法： 重型为链条名义节距，轻型为链条啮合节距。 4. 基本参数 4.1 通用悬挂输送机的基本参数与尺寸应符合图1、图3～图5及表1～表3的规定，推荐以表1，表3为主。 表1 牵引链输送机 | 牵引链型号 | XT80 | XT100 | XT160 | | 名义节距 P (mm) | 80 | 100 | 160 | | 滑架小车极限载荷 (kg) | 250 | 500 | 800 | | 滑架小车重量 (kg) | 2 | 4 | 10 | | 滚轮直径 (mm) | 60 | 82 | 120 | 4.2 重型通用悬挂输送机吊具间距应为牵引链理论节距的偶数倍。轻型通用悬挂输送机吊具间距应为啮合节距的整数倍。 4.3 使用光轮和滚子组回转装置时，轨道弯曲半径为315, 400, 500, 630, 800, 1000, 1250, 1600, 2500 mm。 附录A (参考件) 小车极限载荷的计算方法及最小垂直弯曲半径的计算方法。
