【国家标准(GB)】 金属铬化学分析方法 原子吸收分光光度法测定铝量

中华人民共和国国家标准
金属铬化学分析方法
原子吸收分光光度法测定铝量
Methods for chemical analysis of chromium metalThe atomic absorption spectrophoto -metric method for the determinationof aluminium content
本标准适用于金属铬中铝量的测定，测定范围：0.10～1.00%。UDC 669.26 : 543
422 : 546.621
GB 4702.5-84
本标准遵守GB1467一78《冶金产品化学分析方法标准的总则及一般规定》。方法提要
试样以高氯酸分解，使之发生\烟后，用水稀释至一定体积，用原子吸收分光光度计测量铁的吸光度。
2试剂
2.1高氯酸（比重1.67）。
2.2电解金属铬。
2.3铝标准溶液：称取0.5000g铝（99.9%以上），置于200ml烧杯中，加人50ml盐酸（1+1）并加热使其溶解，冷却至室温，移入1000ml容量瓶中，用水稀释至刻度，混匀。此溶液1ml含0.5mg铝。3仪器
原于吸收分光光度计，附有铝空心阴极灯，一氧化二氮一乙炔燃烧器。仪器的工作条件见附录A（参考件）。
4试样
试样应通过1.68mm筛孔。
5分析步骤
5.1测定数量
对同一试样溶液应单独进行两次测定，取其平均值。5.2试样量
称取1.000g试样。
5.3空试验
随同试样做空试验。免费标准下载网bzxz
5.4测定
5.4.1将试样（5.2）置于500ml烧杯中，盖上表Ⅲl，加入15ml高氯酸（2.1）并加热使其溶解，继续加热至产生烟约l0min，冷却至室温。5.4.2加人50ml温水溶解盐类，用定量滤纸过滤于100ml容量瓶中，并用温水洗净滤纸，冷却至室国家标准局1984-10-04发布
1985-09-01实施

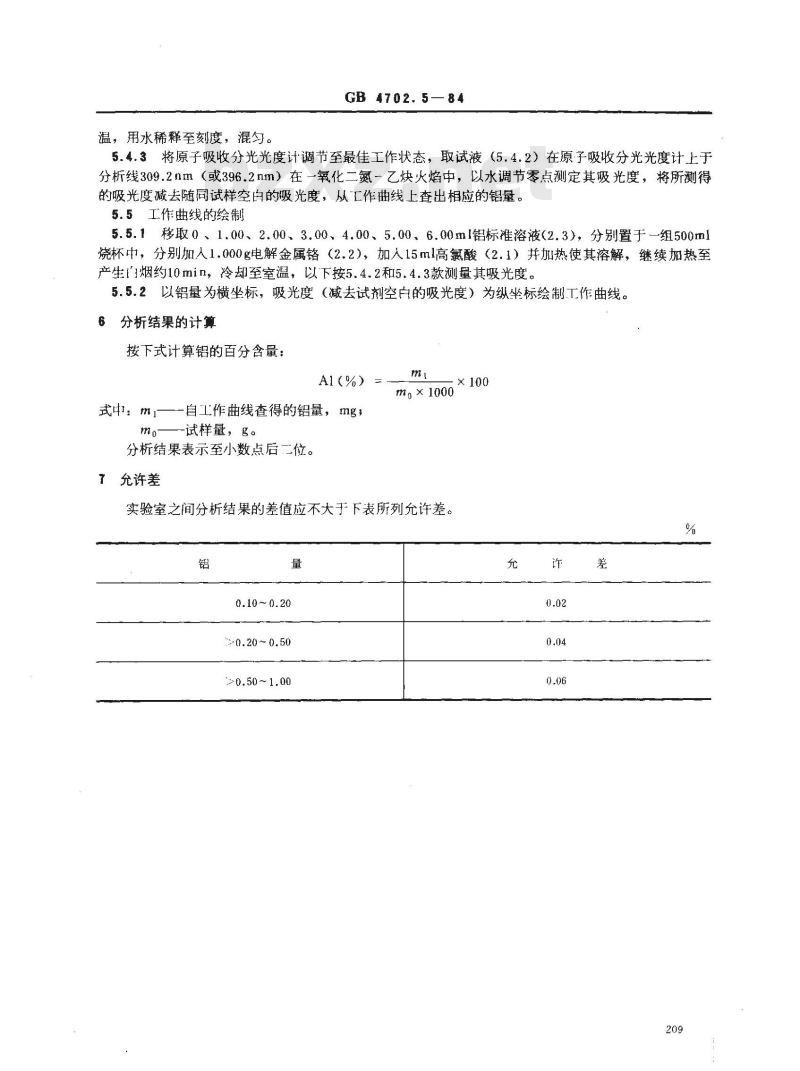

温，用水稀释至刻度，混匀。
GB 4702. 5—84
5.4.3将原子吸收分光光度计调节至最佳工作状态，取试液（5.4.2）在原子吸收分光光度计上于分析线309.2nm（或396.2nm）在一氧化二氮－乙炔火焰中，以水调节零点测定其吸光度，将所测得的吸光度减去随同试样空白的吸光度，从工作曲线上查出相应的铝量。5.5工作曲线的绘制
5.5.1移取0、1.00、2.00、3.00、4.00、5.00、6.00ml铝标准溶液(2.3），分别置于一组500ml烧杯中，分别加人1.000g电解金属铬（2.2），加入15ml高氯酸（2.1）并加热使其溶解，继续加热至产生烟约10min，冷却至室温，以下按5.4.2和5.4.3款测量其吸光度。5.5.2以铝量为横坐标，吸光度（减去试剂空白的吸光度）为纵坐标绘制工作曲线。6分析结果的计算
按下式计算铝的百分含量：
式中：m自工作曲线查得的铝量，mg，mo
-试样量，g。
分析结果表示至小数点后二位。了允许差
mg×1000
实验室之间分析结果的差值应不大于下表所列允许差。%
0.10~0.20
0.20~0.50
>0.50~1.00
GB4702.5—84
附录A
仪器工作条件
（参考件）
使用18080型原子吸收分光光度计测定铝量参考工作条件如下表：分析线
(nm）
附加说明：
灯电流
本标准由中华人民共和国冶金工业部提出。本标准由湖南铁合金厂负责起草。焰高
压力（kgf/cm2）
氧化“氮
(0.157MPa)
(0.029MPa)
流速（1/min）
自本标准实施之日起，原冶金工业部部标准YB582-65《金属铬化学分析方法》作废。210
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
