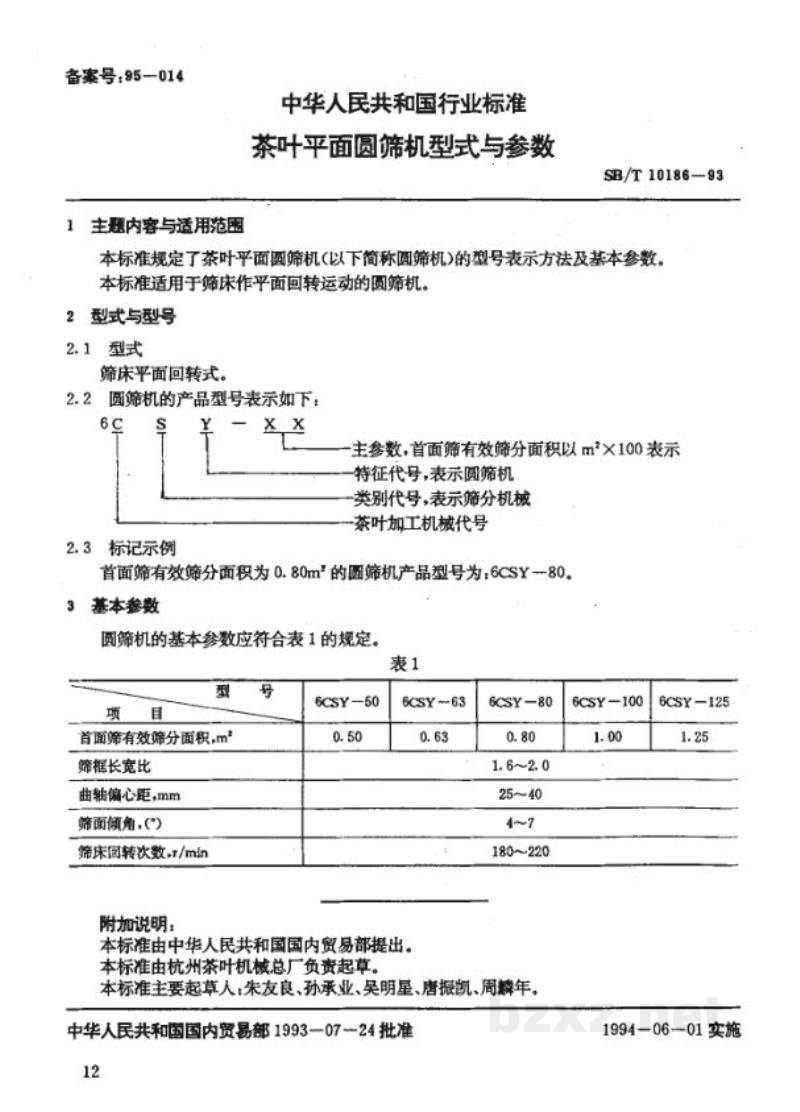

茶叶平面圆筛机型式与参数SB/T 10186—93
1 主题内容与适用范围
本标准规定了茶叶平面圆筛机(以下简称圆筛机)的型号表示方法及基本参数。
本标准适用于筛床作平面回转运动的圆筛机。
2 型式与型号
2.1 型式
筛床平面回转式。
2.2 圆筛机的产品型号表示如下：
| 6 C S Y - X X | ||
| | | | |_ | 主参数，首面筛有效筛分面积以m2×100表示 | |
| | | |_ | 特征代号，表示圆筛机 | |
| | |_ | 类别代号，表示筛分机械 | |
| |_ | 茶叶加工机械代号 | |
2.3 标记示例
首面筛有效筛分面积为0.80m2的圆筛机产品型号为：6CSY—80。
3 基本参数
圆筛机的基本参数应符合表1的规定。
表1
| \diagdown 型号 \\ \quad 项目 | 6CSY—50 | 6CSY—63 | 6CSY—80 | 6CSY—100 | 6CSY—125 |
|---|---|---|---|---|---|
| 首面筛有效筛分面积,m2 | 0.50 | 0.63 | 0.80 | 1.00 | 1.25 |
| 筛框长宽比 | 1.6~2.0 | ||||
| 曲轴偏心距,mm | 25~40 | ||||
| 筛面倾角,(°) | 4~7 | ||||
| 筛床回转次数,r/min | 180~220 | ||||
附加说明：
本标准由中华人民共和国国内贸易部提出。
本标准由杭州茶叶机械总厂负责起草。
本标准主要起草人：朱友良、孙承业、吴明星、唐振凯、周麟年。
