【机械行业标准(JB)】 YLB 系列深井水泵用三相异步电动机 技术条件( 机座号132～280)

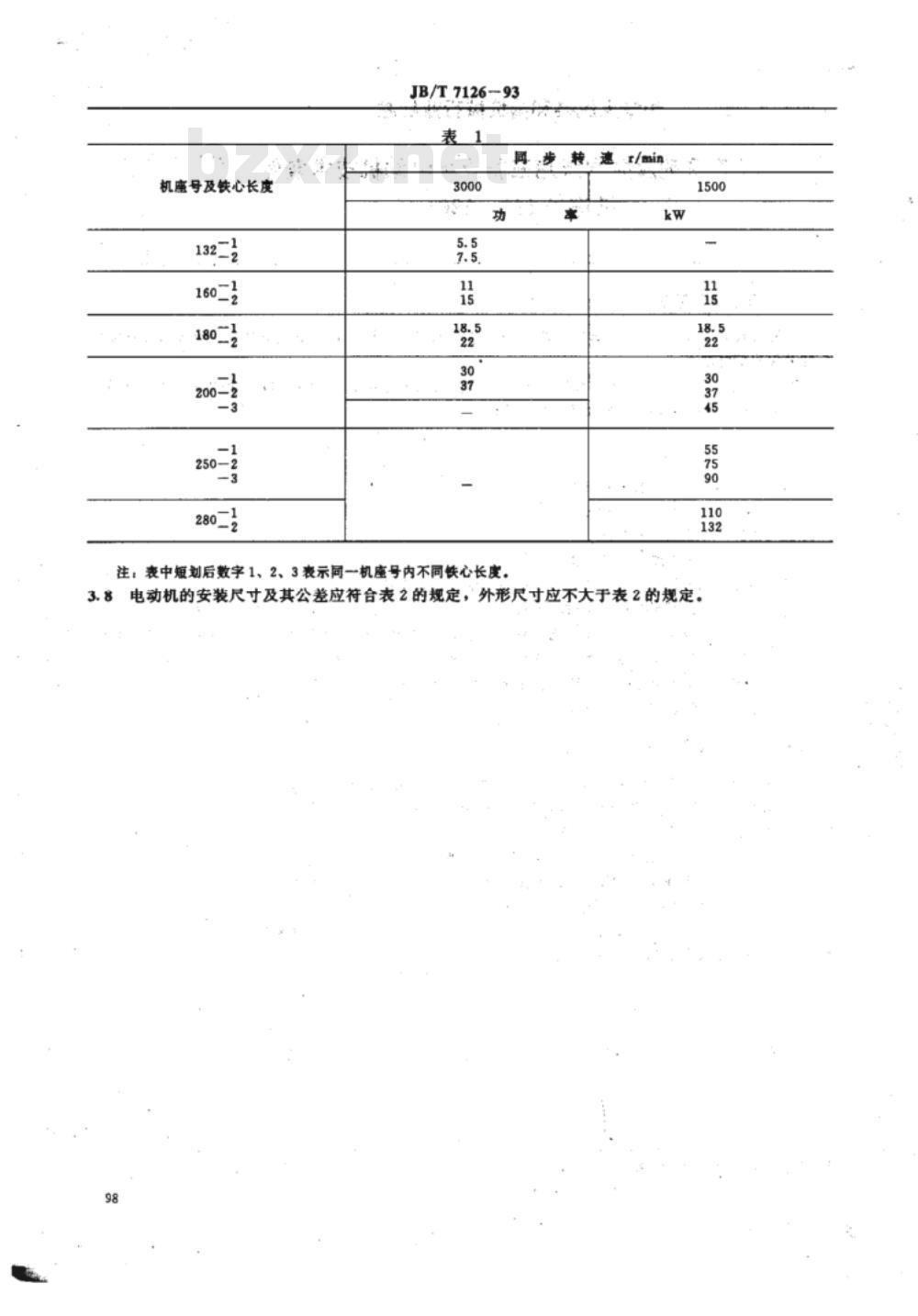

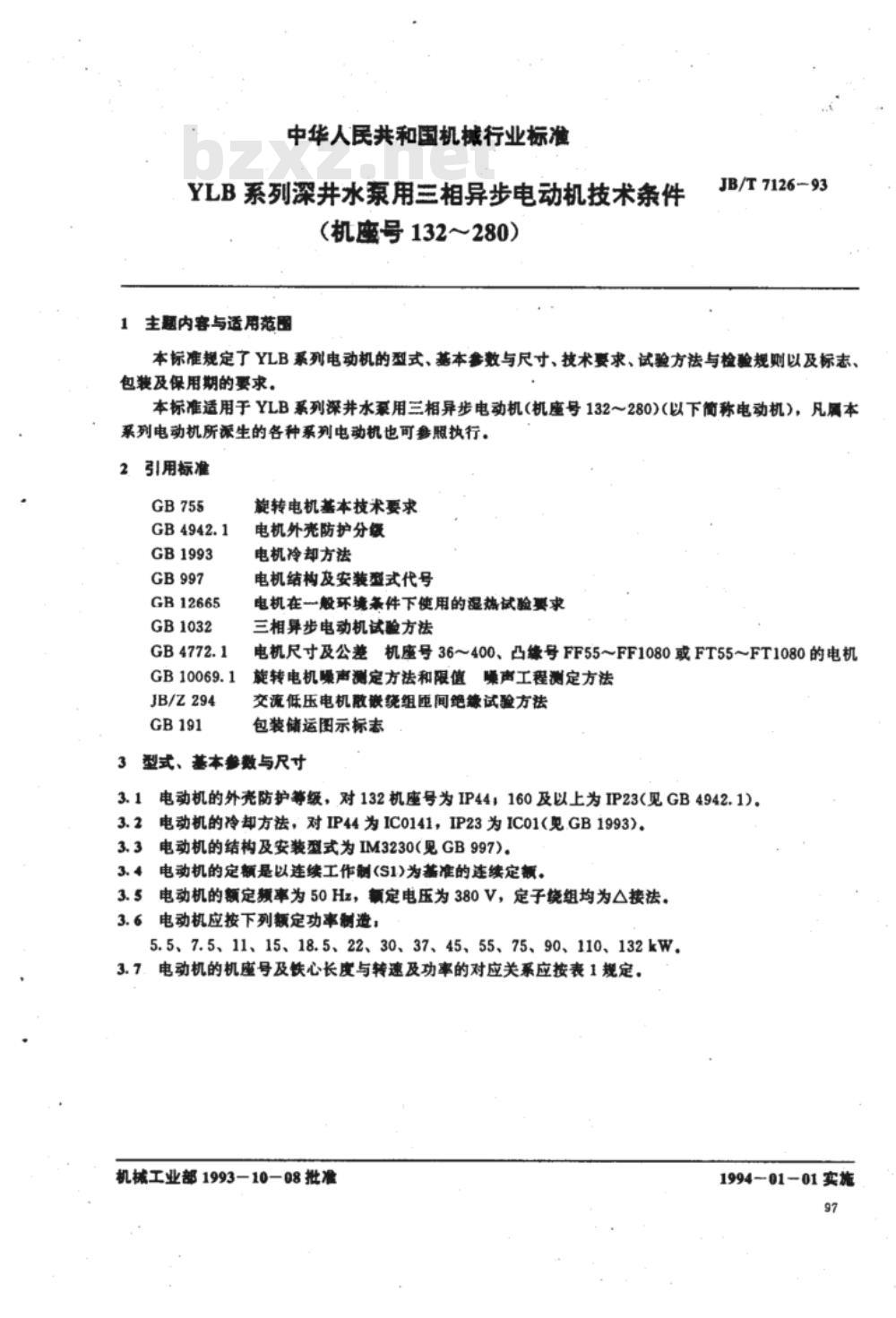

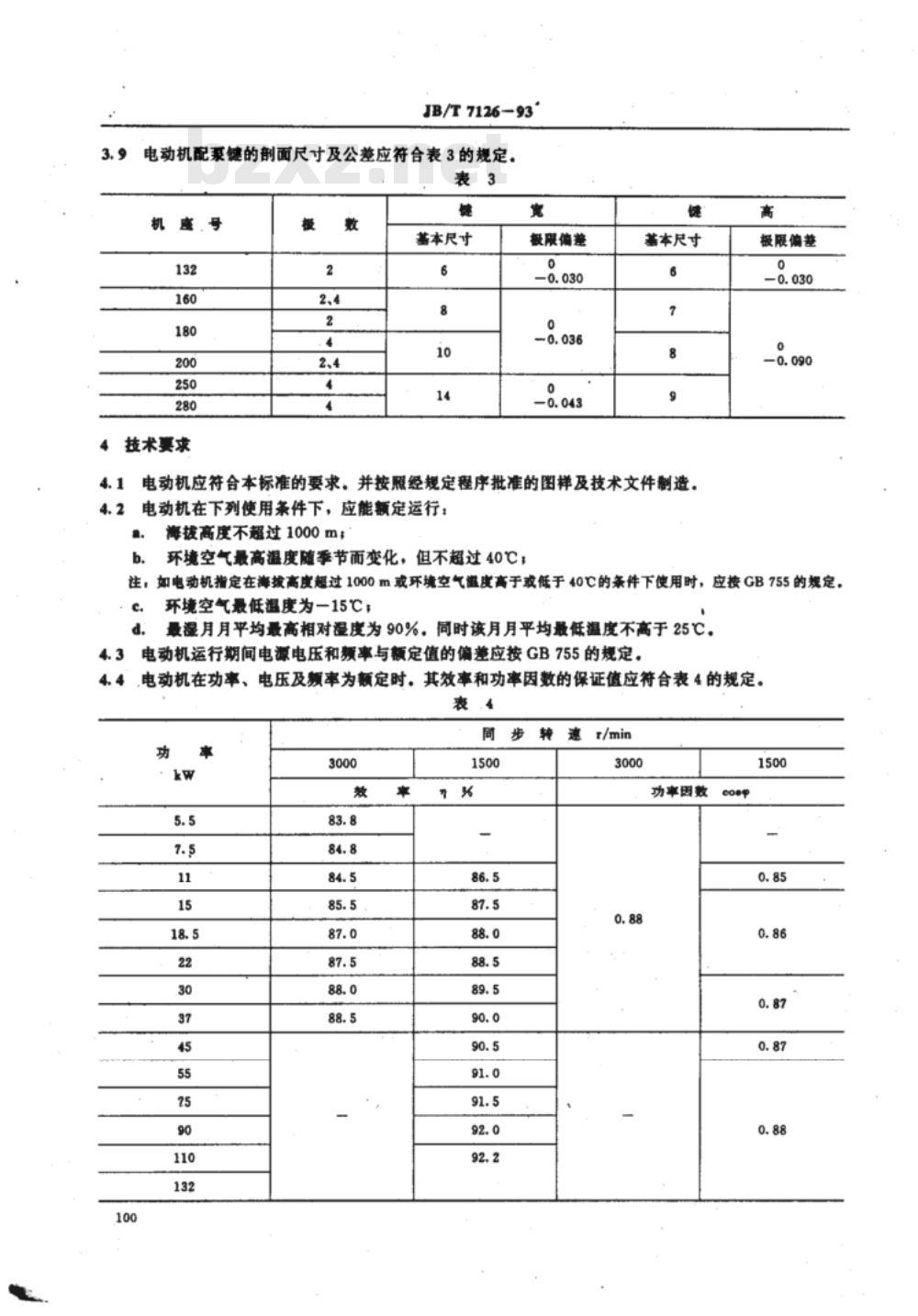

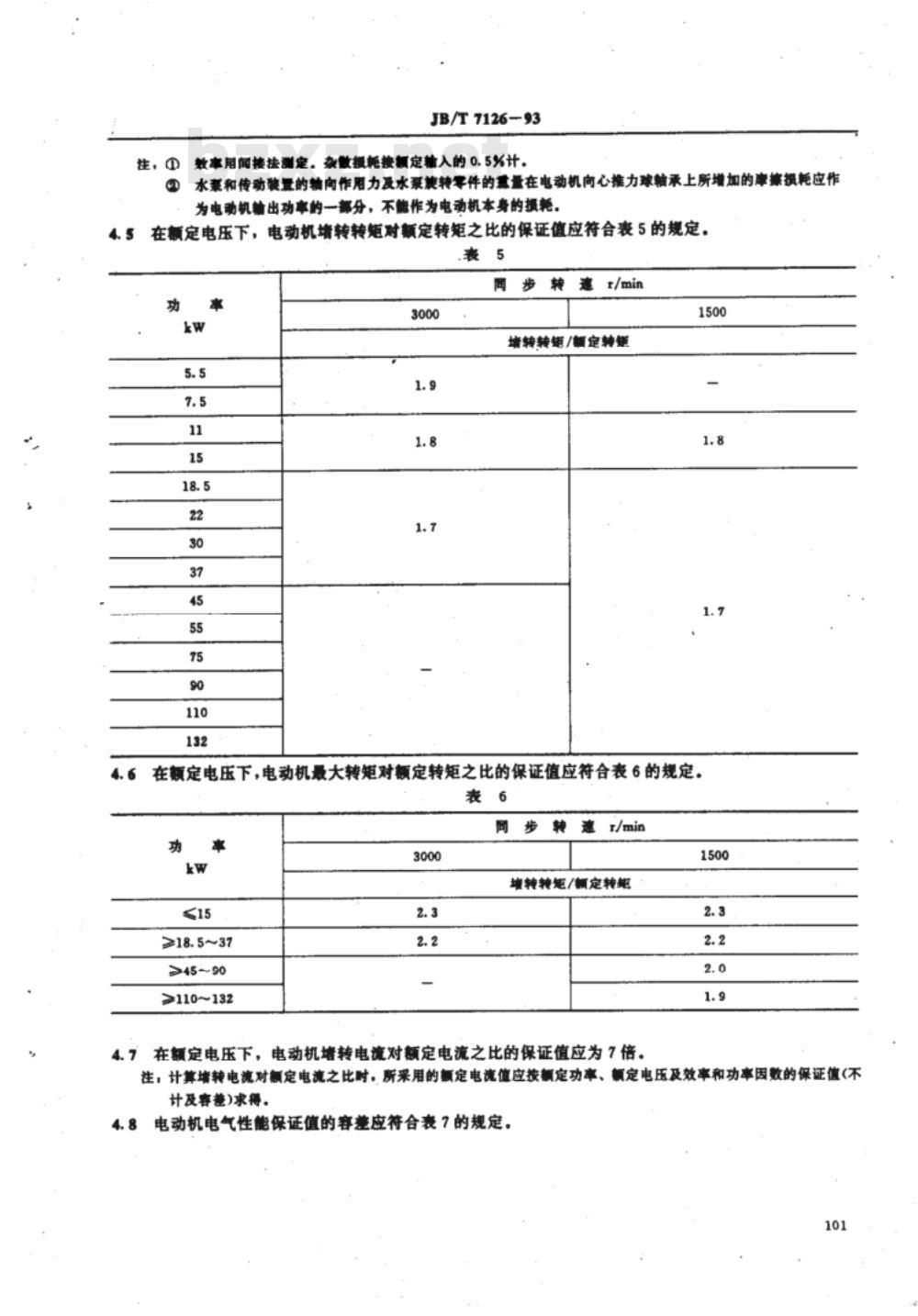

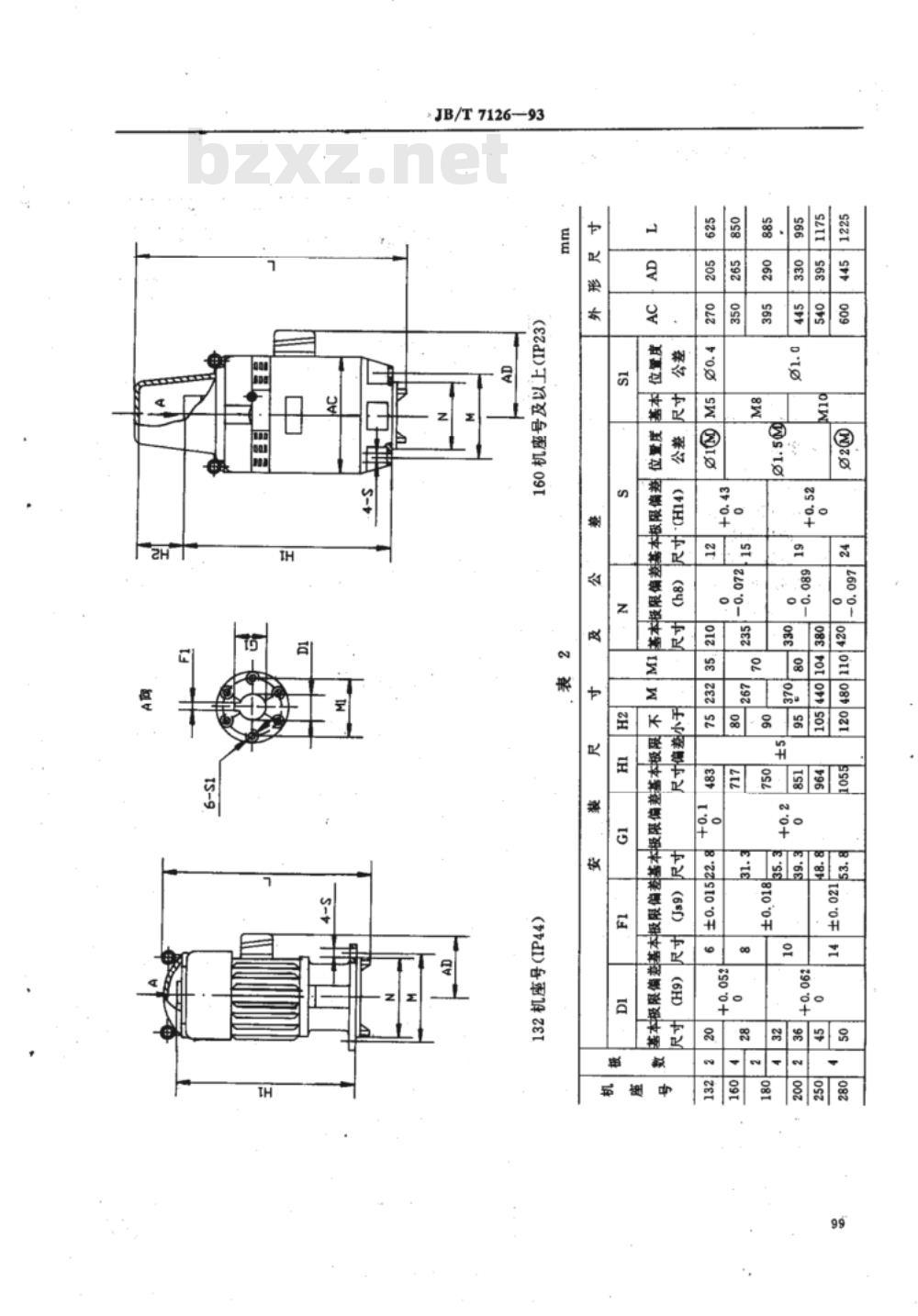

中华人民共和国机械行业标准 YLB系列深井水泵用三相异步电动机技术条件（机座号132～280） JB/T 7126-93 1 主题内容与适用范围 本标准规定了YLB系列电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则以及标志、包装及保用期的要求。 本标准适用于YLB系列深井水泵用三相异步电动机（机座号132～280）（以下简称电动机），凡属本系列电动机所派生的各种系列电动机也可参照执行。 2 引用标准 GB 755 GB 4942.1 GB 1993 GB 997 GB 12665 GB 1032 GB 4772.1 GB 10069.1 JB/Z 294 GB 191 3 技术要求 3.1 电动机的外壳防护等级：对132机座号为IP44，160及以上为IP23（见GB 4942.1）。 3.2 电动机的冷却方法：对IP44为IC0141，IP23为IC01（见GB 1993）。 3.3 电动机的结构及安装型式为IM3230（见GB 997）。 3.4 电动机的定额是以连续工作制(S1)为基准的连续定额。 3.5 电动机的额定频率为50Hz，额定电压为380V，定子绕组均为△接法。 3.6 电动机应按下列额定功率制造：5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、132kW。 3.7 电动机的机座号及铁心长度与转速及功率的对应关系应按表1规定。 表1 电动机机座号与功率及转速对应关系 机座号及铁心长度 | 132-2 | 160-2 | 180-2 | 200-1 | 250-3 | 280-2 转速 (r/min) | 3000 | 1500 | 335 | 550 | 132 | — 功率 (kW) | — | — | — | — | — | — 3.8 电动机的安装尺寸及其公差应符合表2的规定，外形尺寸应不大于表2的规定。 表2 电动机安装尺寸及公差 机座号 | 132 | 160 | 180 | 200 | 250 | 280 极限偏差 | +0.008 | -0.003 | +0.009 | — | — | — 3.9 电动机配票键的剖面尺寸及公差应符合表3的规定。 表3 配票键剖面尺寸及公差 机座号 | 132 | 160 | 180 | 200 | 250 | 280 基本尺寸 | 6 | 8 | 10 | 14 | — | — 宽度 | — | — | — | — | — | — 4 使用条件 4.1 电动机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。 4.2 电动机在下列使用条件下，应能额定运行：海拔高度不超过1000m；环境空气最高温度不超过40℃；环境空气最低温度为-15℃；最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃。 4.3 电动机在功率、电压及频率为额定时，其效率和功率因数的保证值应符合表4的规定。 表4 电动机效率和功率因数 功率 (kW) | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | 90 | 110 | 132 效率 (%) | 83.8 | 84.8 | 84.5 | 85.5 | 87.0 | 87.5 | 88.0 | 88.5 | — | — | — | — | — | — 注：表中短划线后的数字1、2、3表示同一机座号内不同铁心长度的区别。
