【机械行业标准(JB)】 交流真空接触器 基本要求

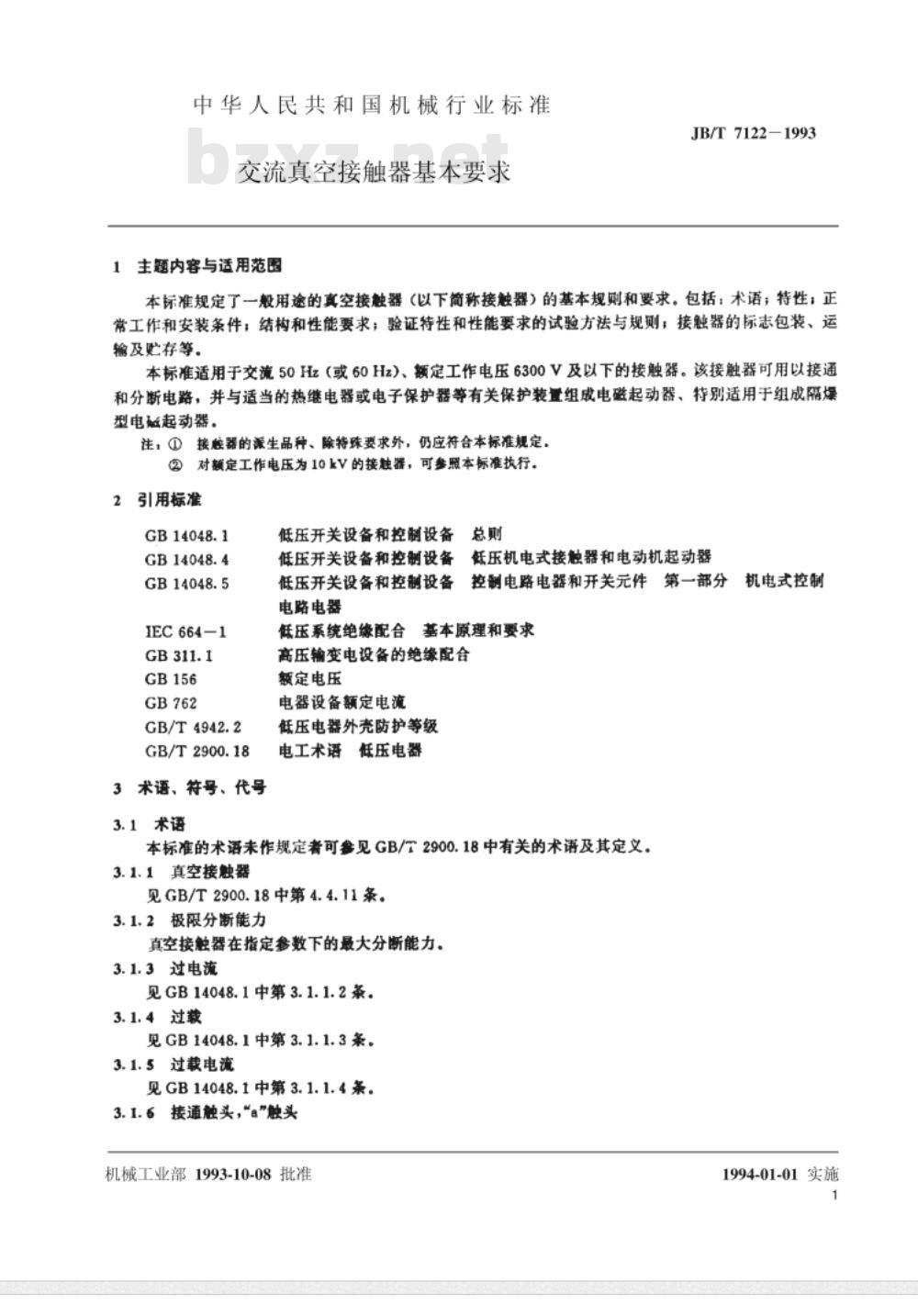

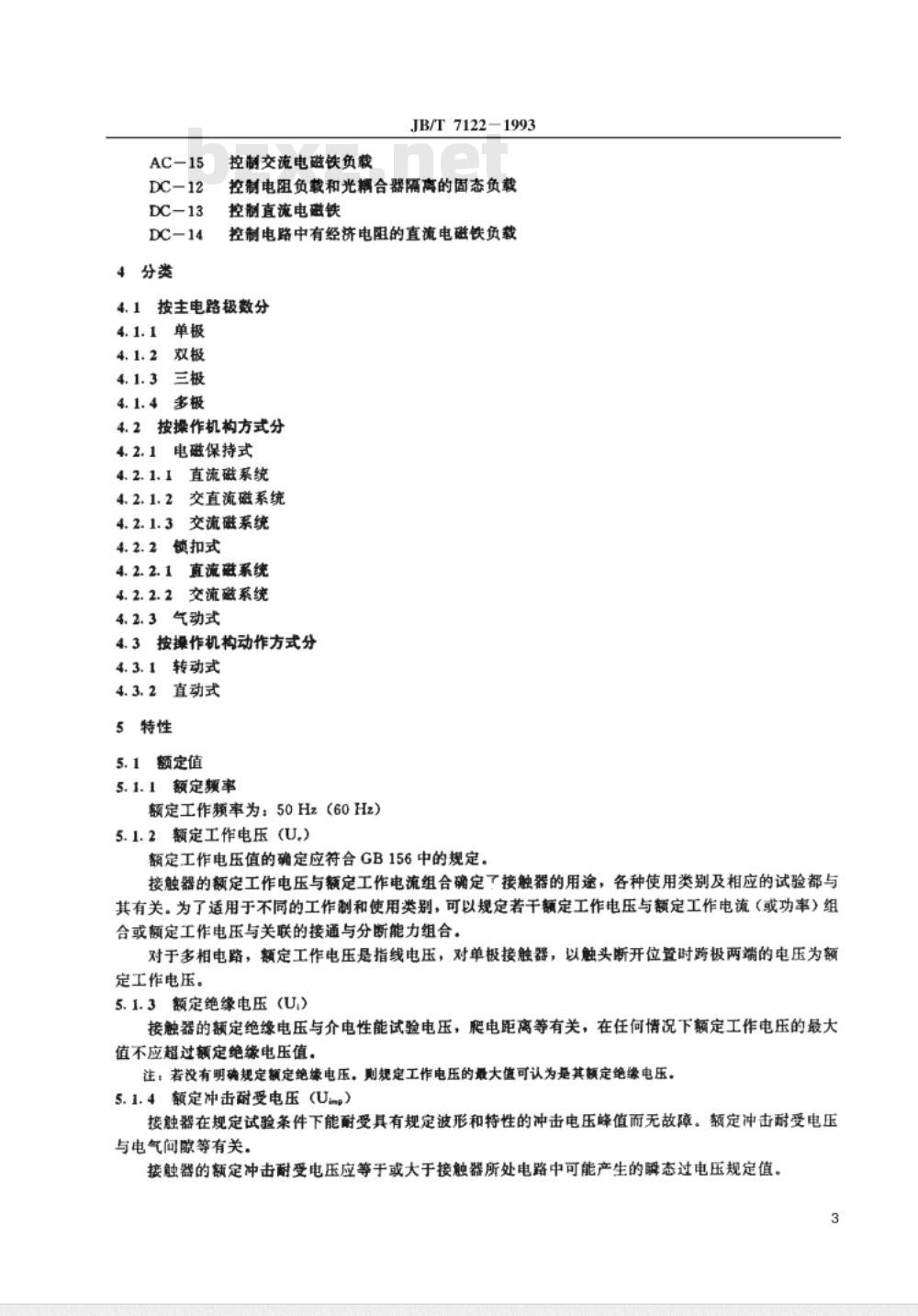

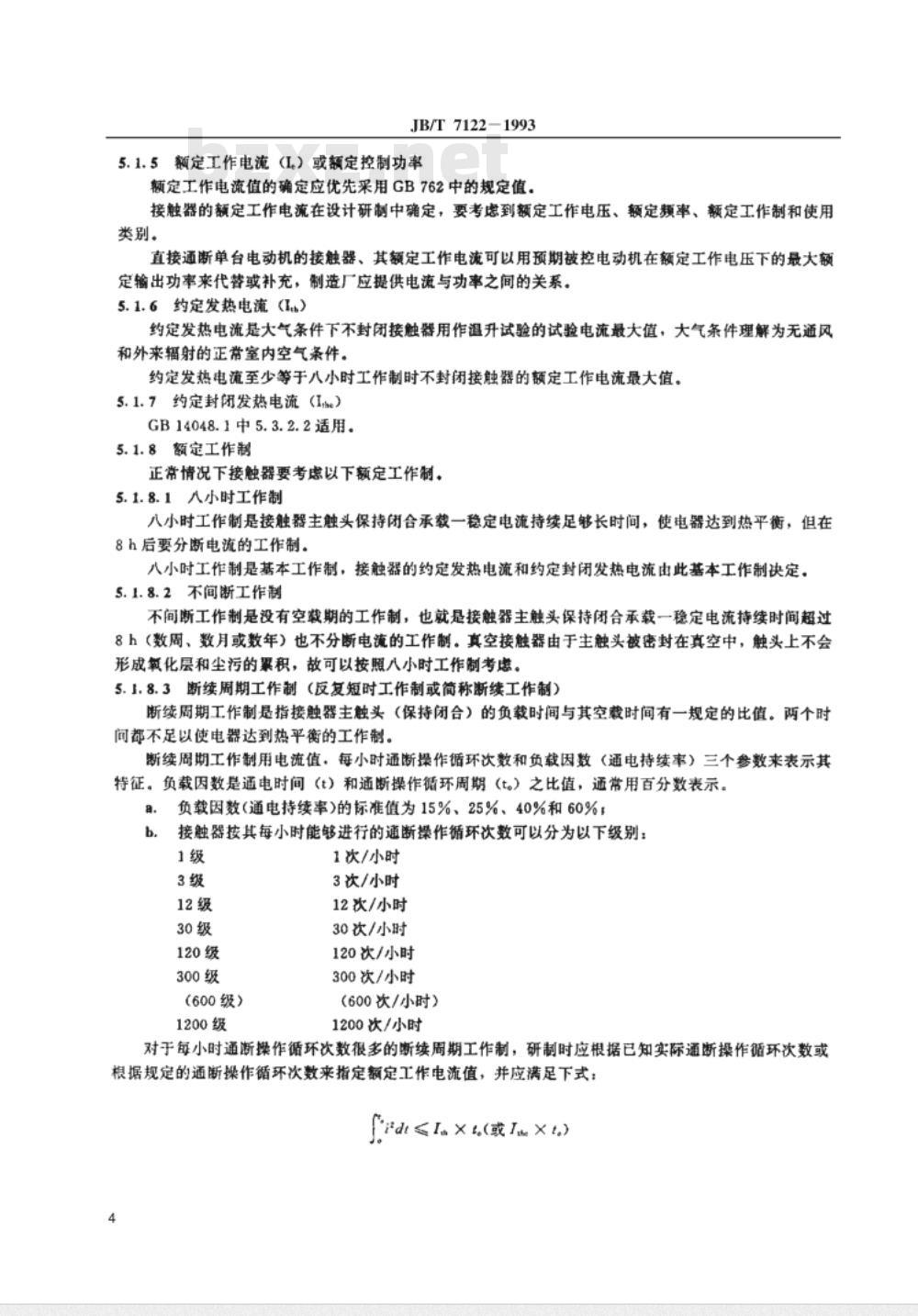

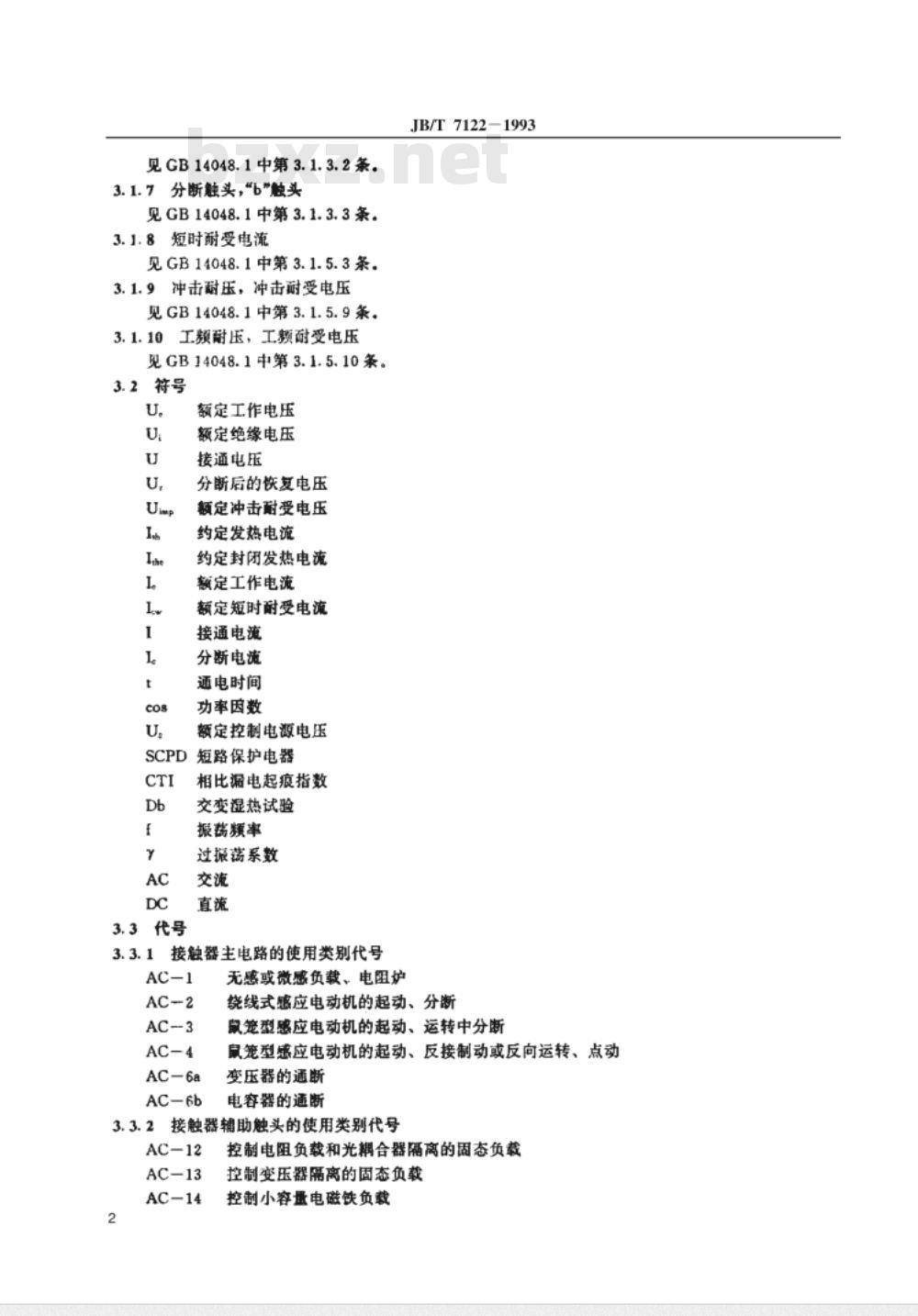

中华人民共和国机械行业标准 交流真空接触器基本要求 JB/T 7122-1993 1993-10-08发布 中华人民共和国机械工业部 1994-01-01实施 1. 主题内容与适用范围 本标准规定了一般用途的真空接触器（以下简称接触器）的基本规则和要求。包括：术语；特性；正常工作和安装条件；结构和性能要求；验证待性和性能要求的试验方法与规则；接触器的标志包装、运输及贮存等。 本标准适用于交流50Hz（或60Hz）、额定工作电压6300V及以下的接触器。该接触器可用以接通和分断电路，并与适当的热继电器或电子保护器等有关保护装置组成电磁起动器，特别适用于组成隔爆型电磁起动器。 注： 1. 接触器的派生品种，除特殊要求外，仍应符合本标准规定。 2. 对额定工作电压为10kV的接触器，可参照本标准执行。 2. 引用标准 本标准引用了以下文件： GB 14048.1 低压开关设备和控制设备 GB 14048.4 低压电器外壳防护等级 GB 14048.5 低压机电式接触器和电动机起动器 IEC 664-1 高压输变电设备的绝缘配合 GB 311.1 额定电压电器设备 GB 156 低压电器 GB 762 低压电器外壳防护等级 GB/T 4942.2 低压电器外壳防护等级 GB/T 2900.18 电工术语 3. 术语、符号、代号 3.1 术语 本标准的术语未作规定者可参见GB/T 2900.18中有关的术语及其定义。 3.1.1 真空接触器：见GB/T 2900.18中第4.4.11条。 3.1.2 极限分断能力：真空接触器在指定参数下的最大分断能力。 3.1.3 过电流：见GB 14048.1中第3.1.1.2条。 3.1.4 过载：见GB 14048.1中第3.1.1.3条。 3.1.5 过载电流：见GB 14048.1中第3.1.1.4条。 3.1.6 接通触头：见GB 14048.1中第3.1.3.2条。 3.1.7 分断触头：见GB 14048.1中第3.1.3.3条。 3.1.8 短时耐受电流：见GB 14048.1中第3.1.5.3条。 3.1.9 冲击耐压、冲击耐受电压：见GB 14048.1中第3.1.5.9条。 3.1.10 工额耐压、工额耐受电压：见GB 14048.1中第3.1.5.10条。 3.2 符号 3.3 代号： - U：额定工作电压 - Uimp：额定冲击耐受电压 - Ihe：约定发热电流 - L：通电时间 - SCPD：短路保护电器 - CTI：漏电起痕指数 - Db：交变湿热试验 4. 分类 4.1 按主电路极数分： - 单极 - 双极 - 三极 - 多极 4.2 按操作机构方式分： - 电磁保持式 - 直流磁系统 - 交直流磁系统 - 交流磁系统 - 锁扣式 - 直流磁系统 - 交流磁系统 - 气动式 4.3 按操作机构动作方式分： - 转动式 - 直动式 5. 特性 5.1 额定值 5.1.1 额定工作频率：50Hz（60Hz） 5.1.2 额定工作电压（U）：额定工作电压值
