【机械行业标准(JB)】 YR系列(IP44)三相异步电动机 技术条件 (机座号132～315)

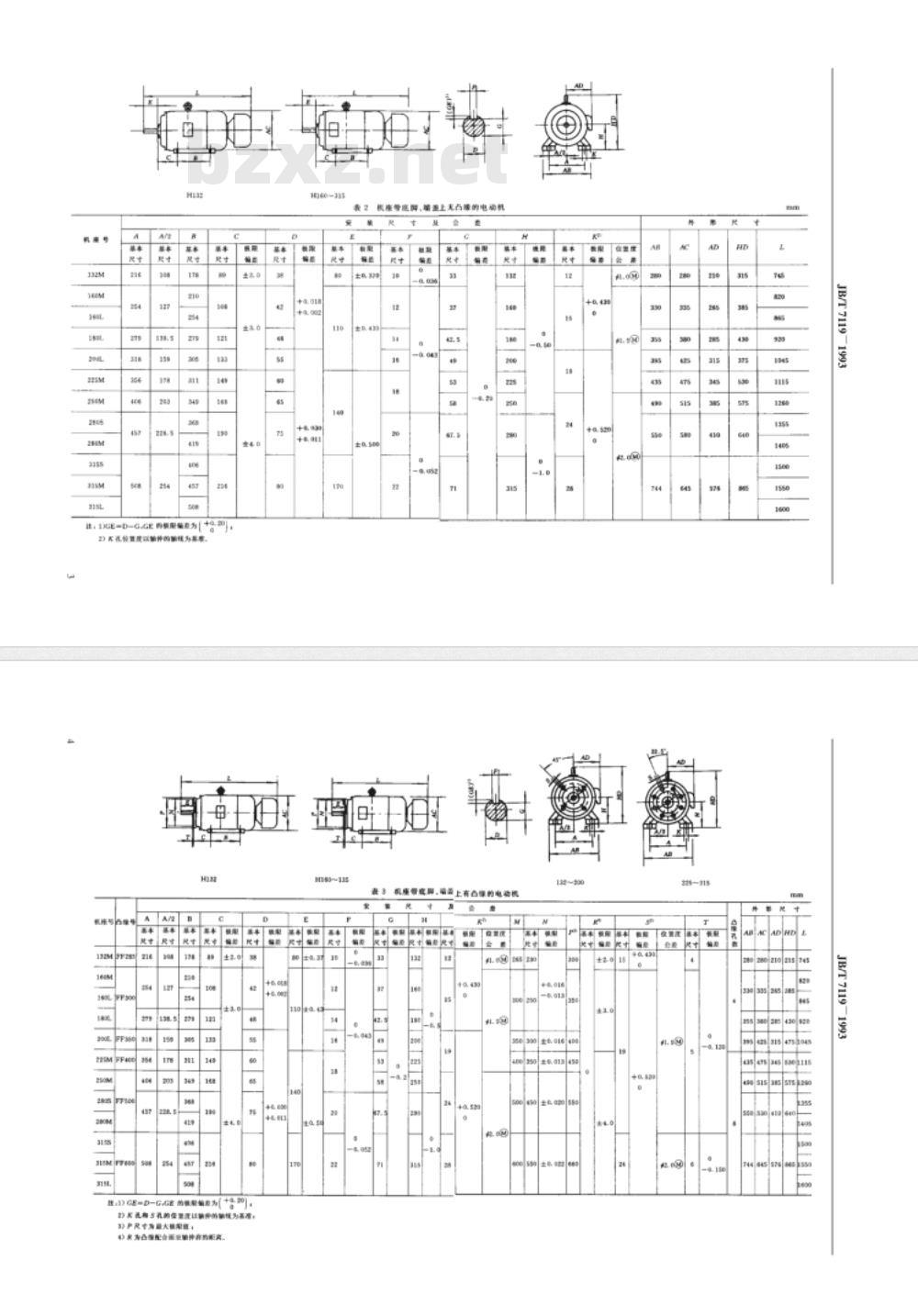

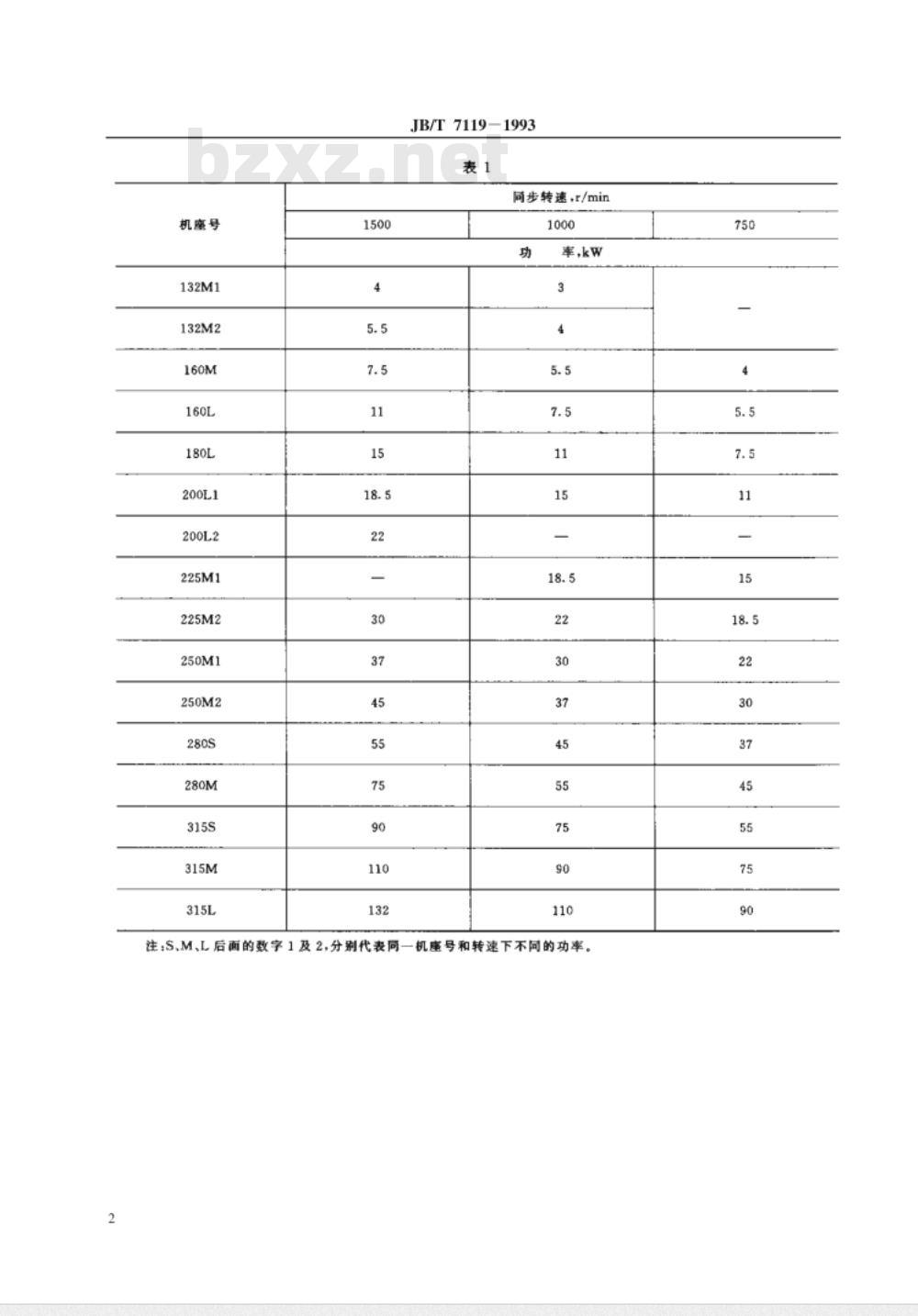

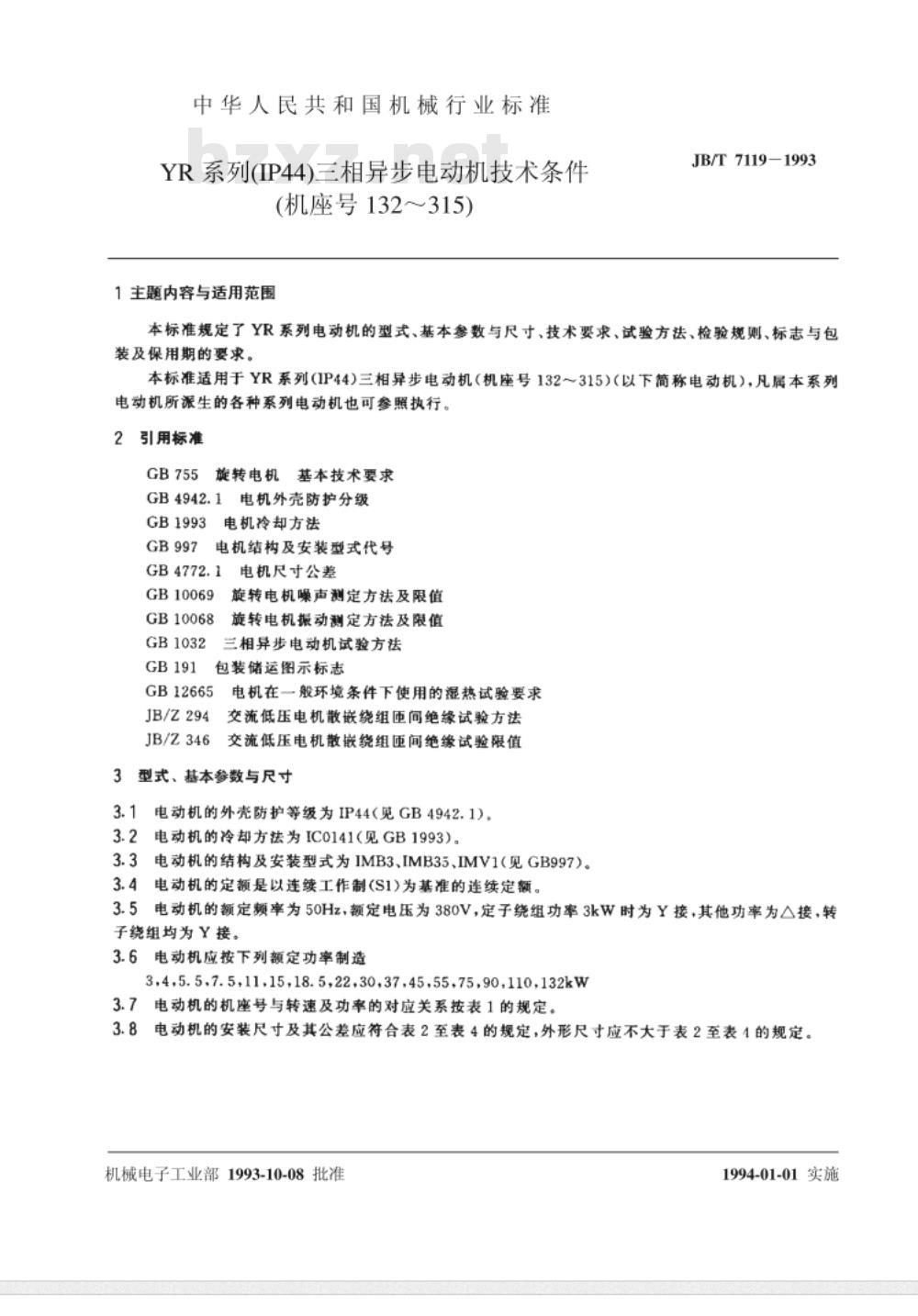

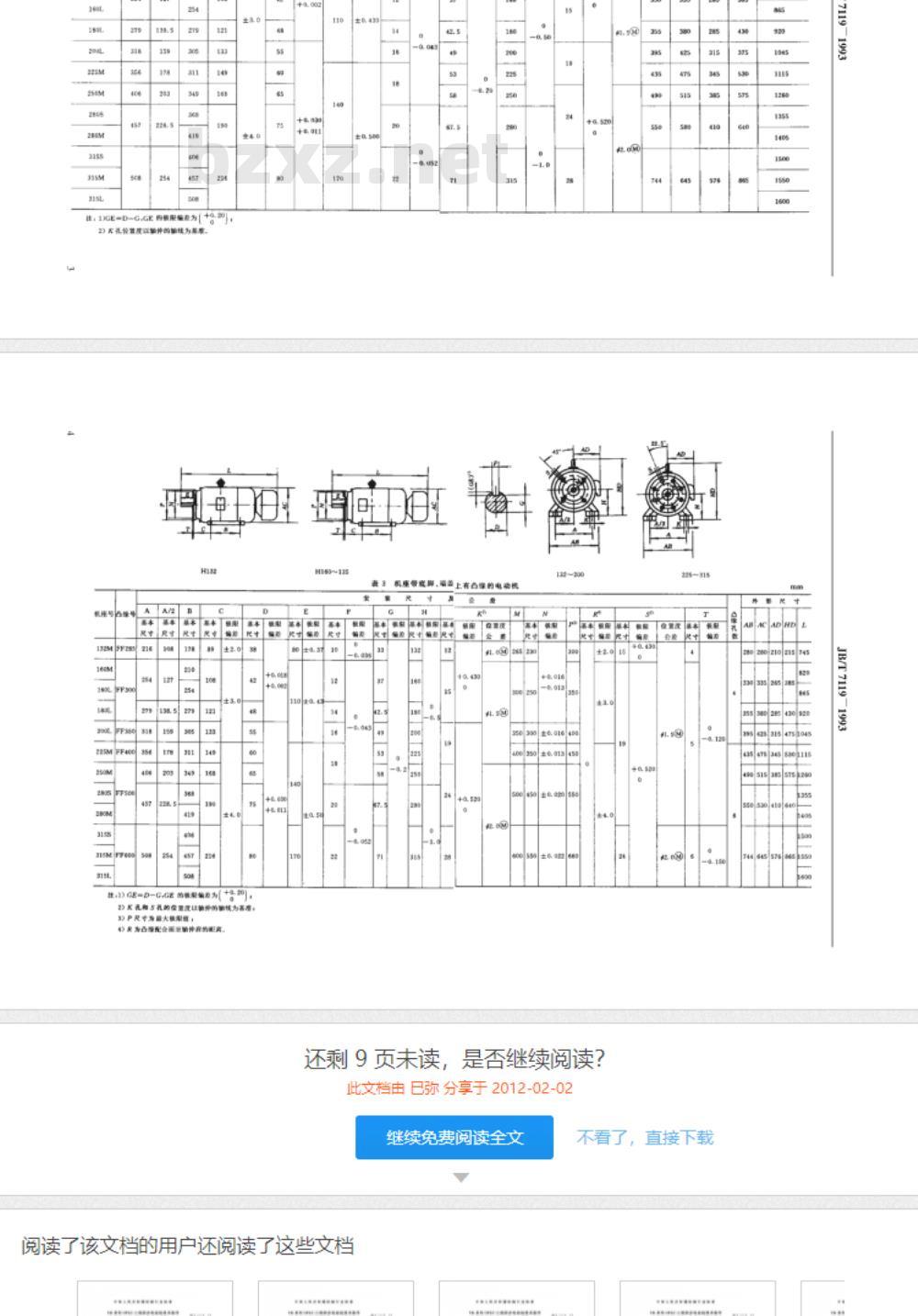

中华人民共和国机械行业标准 YR系列(IP44)三相异步电动机技术条件（机座号132～315） JB/T 7119-1993 1993-10-08发布 中华人民共和国机械电子工业部1994-01-01实施 1. 主题内容与适用范围 本标准规定了YR系列电动机的型式、基本参数与尺寸、技术要求、试验方法、检验规则、标志与包装及保用期的要求。本标准适用于YR系列(IP44)三相异步电动机（机座号132～315）（以下简称电动机），凡属本系列电动机所派生的各种系列电动机也可参照执行。 2. 引用标准 本标准引用了以下文件： GB 755 旋转电机基本技术要求 GB 4942.1 电机外壳防护分级 GB 1993 电机冷却方法 GB 997 电机结构及安装型式代号 GB 4772.1 电机尺寸公差 GB 10069 旋转电机噪声测定方法及限值 GB 10068 旋转电机振动测定方法及限值 GB 1032 三相异步电动机试验方法 GB 191 包装储运图示标志 GB 12665 电机在一般环境条件下使用的湿热试验要求 JB/Z 294 电工成套装置中的导线颜色 3. 型式、基本参数与尺寸 3.1 电动机的外壳防护等级为IP44（见GB 4942.1）。 3.2 电动机的冷却方法为IC0141（见GB 1993）。 3.3 电动机的结构及安装型式为IMB3、IMB35、IMV1（见GB 997）。 3.4 电动机的定额是以连续工作制(S1)为基准的连续定额。 3.5 电动机的额定额率为50Hz，额定电压为380V，定子绕组功率3kW时为Y接，其他功率为△接，转子绕组均为Y接。 3.6 电动机应按下列额定功率制造：3、4、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、132kW。 3.7 电动机的机座号与转速及功率的对应关系按表1的规定。 3.8 电动机的安装尺寸及其公差应符合表2至表4的规定，外形尺寸应不大于表2至表4的规定。 表1：机座号与功率、转速的对应关系 机座号：132M1, 132M2, 160M, 160L, 180L, 200L1, 200L2, 225M1, 225M2, 250M1, 250M2, 280S, 280M, 315S, 315M, 315L 同步转速（t/min）：1000 功率（kW）：3、4、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、132 3.9 电动机轴伸键的尺寸及其公差应符合表5的规定。 表5：轴伸直径与键宽的公差 轴伸直径（mm）：38、42、48、55、60、65、75、80 键宽（mm）：10.036、12-0.0、14-0.04、16-0.043、18-0.043、20-0.052、22-0.8 3.10 轴伸长度一半处的径向跳动公差应符合表6的规定。 表6：轴伸径向跳动公差 轴伸直径（mm）：>30~50、>50~80 径向跳动公差（mm）：0.05、0.06、0.07 3.11 凸缘止口对电动机轴线的径向圆跳动公差和凸缘配合对电动机轴线端面圆跳动公差应符合表7的规定。 表7：凸缘止口公差 （具体公差内容省略，视需要补充）
