【机械行业标准(JB)】 真空型电动机综合起动器

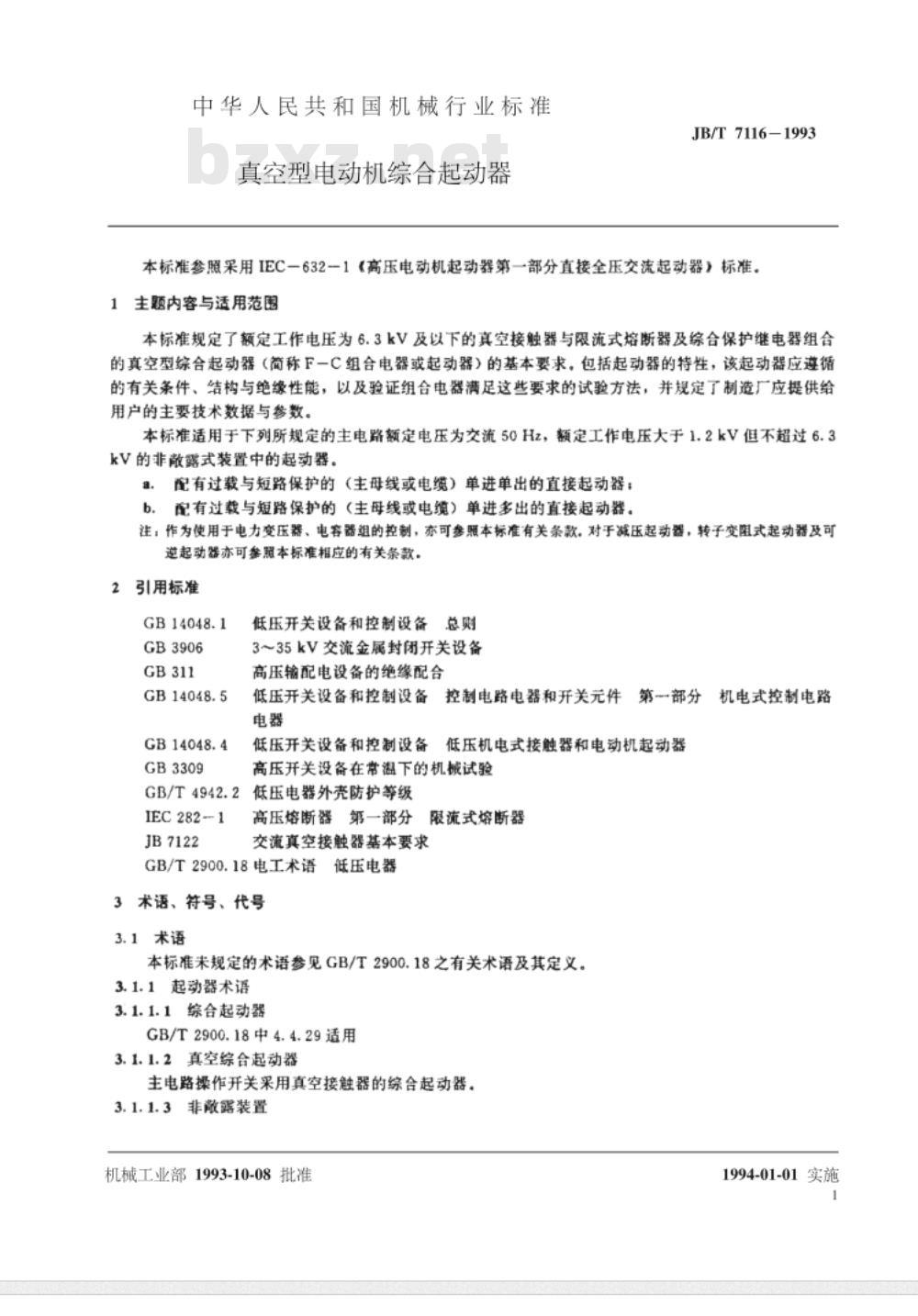

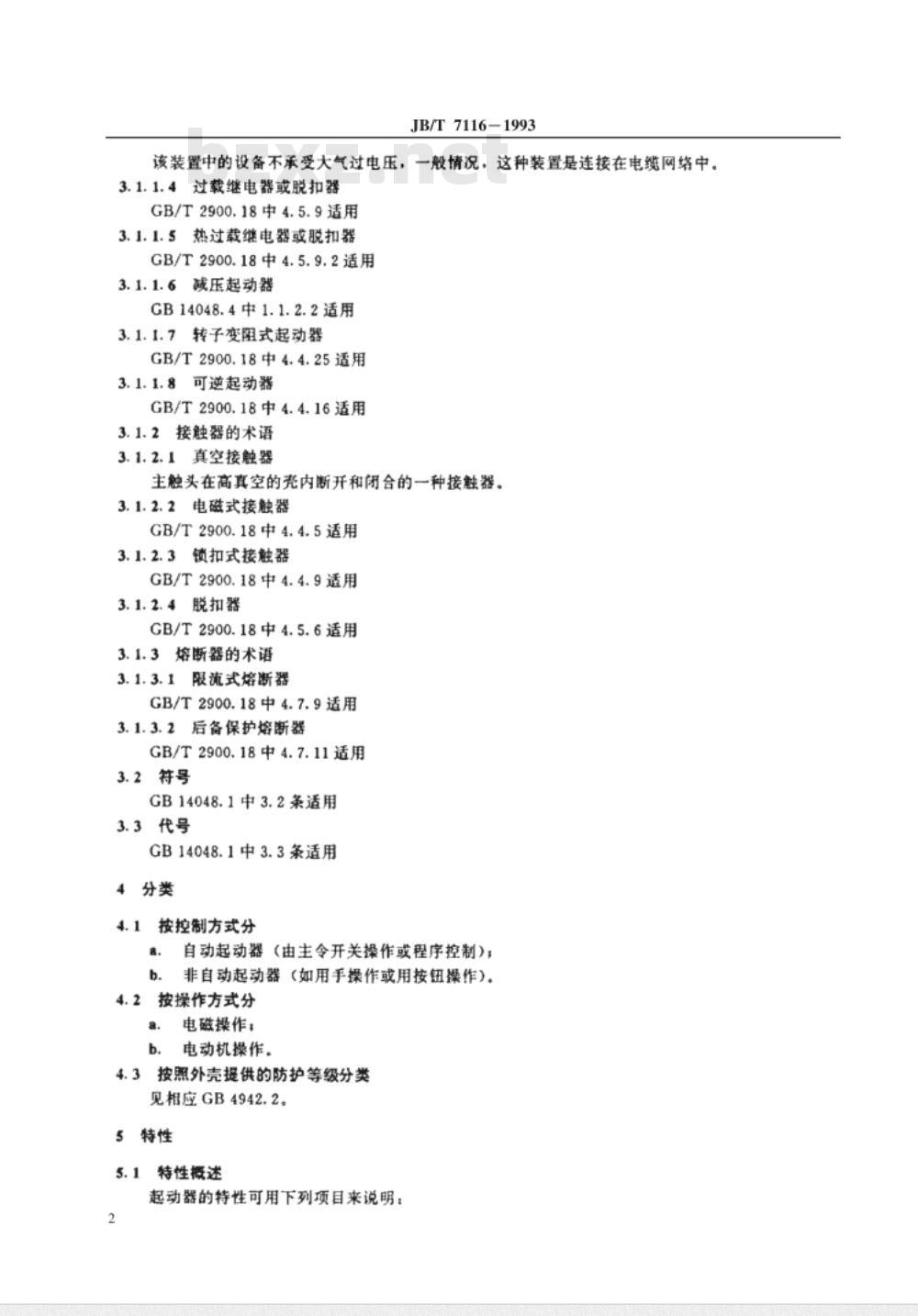

中华人民共和国机械行业标准 JB/T 7116-1993 真空型电动机综合起动器 本标准参照采用IEC一632一1《高压电动机起动器第一部分直接全压交流起动器》标准。 1 主题内容与适用范围 本标准规定了额定工作电压为6.3kV及以下的真空接触器与限流式熔断器及综合保护继电器组合的真空型综合起动器（简称F-C组合电器或起动器）的基本要求。包括起动器的特性，该起动器应遵循的有关条件、结构与绝缘性能，以及验证组合电器满足这些要求的试验方法，并规定了制造商应提供给用户的主要技术数据与参数。 本标准适用于下列所规定的主电路额定电压为交流50Hz，额定工作电压大于1.2kV但不超过6.3kV的非散露式装置中的起动器。配有过载与短路保护的（主母线或电缆）单进单出的直接起动器；配有过载与短路保护的（主母线或电缆）单进多出的直接起动器。注：作为使用于电力变压器、电容器组的控制，亦可参照本标准有关条款。对于减压起动器，转子变阻式起动器及可逆起动器亦可参照本标准相应的有关条款。 2 引用标准 GB14048.1 GB3906 GB311 GB14048.5 GB14048.4 GB3309 低压开关设备和控制设备总则 3~35kV交流金属封闭开关设备 高压输配电设备的绝缘配合 低压开关设备和控制设备控制电路电器和开关元件第一部分机电式控制电路电器 低压开关设备和控制设备 低压机电式接触器和电动机起动器高压开关设备在常溢下的机械试验GB/T4942.2 低压电器外壳防护等级 IEC282-1 JB7122 高压熔断器第一部分 限流式熔断器 交流真空接触器基本要求 GB/T2900.18 电工术语低压电器 3 术语、符号、代号 3.1 术语 本标准未规定的术语参见GB/T2900.18之有关术语及其定义。 3.1.1 起动器术语 3.1.1.1 综合起动器：GB/T2900.18中4.4.29适用。 3.1.1.2 真空综合起动器：主电路操作开关使用真空接触器的综合起动器。 3.1.1.3 非散露装置：该装置中的设备不承受大气过电压，一般连接在电缆网络中。 3.1.1.4 过载继电器或脱扣器：GB/T2900.18中4.5.9适用。 3.1.1.5 热过载继电器或脱扣器：GB/T2900.18中4.5.9.2适用。 3.1.1.6 减压起动器：GB14048.4中1.1.2.2适用。 3.1.1.7 转子变阻式起动器：GB/T2900.18中4.4.25适用。 3.1.1.8 可逆起动器：GB/T2900.18中4.4.16适用。 3.1.2 接触器的术语 3.1.2.1 真空接触器：主触头在高真空的壳内断开和闭合的一种接触器。 3.1.2.2 电磁式接触器：GB/T2900.18中4.4.5适用。 3.1.2.3 锁扣式接触器：GB/T2900.18中4.4.9适用。 3.1.2.4 脱扣器：GB/T2900.18中4.5.6适用。 3.1.3 熔断器的术语 3.1.3.1 限流式熔断器：GB/T2900.18中4.7.9适用。 3.1.3.2 后备保护熔断器：GB/T2900.18中4.7.11适用。 3.2 符号 GB14048.1中3.2条适用。 3.3 代号 GB14048.1中3.3条适用。 4 分类 4.1 按控制方式分 a. 自动起动器（由主令开关操作或程序控制）；非自动起动器（如用手操作或用按钮操作）。 4.2 按操作方式分 电磁操作；电动机操作。 4.3 按照外壳提供的防护等级分类 见相应GB4942.2。 5 特性 5.1 特性概述 起动器的特性可用下列项目来说明： a. 起动器的型式（见5.2）； b. 主电路的额定值和极限值（见5.3）； c. 使用类别（见5.4）； d. 控制电路（见5.5）； e. 辅助电路（见5.6）； f. 继电器和脱扣器的型式和特性（见5.7）； g. 短路保护限流式熔断器的协调配合（见5.8）。 注：因起动器分断负载电路所产生的过电压问题，制造厂应在具体产品标准或技术条件中提供过压的有关参数或保护措施。 5.2 起动器的型式 应规定下列项目： a. 极数； b. 操作方式。 5.3 主电路的额定值和极限值 5.3.1 额定电压：起动器的额定电压应符合相关技术标准。
