【机械行业标准(JB)】 电力电容器 产品型号编制方法

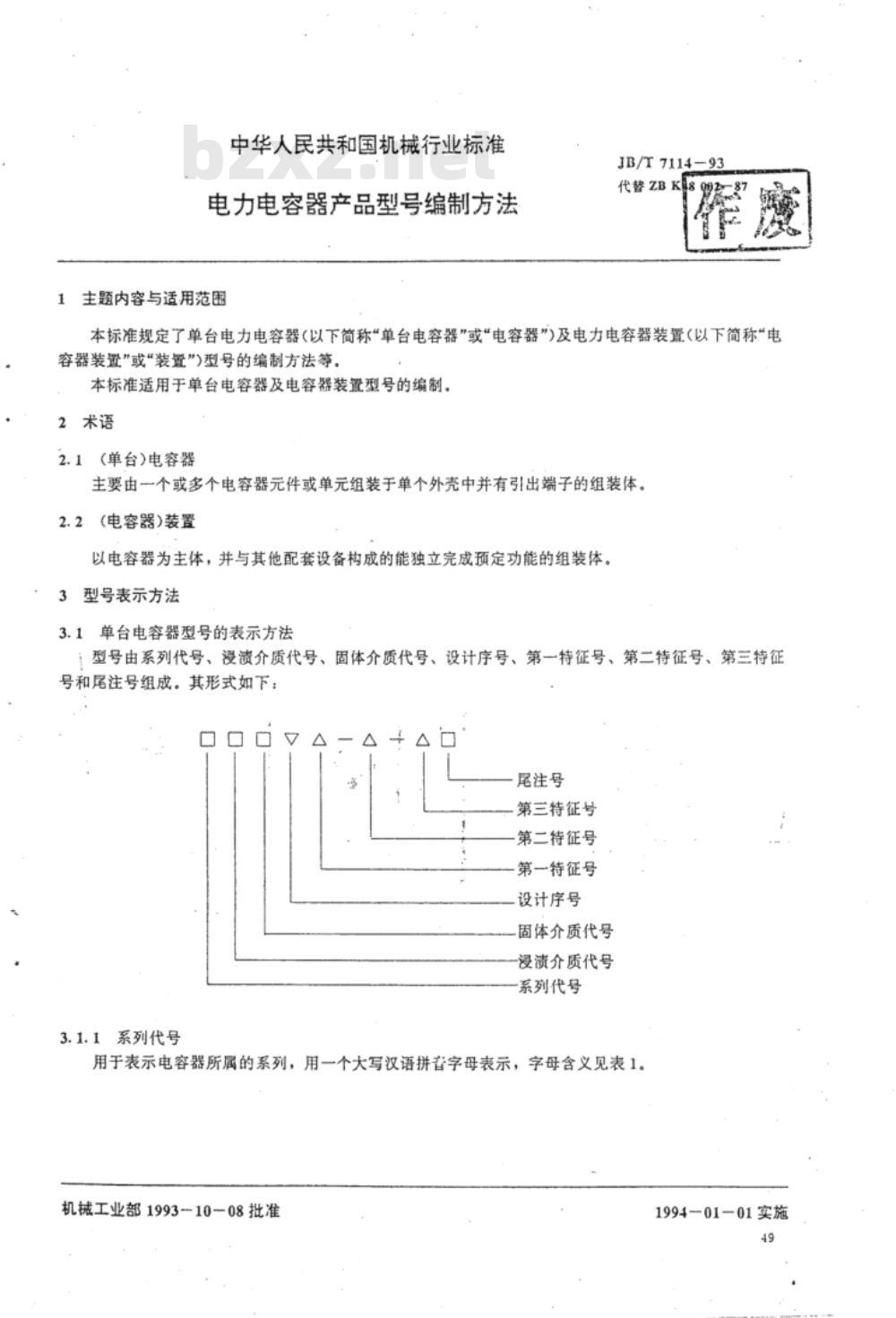

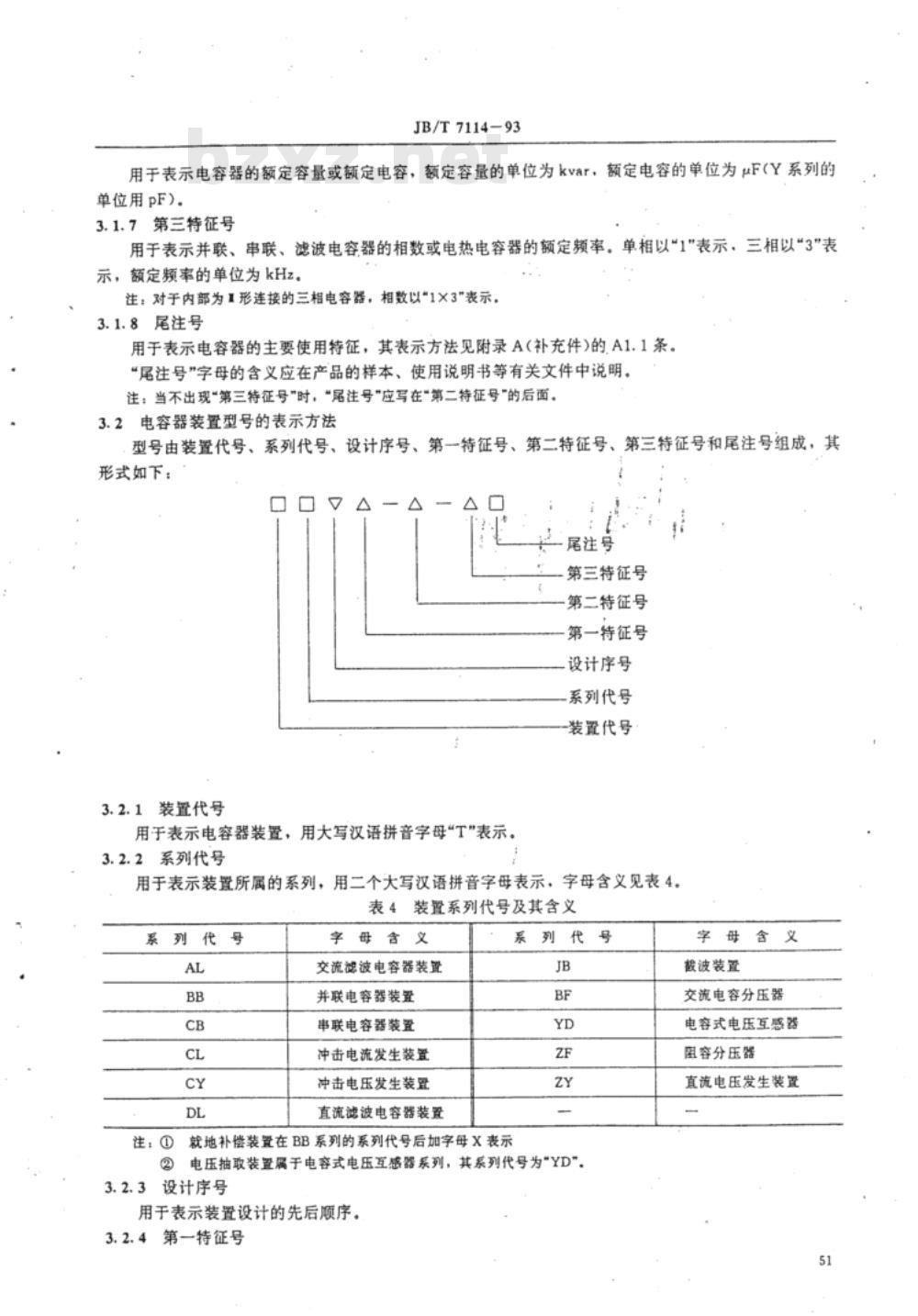

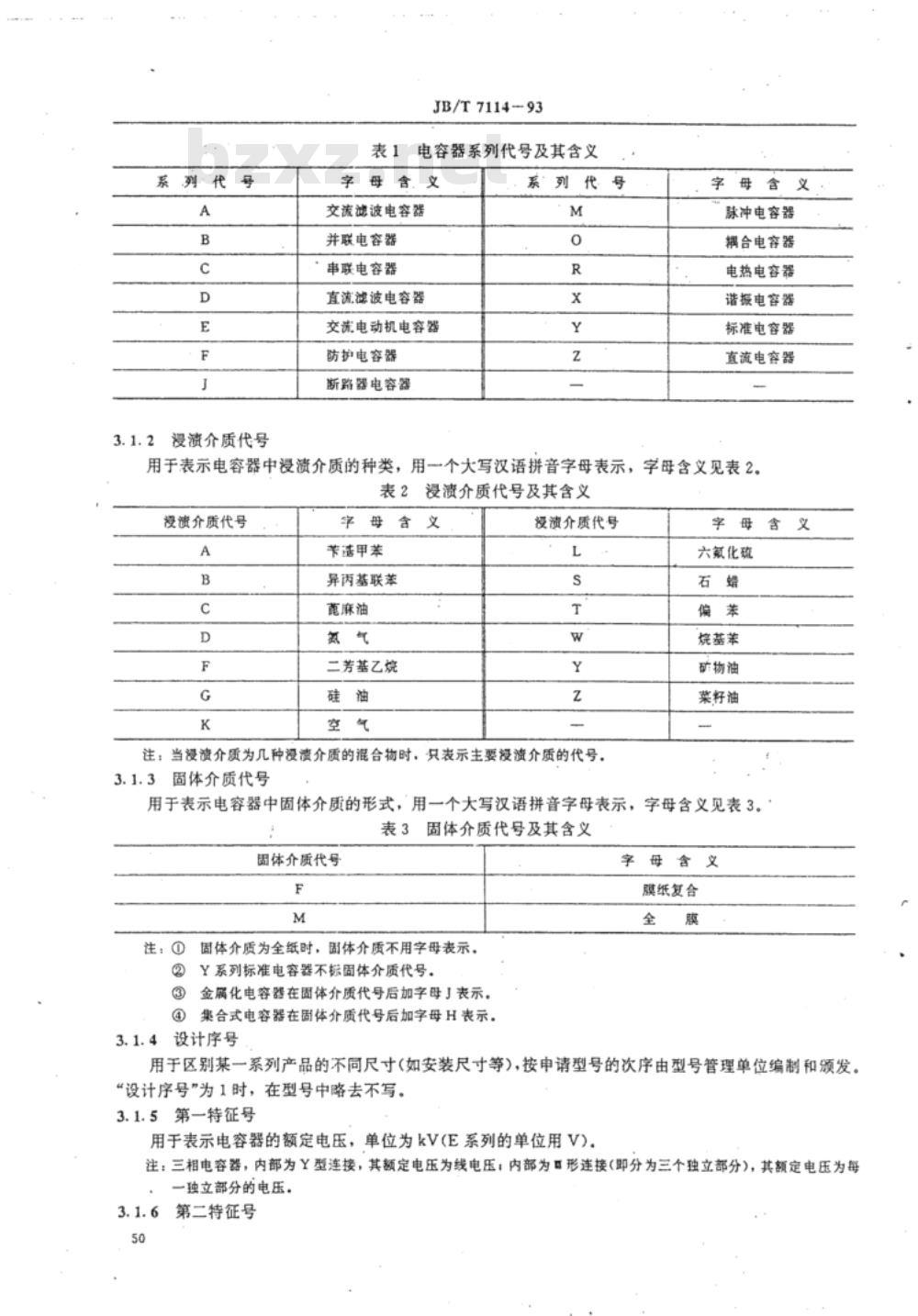

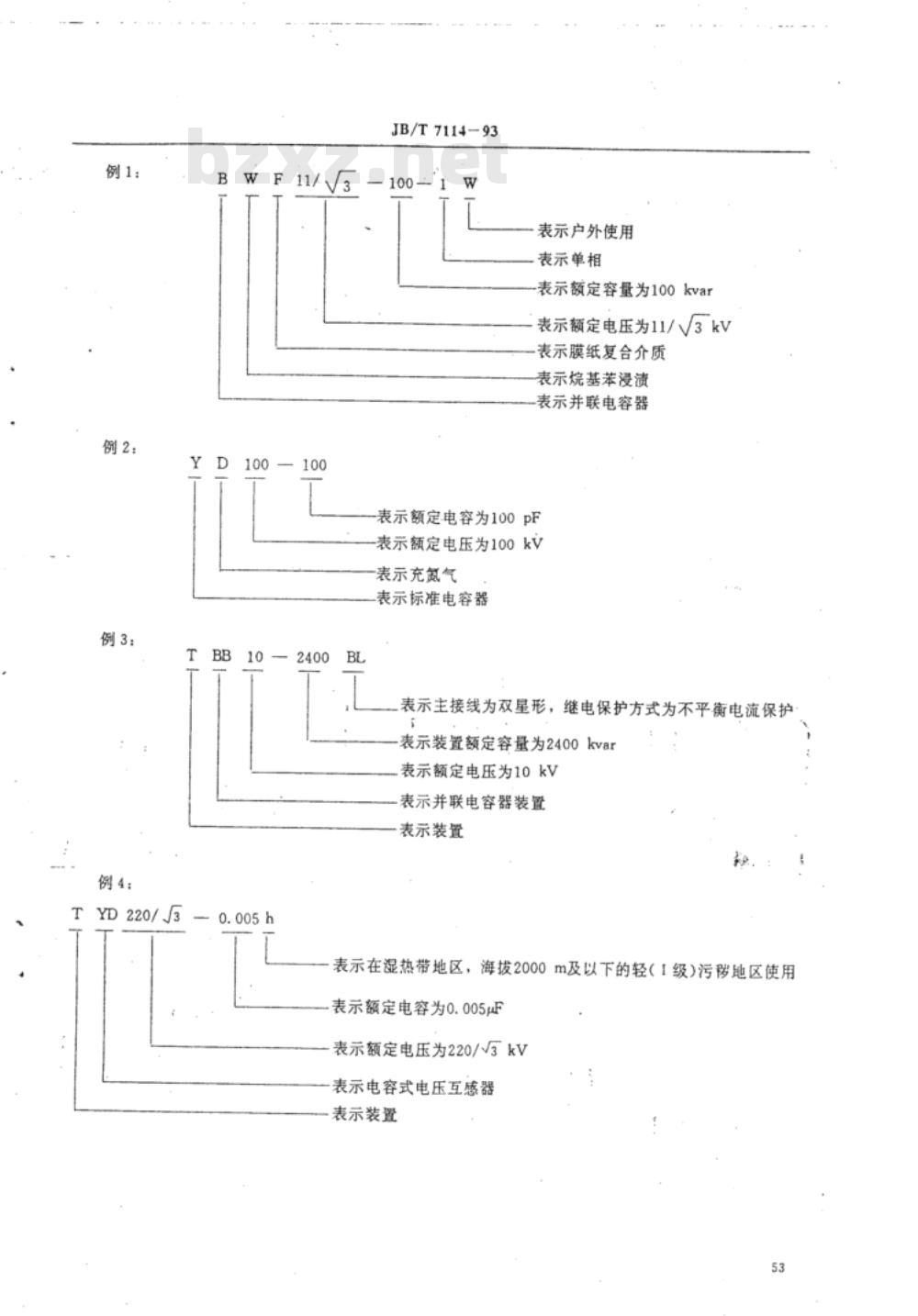

中华人民共和国机械行业标准 JB/T 7114-93 电力电容器产品型号编制方法 本标准规定了单台电力电容器（以下简称“单台电容器”或“电容器”）及电力电容器装置（以下简称“电容器装置”或“装置”）型号的编制方法等。本标准适用于单台电容器及电容器装置型号的编制。 2 术语 2.1 单台电容器：主要由一个或多个电容器元件或单元组装于单个外壳中并有引出端子的组装体。 2.2 电容器装置：以电容器为主体，并与其他配套设备构成的能独立完成预定功能的组装体。 3 型号表示方法 3.1 单台电容器型号的表示方法： 1 型号由系列代号、浸渍介质代号、固体介质代号、设计序号、第一特征号、第二特征号、第三特征号和尾注号组成。 3.1.1 系列代号：用于表示电容器所属的系列，用一个大写汉语拼音字母表示，字母含义见表1。 表1 电容器系列代号及其含义 | 系列代号 | A | B | C | D | E | F | J | M | O | R | X | Y | Z | | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | | 字母含义 | 交流滤波电容器 | 并联电容器 | 串联电容器 | 直流滤波电容器 | 交流电动机电容器 | 防护电容器 | 断路器电容器 | 脉冲电容器 | 耦合电容器 | 电热电容器 | 谐振电容器 | 标准电容器 | 直流电容器 | 3.1.2 浸渍介质代号：用于表示电容器中浸渍介质的种类，用一个大写汉语拼音字母表示，字母含义见表2。 表2 浸渍介质代号及其含义 | 浸渍介质代号 | A | B | C | D | F | G | K | L | S | T | W | Y | Z | | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | | 字母含义 | 菁湛甲苯 | 异丙基联苯 | 薰麻油 | 氮气 | 二芳基乙烷 | 硅油 | 空气 | 六氟化硫 | 石蜡 | 偏苯 | 烷基苯 | 矿物油 | 菜籽油 | 3.1.3 固体介质代号：用于表示电容器中固体介质的形式，用一个大写汉语拼音字母表示，字母含义见表3。 表3 固体介质代号及其含义 | 固体介质代号 | F | M | | --- | --- | --- | | 字母含义 | 膜纸复合 | 全膜 | 注：固体介质为全纸时，固体介质不用字母表示。金属化电容器在固体介质代号后加字母“Y”表示；集合式电容器在固体介质代号后加字母“H”表示。 3.1.4 设计序号：用于区别某一系列产品的不同尺寸（如安装尺寸等），按申请型号的次序由型号管理单位编制和颁发。 3.1.5 第一特征号：用于表示电容器的额定电压，单位为kV（E系列的单位用V）。 3.1.6 第二特征号：用于表示电容器的额定容量或额定电容，单位为kvar（Y系列的单位用pF）。 3.1.7 第三特征号：用于表示并联、串联、滤波电容器的相数或电热电容器的额定频率。 3.1.8 尾注号：用于表示电容器的主要使用特征，其表示方法见附录A（补充件）。 3.2 电容器装置型号的表示方法： 型号由装置代号、系列代号、设计序号、第一特征号、第二特征号、第三特征号和尾注号组成。 3.2.1 装置代号：用于表示电容器装置，用大写汉语拼音字母“T”表示。 3.2.2 系列代号：用于表示装置所属的系列，用两个大写汉语拼音字母表示，字母含义见表4。 表4 装置系列代号及其含义 | 系列代号 | AL | BB | CB | CL | CY | DL | | --- | --- | --- | --- | --- | --- | --- | | 字母含义 | 交流滤波电容器装置 | 并联电容器装置 | 串联电容器装置 | 冲击电流发生装置 | 冲击电压发生装置 | 直流滤波电容器装置 | 注：就地补偿装置在BB系列的系列代号后加字母X表示；电压抽取装置属于电容式电压互感器系列，其系列代号为“YD”。
