【机械行业标准(JB)】 高压并联电容器装置

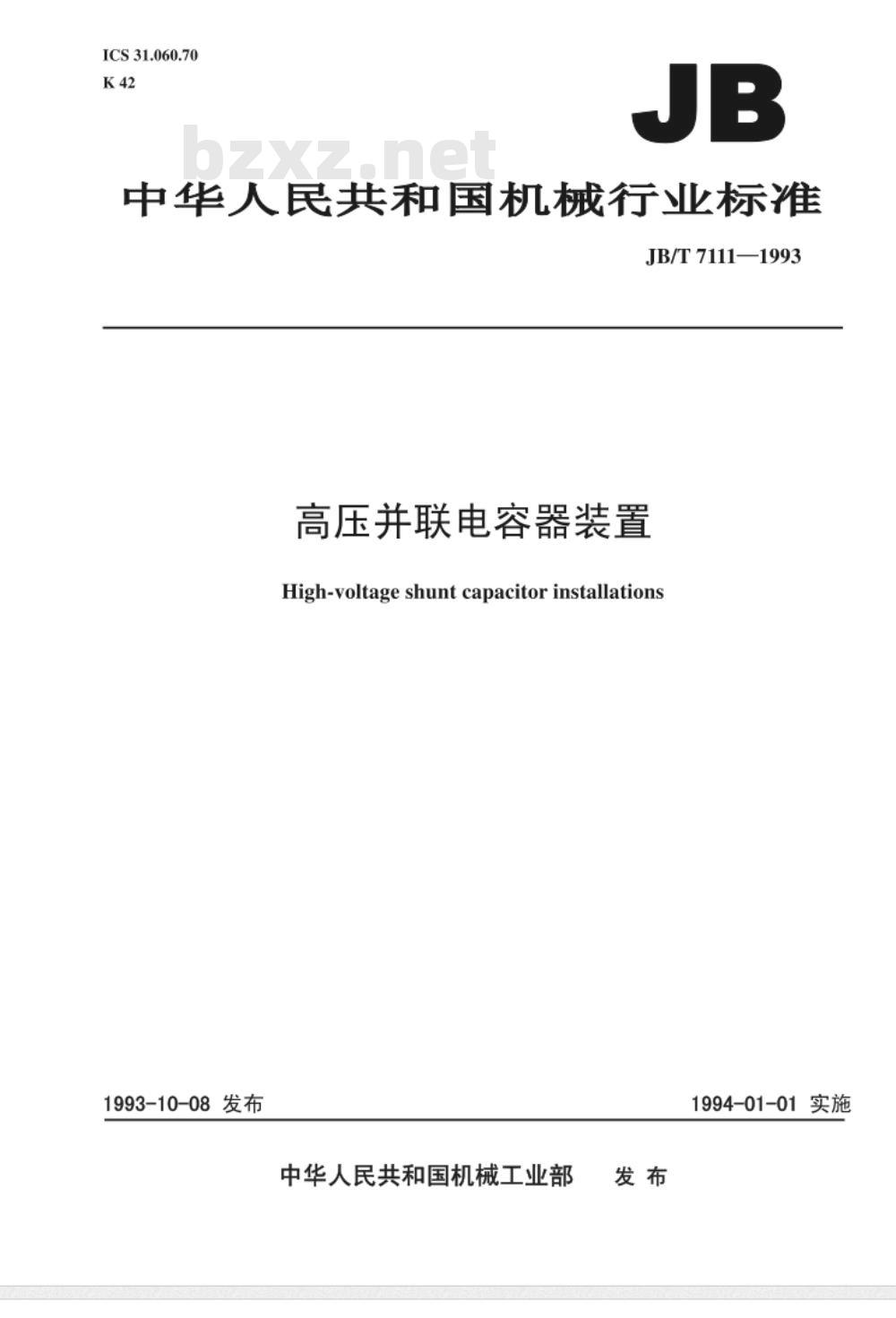

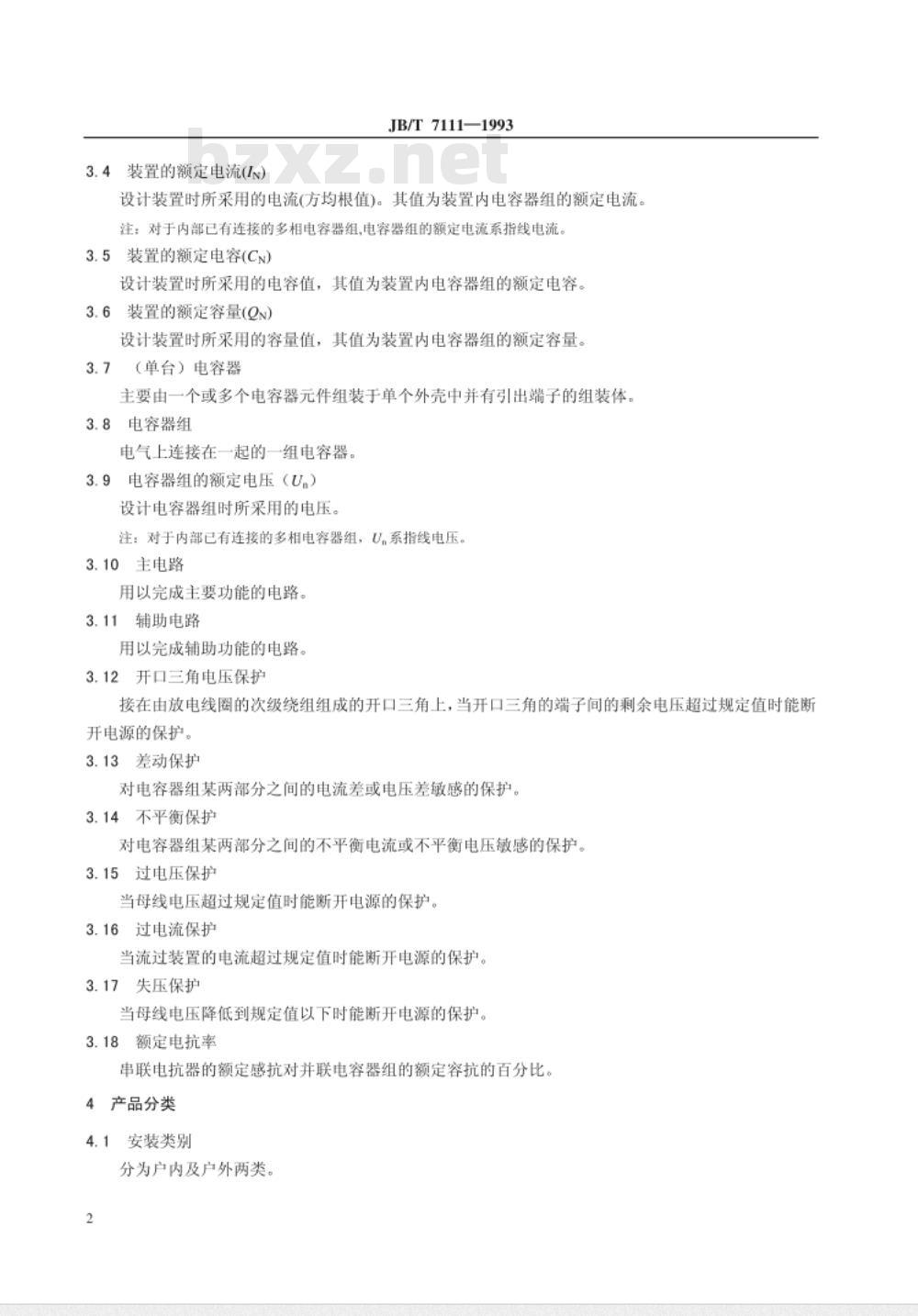

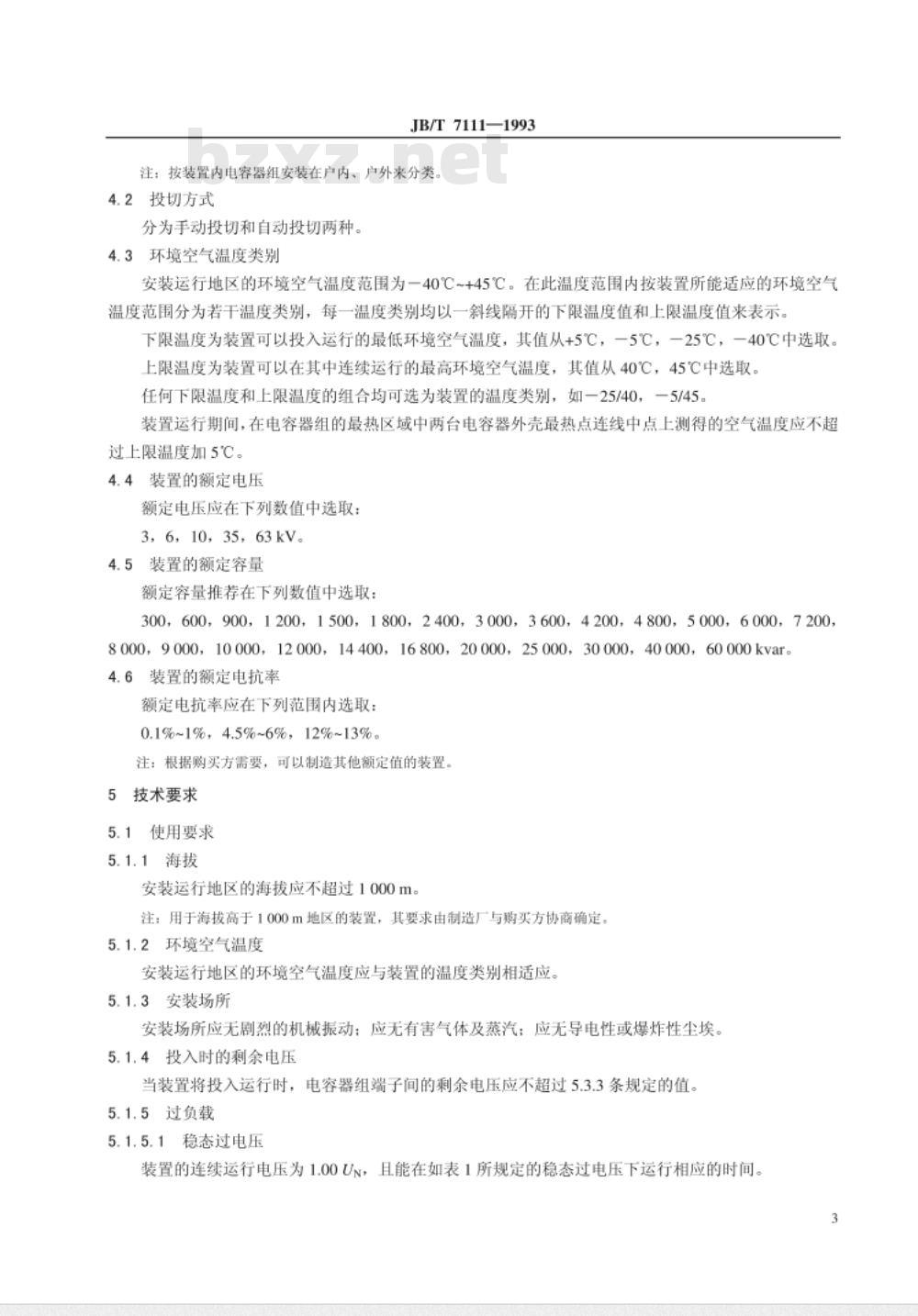

中华人民共和国机械行业标准 JB/T7111—1993 高压并联电容器装置 **主题内容与适用范围** 本标准规定了高压并联电容器装置的适用范围、术语、产品分类、技术要求、试验方法、检验规则、标志、包装、贮存和运输等。适用于并联连接于频率50Hz或60Hz、额定电压1kV以上的三相交流电力系统中，用来改善功率因数、调整网络电压、降低线路损耗的并联电容器装置（以下简称“装置”）。 **2 规范性引用文件** 下列文件中的条款通过本标准的引用而成为本标准的条款： - GB311.2~311.6 高电压试验技术 - GB1985 - GB2681 - GB2900.12 - GB2900.15 - GB2900.16 - GB3906 - GB3983.2 - GB4208 - GB7675 - GB11032 - JB3840 - JB5346 **3 术语** 3.1 并联电容器装置：主要由电容器组及开关、串联电抗器等组成的，并联连接于工频交流三相电力系统中用来改善功率因数、调整网络电压、降低线路损耗的装置。 3.2 装置的额定频率：设计装置时所采用的频率。 3.3 装置的额定电压：装置拟接入的系统的额定电压。 3.4 装置的额定电流：设计装置时所采用的电流（方均根值），对于内部已有连接的多相电容器组，电容器组的额定电流系指线电流。 3.5 装置的额定电容：设计装置时所采用的电容值，其值为装置内电容器组的额定电容。 3.6 装置的额定容量：设计装置时所采用的容量值，其值为装置内电容器组的额定容量（单台）。 3.7 电容器：主要由一个或多个电容器元件组装于单个外壳中并有引出端子的组装体。 3.8 电容器组：电气上连接在一起的一组电容器。 3.9 电容器组的额定电压：设计电容器组时所采用的电压。 3.10 主电路：用以完成主要功能的电路。 3.11 辅助电路：用以完成辅助功能的电路。 3.12 开口三角电压保护：接在由放电线圈的次级绕组组成的开口三角上，当开口三角的端子间的剩余电压超过规定值时能断开电源的保护。 3.13 差动保护：对电容器组某两部分之间的电流差或电压差敏感的保护。 3.14 不平衡保护：对电容器组某两部分之间的不平衡电流或不平衡电压敏感的保护。 3.15 过电压保护：当母线电压超过规定值时能断开电源的保护。 3.16 过电流保护：当流过装置的电流超过规定值时能断开电源的保护。 3.17 失压保护：当母线电压降低到规定值以下时能断开电源的保护。 3.18 额定电抗率：串联电抗器的额定感抗对并联电容器组的额定容抗的百分比。 **4 产品分类** 4.1 安装类别：分为户内及户外两类。 4.2 投切方式：分为手动投切和自动投切两种。 4.3 环境空气温度类别：安装运行地区的环境空气温度范围为-40℃~+45℃，根据装置所能适应的环境空气温度范围分为若干温度类别，每一温度类别均以一斜线隔开的下限温度值和上限温度值来表示，装置运行期间，电容器组最热区域的空气温度应不超过上限温度加5℃。 4.4 装置的额定电压：额定电压应在下列数值中选取：3kV，6kV，10kV，35kV，63kV。
