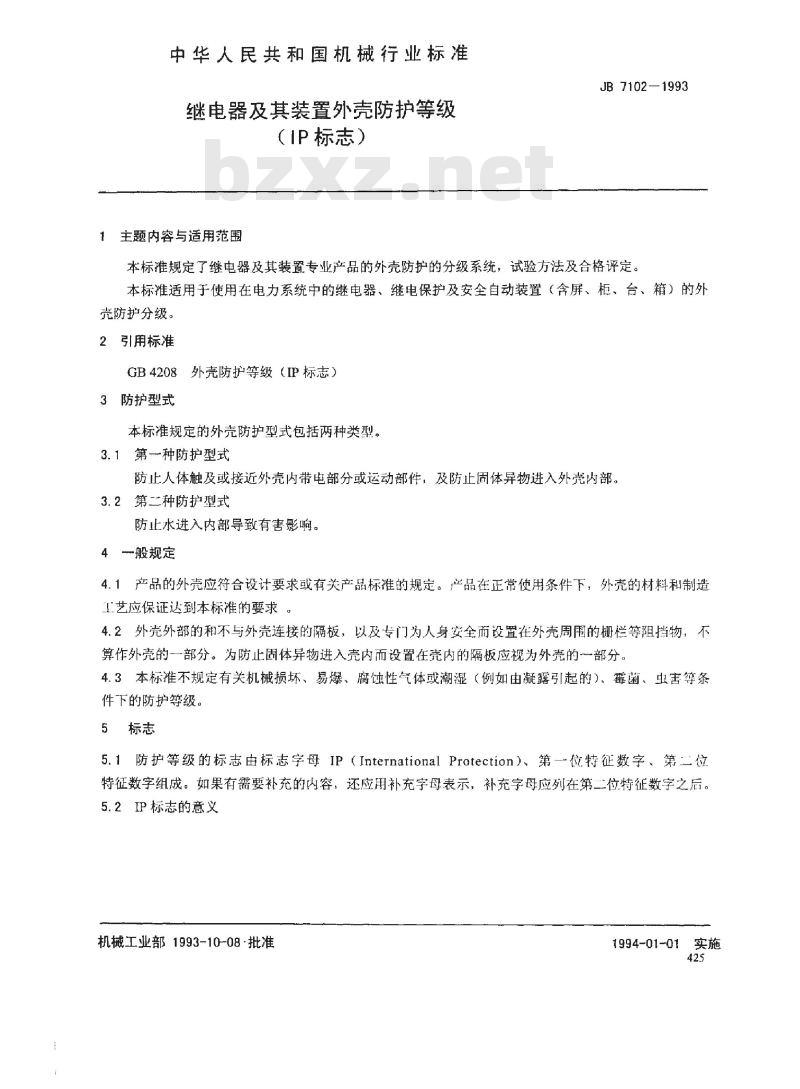

【机械行业标准(JB)】 继电器及其装置外壳防护等级(IP标志)

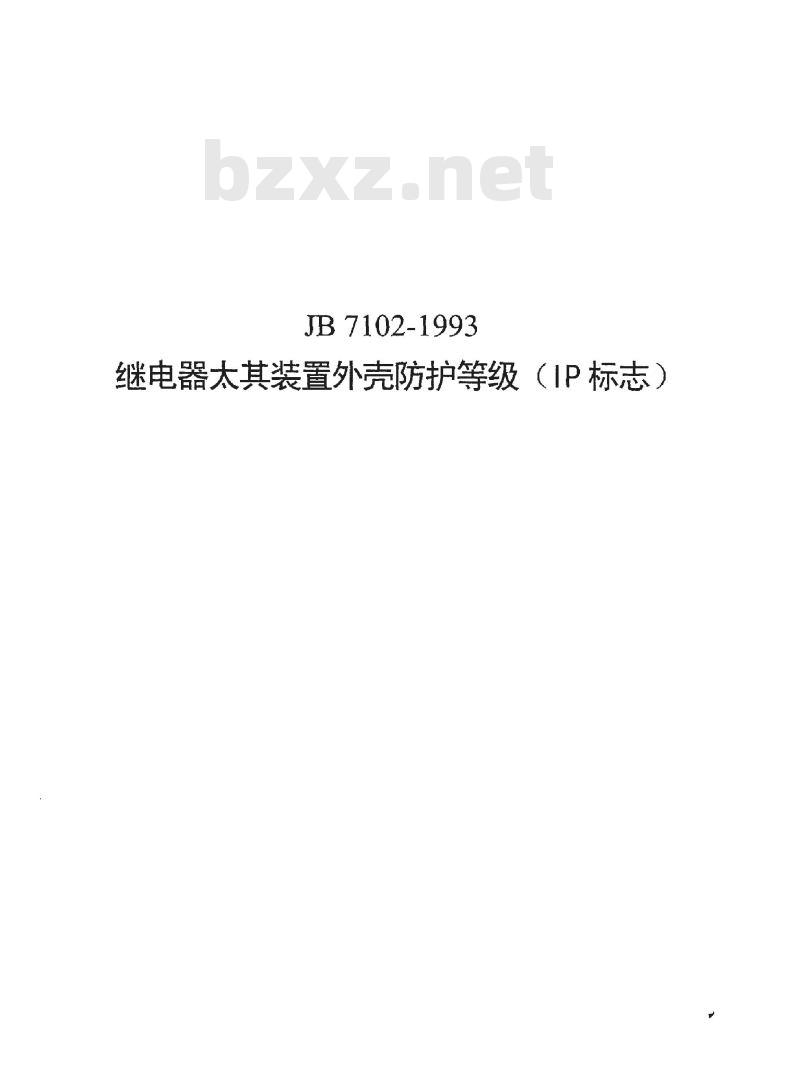

JB7102-1993
继电器太其装置列外壳防护等级（IP标志）中华人民共和国机械行业标准
继电器及其装置外壳防护等级
（IP标志）
1主题内容与适用范围
JB 7102—1993
本标准规定了继电器及其装置专业产品的外壳防护的分级系统，试验方法及合格评定。本标准适用于使用在电力系统中的继电器、继电保护及安全自动装置（含屏、柜、台、箱）的外壳防护分级。
引用标准
2www.bzxz.net
GB4208外壳防护等级（IP标志）3防护型式
本标准规定的外壳防护型式包括两种类型。3.1第一种防护型式
防止人体触及或接近外壳内带电部分或运动部件，及防止固体异物进入外壳内部。3.2第二种防护型式
防止水进入内部导致有害影响。4般规定
4.1产品的外壳应符合设计要求或有关产品标准的规定。产品在正常使用条件下，外壳的材料和制造！艺应保证达到本标准的要求。4.2外壳外部的和不与外壳连接的隔板，以及专门为人身安全而设置在外壳周围的概栏等阻挡物，不算作外壳的一部分。为防止固体异物进入壳内而设置在壳内的隔板应视为外壳的一部分。4.3本标准不规定有关机械损坏、易爆、腐蚀性气体或潮湿（例如由凝露引起的）、霉菌、虫害等条件下的防护等级。
5标志
5.1防护等级的标志由标志字母IP（International Protection）、第-位特征数字、第二位特征数字组成。如果有需要补充的内容，还应用补充字母表示，补充字母应列在第二位特征数字之后。5.2IP标志的意义
机械工业部1993-10-08·批准
实施
1994-01-01
425

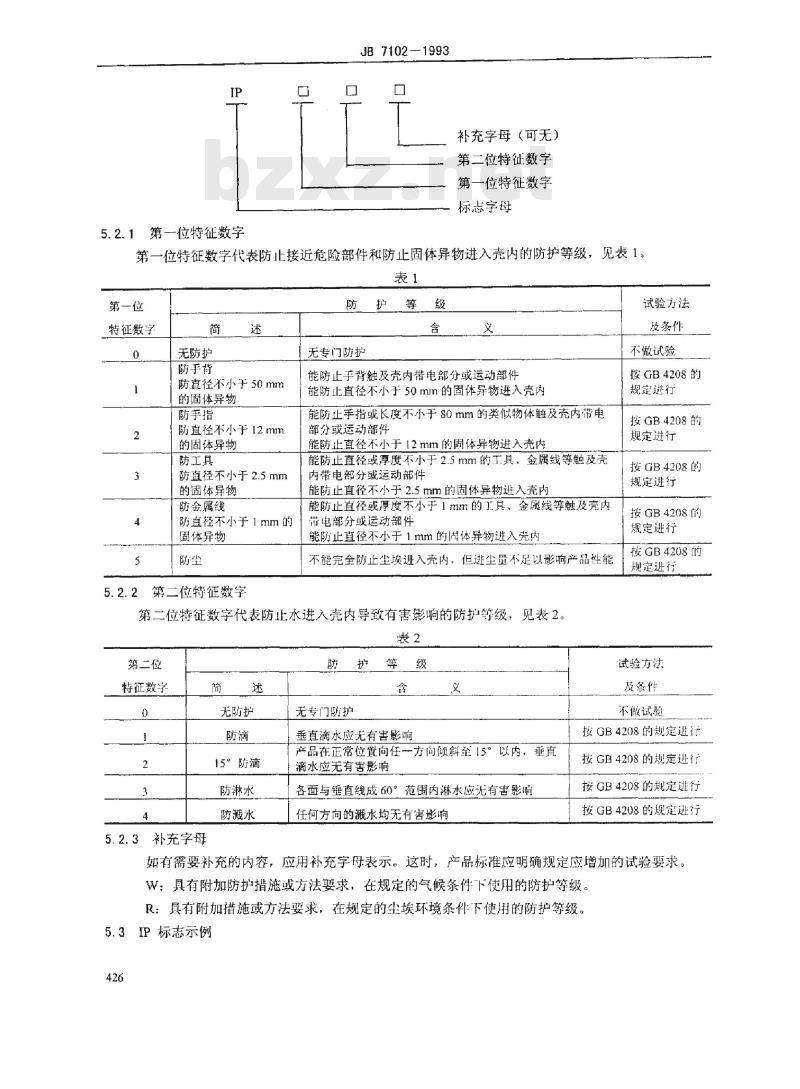

IP
5.2.1第一位特征数字
口
JB 7102—1993
口
补充字母（可无）
第二位特征数字
第一位特征数字
标患字母
第一位特征数字代表防止接近危险部件和防止固体异物进入壳内的防护等级，见表1。表1
第一位
_特征数字
0
S
5.2.2
简
无防护
述
防手背
防直径不小于50mml
的固体异物
防手指
！防直径不小于12mm
的固体异物
防工具
防直径不小于2.5mm
的固体异物
防金属线
防
1无专门防护
级
护等
含
义
能防止手背触及壳内带电部分或运动部件能防止直径不小于50mm的固体异物进入壳内能防止手指或长度不小于80mm的类似物体触及壳内带电部分或运动部件
能防止直径不小于12 mm的固体异物进入壳内能防止直径或厚度不小于2.5nmm的工具、金属线等触及壳内带电部分或运动部件
能防止直径不小于2.5mm的固体异物进入壳内能防止直径或厚度不小于1mm的工具、金属线等触及壳内防直径不小于1mm的
固体异物
防尘
第二位特征数字
带电部分或运动部件
能防止直径不小于1mm的固体异物进入壳内不能完全防正尘埃进入壳内，但进尘量不足以影响产品性能第二位特征数字代表防止水进入壳内导致有害影响的防护等级，见表2。表2
第二位
特征数字
0
2
3
A
5.2.3补充字母
简
述
无防护
防滴
15°防滴
防淋水
防溅水
防护等级
义
无专门防护
垂直滴水应无有害影响
产品在正常位置向任一方向倾斜至15°以内，垂直滴水应无有害影响
各面与垂直线成60°范围内淋水应无有害影响任何方间的溅水均无有害影响
试验方法
及条件
不做试验
按GB4208的
规定进行
按GB4208的
规定进行
按GB4208的
规定进行
按GB4208的
规定进行
按GB4208的
规定进行
试验方法
及条件
不做试验
按GB4208的规定进行
按GB4208的规定进行
按GB4208的规定进行
按GB4208的规定进行
如有需要补充的内容，应用补充字母表示。这时，产品标准应明确规定应增加的试验要求。W：具有附加防护措施或方法要求，在规定的气候条件下使用的防护等级。R：具有附加措施或方法要求，在规定的尘埃环境条件下使用的防护等级5.3IP标志示例
426

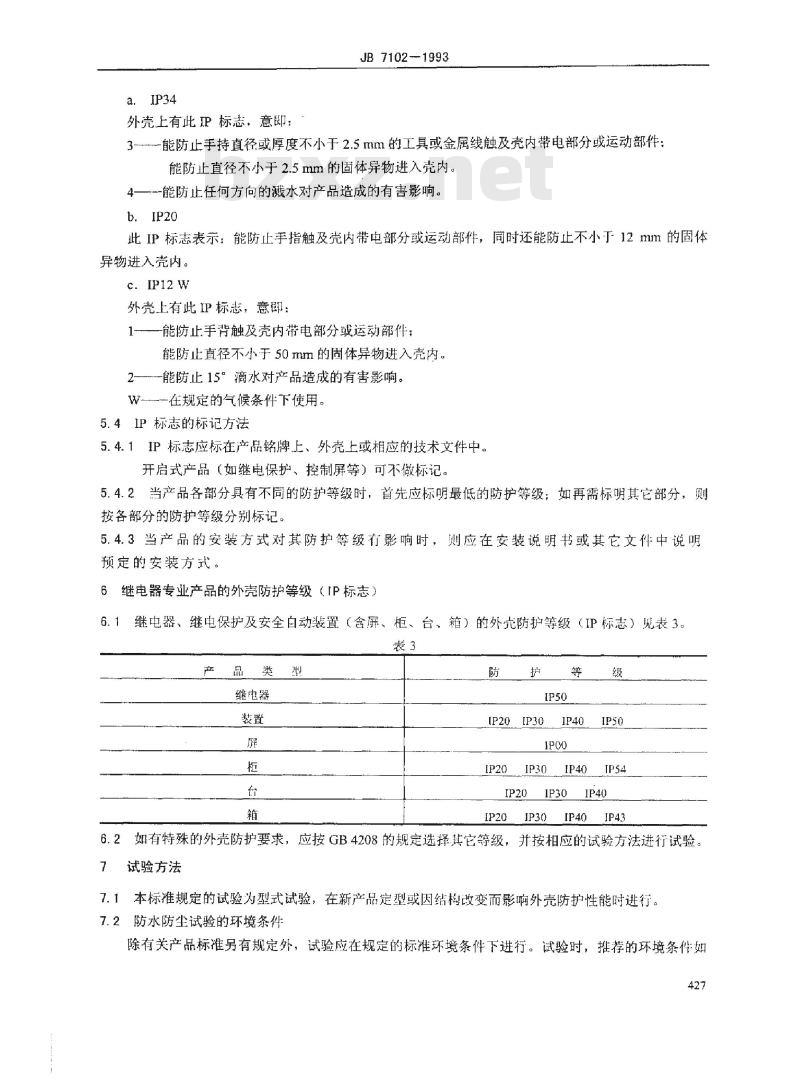

a.IP34
外壳上有此P标志，意即：
JB 7102-1993
3--能防止手持直径或厚度不小于2.5mm的工具或金属线触及壳内带电部分或运动部件：能防止直径不小于2.5mm的固体异物进入壳内。4
能防止任何方向的溅水对产品造成的有害影响。b．IP20
此IP标志表示：能防止手指触及壳内带电部分或运动部件，同时还能防止不小于-12mm的固体异物进入壳内。
c. IP12 W
外壳上有此IP标志，意邸：
1能防止手背触及壳内带电部分或运动部件：能防止直径不小于50mm的固体异物进入壳内。2—-能防止15°滴水对产品造成的有害影响。W——在规定的气候条件下使用。5.4IP标志的标记方法
5.4.1IP标志应标在产品铭牌上、外壳上或相应的技术文件中。开启式产品（如继电保护、控制屏等）可不做标记。5.4.2当产品各部分具有不同的防护等级时，首先应标明最低的防护等级；如再需标明其它部分，则按各部分的防护等级分别标记。5.4.3当产品的安装方式对其防护等级有影响时，则应在安装说明书或其它文件中说明预定的安装方式。
6继电器专业产品的外壳防护等级（IP标志）6.1继电器、继电保护及安全白动装置（含屏、柜、台、箱）的外壳防护等级（IP标志）表3。表3
产
品类型
继电器
装置
柜
台
箱
防
护
等
IPSo
IP20IP30IP40
IPOO
级
IPSO
IP30IP40IP54
IP20
IP20
IP30IP40
IP20IP30IP40IP43
6.2如有特殊的外壳防护要求，应按GB4208的规定选择，其它等级，并按相应的试验方法进行试验。7
试验方法

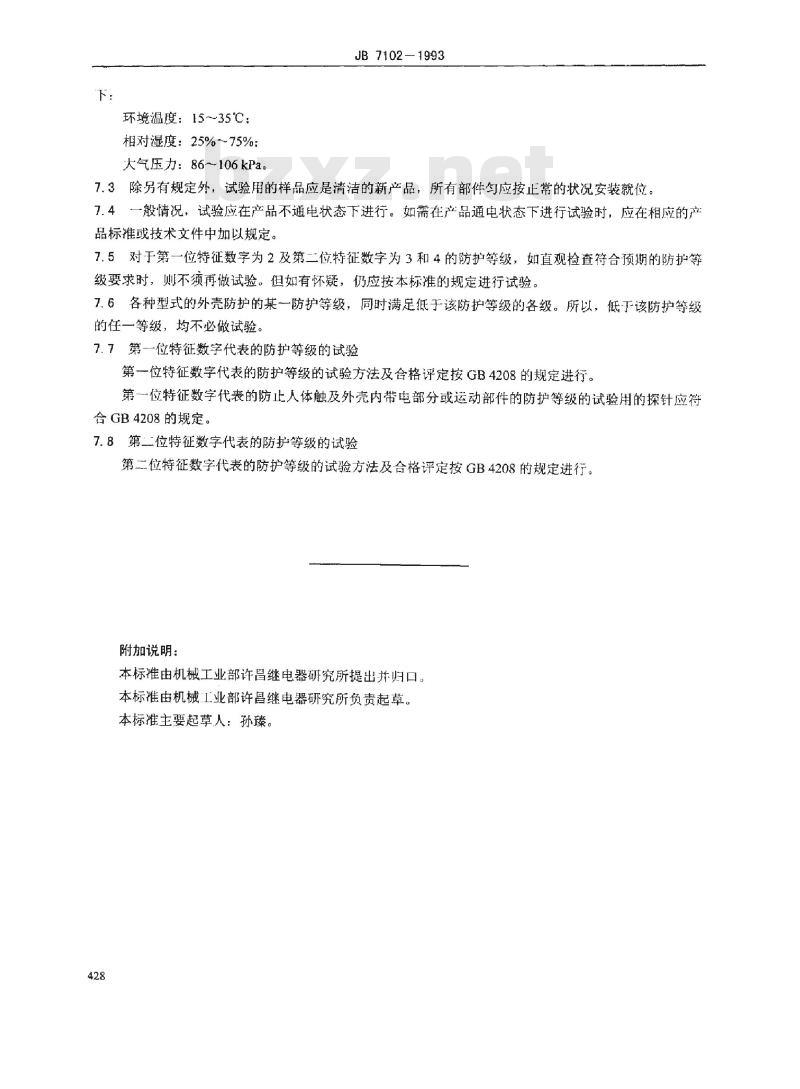

7.1本标准规定的试验为型式试验，在新产品定型或因结构改变而影响外壳防护性能时进行。7.2防水防尘试验的环境条件
除有关产品标准另有规定外，试验应在规定的标准环境条件下进行。试验时，推荐的环境条件如427
下：
环境温度：15~～35℃；
相对湿度：25%～75%：
大气压力：86106kPa。
JB7102-1993
7.3除另有规定外，试验用的样品应是清洁的新产品，所有部件勾应按正常的状况安装就位。7.4一般情况，试验应在产品不通电状态下进行。如需在产品通电状态下进行试验时，应在相应的产品标准或技术文件中加以规定。7.5对于第一位特征数字为2及第二位特征数字为3和4的防护等级，如直观检查符合预期的防护等级要求时，则不须再做试验。但如有怀疑，仍应按本标准的规定进行试验。7.6各种型式的外壳防护的某一防护等级，同时满足低于该防护等级的各级。所以，低于该防护等级的任一等级，均不必做试验。
7.7第一位特征数字代表的防护等级的试验第一位特征数字代表的防护等级的试验方法及合格评定按GB4208的规定进行。第一位特征数字代表的防止人体触及外壳内带电部分或运动部件的防护等级的试验用的探针应符合GB4208的规定。
7.8第二位特征数字代表的防护等级的试验第二位特征数字代表的防护等级的试验方法及合格评定按GB4208的规定进行。附加说明：
本标准由机械工业部许昌继电器研究所提出并归口本标准由机械工业部许昌继电器研究所负责起草。本标准主要起草人：孙臻。
428
