【机械行业标准(JB)】 电热电容器

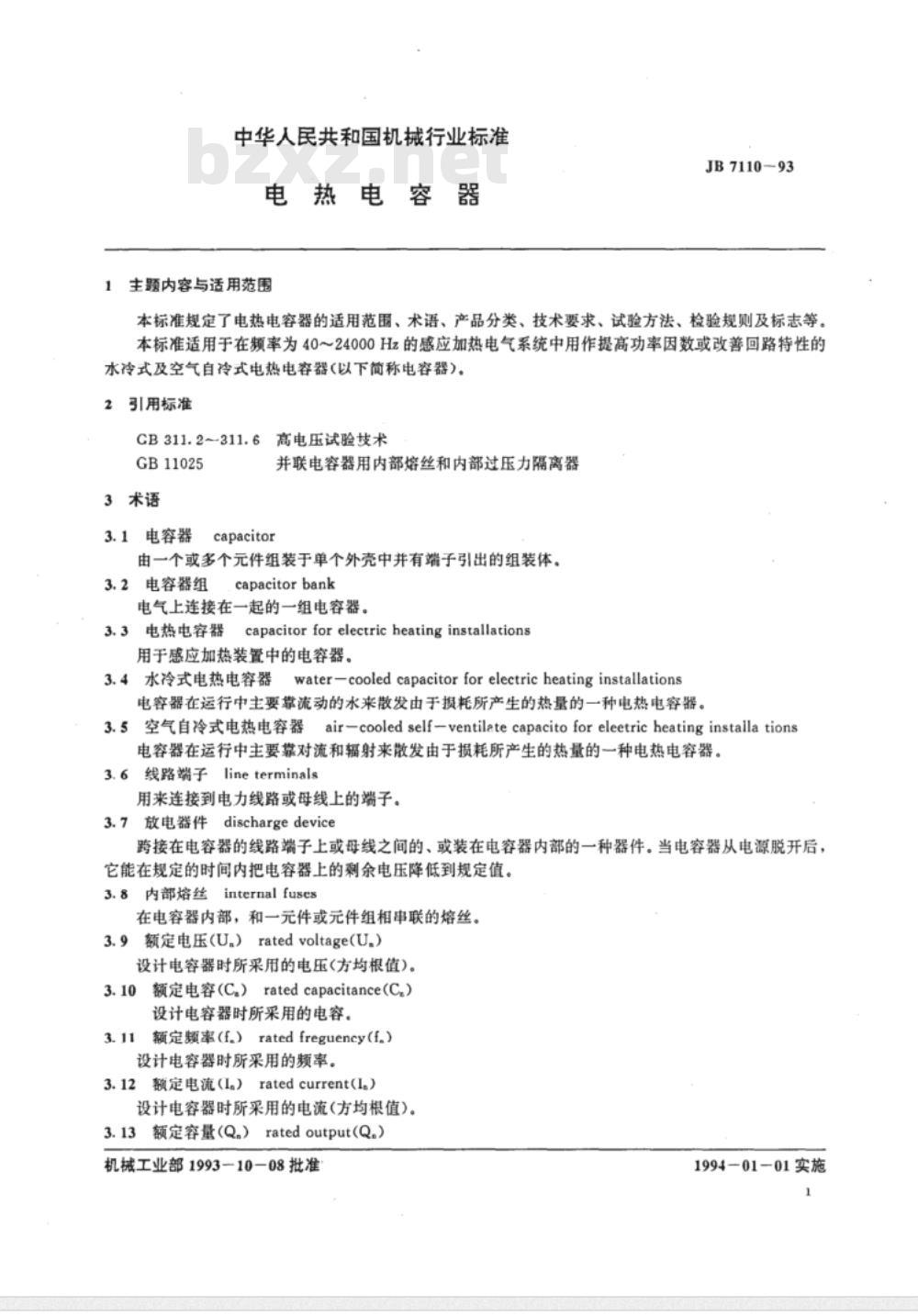

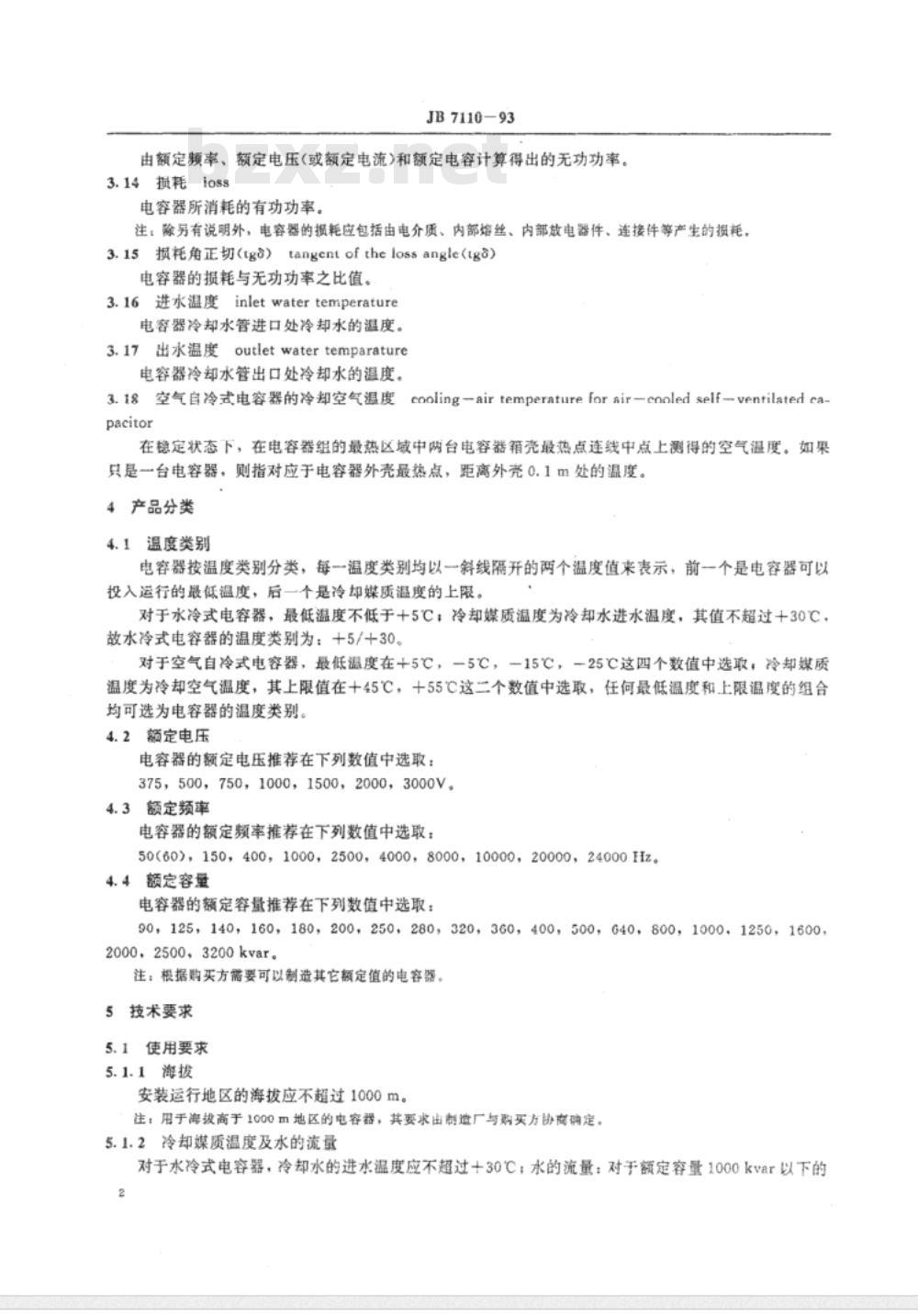

中华人民共和国机械行业标准 JB/T7110—93 电热电容器 **主题内容与适用范围** 本标准规定了电热电容器的适用范围、术语、产品分类、技术要求、试验方法、检验规则及标志等。本标准适用于在频率为40～24000Hz的感应加热电气系统中用作提高功率因数或改善回路特性的水冷式及空气自冷式电热电容器（以下简称电容器）。 **2 规范性引用文件** 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 - CB311.2~311.6 高电压试验技术 - GB11025 **3 术语** 3.1 电容器：并联电容器用内部熔丝和内部过压力隔离器，通常由一个或多个元件组装于单个外壳中并有端子引出的组装体。 3.2 电容器组：电气上连接在一起的一组电容器。 3.3 电热电容器：用于感应加热装置中的电容器。 3.4 水冷式电热电容器：在运行中主要靠流动的水来散发由于损耗所产生的热量的一种电热电容器。 3.5 空气自冷式电热电容器：在运行中主要靠对流和辐射来散发由于损耗所产生的热量的一种电热电容器。 3.6 线路端子：用来连接到电力线路或母线上的端子。 3.7 放电器件：跨接在电容器的线路端子上或母线之间的、或装在电容器内部的一种器件。当电容器从电源脱开后，它能在规定的时间内把电容器上的剩余电压降低到规定值。 3.8 内部熔丝：在电容器内部，和元件或元件组相串联的熔丝。 3.9 额定电压：设计电容器时所采用的电压（方均根值）。 3.10 额定电容：设计电容器时所采用的电容。 3.11 额定频率：设计电容器时所采用的频率。 3.12 额定电流：设计电容器时所采用的电流（方均根值）。 3.13 额定容量：由额定频率、额定电压（或额定电流）和额定电容计算得出的无功功率。 3.14 损耗：电容器所消耗的有功功率。 3.15 损耗角正切：电容器的损耗与无功功率之比值。 3.16 进水温度：电容器冷却水管进口处冷却水的温度。 3.17 出水温度：电容器冷却水管出口处冷却水的温度。 3.18 空气自冷式电容器的冷却空气温度：在稳定状态下，在电容器组的最热区域中两台电容器箱壳最热点连线中点上测得的空气温度。 **4 产品分类** 4.1 温度类别：电容器按温度类别分类，每一温度类别均以一斜线隔开的两个温度值来表示，前一个是电容器可以投入运行的最低温度，后一个是冷却媒质温度的上限。 对于水冷式电容器，最低温度不低于-5℃；冷却媒质温度为冷却水进水温度，其值不超过30℃，故水冷式电容器的温度类别为：-5/30。 对于空气自冷式电容器，最低温度在+5℃，-5℃，-15℃，-25℃这四个数值中选取；冷却媒质温度为冷却空气温度，其上限值在+45℃，+55℃这两个数值中选取，任何最低温度和上限温度的组合均可选为电容器的温度类别。 4.2 额定电压：电容器的额定电压推荐在下列数值中选取：375V，500V，750V，1000V，1500V，2000V，3000V。 4.3 额定频率：电容器的额定频率推荐在下列数值中选取：50(60)Hz，150Hz，400Hz，1000Hz，2500Hz，4000Hz，8000Hz，10000Hz，20000Hz。
