【机械行业标准(JB)】 继电器及其装置用线圈通用技术条件

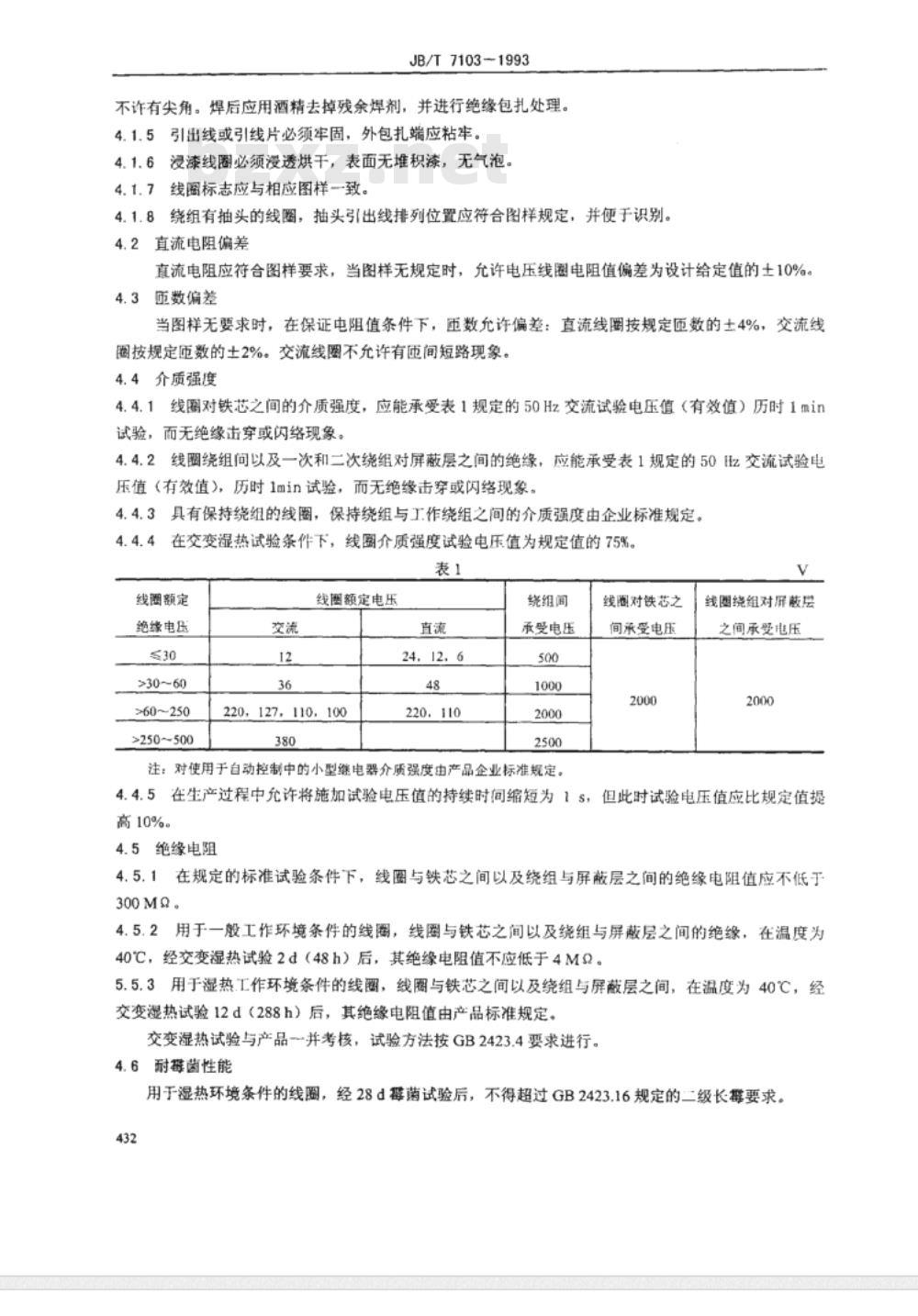

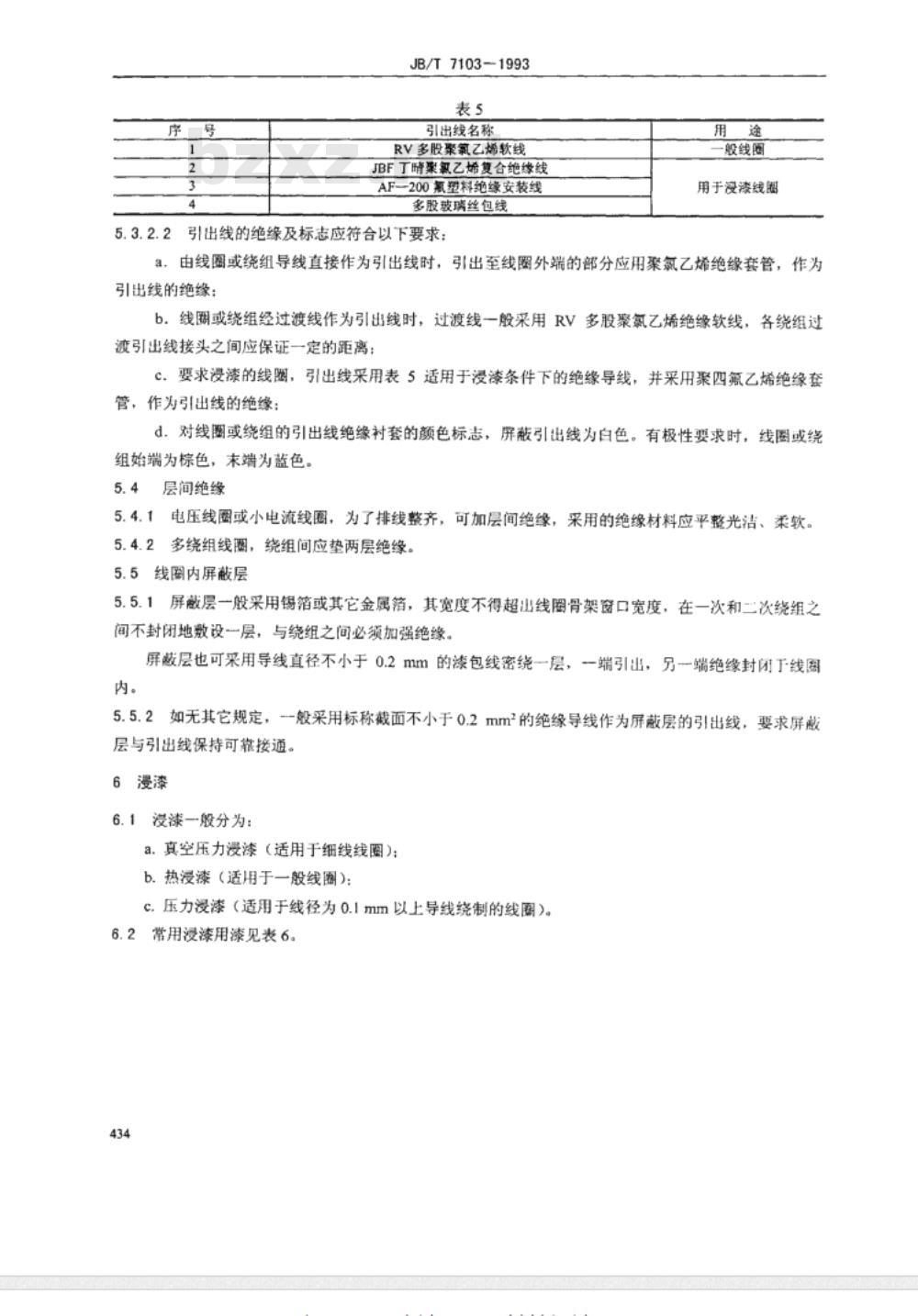

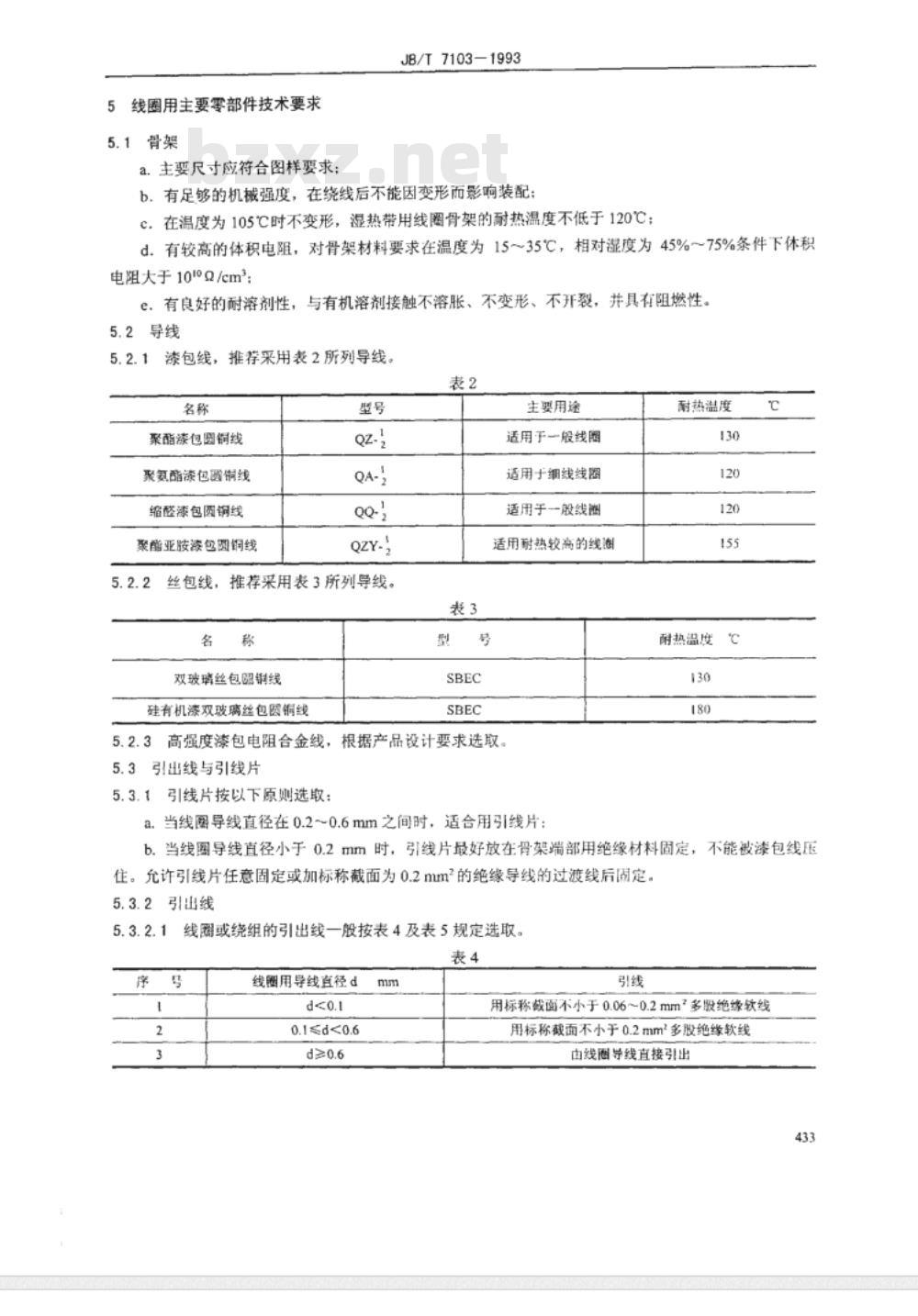

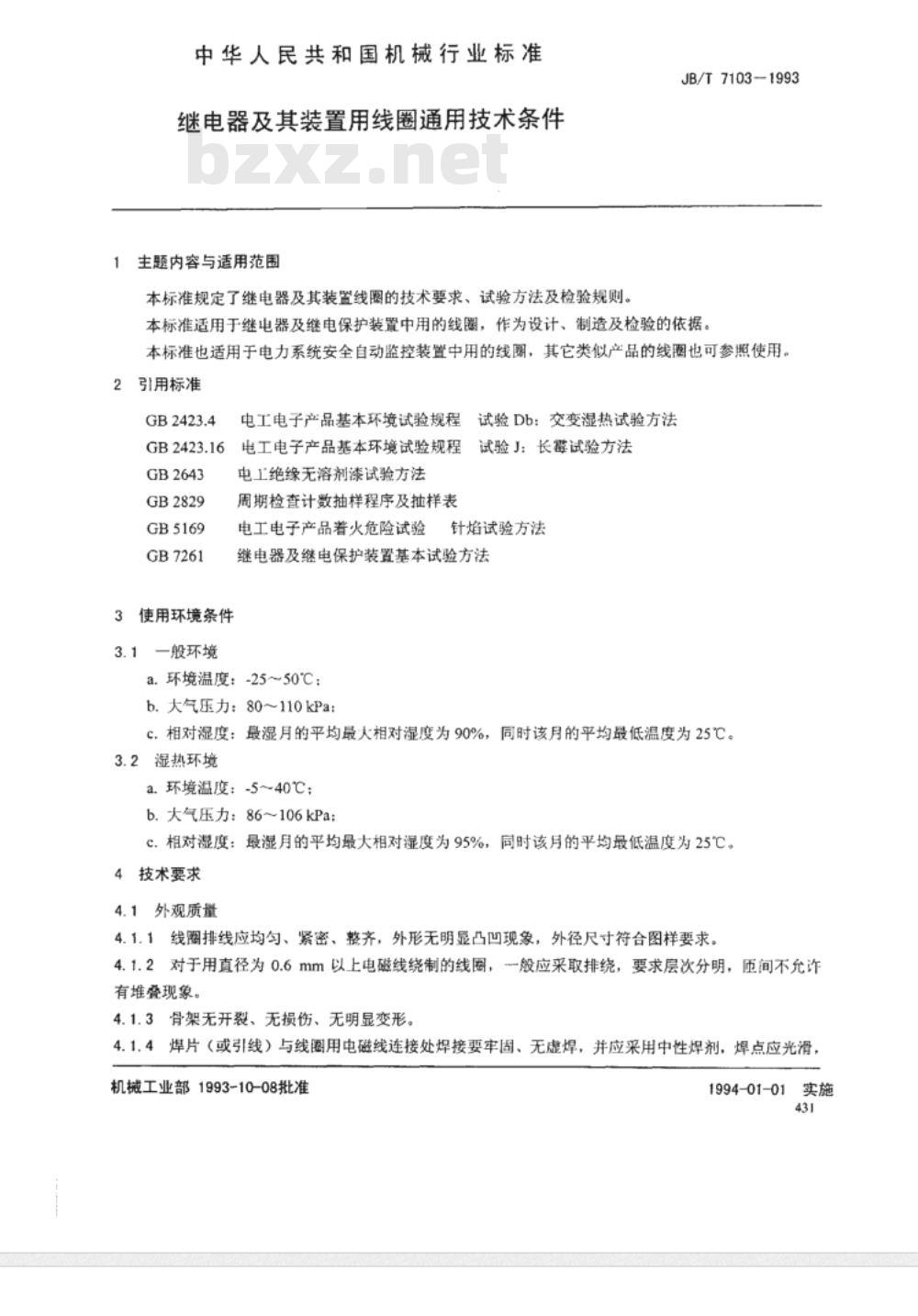

JB/T7103-1993 继电器及其装置用线圈通用技术条件 中华人民共和国机械行业标准 **1 主题内容与适用范围** 本标准规定了继电器及其装置线圈的技术要求、试验方法及检验规则。适用于继电器及继电保护装置中使用的线圈，作为设计、制造及检验的依据。本标准也适用于电力系统安全自动监控装置中的线圈，其它类似产品的线圈也可参照使用。 **2 引用标准** - GB2423.4 电工电子产品基本环境试验规程 试验Db：交变湿热试验方法 - GB2423.16 电工电子产品基本环境试验规程 试验J：长莓试验方法 - GB2643 电工电子产品着火危险试验 针焰试验方法 - GB2829 周期检查计数抽样程序及拉样表 - GB5169 电工电子产品基本试验方法 - GB7261 电工电子产品基本试验方法 **3 使用环境条件** 3.1 一般环境： - a. 环境温度：-25~50℃ - b. 大气压力：80~110kPa - c. 相对湿度：最湿月的平均最大相对湿度为90%，同时该月的平均最低温度为25℃。 3.2 湿热环境： - a. 环境温度：-5~40℃ - b. 大气压力：86~106kPa - c. 相对湿度：最湿月的平均最大相对湿度为95%，同时该月的平均最低温度为25℃。 **4 技术要求** 4.1 外观质量： - 4.1.1 线圈排线应均匀、紧密、整齐，外形无明显凸凹现象，外径尺寸符合图样要求。 - 4.1.2 对于用直径为0.6mm以上电磁线绕制的线，一般应采取排绕，要求层次分明，匝间不允许有堆叠现象。 - 4.1.3 骨架无开裂、无损伤、无明显变形。 - 4.1.4 焊片（或引线）与线圈用电磁线连接处焊接要牢固、无虚焊，并应采用中性焊剂，焊点应光滑，不许有尖角。 - 4.1.5 引出线或引线片必须牢固，外包扎端应粘牢。 - 4.1.6 浸漆线圈必须浸透烘干，表面无堆积漆，无气泡。 - 4.1.7 线圈标志应与相应图样一致。 - 4.1.8 绕组有抽头的线圈，抽头引出线排列位置应符合图样规定，并便于识别。 4.2 直流电阻偏差：直流电阻应符合图样要求，当图样无规定时，允许电压线圈电阻值偏差为设计给定值的±10%。 4.3 匝数偏差：当图样无要求时，在保证电阻值条件下，匝数允许偏差： - 直流线圈按规定匝数的±4%， - 交流线圈按规定匝数的±2%。交流线圈不允许有匝间短路现象。 4.4 介质强度： - 4.4.1 线圈对铁芯之间的介质强度，应能承受50Hz交流试验电压值（有效值）历时1分钟试验，面无绝缘击穿或闪络现象。 - 4.4.2 线圈绕组间以及一次和二次绕组对屏蔽层之间的绝缘，应能承受50Hz交流试验电压值（有效值），历时1分钟试验，而无绝缘击穿或闪络现象。 - 4.4.3 具有保持绕组的线图，保持绕组与工作绕组之间的介质强度由企业标准规定。 **表1 线圈额定绝缘电压** 线圈额定电压交流： - ≤30V：12V - >30~60V：36V - >60~250V：48V - >250~500V：220V、127V、110V、100V 直流： - ≤30V：24V、12.6V - >30~60V：48V - >60~250V：220V、127V、110V、100V 4.5 绝缘电阻： - 4.5.1 线圈与铁芯之间以及绕组与屏蔽层之间的绝缘电阻值应不低于300MΩ。 - 4.5.2 用于一般工作环境条件的线圈，线圈与铁芯之间以及绕组与屏蔽层之间的绝缘，在温度为40℃，经交变湿热试验2d（48h）后，其绝缘电阻值不应低于4MΩ。 - 4.5.3 用于湿热工作环境条件的线圈，线圈与铁芯之间以及绕组与屏蔽层之间，在温度为40℃，经交变热试验12d（288h）后，其绝缘电阻值由产品标准规定。 4.6 耐霉菌性能：用于湿热环境条件的线圈，经28天霉菌试验后，不得超过GB2423.16规定的二级长毒要求。 **5 线圈用主要零部件技术要求** 5.1 骨架： - a. 主要尺寸应符合图样要求。 - b. 有足够的机械强度，在绕线后不能因变形而影响装配；在温度为105℃时不变形，湿热带用线圈骨架的耐热温度不低于120℃。 - c. 有较高的体积电阻。
