【机械行业标准(JB)】 继电器及其装置用电气连接件通用技术条件

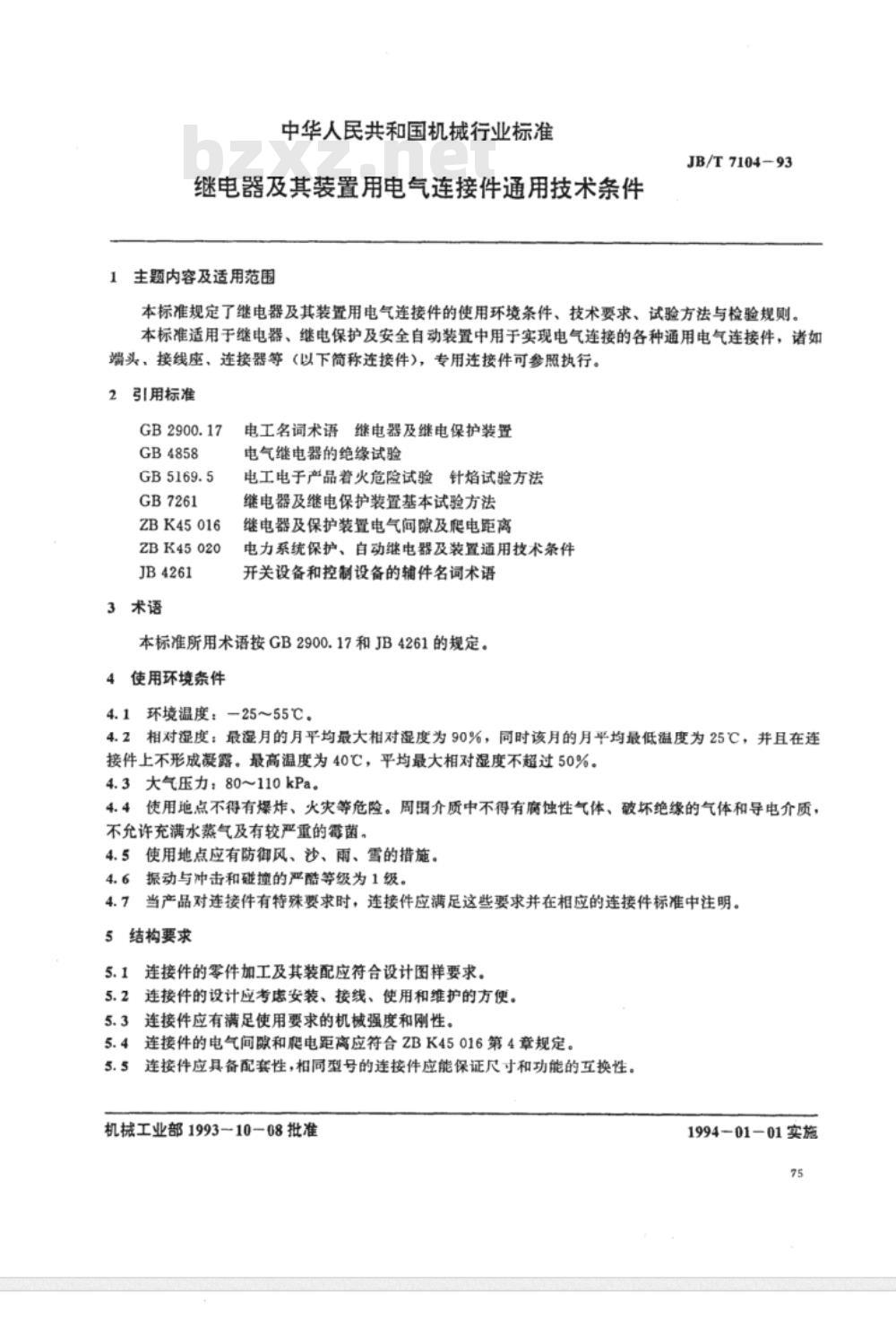

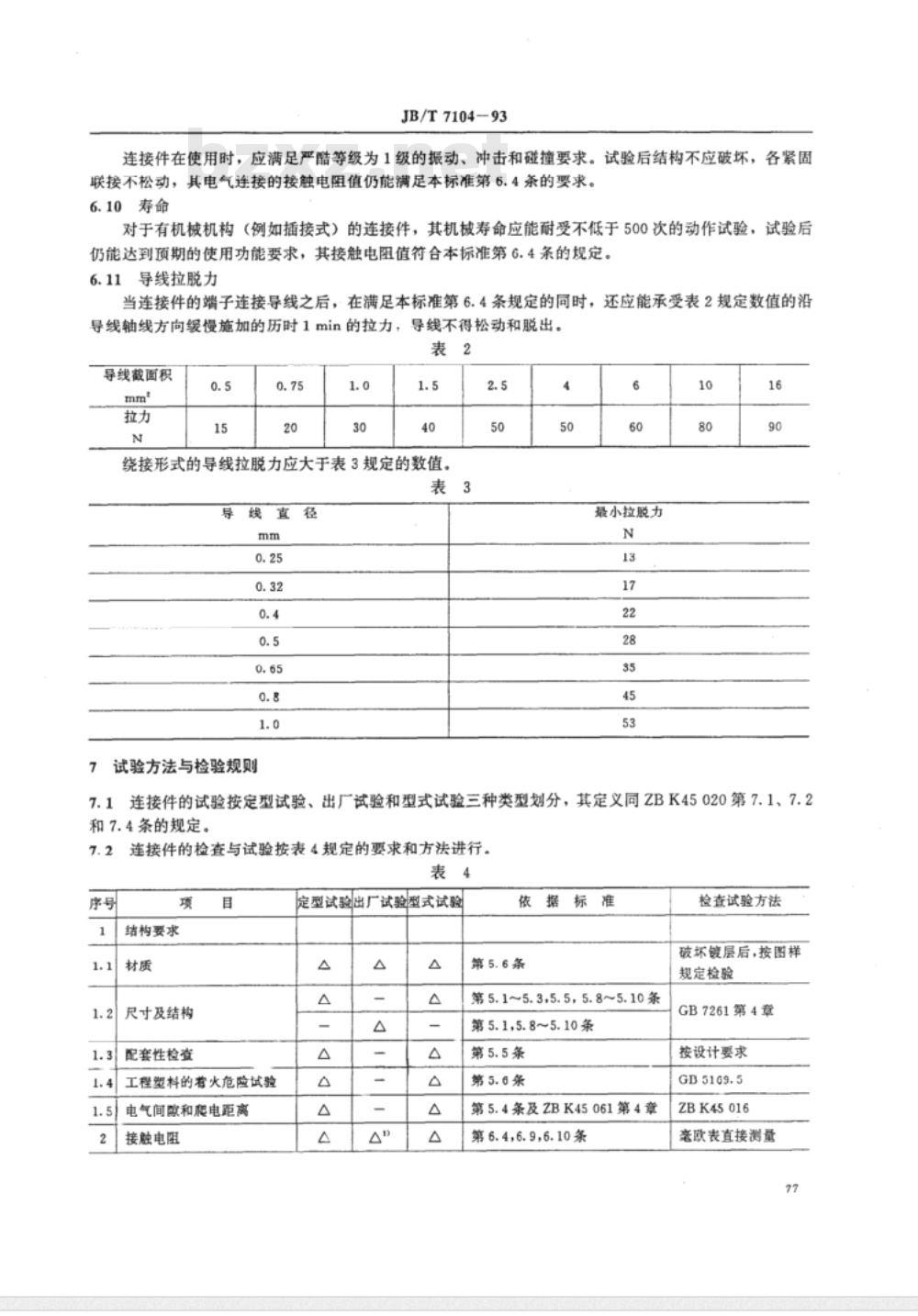

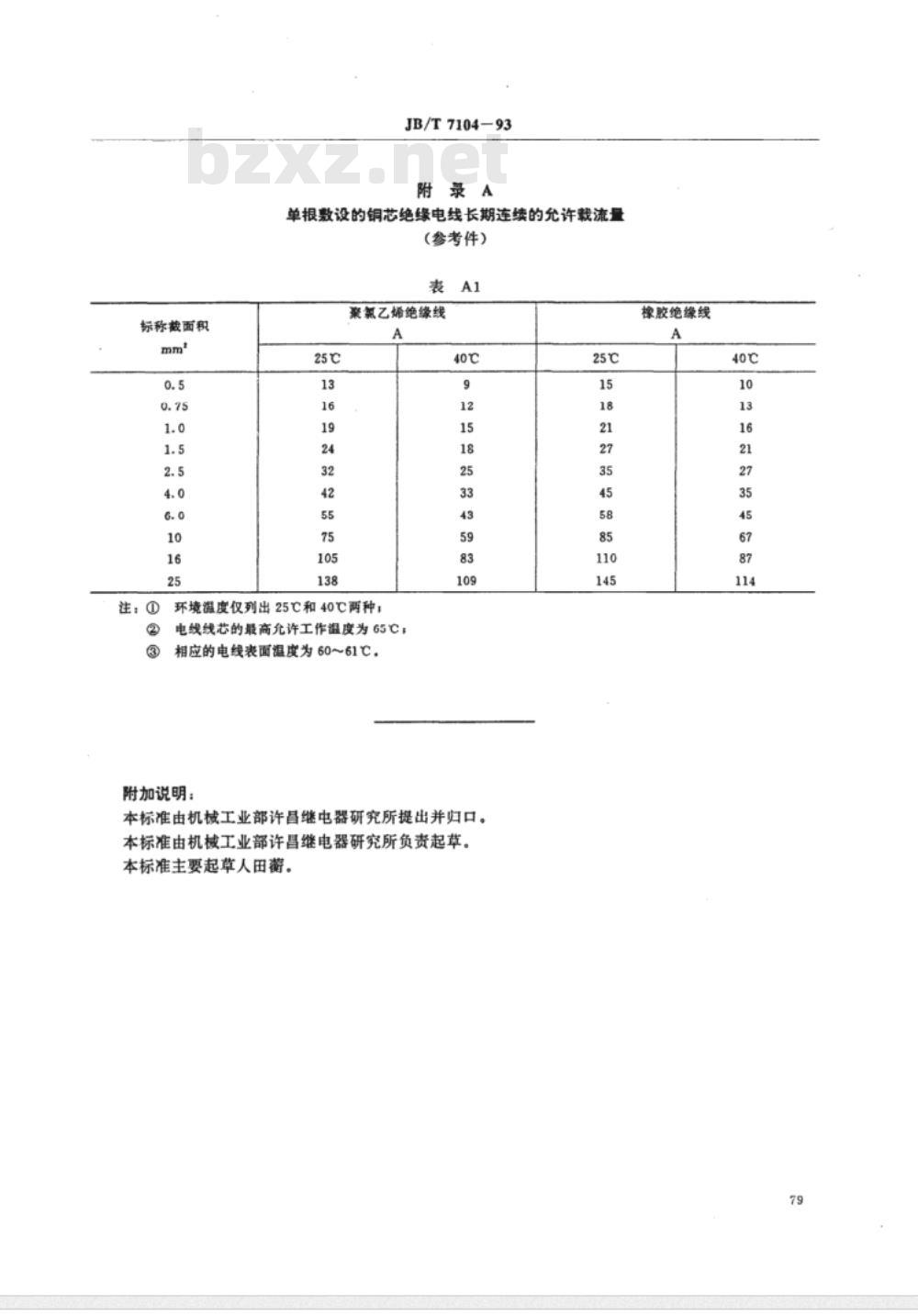

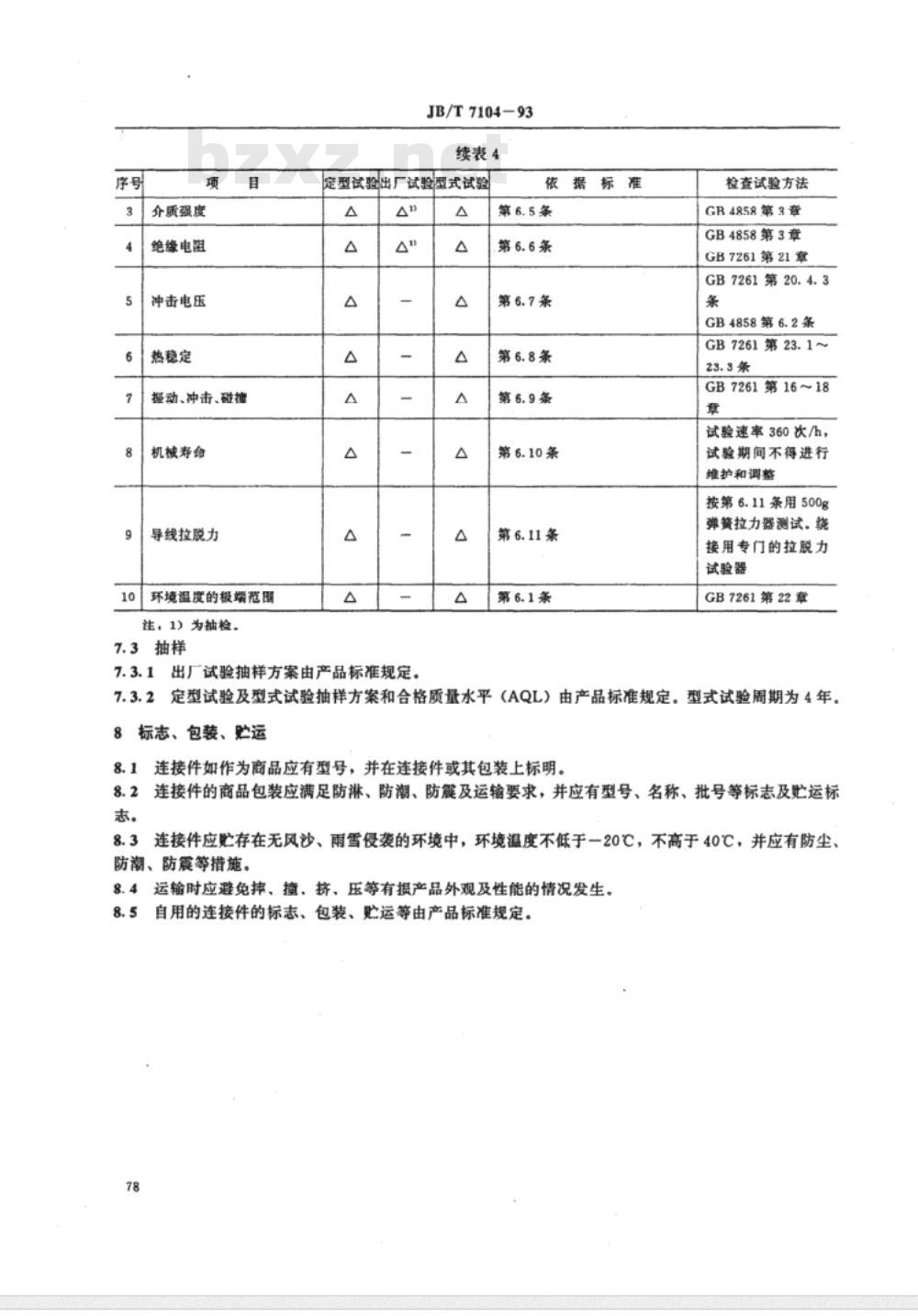

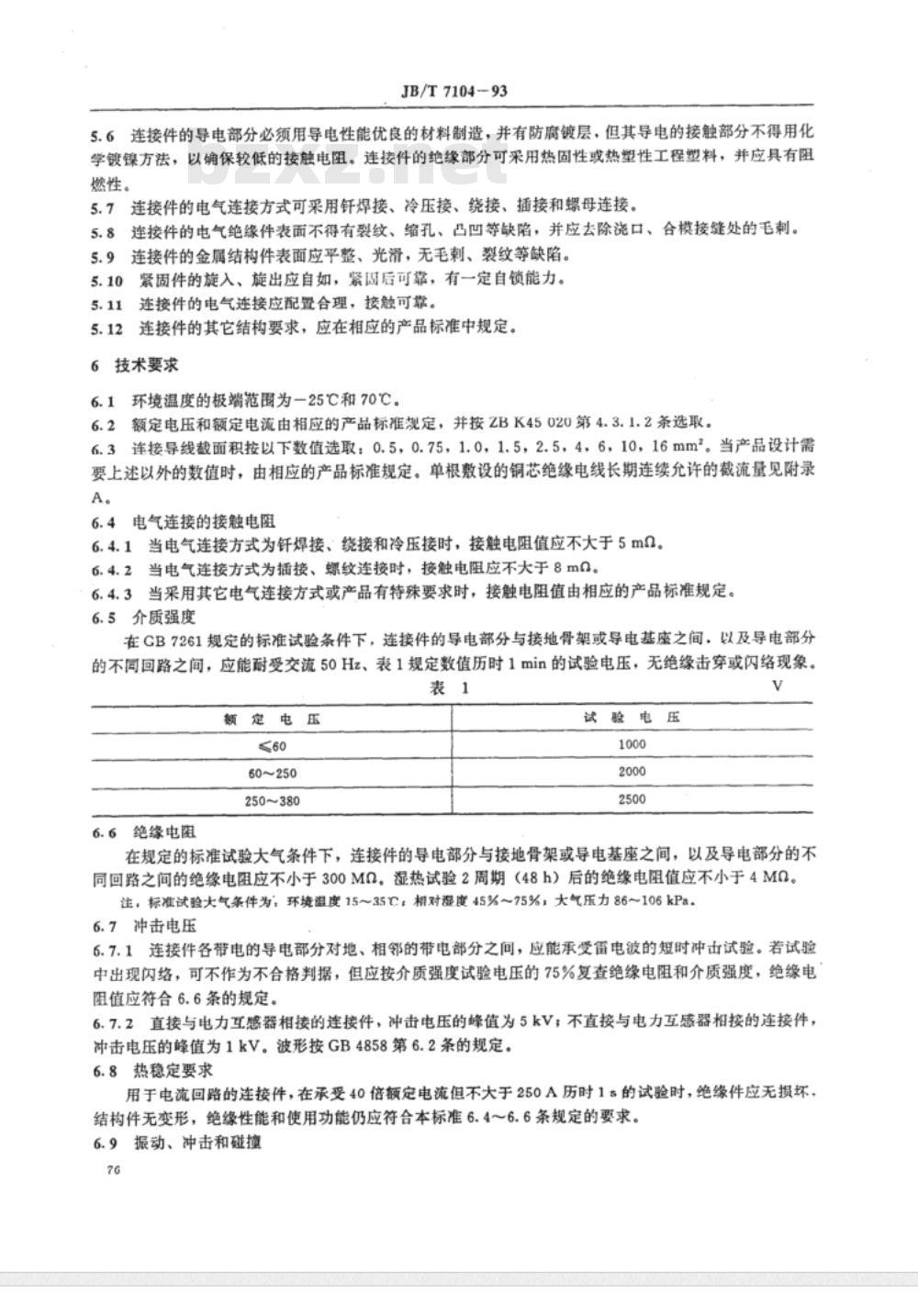

中华人民共和国机械行业标准 继电器及其装置用电气连接件通用技术条件 **1 主题内容及适用范围** 本标准规定了继电器及其装置用电气连接件的使用环境条件、技术要求、试验方法与检验规则。本标准适用于继电器、继电保护及安全自动装置中用于实现电气连接的各种通用电气连接件，诸如端头、接线座、连接器等（以下简称连接件），专用连接件可参照执行。 **2 引用标准** - GB2900.17 - GB4858 - GB5169.5 - GB7261 - ZBK45016 - ZBK45020 - JB4261 **3 术语** 本标准所用术语按GB2900.17和JB4261的规定。 **4 使用环境条件** - 4.1 环境温度：-25~55℃。 - 4.2 相对湿度：最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为25℃，并且在连接件上不形成凝露。最高温度为40℃，平均最大相对湿度不超过50%。 - 4.3 大气压力：80~110kPa。 - 4.4 使用地点不得有爆炸、火灾等危险。周围介质中不得有腐蚀性气体、破坏绝缘的气体和导电介质，不允许充满水蒸气及有较严重的霉菌。 - 4.5 使用地点应有防御风、沙、雨、雪的措施。 - 4.6 振动与冲击和碰撞的严苛等级为1级。 - 4.7 当产品对连接件有特殊要求时，连接件应满足这些要求并在相应的连接件标准中注明。 **5 结构要求** - 5.1 连接件的零件加工及其装配应符合设计图样要求。 - 5.2 连接件的设计应考虑安装、接线、使用和维护的方便。 - 5.3 连接件应有满足使用要求的机械强度和刚性。 - 5.4 连接件的电气间隙和爬电距离应符合ZBK45016第4章规定。连接件应具备配套性，相同型号的连接件应能保证尺寸和功能的互换性。 - 5.5 连接件的导电部分必须用导电性能优良的材料制造，并有防腐镀层，但其导电的接触部分不得用化学镀镍方法，以确保较低的接触电阻。 - 5.6 连接件的绝缘部分可采用热固性或热塑性工程塑料，并应具有阻燃性。 - 5.7 连接件的电气连接方式可采用钎焊接、冷压接、绕接、插接和螺母连接。 - 5.8 连接件的电气绝缘件表面不得有裂纹、缩孔、凸凹等缺陷，并应去除浇口、合模接缝处的毛刺。 - 5.9 连接件的金属结构件表面应平整、光滑，无毛刺、裂纹等缺陷。 - 5.10 紧固件的旋入、旋出应自如，紧固后可靠，有一定自锁能力。 - 5.11 连接件的电气连接应配置合理，接触可靠。 - 5.12 连接件的其它结构要求，应在相应的产品标准中规定。 **6 技术要求** - 6.1 环境温度的极端范围为-25℃和70℃。 - 6.2 额定电压和额定电流由相应的产品标准规定，并按ZBK45020第4.3.1.2条选取。 - 6.3 连接导线截面积按以下数值选取：0.5，0.75，1.0，1.5，2.5，4，6，10，16mm²。当产品设计需要上述以外的数值时，由相应的产品标准规定。单根敷设的铜芯绝缘电线长期连续允许的截流量见附录A。 - 6.4 电气连接的接触电阻： - 6.4.1 当电气连接方式为钎焊接、绕接和冷压接时，接触电阻值应不大于5mΩ。 - 6.4.2 当电气连接方式为插接、螺纹连接时，接触电阻应不大于8mΩ。 - 6.4.3 当采用其它电气连接方式或产品有特殊要求时，接触电阻值由相应的产品标准规定。 - 6.5 介质强度： 在GB7261规定的标准试验条件下，连接件的导电部分与接地骨架或导电基座之间，以及导电部分的不同回路之间，应能耐受交流50Hz、表1规定数值历时1分钟的试验电压，无绝缘击穿或闪络现象。 - 6.6 绝缘电阻： 在规定的标准试验大气条件下，连接件的导电部分与接地骨架或导电基座之间，以及导电部分的不同回路之间的绝缘电阻应不小于300MΩ。湿热试验2周期（48h）后的绝缘电阻值应不小于4MΩ。标准试验大气条件为：环境温度15~35℃；相对湿度45%～75%；大气压力86~106kPa。 - 6.7 冲击电压： - 6.7.1 连接件各带电的导电部分对地、相邻的带电部分之间，应能承受雷电波的短时冲击试验。若试验中出现闪络，可不作为不合格判据，但应按介质强度试验电压的75%复查绝缘电阻和介质强度，绝缘电阻值应符合6.6条的规定。 - 6.7.2 直接与电力互感器相接的连接件，冲击电压的峰值为5kV；不直接与电力互感器相接的连接件，冲击电压的峰值为1kV。波形按GB4858第6.2条的规定。 - 6.8 热稳定要求： 用于电流回路的连接件，在承受40℃...
