【机械行业标准(JB)】 继电器及其装置金属镀层和化学处理分类代号标注

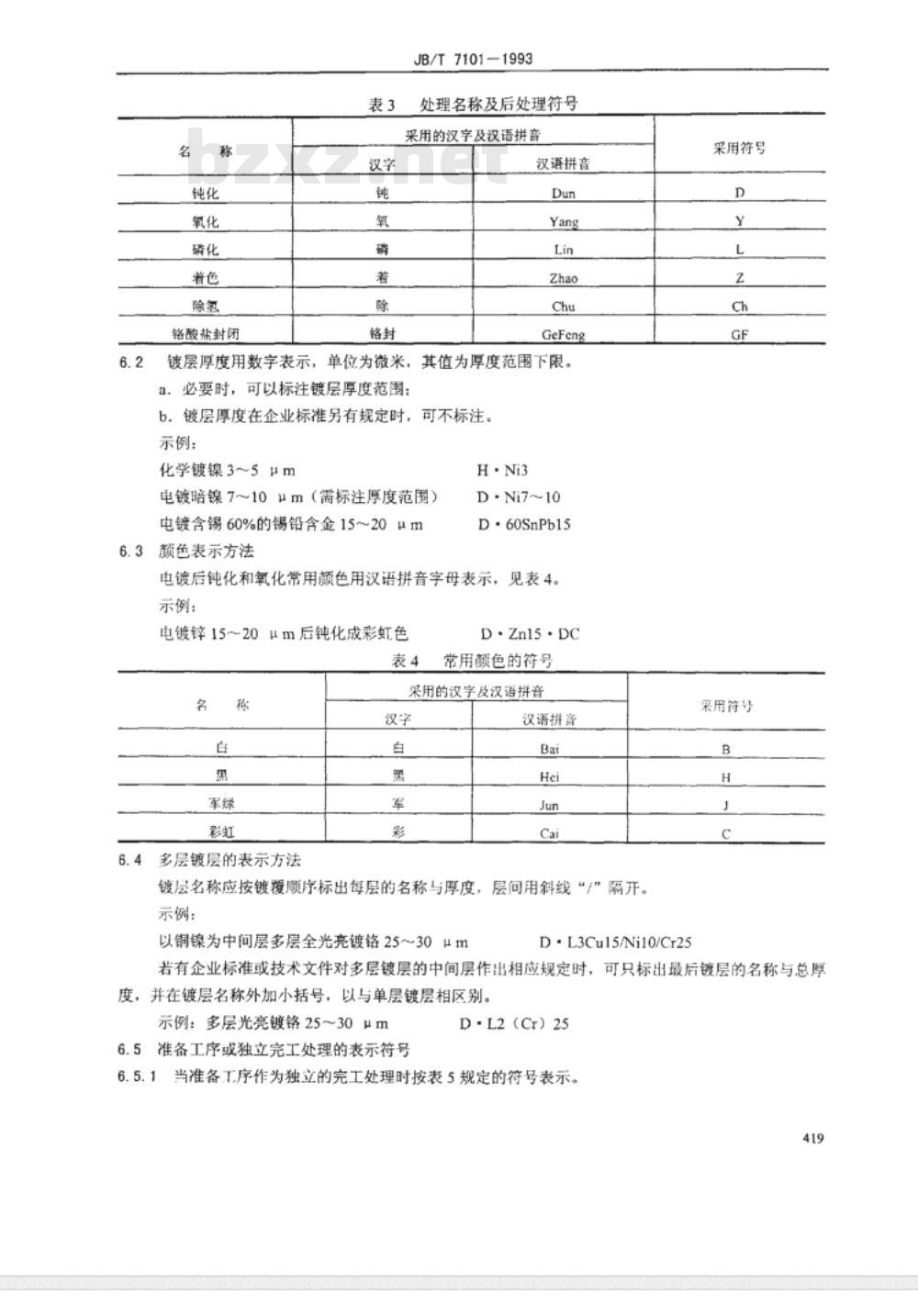

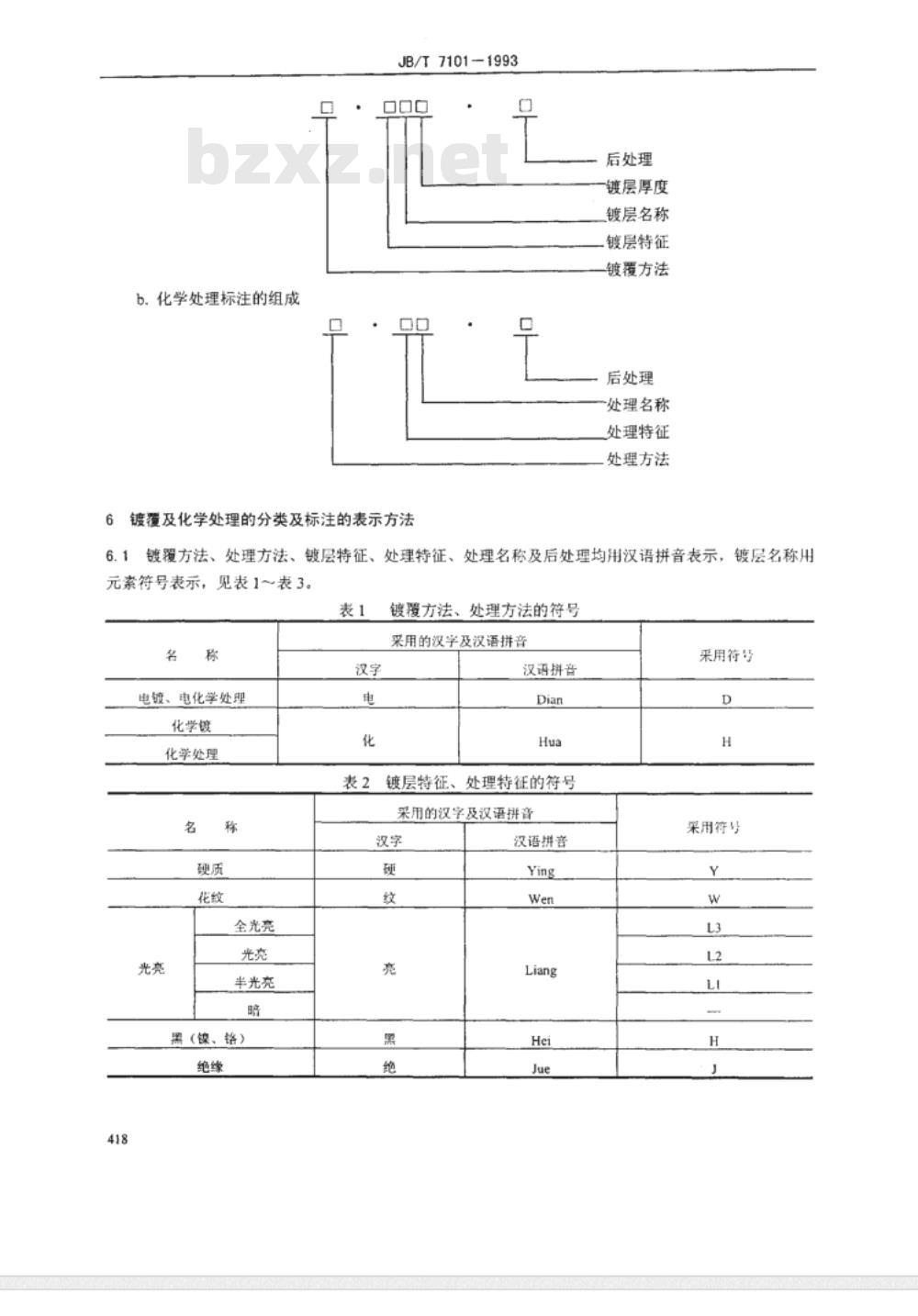

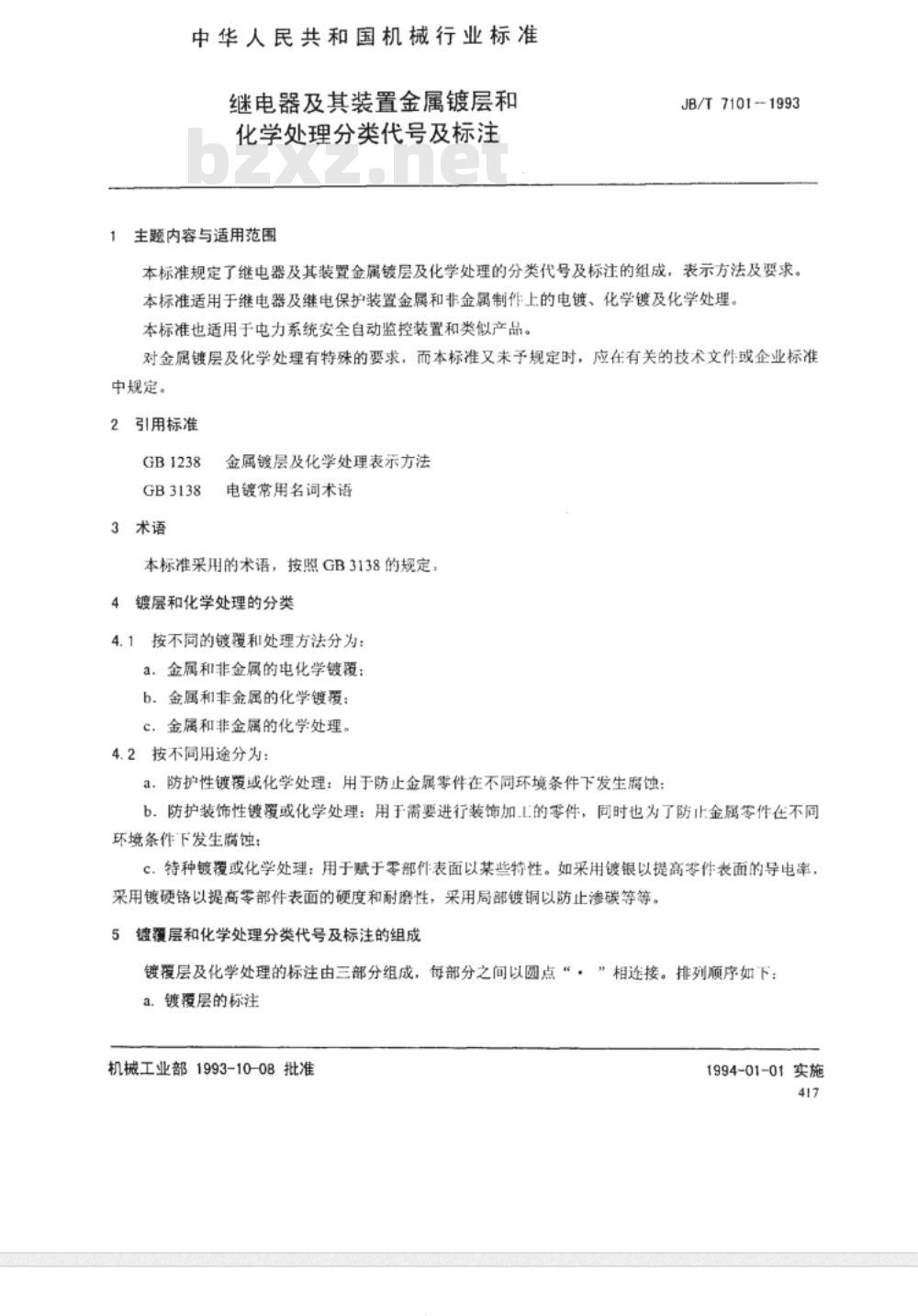

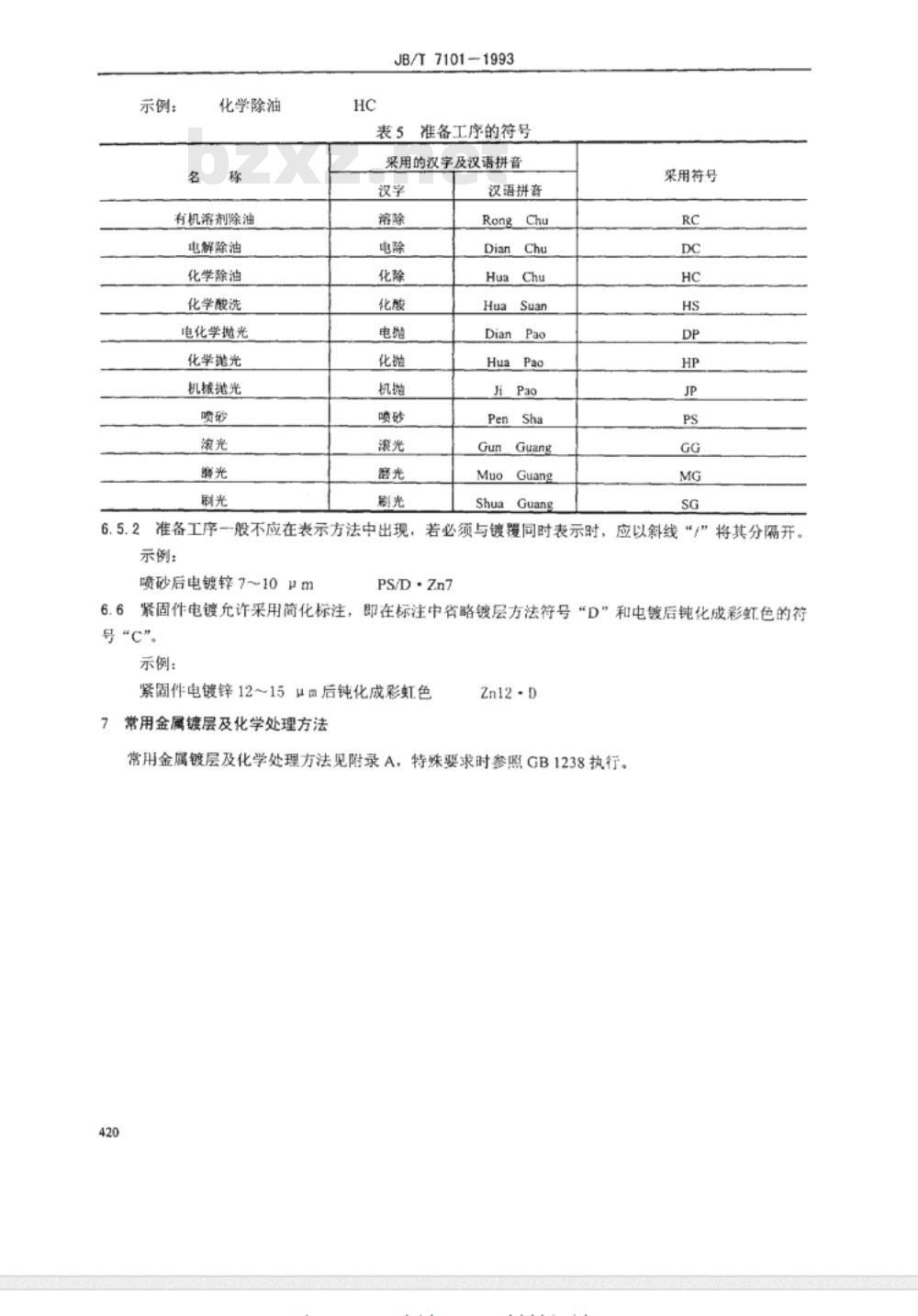

JB/T7101-1993 继电器及其装置金属镀层和化学处理分类代号标注 中华人民共和国机械行业标准 继电器及其装置金属镀层和化学处理分类代号及标注 **主题内容与适用范围** 本标准规定了继电器及其装置金属镀层及化学处理的分类代号及标注的组成、表示方法及要求。本标准适用于继电器及维电保护装置金属和非金属制作上的电镀、化学镀及化学处理。本标准也适用于电力系统安全自动监控装置和类似产品。对金属镀层及化学处理有特殊的要求，而本标准又未予规定时，应在有关的技术文件或企业标准中规定。 **2 引用标准** - GB1238 - GB3138 **3 术语** 金属镀层及化学处理表示方法 本标准采用的术语，按照GB3138的规定。 **4 镀层和化学处理的分类** 4.1 按不同的镀覆和处理方法分为： - a. 金属和非金属的电化学镀覆 - b. 金属和非金属的化学镀覆 - c. 金属和非金属的化学处理。 4.2 按不同用途分为： - a. 防护性镀覆或化学处理：用于防止金属零件在不同环境条件下发生腐蚀 - b. 防护装饰性镀覆或化学处理：用于需要进行装饰加工的零件，同时也为了防止金属零部件在不同环境条件下发生腐蚀 - c. 特种镀覆或化学处理：用于赋予零部件表面以某些特性。例如，采用镀银以提高零件表面的导电率，采用镀硬铬以提高零部件表面的硬度和耐磨性，采用局部镀铜以防止渗碳等。 **5 镀覆层和化学处理分类代号及标注的组成** 镀覆层及化学处理的标注由三部分组成，每部分之间以圆点“.”相连接。排列顺序如下： - a. 镀覆层的标注 - b. 化学处理标注的组成 **6 镀层厚度和颜色表示方法** 6.1 镀层厚度用数字表示，单位为微米，其值为厚度范围下限。必要时，可以标注镀层厚度范围；镀层厚度在企业标准另有规定时，可不标注。 示例： - 化学镀镍 3~5μm - 电镀暗镍 7~10μm（需标注厚度范围） - 电镀含锡60%的锡铅含金 15~20μm 6.2 颜色表示方法 电镀后钝化和氧化常用颜色用汉语拼音字母表示，见表4。 示例： - 电镀锌 15~20μm后钝化成彩虹色 **7 多层镀层的表示方法** 镀层名称应按镀覆顺序标出每层的名称与厚度，层间用斜线“/”隔开。 示例： - 以铜镍为中间层多层全光亮镀铬 25~30μm - D·L3Cu15/Ni10/Cr25 若有企业标准或技术文件对多层镀层的中间层作出相应规定时，可只标出最后镀层的名称与总厚度，并在镀层名称外加小括号，以与单层镀层相区别。 示例： - 多层光亮镀铬 25~30μm **8 准备工序或独立完工处理的表示符号** 8.1 当准备工序作为独立的完工处理时，按表5规定的符号表示。 示例： - 化学除油 - 有机溶剂除油 - 电解除油 - 化学酸洗 - 电化学抛光 - 化学抛光 - 机械抛光 - 喷砂 - 滚光 - 魔光 - 刷光 **表5 准备工序的符号** - HC
