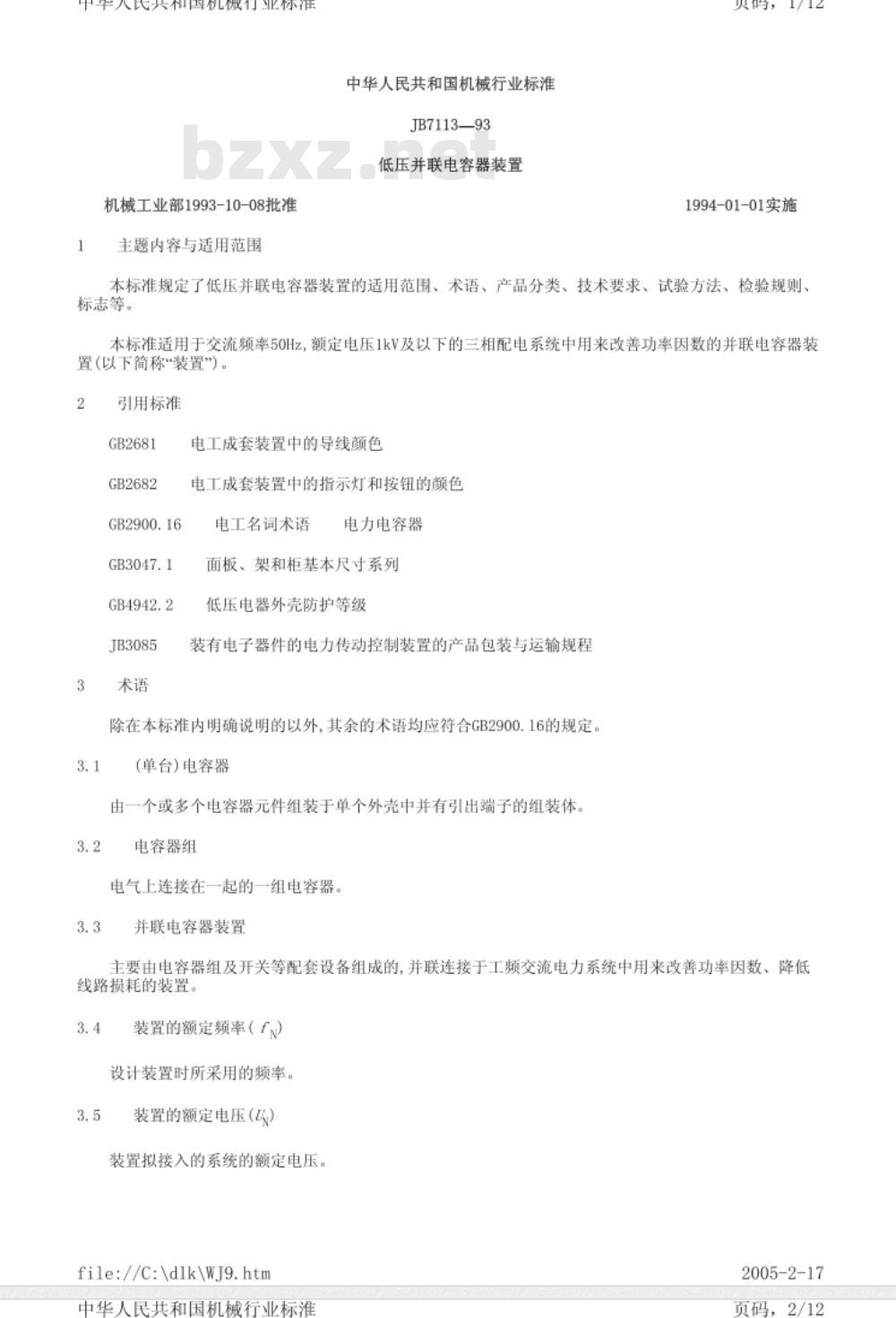

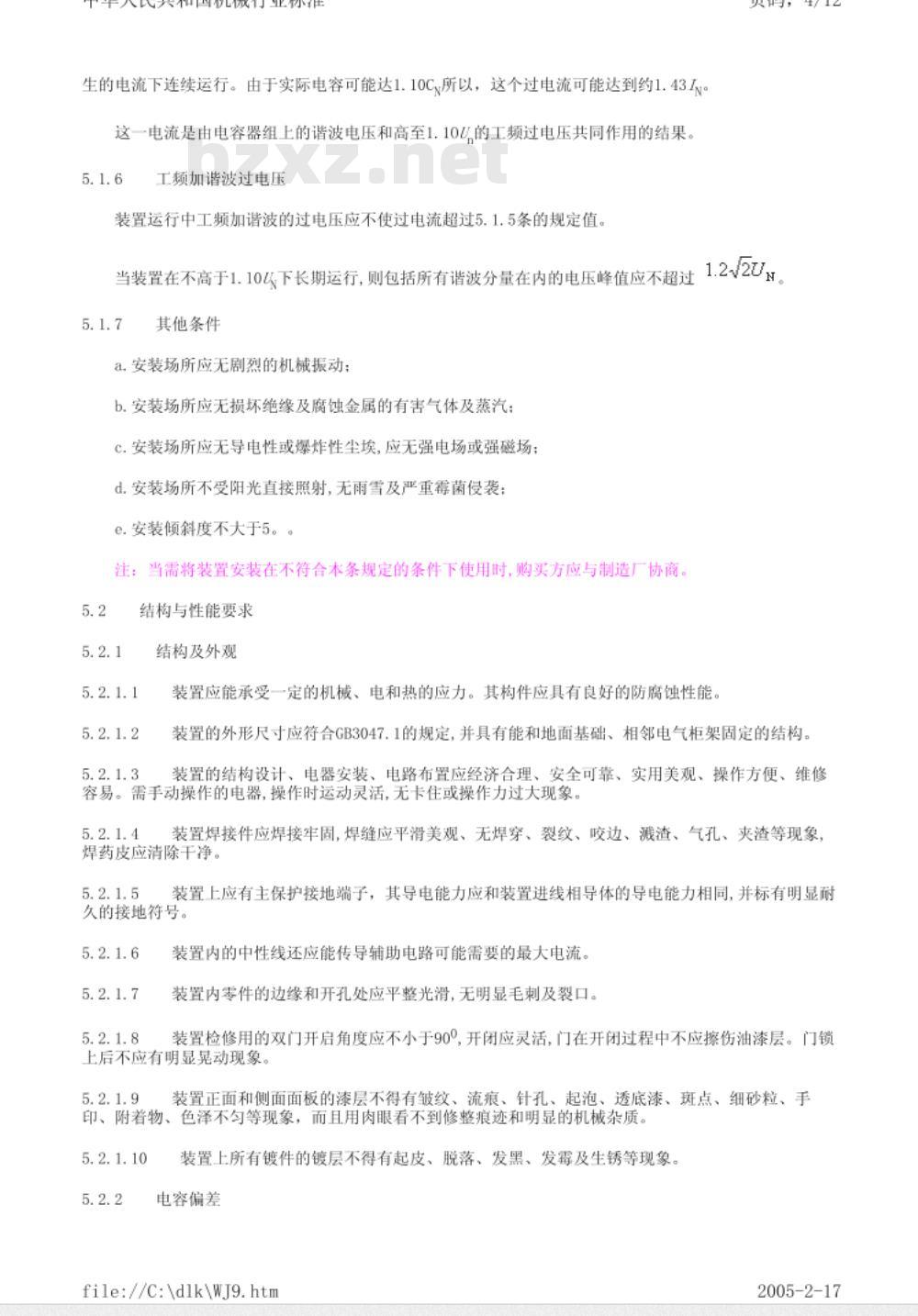

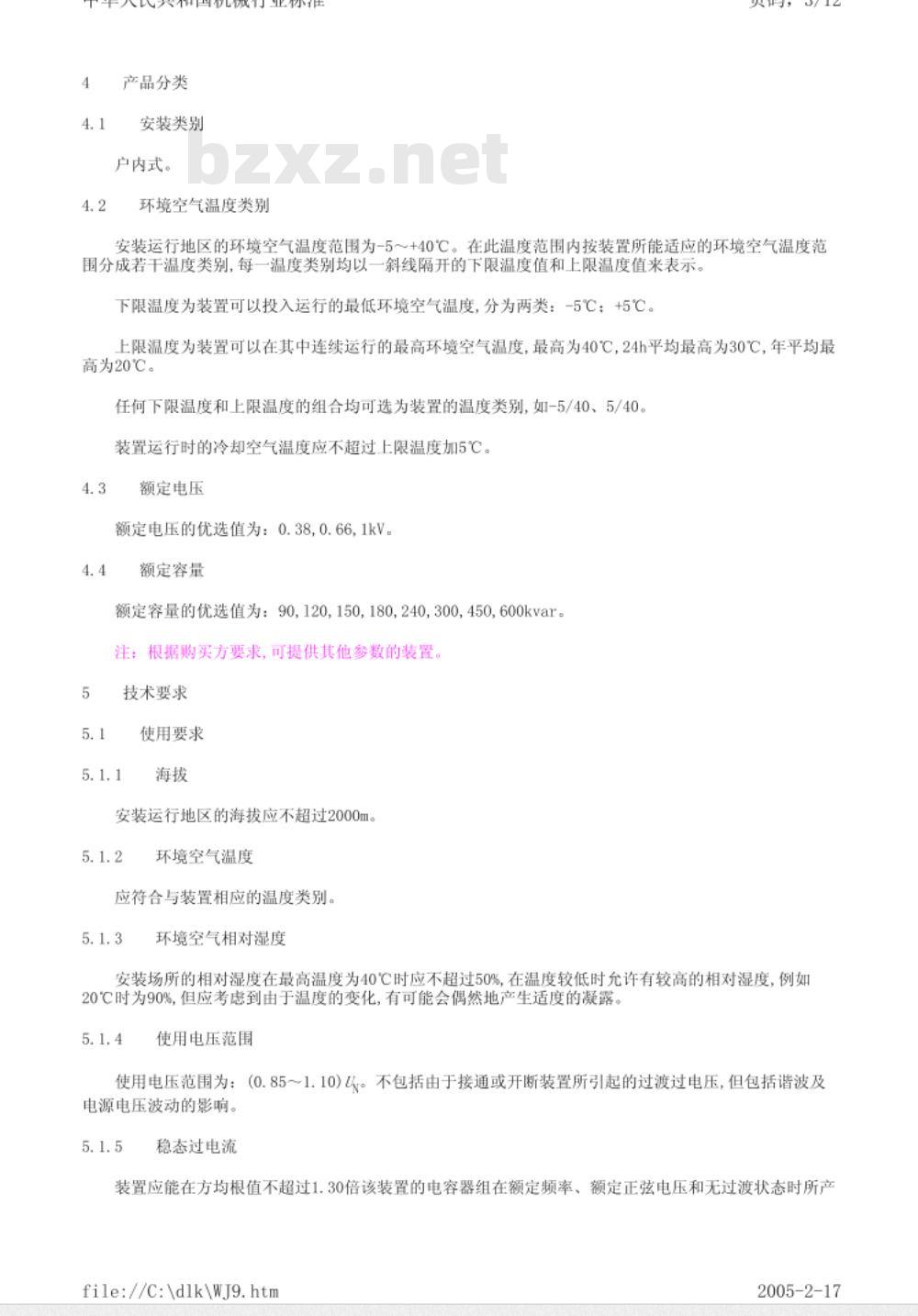

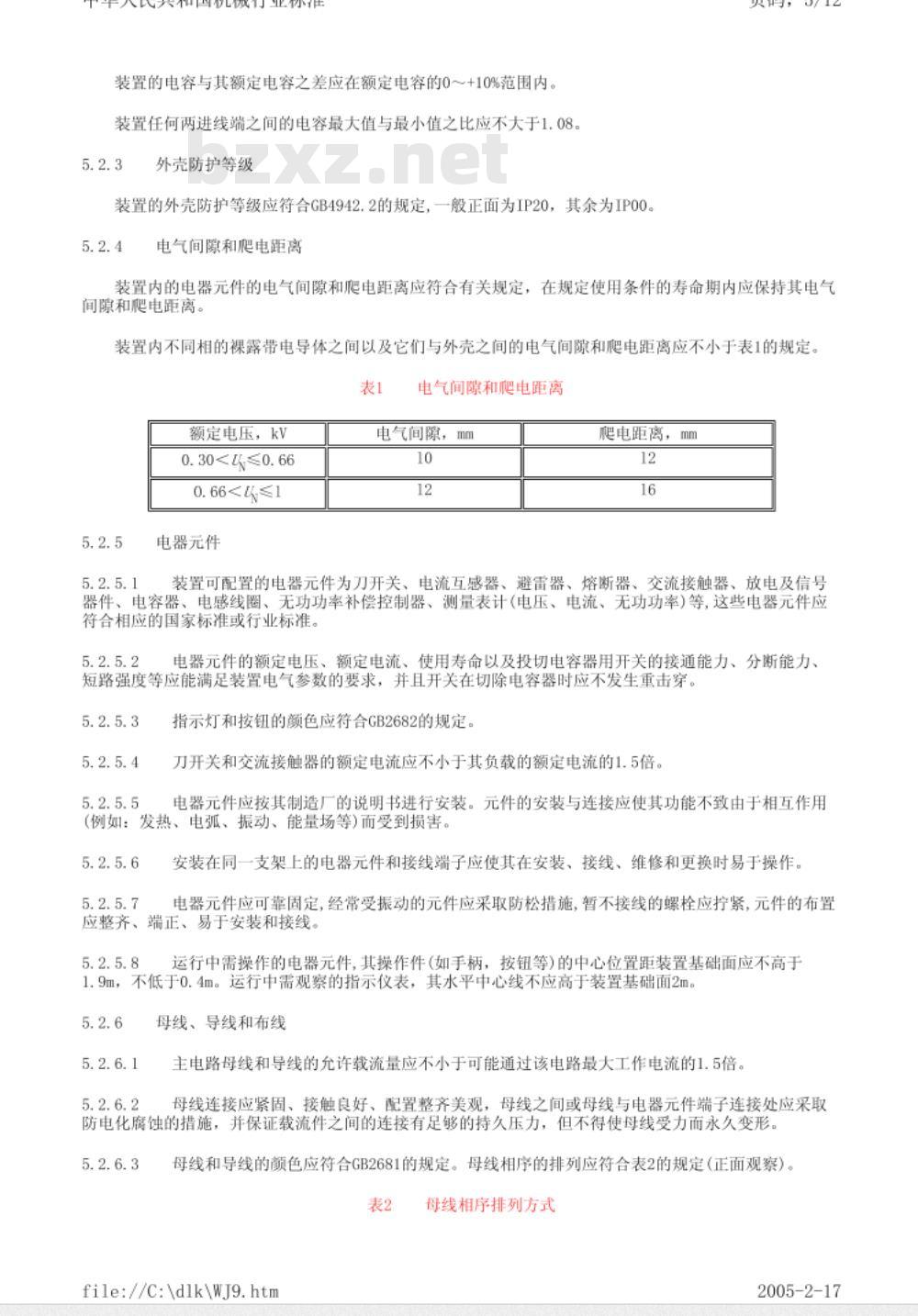

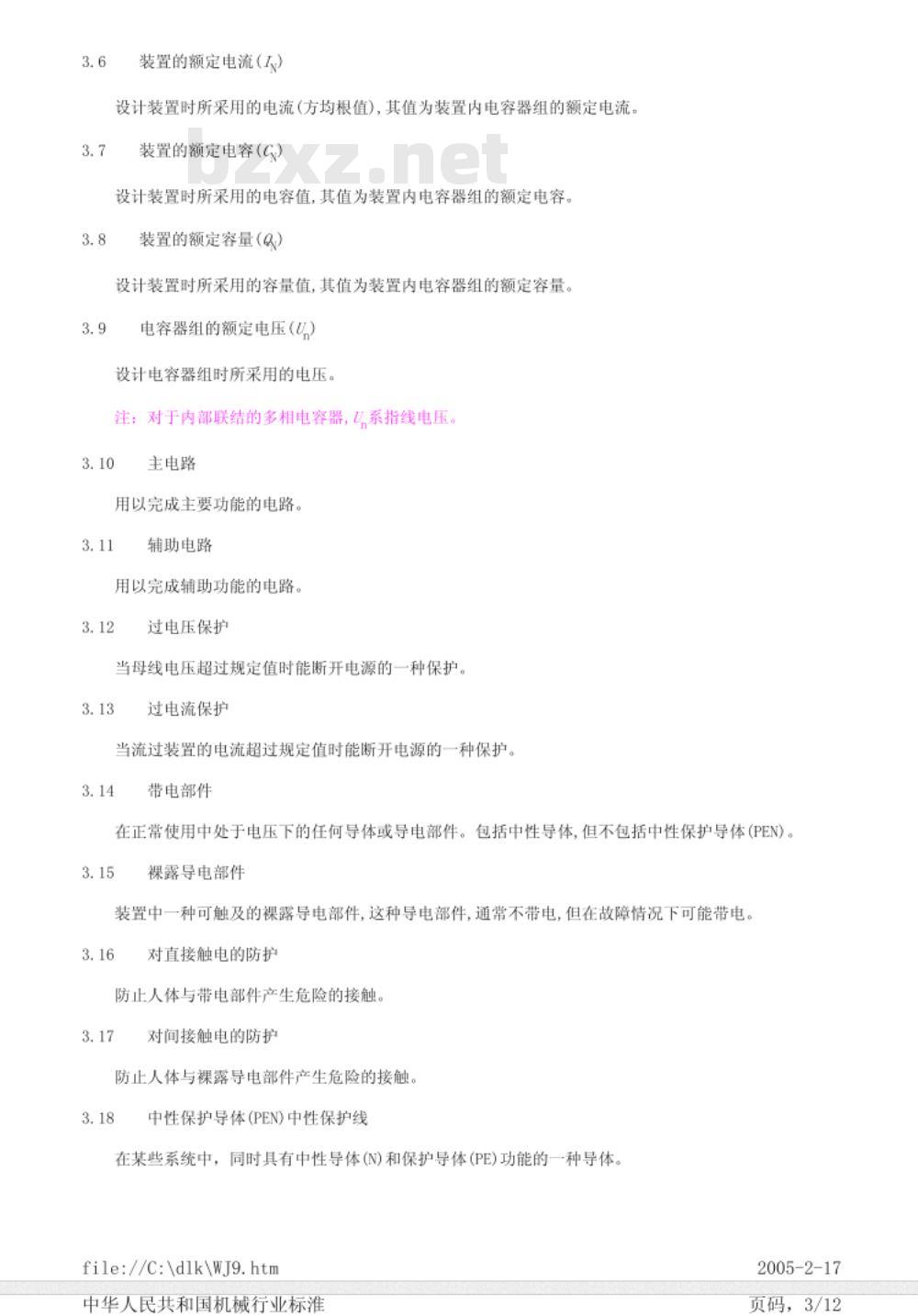

中华人民共和国机械行业标准 JB 7113-93 低压并联电容器装置 本标准规定了低压并联电容器装置的适用范围、术语、产品分类、技术要求、试验方法、检验规则、标志等内容。适用于交流频率50Hz，额定电压1kV及以下的三相配电系统中，用来改善功率因数的并联电容器装置（以下简称“装置”）。 2 引用标准 本标准引用以下标准： - GB 2681 电工成套装置中的导线颜色 - GB 2682 电工成套装置中的指示灯和按钮的颜色 - GB 2900.16 电工名词术语 - GB 3047.1 电力电容器 - GB 4942.2 面板、架和柜基本尺寸系列 - JB 3085 低压电器外壳防护等级 3 术语 3.1 电容器：由一个或多个电容器元件组装于单个外壳中，并有引出端子的组装体。 3.2 电容器组：电气上连接在一起的一组电容器。 3.3 并联电容器装置：由电容器组及开关等配套设备组成的并联连接于工频交流电力系统中，用来改善功率因数、降低线路损耗的装置。 3.4 装置的额定频率（f_n）：设计装置时所采用的频率。 3.5 装置的额定电压（U_n）：装置拟接入的系统的额定电压。 3.6 装置的额定电流（I_n）：设计装置时所采用的电流（方均根值），其值为装置内电容器组的额定电流。 3.7 装置的额定电容（C_n）：设计装置时所采用的电容值，其值为装置内电容器组的额定电容。 3.8 装置的额定容量（Q_n）：设计装置时所采用的容量值，其值为装置内电容器组的额定容量。 3.9 电容器组的额定电压（U）：设计电容器组时所采用的电压。注：对于内部联结的多相电容器，U系指线电压。 3.10 主电路：用以完成主要功能的电路。 3.11 辅助电路：用以完成辅助功能的电路。 3.12 过电压保护：当母线电压超过规定值时能断开电源的一种保护。 3.13 过电流保护：当流过装置的电流超过规定值时能断开电源的一种保护。 3.14 带电部件：在正常使用中处于电压下的任何导体或导电部件，通常不包括中性保护导体（PEN）。 3.15 裸露导电部件：装置中一种可触及的裸露导电部件，通常不带电，但在故障情况下可能带电。 3.16 对直接触电的防护：防止人体与带电部件产生危险的接触。 3.17 对间接触电的防护：防止人体与裸露导电部件产生危险的接触。 3.18 中性保护导体（PEN）：在某些系统中，同时具有中性导体（N）和保护导体（PE）功能的一种导体。 4 产品分类 4.1 安装类别：户内式。 4.2 环境空气温度类别：安装运行地区的环境空气温度范围为-5～+40℃。在此温度范围内按装置所能适应的环境空气温度范围分成若干温度类别。 4.3 装置的额定电压：优选值为0.38kV、0.66kV、1kV。 4.4 装置的额定容量：优选值为90kvar、120kvar、150kvar、180kvar、240kvar、300kvar、450kvar、600kvar。根据购买方要求，可提供其他参数的装置。 5 技术要求 5.1 使用要求 5.1.1 海拔：安装运行地区的海拔应不超过2000m。 5.1.2 环境空气温度：应符合与装置相应的温度类别。 5.1.3 环境空气相对湿度：安装场所的相对湿度在最高温度为40℃时应不超过50%；在温度较低时允许有较高的相对湿度。 5.1.4 使用电压范围：使用电压范围为（0.85～1.10）U_n。不包括由于接通或开断装置所引起的过渡过电压，但包括谐波及电源电压波动的影响。 5.1.5 稳态过电流：装置应能在方均根值不超过1.30倍该装置的额定电流的情况下正常工作。
